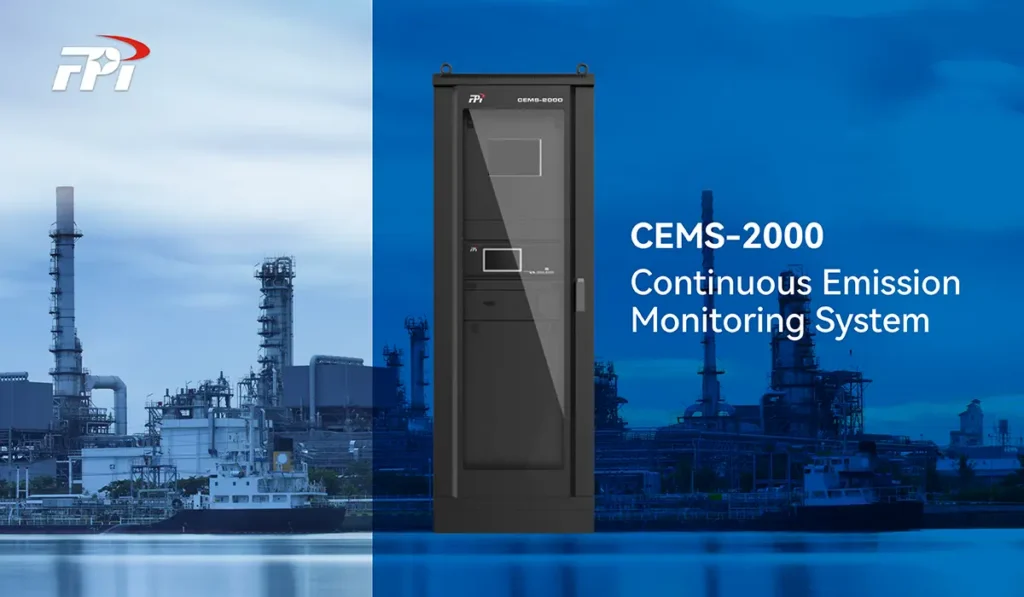

FPI CEMS-2000 Continuous Emission Monitoring System

FPI CEMS-2000 adalah continuous emission monitoring system untuk mengukur emisi dari industrial combustion dan sumber tetap secara kontinu. Sistem menggabungkan pengambilan sample hot-wet extractive, gas analyzer, opsi particulate serta temperature-pressure-flow monitoring, dan data acquisition. Karena itu, pengadaan CEMS perlu dimulai sebagai pekerjaan system engineering, bukan hanya pemilihan satu kabinet analyzer.

Konfigurasi dasar mengukur SO₂ dan NOx dengan UV-DOAS serta CO dan CO₂ dengan NDIR. Parameter lain seperti O₂, H₂O, particulate, temperatur, tekanan, dan flow dapat menjadi bagian sistem berdasarkan kebutuhan titik emisi. Daftar parameter, range, basis wet/dry, oxygen correction, averaging period, serta format laporan harus dikunci sebelum analyzer dan sampling system dipilih.

Mulai dari sumber emisi dan basis pelaporan

Data desain yang pertama dibutuhkan adalah proses, fuel atau feed, pola load, start-up dan shutdown, perkiraan konsentrasi normal serta upset, temperatur, tekanan, flow, moisture, dust loading, dan komponen yang mudah larut atau korosif. Informasi ini menentukan range analyzer, dilution atau sample handling, material probe dan tubing, filter, heat tracing, serta kebutuhan purge atau back blowing.

Range yang terlalu lebar dapat mengurangi kecocokan terhadap konsentrasi rendah, sedangkan range terlalu sempit berisiko over-range pada kondisi upset. Tentukan normal range, expected peak, emission limit, reporting unit, wet atau dry basis, reference oxygen, serta averaging period. Jika satu titik membutuhkan beberapa range atau redundant channel, masukkan requirement tersebut sejak technical proposal.

Pertahankan sample hingga mencapai analyzer

Metode hot-wet extractive mengambil sample dari cerobong lalu mempertahankan jalur pada temperatur yang mencegah kondensasi sebelum analysis. Pendekatan ini ditujukan untuk mengurangi kehilangan komponen dan masalah akibat moisture, corrosion, atau deposit. Keberhasilannya tetap bergantung pada probe location, filter, line temperature, insulation, routing, drain strategy, residence time, leak tightness, dan response check.

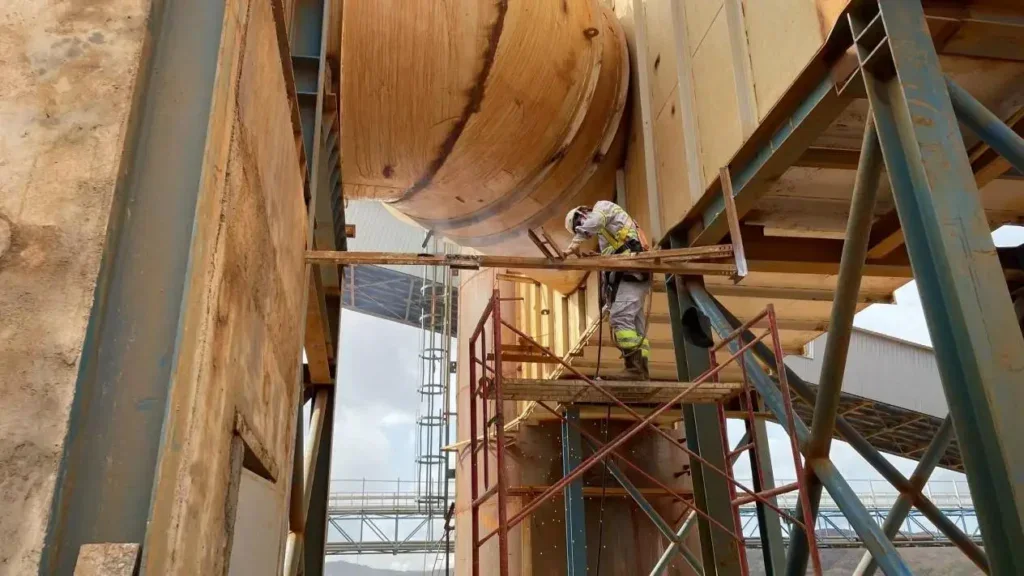

Stack survey perlu mengonfirmasi diameter, port, platform, railing, lifting route, jarak ke analyzer shelter, panjang heated line, bend, penetrasi dinding, cable tray, serta akses penggantian filter dan probe. Kondisi lokasi juga menentukan enclosure, ventilation atau air conditioning, UPS, instrument air, calibration-gas storage, grounding, lightning protection, dan hazardous-area requirement.

Kunci analyzer dan subsystem sebagai satu konfigurasi

UV-DOAS menggunakan struktur absorpsi spektral pada wilayah ultraviolet untuk mengukur SO₂ dan NOx secara bersamaan. NDIR digunakan untuk CO dan CO₂. FPI juga menjelaskan integrasi O₂ melalui zirconia analyzer dan H₂O melalui limiting-current method pada konfigurasi CEMS-2000, bersama sensor temperatur, tekanan, flow, serta particulate monitor.

Setiap module memerlukan range, detection requirement, response time, interference review, calibration route, alarm, maintenance interval, dan spare strategy. Parameter tambahan tersedia berdasarkan permintaan, tetapi availability tidak berarti seluruh module otomatis masuk standard package. Proposal harus menyebut model analyzer, measuring principle, range, performance requirement, subsystem, dan interface untuk setiap tag.

Siapkan DAHS, DCS, dan konektivitas regulator

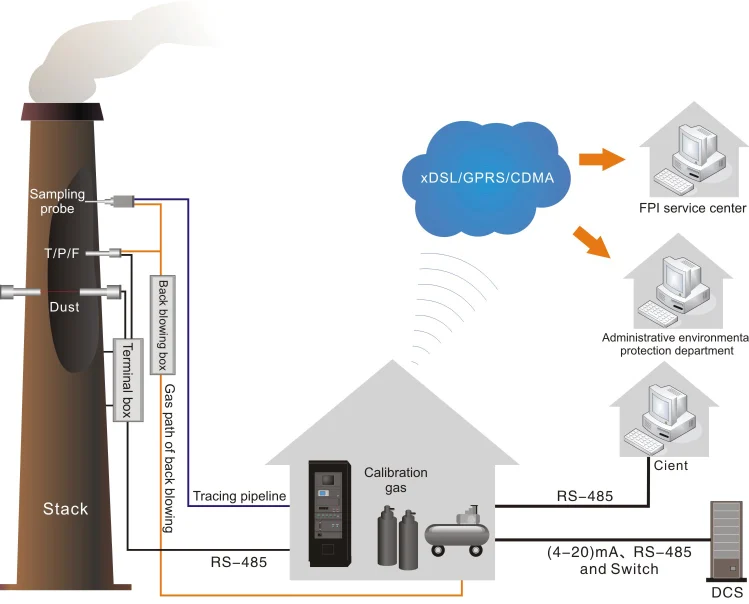

Output analyzer dan stack parameters diproses melalui data acquisition system sebelum dikirim ke DCS atau server lingkungan. Diagram FPI menunjukkan contoh RS-485, 4–20 mA, network communication, dan switch. Engineering data perlu mengunci protocol, address, tag mapping, engineering unit, time synchronization, averaging, status code, maintenance flag, invalid-data rule, alarm, local storage, backup, remote access, dan cybersecurity boundary.

Untuk fasilitas Indonesia yang diwajibkan memakai CEMS, integrasi ke SISPEK perlu mengikuti ketentuan yang berlaku, termasuk data administrasi dan teknis, verifikasi, serta uji konektivitas. Kemampuan mengirim data dari CEMS belum sama dengan persetujuan integrasi. Tetapkan sejak awal siapa yang menyiapkan DIS/DAHS, mapping data, jaringan, dokumentasi, pendampingan uji konektivitas, dan tindak lanjut bila data ditolak server.

Rancang QA/QC dan maintenance sebelum commissioning

Auto-calibration serta internal maintenance/data-processing unit membantu menjalankan sequence terjadwal. Site tetap membutuhkan zero dan span gas, regulator, manifold, certificate serta expiry tracking, calibration frequency, leak test, response check, filter replacement, probe cleaning, heated-line inspection, particulate-monitor check, dan pencatatan maintenance. Data availability bergantung pada kesiapan consumable, spare part, technician access, dan prosedur menangani downtime.

Acceptance plan sebaiknya mencakup document review, FAT, installation inspection, loop check, calibration, SAT atau commissioning, comparison/validation yang diwajibkan, connectivity test, training, dan handover. Tetapkan raw data, configuration backup, calibration history, alarm log, maintenance record, as-built drawing, manual, dan report yang harus diterima setelah pekerjaan.

FPI mencantumkan thermal power plant, oil and gas, cement plant, metallurgy, fertilizer plant, industrial boiler, dan industrial kiln sebagai aplikasi CEMS-2000. Kesesuaian aktual tetap ditentukan oleh parameter, matrix gas, kondisi stack, regulasi sektoral, dan arsitektur data pada fasilitas.

Lengkapi RFQ dengan process description, fuel/feed, operating profile, stack dan port drawing, parameter serta range, basis pelaporan, environmental condition, heated-line route, utilities, analyzer modules, TPF, particulate, calibration gas, QA/QC, DCS/SCADA, SISPEK, communication protocol, FAT/SAT, installation, commissioning, training, maintenance, jumlah titik, lokasi, dan jadwal.
