Use Cases Sylvatest 4 untuk Pemeriksaan Forensik di Puslabfor

Kayu dapat tampak utuh di permukaan meskipun bagian dalamnya memiliki rongga, retak, pelapukan, atau sifat material yang berubah. Pada struktur yang runtuh, batang pohon yang patah, maupun barang bukti yang akan dipotong untuk analisis, keadaan ini menyulitkan pemilihan bagian yang perlu diperiksa lebih jauh. Kebakaran menambah persoalan: tingkat karbonisasi di permukaan belum menggambarkan seluruh kondisi kayu yang tersisa. Variasi antarbagian struktur pun dapat penting, meskipun setiap elemen terlihat serupa.

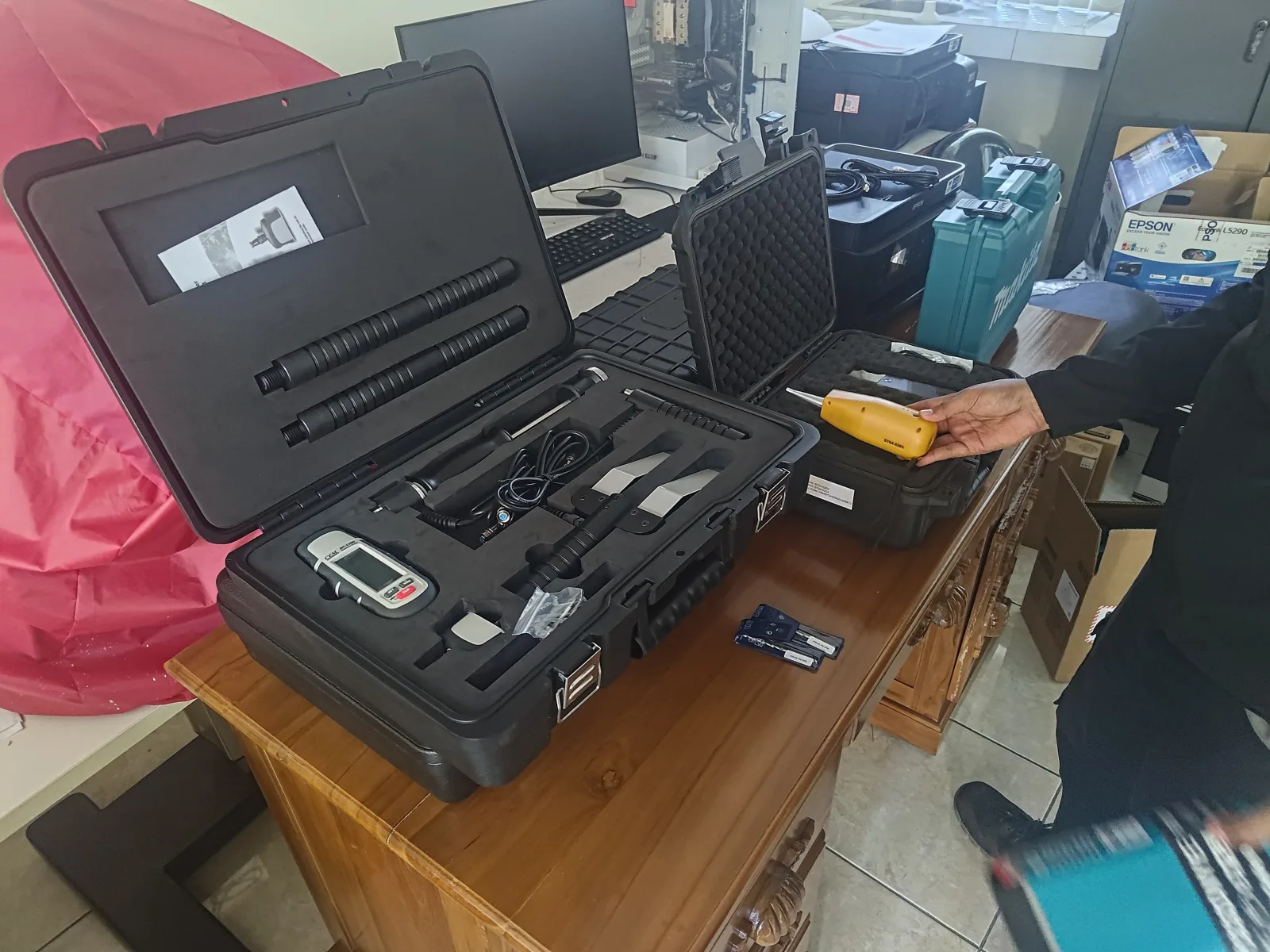

Sylvatest 4 mengukur waktu rambat gelombang ultrasonik di antara dua transducer yang bersentuhan dengan kayu. Dengan panjang lintasan yang diketahui, kecepatan rambat secara sederhana dihitung sebagai kecepatan = jarak / waktu tempuh (velocity = distance / time-of-flight). Perbedaan respons antarjalur pengukuran dapat membantu memilih area yang perlu ditinjau. Alat ini tidak menghasilkan citra rongga atau diagnosis penyebab kerusakan secara langsung.

Dalam konteks Puslabfor, manfaatnya adalah menambah data fisik pendukung sebelum pemeriksaan yang mengubah barang bukti dilakukan. Delapan skenario berikut merupakan contoh rancangan pemeriksaan, bukan laporan hasil perkara tertentu. Foto yang menyertai artikel adalah dokumentasi pelatihan; tidak ada angka hasil, identitas barang bukti, atau kesimpulan kasus yang dapat ditarik dari foto tersebut.

1. Investigasi kegagalan struktur kayu

Ketika rangka atap ambruk, balok patah, panggung runtuh, atau platform dan jembatan kayu mengalami kegagalan, tim perlu memisahkan kondisi material dari faktor lain seperti beban, sambungan, desain, dan urutan keruntuhan. Pertanyaan materialnya dapat berupa: apakah ada indikasi degradasi sebelum kejadian, apakah satu elemen berbeda dari elemen sejenis, dan bagian mana yang paling informatif untuk diambil sampelnya?

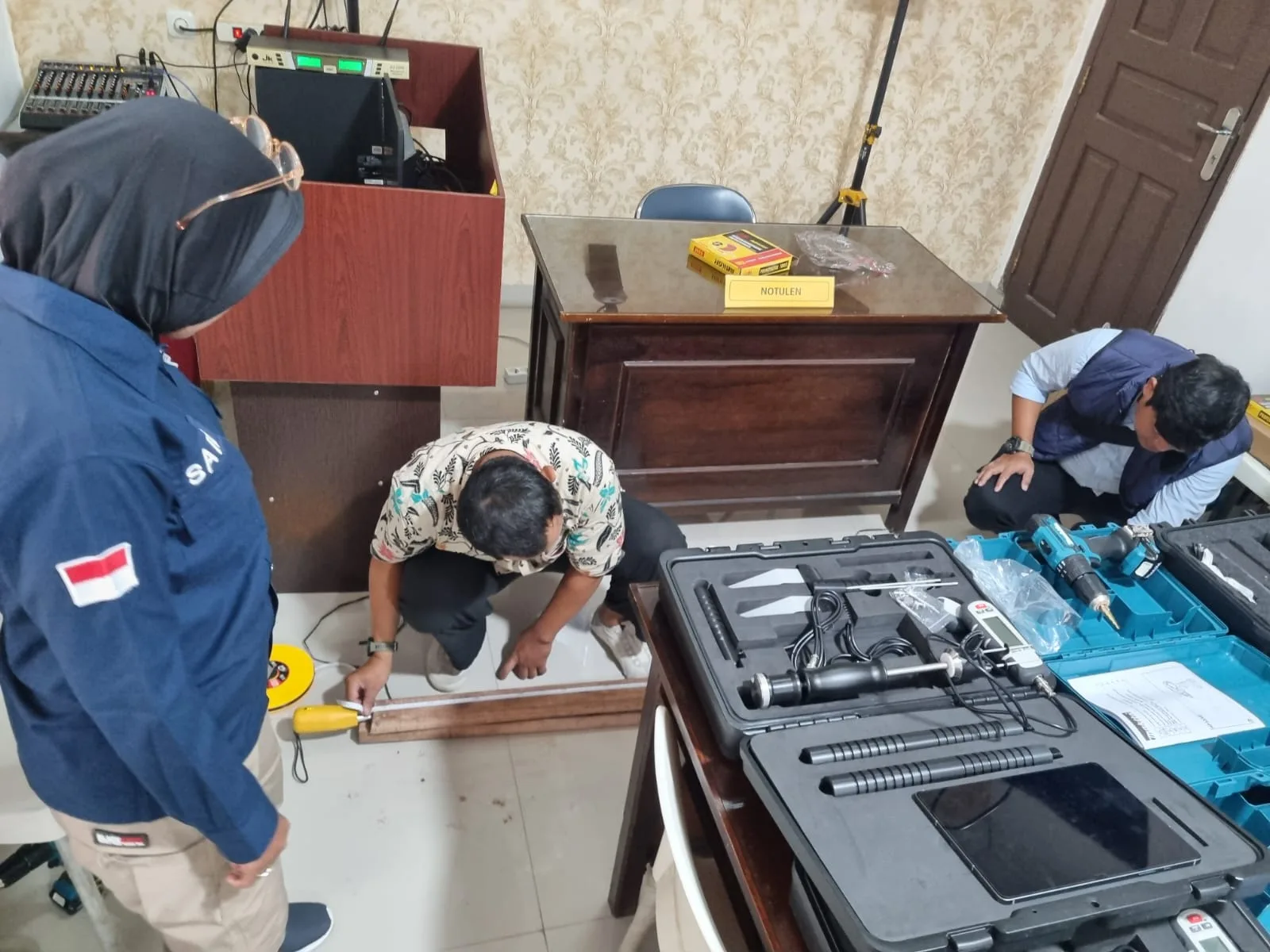

Mulailah dengan penomoran setiap elemen dan dokumentasi posisi aslinya. Tandai lokasi patahan, retak, mata kayu (knot), bekas air, serta bagian yang tampak lebih utuh. Pada balok yang masih dapat dijangkau, pengukuran longitudinal mengikuti arah serat dapat dilakukan pada beberapa lintasan. Pengukuran langsung, dengan transducer saling berhadapan, lebih mudah didefinisikan; pengukuran tidak langsung pada satu sisi dapat dipertimbangkan ketika ujung balok tidak dapat diakses. Susunan keduanya harus dicatat dan tidak dicampur sebagai satu kelompok pembanding.

Selanjutnya, bandingkan waktu tempuh atau kecepatan pada lintasan yang geometri, jenis kayu, arah serat, dan kondisi kelembapannya sebanding. Elemen yang tampak utuh dapat menjadi pembanding internal, bukan standar universal. Respons yang berbeda berulang kali pada zona dekat patahan dapat mengarahkan pemeriksaan visual lebih rinci, pengukuran lain, atau pengambilan sampel terarah. Perbedaan itu belum membuktikan degradasi sudah ada sebelum keruntuhan: retak akibat peristiwa sendiri juga dapat mengubah lintasan gelombang.

Interpretasi juga perlu meninjau panjang lintasan, geometri, kadar air, suhu, kualitas kontak sensor, retak, dan knot. Pembacaan yang janggal perlu diulang setelah posisi transducer diperiksa. Data Sylvatest dapat membantu menyusun hipotesis material, sedangkan penilaian kapasitas dan mekanisme kegagalan memerlukan analisis struktur serta bukti TKP. Untuk konteks pemeriksaan bangunan sebelum terjadi kegagalan, lihat panduan pemeriksaan balok dan rangka atap kayu.

2. Pemeriksaan struktur kayu pascakebakaran

Pada bangunan kayu terbakar, rangka atap atau balok dapat memiliki tingkat paparan panas yang tidak sama. Tim dapat membagi area menjadi zona terpapar berat, sedang, ringan, dan relatif tidak terpapar, lalu menambahkan material referensi bila asal dan kondisinya memang dapat dipertanggungjawabkan. Rencana pengukuran perlu menjelaskan mengapa setiap titik dipilih dan apakah sensor dapat mencapai kayu yang masih layak untuk kontak.

Pengukuran pada beberapa zona memberi profil perbandingan respons ultrasonik. Zona dengan waktu tempuh berbeda dapat diprioritaskan untuk pemeriksaan material lanjutan, tetapi perubahan itu tidak boleh otomatis diterjemahkan menjadi kedalaman kerusakan atau temperatur yang pernah dialami. Air pemadaman, retak, perubahan kadar air, arang, perubahan dimensi, dan sambungan yang rusak dapat memengaruhi pembacaan.

Karena itu, peta pengukuran harus dibaca bersama inspeksi visual, pola pembakaran, char depth atau kedalaman lapisan arang, retakan, kondisi sambungan, dan hasil analisis material lain. Sylvatest bukan alat penentu titik awal api (ignition point) ataupun penyebab kebakaran secara mandiri. Informasi rambatan gelombang hanya menjawab sebagian pertanyaan tentang kondisi kayu pada lintasan yang terukur.

3. Pohon tumbang yang menimbulkan kecelakaan

Pohon yang tumbang mengenai kendaraan atau bangunan, atau menyebabkan korban, dapat menyisakan batang dan bagian pangkal yang perlu diperiksa. Pertanyaannya bukan sekadar apakah ada lubang yang terlihat, melainkan apakah bagian batang tertentu menunjukkan respons berbeda yang perlu diverifikasi sebagai kemungkinan perubahan kondisi internal.

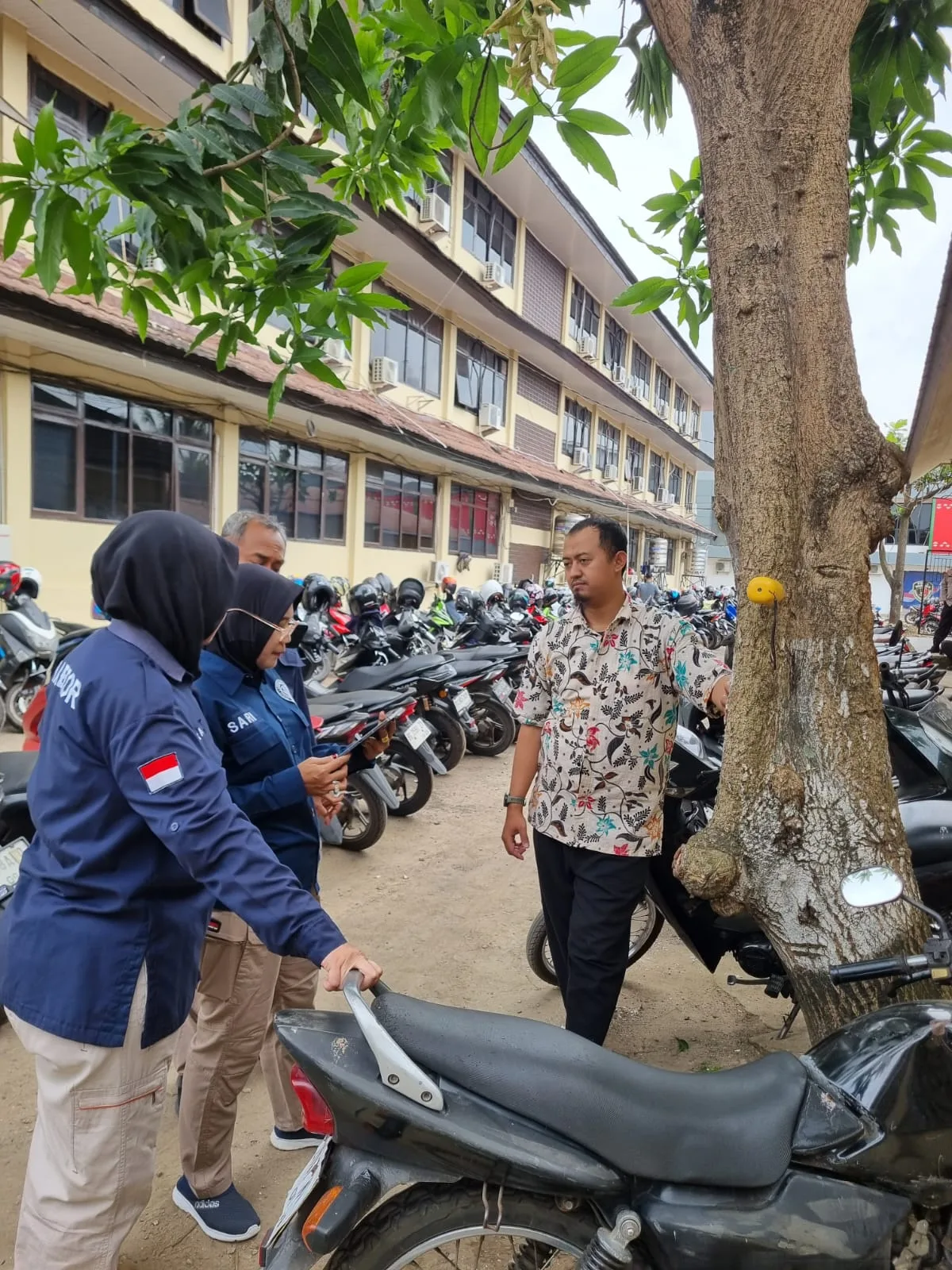

Pada batang yang dapat diakses, dua transducer dapat ditempatkan berhadapan secara radial. Beberapa arah pada ketinggian yang terdokumentasi memberi perbandingan lintasan melalui batang. Diameter atau panjang lintasan pada setiap arah harus dicatat; hasil satu arah tidak mewakili seluruh penampang. Pada batang yang sudah patah atau terpotong, susunan ukur perlu disesuaikan dan dibedakan dari protokol pohon berdiri. Artikel assessment kondisi pohon membahas alur pemeriksaan preventif di area publik; pada pemeriksaan pascakejadian, data itu juga perlu dihubungkan dengan posisi temuan di TKP.

Penyebab pohon tumbang memerlukan penelaahan sistem akar, kondisi tanah, angin dan cuaca saat kejadian, kemiringan, beban tajuk (crown loading), penyakit, luka luar, pekerjaan sekitar akar, serta lingkungan sekitarnya. Pembacaan radial dapat memberi petunjuk tentang lintasan dalam batang, tetapi tidak menilai seluruh faktor tersebut dan tidak boleh menjadi satu-satunya dasar kesimpulan.

4. Screening barang bukti sebelum pemeriksaan destruktif

Barang bukti kayu sering perlu dipertahankan sedekat mungkin dengan keadaan saat diterima. Memotongnya terlalu awal dapat menghilangkan hubungan antara lokasi retak, permukaan, sambungan, dan bagian internal. Karena itu, NDT berguna sebagai tahap screening sebelum sampling, terutama ketika jumlah material terbatas atau setiap potongan memiliki nilai dokumentasi.

Urutan yang masuk akal adalah: TKP atau penerimaan barang bukti → dokumentasi dan penomoran → pemeriksaan visual → penetapan titik ukur → pengukuran Sylvatest 4 → peta anomali → sampling terarah → pemeriksaan destruktif atau laboratorium bila diperlukan → interpretasi seluruh hasil. Foto dan peta titik ukur sebaiknya disimpan bersama catatan kondisi awal dan setiap perubahan yang dilakukan terhadap barang bukti.

Misalnya, sebuah balok patah memiliki bagian yang menghitam, area yang tampak utuh, dan retak dekat sambungan. Tim dapat mengukur lintasan pembanding yang sebanding sebelum memilih lokasi potongan. Bila perbedaan pembacaan berulang pada satu zona, sampel dapat diarahkan ke zona itu dan ke area pembanding. Pilihan ini mengurangi sampling acak dan mempertahankan lebih banyak material asli. Namun, zona yang tidak tampak anomali tetap dapat memerlukan sampel bila pertanyaan pemeriksaan menuntutnya.

Screening juga memiliki batas praktis. Permukaan hangus, kontaminasi, retak terbuka, atau akses yang buruk bisa membuat kontak transducer tidak stabil. Panduan alat menyebut kebutuhan kontak langsung pada kayu dan kemungkinan penggunaan lubang kontak kecil. Pada barang bukti, tindakan sekecil apa pun harus direncanakan, dicatat, dan mengikuti prosedur penanganan yang berlaku. NDT membantu mengarahkan pemeriksaan destruktif; NDT tidak selalu menggantikannya.

5. Pemeriksaan komparatif antarbagian barang bukti

Potongan kayu yang patah, elemen yang masih terpasang, dan sampel referensi dapat dibandingkan secara fisik jika protokolnya konsisten. Pertanyaan yang layak adalah apakah dua bagian menunjukkan respons rambatan gelombang yang serupa atau berbeda dalam kondisi ukur yang setara. Ini dapat membantu memilih bagian untuk analisis lanjutan, misalnya ketika ada beberapa elemen dengan spesies dan dimensi sebanding.

Catat panjang lintasan, orientasi terhadap serat, kadar air, posisi transducer, konfigurasi langsung atau tidak langsung, dimensi, kondisi permukaan, dan kondisi lingkungan. Pembandingan juga perlu mempertimbangkan keberadaan knot, retak, serta perbedaan bagian kayu teras dan gubal. Ulangi pembacaan pada titik yang sama bila mutu kontak meragukan, dan jangan menyatukan data dari lintasan radial dengan longitudinal tanpa alasan teknis yang jelas.

Kemiripan hasil Sylvatest tidak membuktikan dua potongan kayu berasal dari satu batang atau satu sumber yang sama. Data ini merupakan bukti fisik pendukung (supporting physical evidence), bukan bukti individualisasi. Penentuan asal atau keterkaitan sumber memerlukan metode lain yang sesuai dengan pertanyaan pemeriksaan, termasuk pemeriksaan anatomi, pola patahan, dokumentasi rantai penguasaan barang bukti, atau analisis material tambahan.

6. Kerusakan tiang dan komponen kayu teknis

Tiang kayu, struktur utilitas, penyangga, atau komponen fasilitas dapat mengalami paparan berbeda sepanjang tinggi dan kelilingnya. Zona dekat tanah, titik sambungan, dan bagian yang berulang kali basah dapat dipetakan sebagai lokasi pemeriksaan, sambil tetap mencatat faktor lain yang tampak. Pada tiang yang runtuh, posisi awal tiap fragmen perlu direkonstruksi dari dokumentasi TKP sebelum titik ukur ditafsirkan.

Beberapa pengukuran pada ketinggian dan sisi yang berbeda dapat menunjukkan apakah respons relatif homogen atau ada zona yang berbeda berulang. Zona tersebut dapat menjadi prioritas pembukaan lokal atau sampling. Hasil tidak otomatis menjawab apakah tiang memenuhi kapasitas desain, kapan degradasi terjadi, atau apakah satu mekanisme tertentu menyebabkan kegagalan. Analisis beban, sambungan, fondasi, lingkungan, dan material tetap diperlukan.

7. Pemetaan anomali pada barang bukti berukuran besar

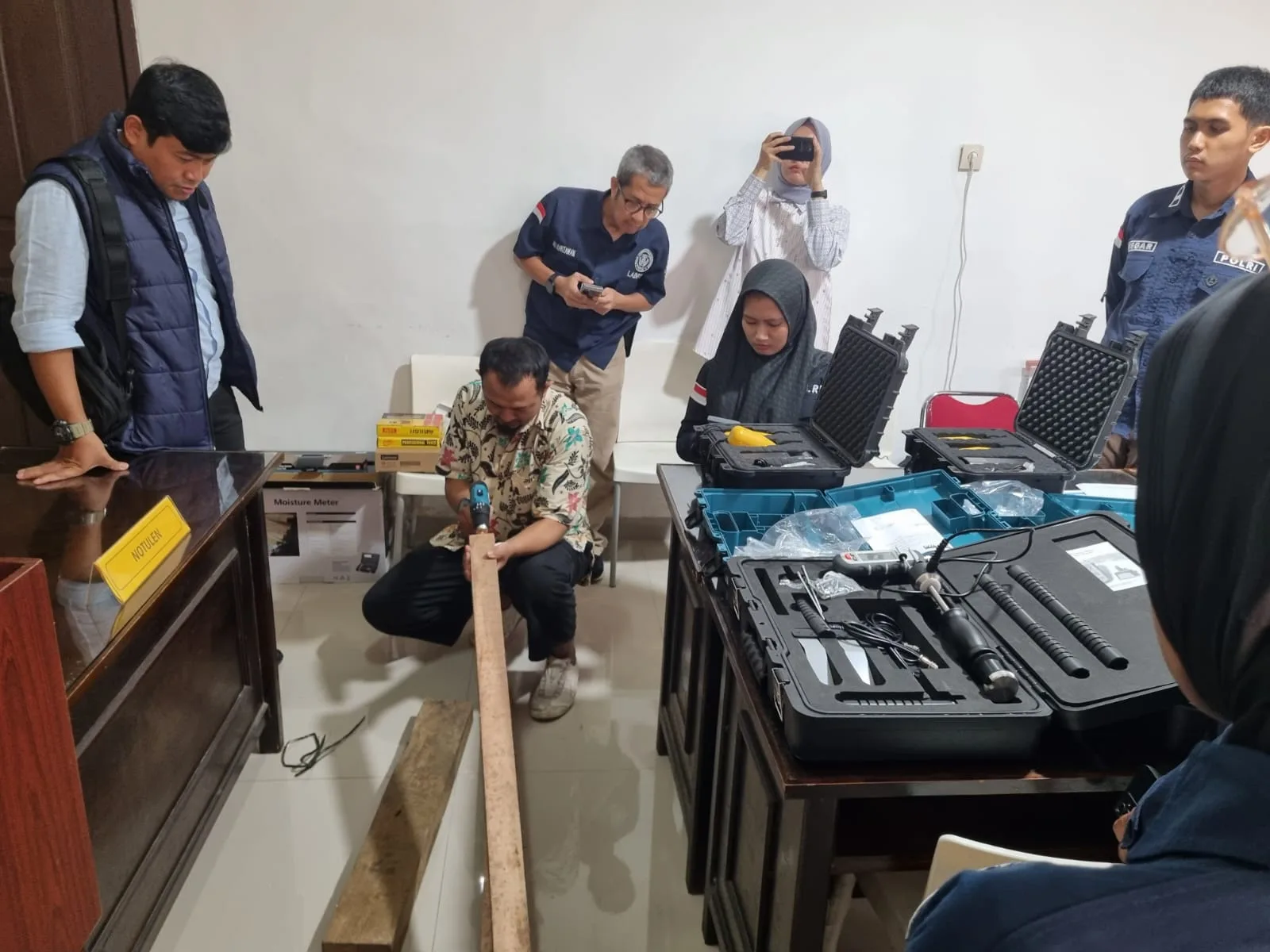

Mengambil sampel dari seluruh panjang balok beberapa meter tidak realistis. Salah satu pendekatan adalah membagi balok menjadi beberapa station pengukuran, misalnya di dekat kedua ujung, sekitar sambungan, dekat patahan, dan pada area pembanding. Setiap station diberi kode pada foto atau sketsa, dengan titik masuk dan keluar sensor serta panjang lintasan yang jelas.

Tim lalu menyusun tabel waktu tempuh, kecepatan, dan mutu sinyal untuk tiap station. Bila satu station berbeda dari pola di sekitarnya, lakukan pengukuran ulang dan periksa terlebih dahulu kemungkinan penyebab pada setup: geometri berubah, sensor tidak menempel, retak melintasi jalur, atau kadar air berbeda. Setelah mutu data dinilai memadai, perbedaan yang konsisten dapat ditandai pada peta anomali relatif dan dipakai untuk menentukan pemeriksaan lanjutan. Peta itu menunjukkan prioritas investigasi, bukan citra langsung lokasi dan ukuran void.

8. Pendukung rekonstruksi teknis kejadian

Dalam rekonstruksi keruntuhan, kecelakaan, atau kerusakan komponen, kondisi fisik kayu perlu ditempatkan kembali pada posisi dan fungsi elemen sebelum kejadian. Data Sylvatest dapat digabungkan dengan dimensi penampang, pola patahan, kondisi sambungan, foto TKP, posisi elemen, kadar air, kondisi permukaan, perhitungan engineering, serta pemeriksaan material lain.

Misalnya, sebuah balok yang menunjukkan respons berbeda dekat sambungan dapat ditinjau bersama arah patahan dan cara beban berpindah melalui struktur. Perbedaan tersebut dapat memunculkan pertanyaan baru atau mengarahkan verifikasi, tetapi tidak dengan sendirinya membuktikan kronologi. Kesimpulan teknis perlu menyebut apa yang diukur setelah kejadian, kondisi apa yang mungkin berubah akibat kejadian, dan sejauh mana data dapat digunakan untuk menilai keadaan sebelumnya.

Workflow operasional yang dapat diterapkan di Puslabfor

Rangkaian berikut dapat disesuaikan dengan prosedur laboratorium, jenis perkara, dan kewenangan personel. Tujuannya menjaga jejak pemeriksaan dari objek sampai interpretasi.

1. Dokumentasikan TKP dan barang bukti. Catat posisi, orientasi, identitas, skala foto, serta keadaan saat diterima; amankan catatan perpindahan dan penanganannya.
2. Lakukan pemeriksaan visual. Petakan patahan, retak, char, bekas air, knot, lubang, sambungan, dan area yang tidak dapat diakses.
3. Tetapkan pertanyaan dan titik ukur. Pilih zona yang dipersoalkan dan zona pembanding; buat sketsa atau grid sebelum memasang sensor.
4. Catat kondisi material dan lingkungan. Ukur dimensi, panjang lintasan, kadar air bila tersedia, suhu, arah serat, dan kondisi permukaan.
5. Ukur dengan Sylvatest 4. Pilih susunan longitudinal, radial, atau komparatif sesuai objek; rekam konfigurasi dan foto posisi transducer.
6. Ulangi pembacaan yang perlu diverifikasi. Periksa kontak dan posisi sensor, kemudian simpan pembacaan awal serta hasil pengulangannya.
7. Bandingkan dan petakan. Kelompokkan hanya lintasan yang layak dibandingkan; tandai perbedaan serta keterbatasan data.
8. Pilih sampling terarah. Jelaskan alasan setiap lokasi sampel, termasuk sampel pembanding, sebelum pemeriksaan destruktif.
9. Lakukan pemeriksaan tambahan. Hubungkan hasil laboratorium, pengukuran material, analisis struktur, dan dokumentasi TKP.
10. Susun interpretasi bersama. Bedakan observasi, angka terukur, inferensi, hipotesis alternatif, dan kesimpulan yang benar-benar didukung.

Data yang perlu dicatat pada setiap pemeriksaan

Tabel kerja yang konsisten membuat hasil dapat ditelusuri dan diuji ulang. Nilai yang tidak tersedia sebaiknya ditandai sebagai “tidak diukur”, bukan dibiarkan seolah telah diperiksa.

Kelompok data	Isi minimum yang dicatat
Identitas dan waktu	Nomor barang bukti atau elemen, tanggal dan jam, lokasi, operator, serta hubungan dengan foto dan sketsa.
Geometri titik ukur	Kode titik atau station, posisi sensor masuk dan keluar, panjang lintasan, dimensi, arah pengukuran, dan orientasi terhadap serat.
Konfigurasi alat	Mode longitudinal langsung/tidak langsung, radial, atau komparatif; konfigurasi transducer, kondisi kontak, dan perubahan setup.
Hasil pembacaan	Time of flight, kecepatan hasil perhitungan, signal/energy bila tersedia, seluruh hasil repeat measurement, serta pembacaan yang ditolak beserta alasannya.
Material dan lingkungan	Jenis kayu jika diketahui, kadar air bila diukur, suhu lingkungan, kondisi permukaan, retak, knot, char, pelapukan visual, dan keadaan lain yang dapat memengaruhi lintasan.
Jejak interpretasi	Foto posisi sensor, catatan anomali, kelompok pembanding, keterbatasan, serta tindak lanjut atau lokasi sampling yang dipilih.

Batasan interpretasi: angka perlu konteks

Kecepatan rambat pada kayu dipengaruhi spesies, densitas, kadar air, arah serat, knot, retak, degradasi, suhu, panjang lintasan, posisi dan coupling atau kualitas kontak sensor, serta geometri spesimen. Perbedaan antara dua pembacaan mungkin berasal dari material, setup, atau keduanya. Satu angka tidak boleh langsung diberi label “baik” atau “buruk” tanpa kelompok pembanding dan penjelasan kondisi ukur.

Baseline dari bagian yang sebanding, spesimen referensi yang relevan, dan pengukuran ulang membantu memisahkan variasi nyata dari masalah data. Bila spesies atau riwayat material tidak diketahui, ruang interpretasi harus dipersempit. Respons ultrasonik tidak mengidentifikasi jenis pelapukan secara spesifik, tidak menetapkan kekuatan sisa secara otomatis, dan tidak menggantikan pemeriksaan sambungan atau beban. Untuk dugaan kebakaran, kecelakaan pohon, atau keruntuhan, kaitkan hasilnya dengan bukti visual, TKP, dan analisis lain yang sesuai.

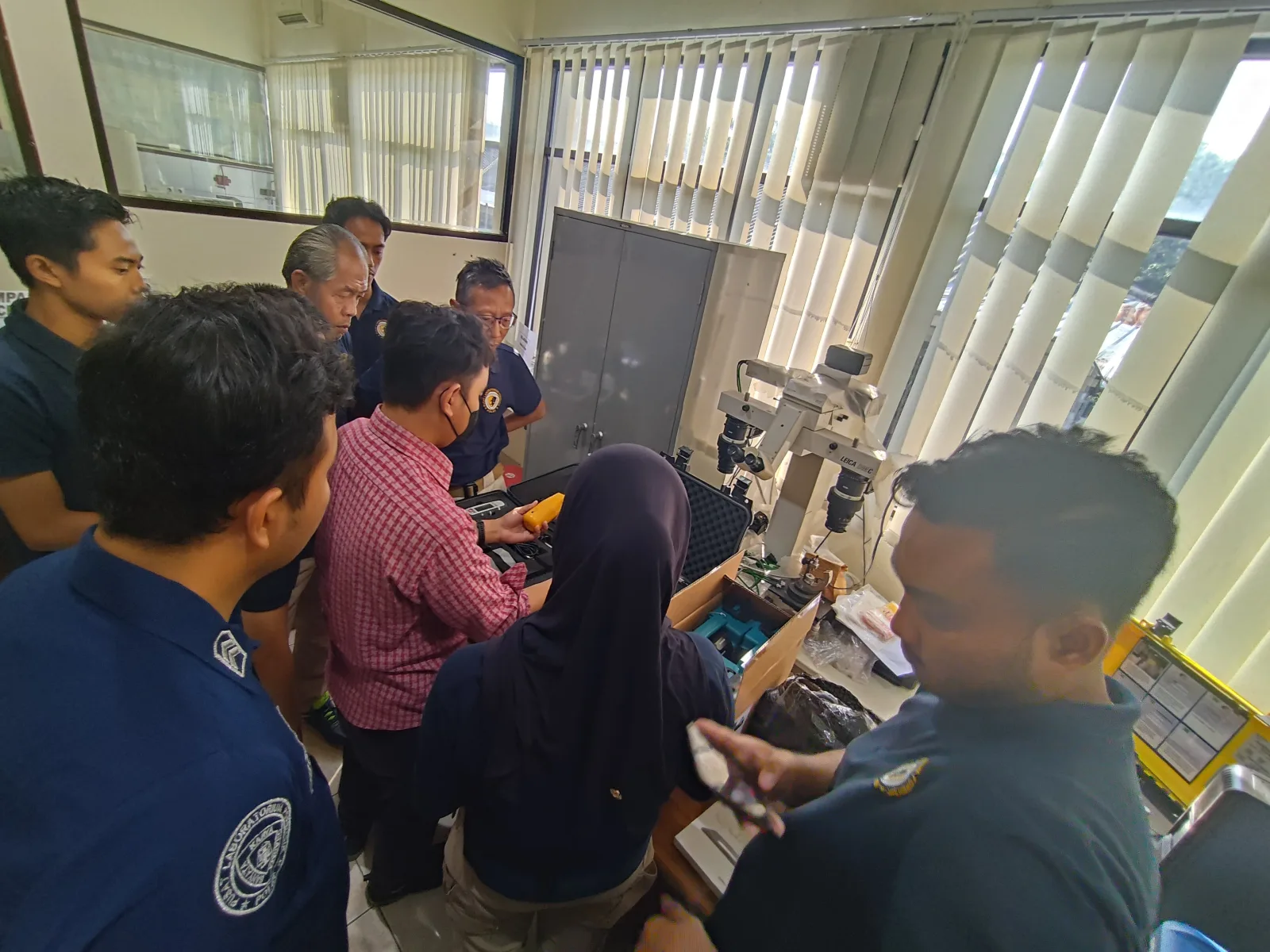

Dokumentasi pelatihan juga perlu dibaca dengan batas yang sama: kegiatan praktik menunjukkan proses penggunaan alat, bukan validasi metode untuk setiap jenis perkara atau bukti bahwa Puslabfor telah memakai alat tersebut untuk menyimpulkan kasus tertentu.

Mengapa relevan bagi laboratorium forensik?

Nilai terbesar Sylvatest 4 bagi laboratorium forensik berada pada screening, pemetaan respons, pemeriksaan komparatif, pemilihan sampel, dan dokumentasi sebelum pemeriksaan destruktif. Pada struktur dan komponen besar, alat membantu memusatkan perhatian pada bagian yang berbeda. Pada barang bukti terbatas, alat memberi kesempatan untuk mencatat kondisi fisik sebelum spesimen dipotong. Pada pohon atau struktur yang rusak, alat menambah satu lapisan informasi material yang dapat diuji bersama data lain.

Pendekatan ini dapat membuat pemeriksaan lebih terarah dan lebih sedikit mengubah material asli. Kesimpulan akhir tetap harus lahir dari keseluruhan evidence: kondisi TKP, observasi visual, riwayat objek, pengukuran lain, analisis engineering, dan bila perlu pemeriksaan laboratorium lanjutan. Sylvatest 4 mendukung scientific investigation; alat ini sendiri tidak menentukan penyebab hukum, pihak yang bertanggung jawab, ataupun kesimpulan forensik final.

Rujukan metode: panduan pengguna Sylvatest 4 menjelaskan susunan longitudinal, radial, dan komparatif serta kebutuhan kontak transducer. USDA Forest Products Laboratory, Nondestructive Evaluation of Wood membahas dasar dan keterbatasan evaluasi non-destruktif kayu secara lebih luas.
