CBS-CBT Sylvatest 4 Ultrasonic Wood Tester

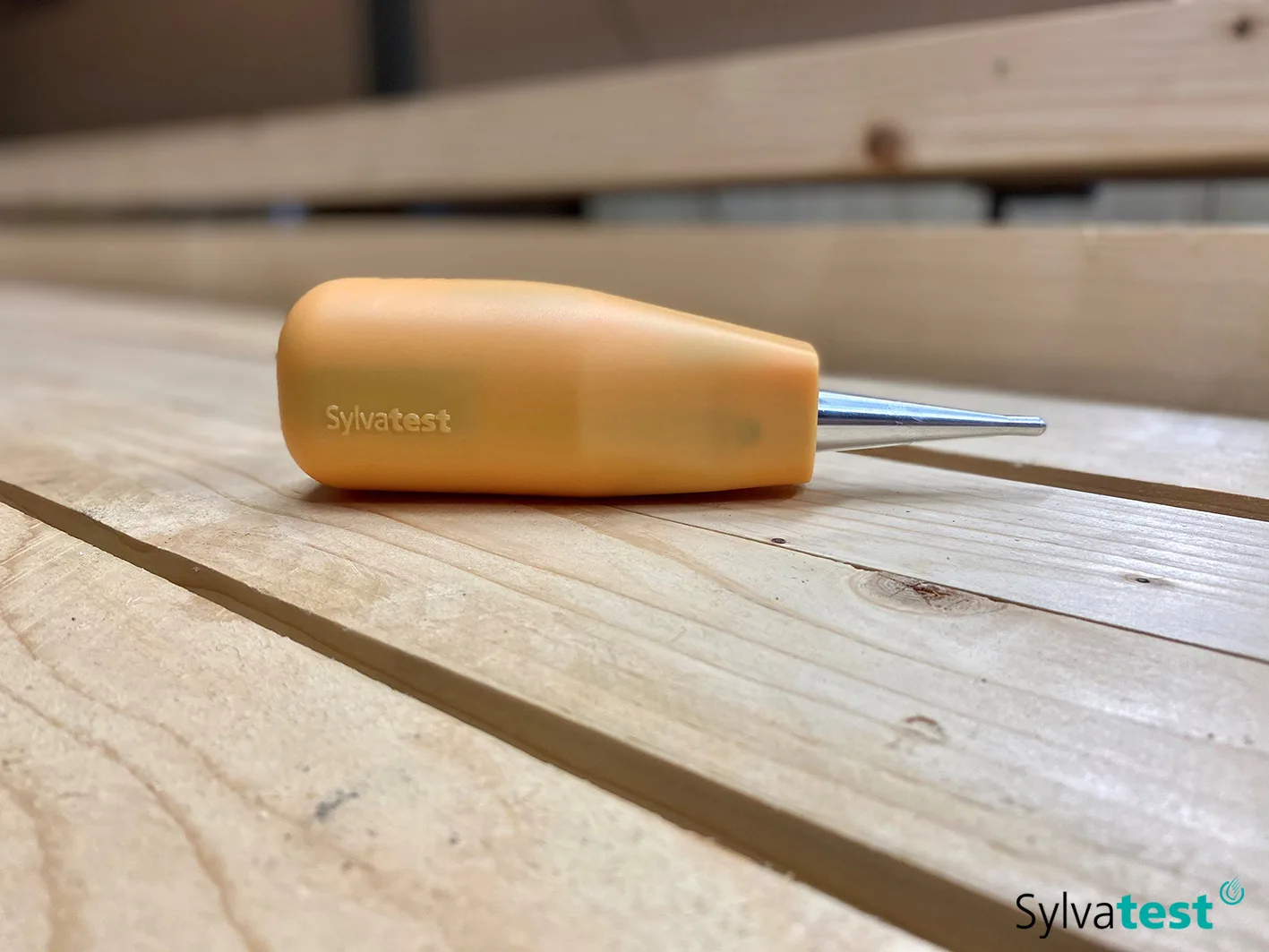

Sylvatest 4 mengukur waktu tempuh gelombang ultrasonic antara transducer emitter dan receiver, lalu merekam energy peak dari signal yang diterima. Pair of transducers bekerja secara wireless dan dikendalikan melalui aplikasi Sylvius pada smartphone atau handheld computer. Satu reading berlangsung dalam hitungan detik; nilai yang bermakna tetap bergantung pada lintasan, kontak probe, species, moisture, geometry, dan application setup yang konsisten.

Pilih susunan probe dari arah serat dan akses

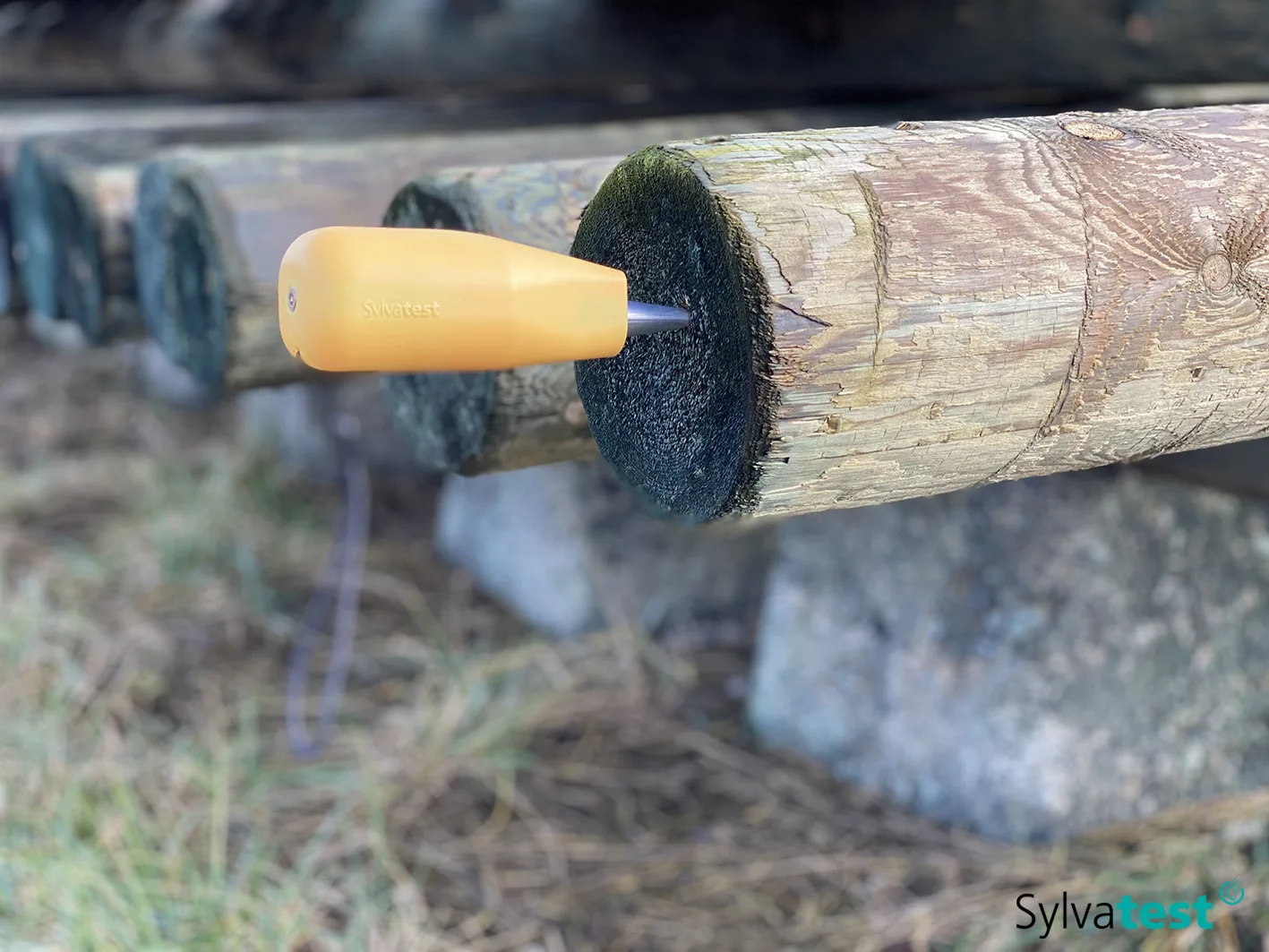

Longitudinal measurement mengikuti arah wood grain untuk mechanical assessment pada square timber, round timber, log, pole, beam, truss, atau glulam. Direct mode menempatkan kedua probe saling berhadapan pada axis yang sama dan menjadi pilihan utama ketika kedua ujung elemen dapat dijangkau. Indirect mode menempatkan probe pada sisi yang sama ketika ujung tidak dapat diakses; sudut probe dibatasi maksimum 30° dan hasil perlu dibandingkan menggunakan setup yang konsisten.

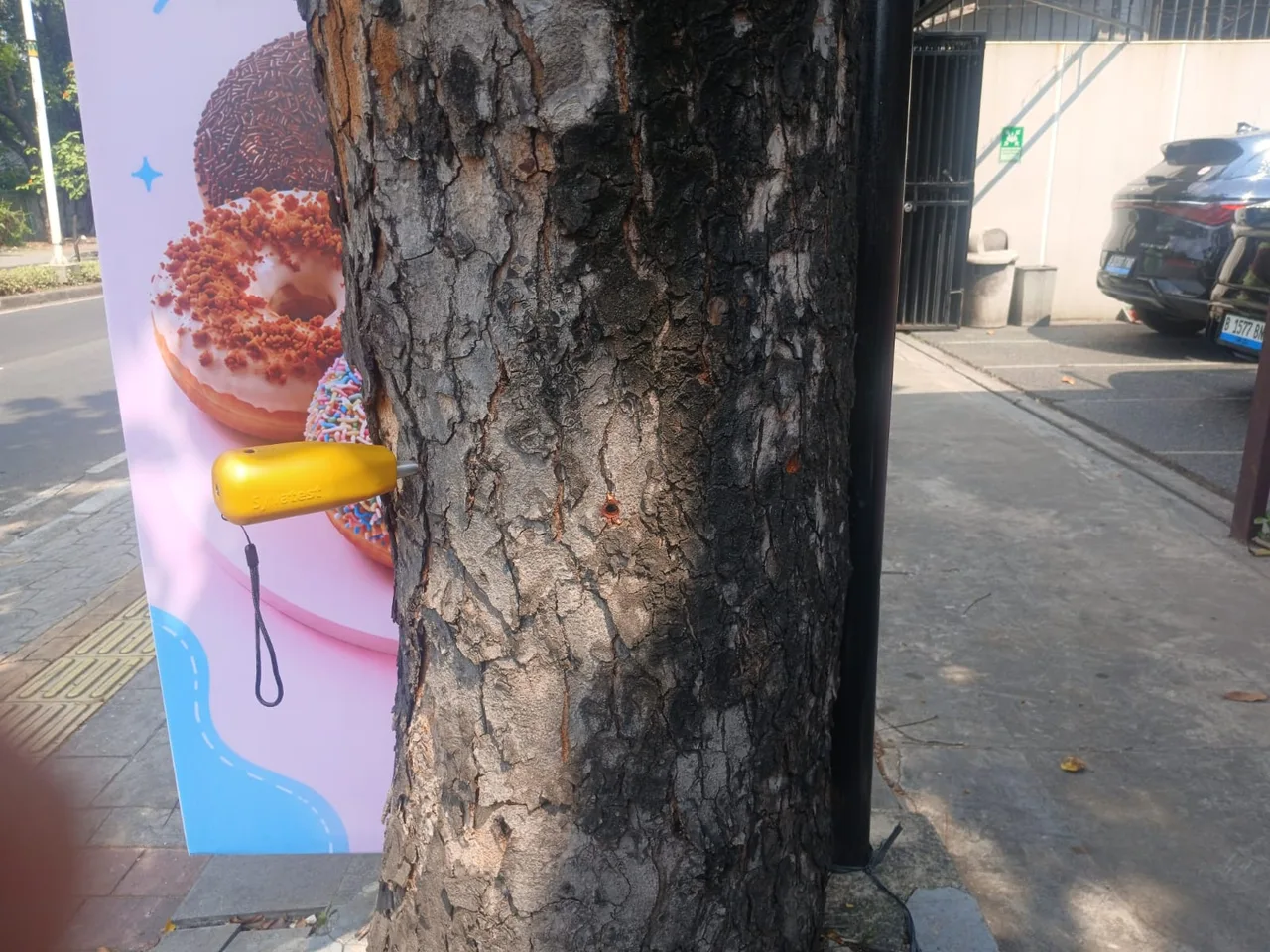

Radial measurement digunakan pada standing tree dengan probe diametrically opposite. Sylvius menggabungkan time of flight, diameter, species, dan measurement position untuk memperkirakan degradation percentage pada area yang diperiksa. Comparative mode dapat digunakan untuk singularity, crack, glue plane, atau quality variation setelah protocol dan reference yang reproducible ditetapkan.

Rencanakan contact hole sebelum inspeksi

Ujung logam transducer harus bersentuhan langsung dan stabil dengan kayu. Paket mencakup conic drill bit untuk membuat contact hole sesuai bentuk probe. Titik sebaiknya dijauhkan dari knot, crack, edge, dan heartwood yang dapat mengubah lintasan. Untuk log atau standing tree, ujung probe perlu melewati bark dan mencapai kayu.

Kebutuhan lubang kecil harus disetujui pada scope inspeksi, terutama untuk elemen heritage, exposed finish, atau area dengan pembatasan konservasi. Catat lokasi, kedalaman, orientation, dan metode penutupan agar setiap reading dapat ditelusuri tanpa mengabaikan kondisi permukaan aset.

Pastikan species dan Sylvius package mendukung output

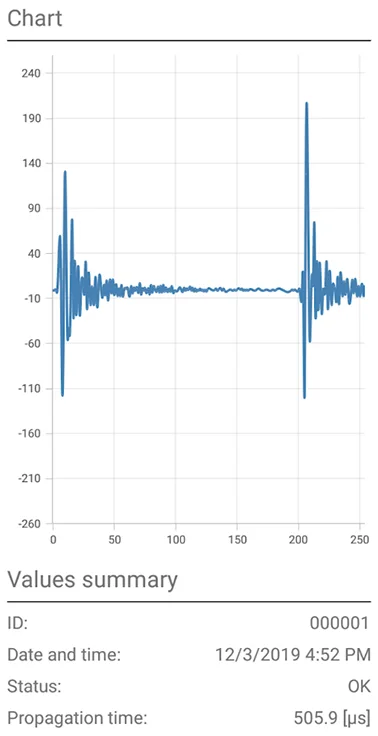

Sylvius Generic mengelola probe, project, inspection, input material, foto, dan hasil. Untuk longitudinal setup yang didukung, aplikasi dapat menampilkan raw serta moisture-corrected velocity, MOE, MOR, dan evaluated strength class. Radial setup menghasilkan time of flight serta estimated degradation percentage. Daftar species pada Generic app bersifat spesifik; kebutuhan kayu tropis, engineered timber tertentu, custom protocol, atau application package khusus perlu dikonfirmasi sebelum output tersebut masuk ke acceptance criteria.

Hasil Sylvatest 4 membantu membandingkan elemen, menyaring area yang memerlukan investigasi, dan menyusun prioritas maintenance atau reinforcement. Penetapan residual capacity, keselamatan struktur, penyebab defect, remaining life, serta desain repair atau replacement tetap memerlukan identifikasi species, moisture, section loss, visual mapping, loading, standard, dan engineering review yang relevan.

Susun RFQ dari workflow lapangan hingga data

Standard delivery mencakup pair of transducers, Sylvius App, conic drill, charging cables, dan carrying case. Konfirmasi smartphone atau handheld computer, BLE, OS compatibility, account, application package, database species, kebutuhan server synchronization atau subscription, jumlah operator, training, dan annual calibration check.

Sertakan objek dan species kayu, moisture range, profile dan dimensi, akses ujung, jumlah elemen, susunan probe, izin contact hole, target output, standard, reference data, format report, lokasi, serta jadwal. Pelajari Sylvatest 4 User Guide (PDF) dan Sylvius Generic User Guide (PDF) untuk menyelaraskan procedure, compatibility, serta data yang harus disiapkan sebelum pengadaan.
