Jasa NDT Beton untuk Pemeriksaan Struktur
Pemeriksaan beton dengan metode NDT yang dipilih berdasarkan elemen, indikasi, akses, cakupan, dan keputusan teknis yang perlu didukung.
Persiapan Sebelum Konsultasi
- Jenis dan lokasi struktur, elemen serta area prioritas, indikasi yang terlihat, dan keputusan yang perlu didukung.
- Drawing, ketebalan dan mutu rencana beton, susunan tulangan, usia struktur, riwayat beban, paparan, perbaikan, serta laporan terdahulu.
- Kondisi dan akses permukaan, area operasi, kebutuhan scaffolding atau rope access, izin kerja, batas gangguan, dan persyaratan keselamatan.
- Luas cakupan atau jumlah titik, metode yang disyaratkan, acuan proyek, format laporan, target jadwal, dan pihak penelaah hasil.
Tujuan pekerjaan
Keputusan yang perlu didukung oleh data
Jasa NDT beton membantu tim proyek memperoleh data dari struktur tanpa membuka atau mengambil sampel pada seluruh area. Nilai pekerjaan bukan terletak pada banyaknya alat yang digunakan, melainkan pada kecocokan antara pertanyaan teknis, kemampuan metode, posisi pengujian, kualitas data, dan keputusan yang akan menggunakan hasilnya.
Hammer Test membaca respons rebound permukaan, UPV merekam rambatan pulsa, Rebar Scan menanggapi keberadaan logam di dalam elemen, sedangkan Ultrasonic Pulse-Echo atau Concrete Tomography merekam respons refleksi gelombang. Karena keluarannya berbeda, satu nilai atau satu gambar tidak dapat menggantikan keseluruhan pemeriksaan kondisi struktur.
Tim Testindo menyusun pekerjaan mulai dari penelaahan data awal, survei kondisi, pemilihan metode, test-point atau scan plan, pengambilan data, hingga laporan yang memisahkan hasil pengukuran, interpretasi, dan keterbatasan. Kombinasi metode digunakan ketika hubungan antardata dapat mengurangi ketidakpastian yang sudah ditetapkan sejak awal.
NDT tidak otomatis menetapkan kuat tekan, jenis cacat, kapasitas, kelayakan, atau keamanan struktur. Apabila keputusan memerlukan konfirmasi material atau analisis yang lebih tinggi, Core Drill, pengujian laboratorium, pembukaan lokal, monitoring, atau assessment engineering perlu direncanakan sebagai lingkup lanjutan yang terpisah.
Kapan dibutuhkan
Kondisi yang perlu dijelaskan sebelum memilih metode NDT beton
Setiap metode membaca respons yang berbeda. Tujuan pemeriksaan, kondisi elemen, dan keputusan berikutnya menentukan data yang benar-benar diperlukan.
Saat retak, honeycomb, delaminasi, atau indikasi lain perlu dipetakan sebelum tim menentukan area investigasi dan verifikasi lanjutan.
Ketika kondisi relatif beton perlu dibandingkan antar-area pada gedung, jembatan, jetty, pondasi mesin, silo, atau struktur industri.
Sebelum Core Drill, bukaan lokal, atau pekerjaan pada elemen beton ketika posisi tulangan dan ketebalan selimut perlu diketahui lebih dahulu.
Saat tim assessment memerlukan data permukaan, rambatan pulsa, susunan tulangan, atau respons internal untuk melengkapi drawing dan pemeriksaan visual.
Ruang lingkup
Apa yang dapat dibahas dalam penawaran
Menetapkan tujuan pemeriksaan, elemen dan area prioritas, indikasi yang dicari, cakupan, serta keputusan yang akan menggunakan hasilnya.
Menelaah drawing, ketebalan dan geometri elemen, mutu rencana, usia struktur, kondisi permukaan, akses, paparan, serta data pengujian terdahulu.
Memilih metode, susunan alat, grid atau lintasan, jumlah titik, pemeriksaan referensi, dan kebutuhan korelasi berdasarkan kemampuan serta keterbatasan metode.
Melaksanakan penandaan lokasi, persiapan permukaan, pengambilan data, pemeriksaan mutu, dokumentasi kondisi, dan verifikasi ulang pada data yang meragukan.
Menghubungkan hasil antarmetode lalu menyusun rekomendasi untuk pemantauan, verifikasi lokal, sampling, pengujian laboratorium, atau assessment lanjutan.
Pilihan metode
Pilih metode NDT beton berdasarkan pertanyaan yang perlu dijawab
Hammer Test, UPV, Rebar Scan, dan Ultrasonic Pulse-Echo tidak saling menggantikan. Kombinasi metode hanya bernilai ketika setiap data mengurangi ketidakpastian yang sudah didefinisikan.
Hammer Test
Melakukan screening respons rebound permukaan beton dan membandingkan pola relatif antar-titik atau antar-area.
Konfigurasi pengujian
Arah tumbukan, kondisi dan persiapan permukaan, grid, jumlah pembacaan, aturan penyaringan data, serta kebutuhan korelasi ditetapkan sebelum pengujian.
Parameter yang dapat direkam
- Rebound number pada titik yang memenuhi kondisi pemeriksaan.
- Sebaran dan perbandingan relatif hasil dalam satu elemen atau zona.
- Lokasi, orientasi alat, kondisi permukaan, dan catatan pembacaan yang dapat ditelusuri.
Digunakan untuk
Data membantu memilih area yang memerlukan perhatian, membandingkan respons permukaan, dan menyusun titik untuk metode atau verifikasi berikutnya.
Batas interpretasi: Rebound number tidak langsung menetapkan kuat tekan. Hasil dipengaruhi kondisi permukaan, karbonasi, kelembapan, orientasi, agregat, dan kebutuhan korelasi yang sesuai dengan beton yang diperiksa.
Ultrasonic Pulse Velocity (UPV)
Merekam waktu tempuh dan kecepatan rambat pulsa untuk membandingkan karakteristik relatif beton pada lintasan pengujian.
Konfigurasi pengujian
Susunan direct, semi-direct, atau indirect dipilih berdasarkan akses. Panjang lintasan, coupling, posisi transducer, grid, kondisi permukaan, dan referensi elemen dicatat secara konsisten.
Parameter yang dapat direkam
- Transit time dan pulse velocity pada lintasan yang telah diukur.
- Perbandingan relatif antar-titik, lintasan, elemen, atau zona pemeriksaan.
- Kualitas sinyal, panjang lintasan, susunan transducer, dan kondisi yang memengaruhi pembacaan.
Digunakan untuk
Hasil membantu meninjau keseragaman relatif, menentukan area yang memerlukan pemeriksaan tambahan, serta menyediakan data pendukung bagi assessment material.
Batas interpretasi: Pulse velocity tidak langsung menghasilkan kuat tekan atau jenis cacat. Geometri, tulangan, kelembapan, temperatur, coupling, dan susunan transducer perlu dipertimbangkan dalam interpretasi.
Rebar Scan dan Covermeter
Memetakan indikasi posisi tulangan dan memperkirakan ketebalan selimut beton pada area yang dapat diakses.
Konfigurasi pengujian
Drawing, arah tulangan, kemungkinan lapisan ganda, rentang cover, objek logam di sekitar area, pola scan, dan kebutuhan verifikasi lokal ditinjau sebelum pemetaan.
Parameter yang dapat direkam
- Indikasi posisi, arah, dan jarak antar-tulangan pada area scan.
- Estimasi cover pada konfigurasi yang mendukung pembacaan.
- Peta atau penandaan area untuk koordinasi metode pengujian berikutnya.
Digunakan untuk
Data membantu menyusun titik UPV atau tomography, mengurangi risiko mengenai tulangan saat memilih titik Core Drill, dan memeriksa kecocokan relatif dengan drawing.
Batas interpretasi: Tulangan rapat, beberapa lapisan, sambungan, embedment, dan logam lain dapat menimbulkan ambiguitas. Rebar Scan bukan jaminan bahwa suatu area aman untuk dibor atau bebas dari utilitas lain.
Ultrasonic Pulse-Echo dan Concrete Tomography
Memetakan respons refleksi gelombang dari satu sisi untuk meninjau backwall, ketebalan, atau indikasi internal pada volume beton yang dipilih.
Konfigurasi pengujian
Ketebalan dan geometri elemen, susunan tulangan, target, akses permukaan, grid, scan density, referensi koordinat, serta area pembanding ditetapkan dalam scan plan.
Parameter yang dapat direkam
- Respons refleksi terhadap posisi dan waktu tempuh gelombang.
- Rekonstruksi penampang atau volume sesuai konfigurasi, cakupan, dan kualitas data.
- Posisi indikatif reflector, backwall, interface, atau zona yang memerlukan verifikasi.
Digunakan untuk
Data membantu memprioritaskan area pembukaan atau sampling, meninjau indikasi internal, dan melengkapi observasi visual serta hasil metode lain.
Batas interpretasi: Rekonstruksi bukan foto langsung bagian dalam beton. Reflector dapat berkaitan dengan tulangan, geometri, interface, backwall, atau anomali sehingga jenis dan tingkat kerusakan tidak boleh ditetapkan tanpa korelasi serta verifikasi yang memadai.
Metode
Pendekatan pekerjaan

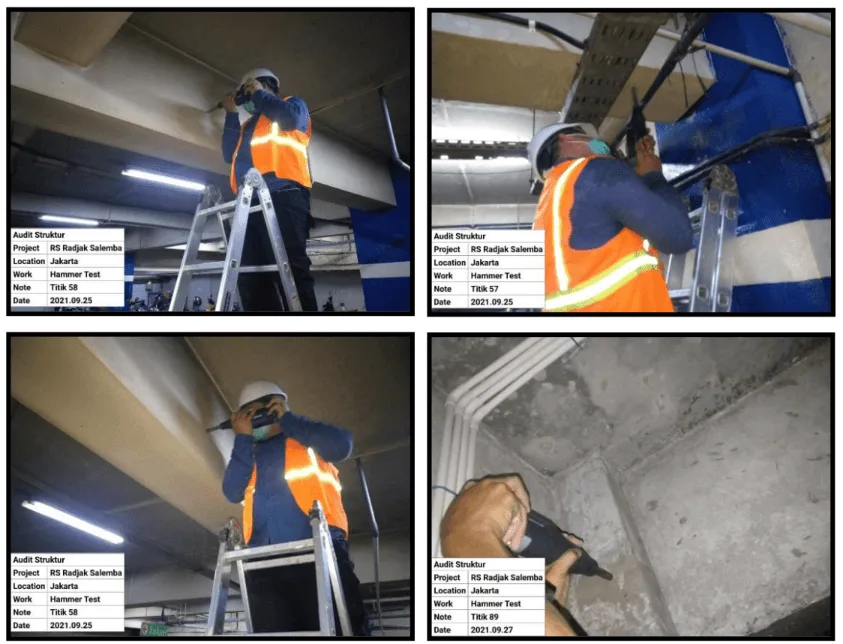

- Hammer Test untuk screening respons rebound permukaan dan perbandingan relatif pada grid yang terkontrol.

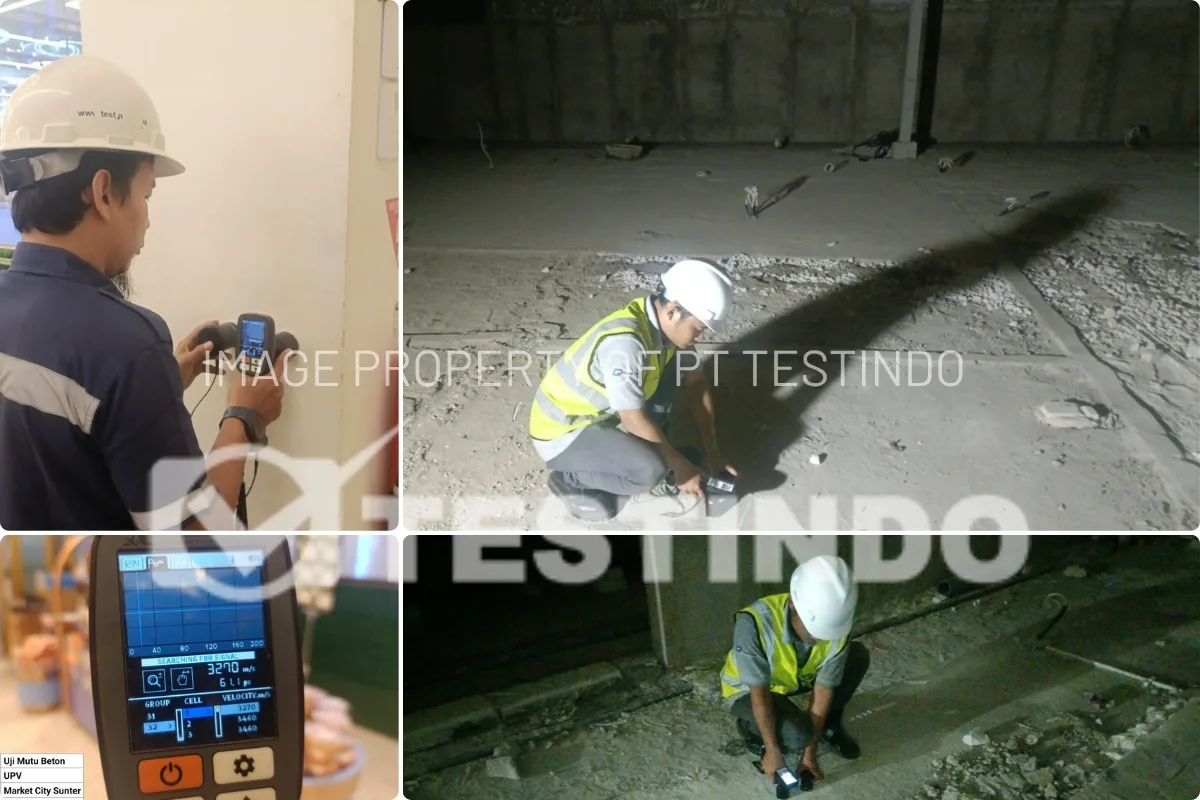

- UPV untuk membandingkan karakteristik rambatan pulsa dengan susunan transducer serta panjang lintasan yang terdokumentasi.

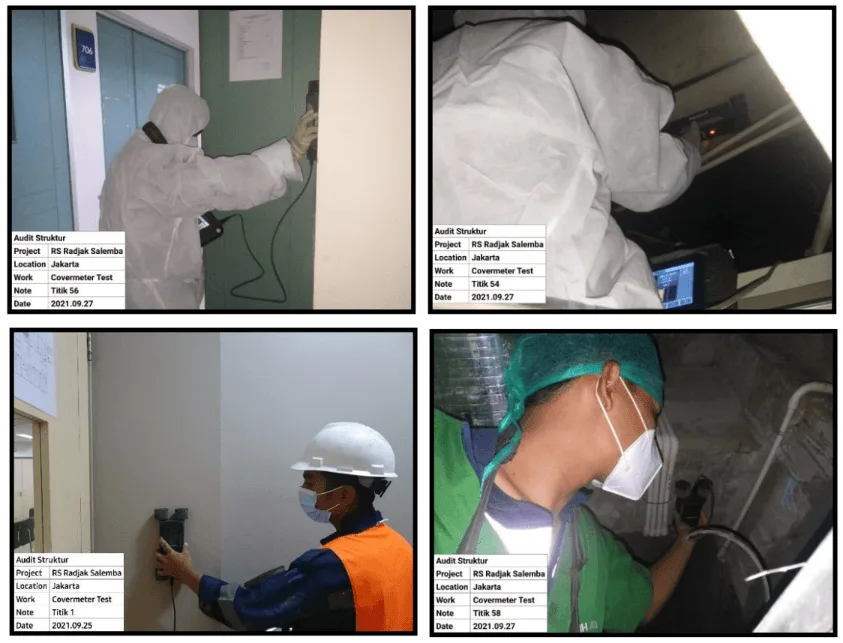

- Rebar Scan atau Covermeter untuk memetakan indikasi tulangan dan memperkirakan cover sebelum pengujian atau verifikasi lokal.

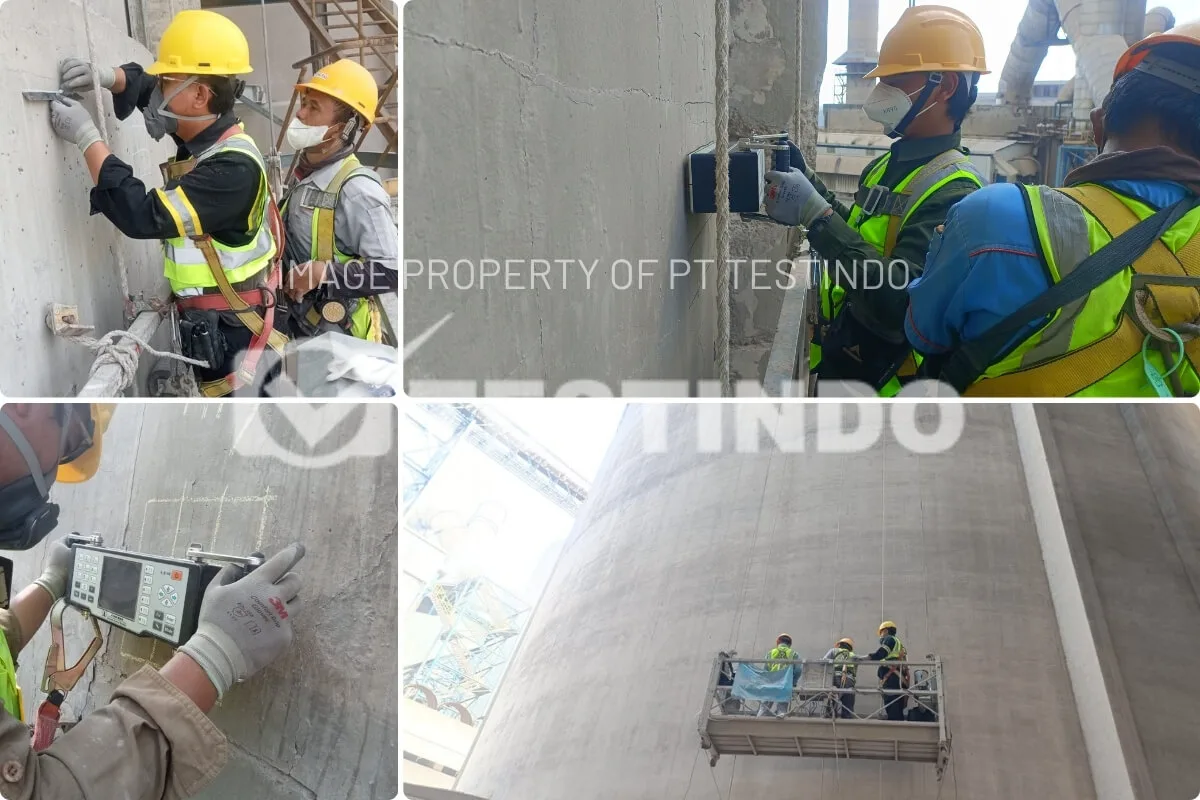

- Ultrasonic Pulse-Echo atau Concrete Tomography untuk meninjau respons internal dari satu sisi, disertai metode pelengkap ketika kepastian yang dibutuhkan belum tercapai.
Deliverables
Keluaran yang disepakati
- Rencana pengujian yang memuat tujuan, metode, lokasi, grid atau lintasan, jumlah titik, konfigurasi, dan kebutuhan persiapan.
- Catatan lapangan yang menghubungkan setiap data dengan elemen, koordinat, waktu, kondisi permukaan, susunan alat, dan pemeriksaan mutu.
- Tabel, plot, peta tulangan, perbandingan zona, atau rekonstruksi hasil sesuai metode dan ruang lingkup yang disepakati.
- Interpretasi yang membedakan hasil pengukuran, indikasi, asumsi, ketidakpastian, area tanpa cakupan, dan keterbatasan metode.
- Laporan teknis serta rekomendasi untuk pemantauan, pengujian ulang, pembukaan lokal, Core Drill, laboratorium, atau assessment lanjutan bila diperlukan.
Alur pekerjaan
Dari indikasi lapangan hingga data NDT yang dapat ditelusuri
Alur kerja menjaga hubungan antara tujuan, posisi pengujian, konfigurasi alat, mutu data, interpretasi, dan keputusan lanjutan.
- 1
Konfirmasi tujuan pemeriksaan, jenis struktur, elemen, indikasi, cakupan, akses, target waktu, dan pihak yang akan menelaah hasil.
- 2
Tinjau drawing, ketebalan, mutu dan usia beton, susunan tulangan, paparan, riwayat perbaikan, serta hasil pemeriksaan terdahulu.
- 3
Lakukan survei awal untuk memeriksa kondisi permukaan, keselamatan akses, titik referensi, sumber gangguan, dan kelayakan setiap metode.
- 4
Finalisasi metode, grid atau lintasan, jumlah titik, susunan alat, pemeriksaan referensi, penandaan lokasi, dan kebutuhan verifikasi.
- 5
Laksanakan pengambilan data, pemeriksaan mutu, pengulangan bila diperlukan, dokumentasi posisi, dan pencatatan kondisi lapangan.
- 6
Susun peta serta tabel hasil, pisahkan observasi dari interpretasi, jelaskan keterbatasan, dan rekomendasikan tindak lanjut yang proporsional.
Pengalaman NDT beton
Project dengan target, akses, dan kombinasi metode yang berbeda
Tinjau penerapan Hammer Test, Covermeter, UPV, Pulse-Echo, dan Concrete Tomography pada gedung, lantai coldroom, jetty, silo, furnace, pondasi equipment, serta struktur pembatas fasilitas industri.

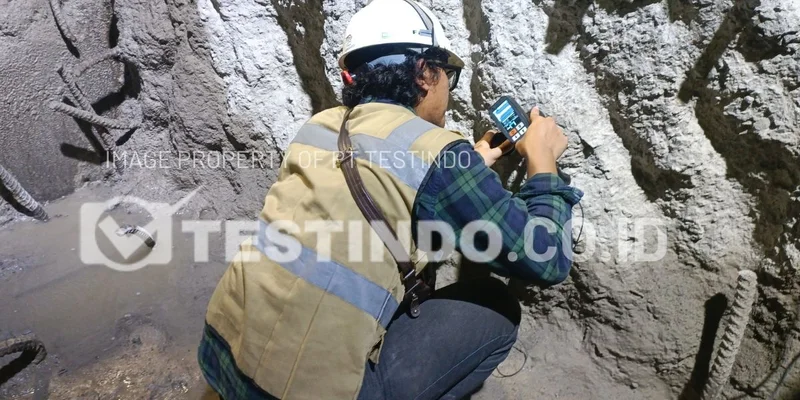

Pengujian UPV dan Hammer Test Pondasi Coal Mill PLTU Suralaya
UPV dan Hammer Test menyediakan data pulse velocity dan rebound response pada titik terukur sebagai dasar review kondisi beton pondasi.

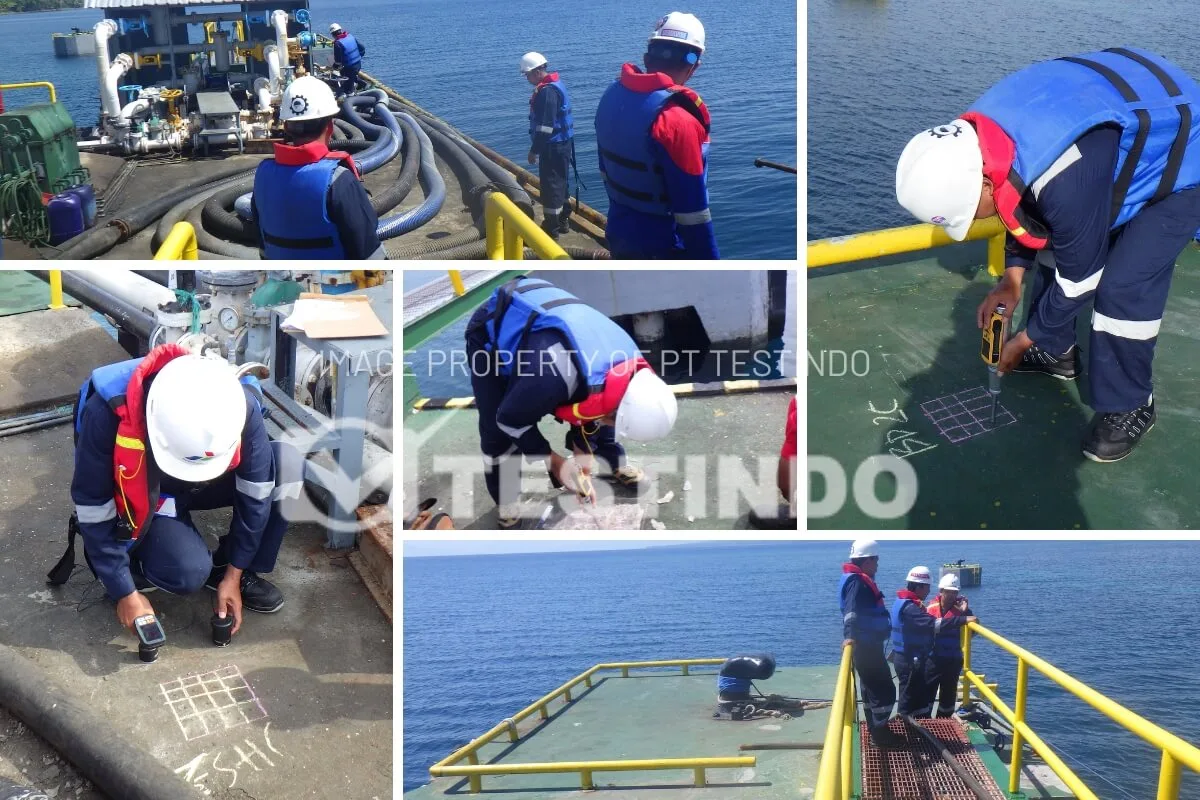

Pengujian NDT Jetty Fuel Terminal Maumere
Kombinasi tiga metode NDT memberi gambaran yang lebih terarah tentang permukaan beton, posisi tulangan, dan karakteristik rambatan pulsa.

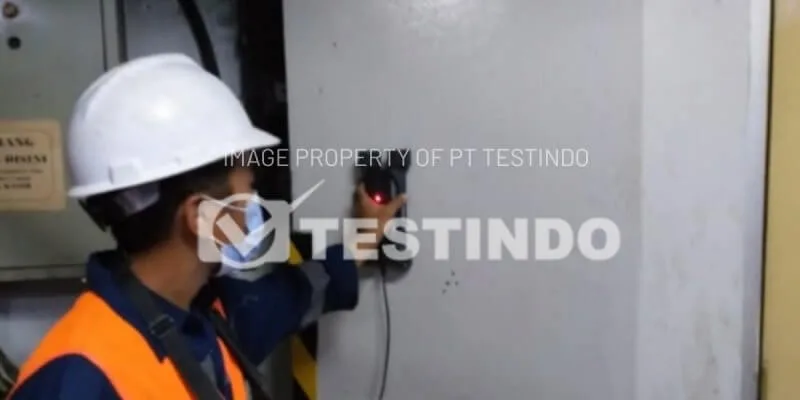

Pengujian Hammer Test dan Covermeter RS Radjak Salemba
Hammer Test dan Covermeter membantu owner memperoleh data awal beton serta posisi tulangan tanpa mengganggu operasional utama rumah sakit.
Ultrasonic Pulse-Echo pada Silo Raw Mill Indocement Citeureup
Ultrasonic Pulse-Echo membantu memeriksa indikasi internal wall jacketing silo dari satu sisi tanpa pembongkaran luas.

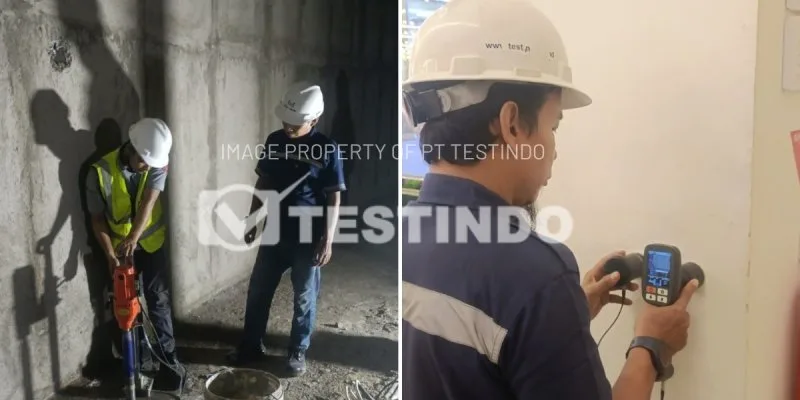

Pengujian UPV dan Core Drill Gedung Market City Sunter
UPV memperluas screening antartitik, sedangkan Core Drill menyediakan sampel fisik untuk verifikasi material pada lokasi terpilih.

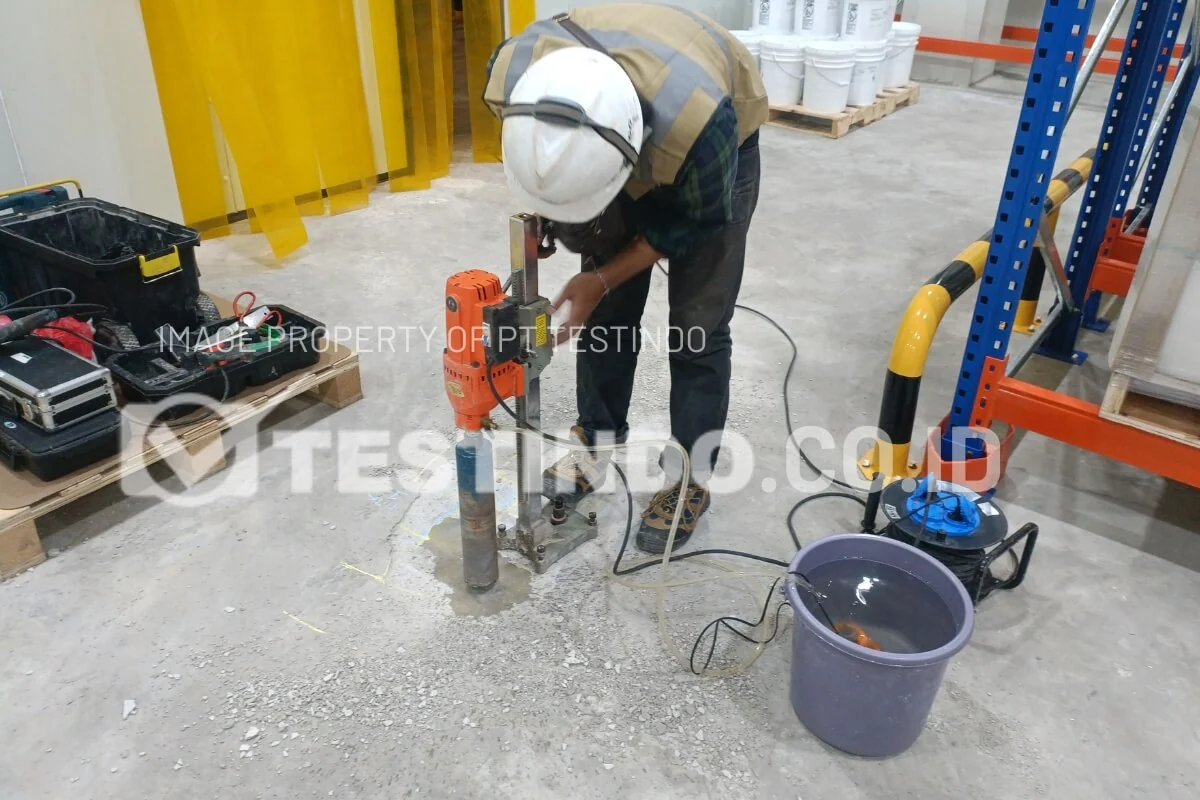

Pengujian Lantai Coldroom PT Tegar Inti Sentosa, Tangerang
Pengujian NDT, pemetaan tulangan, dan pengambilan sampel core menyediakan data untuk meninjau kondisi beton pelat lantai coldroom eksisting serta kebutuhan evaluasi lanjutan.

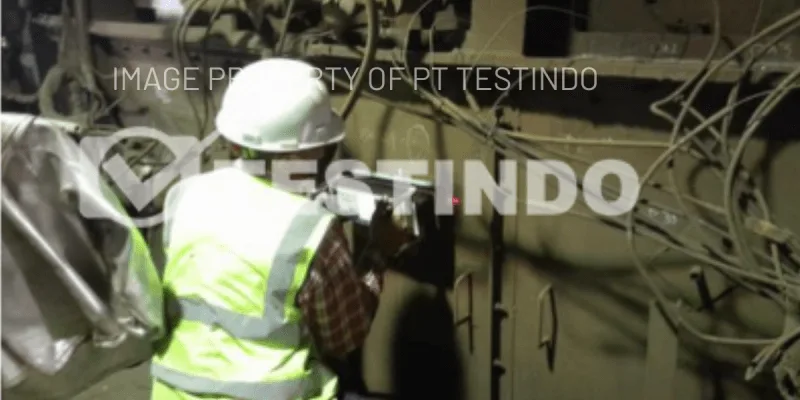

Ultrasonic Concrete Tomography pada Struktur Furnace
Ultrasonic Concrete Tomography membantu tim aset meninjau kondisi internal beton furnace pada area prioritas tanpa pembongkaran luas.

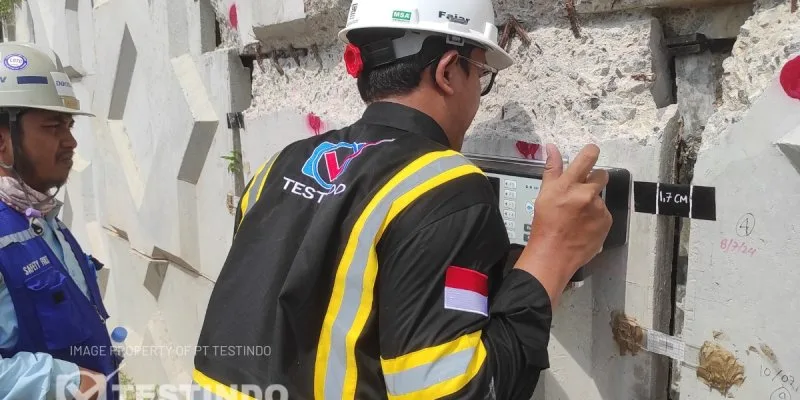

Ultrasonic Concrete Tomography Bund Wall PLTU Suralaya
Tomography membantu tim aset memetakan indikasi internal bund wall dari satu sisi sebelum menentukan kebutuhan verifikasi atau penanganan.
