Jasa Pengujian Pondasi Tiang

Bedakan kebutuhan pengujian kapasitas, respons beban, dan integritas pondasi agar metode, persiapan, serta data yang dihasilkan sesuai dengan keputusan proyek.

Konsultasikan Kebutuhan Lihat Ruang Lingkup

Persiapan Sebelum Konsultasi

  • Pile schedule, layout, tipe, material, dimensi, panjang rencana atau terpasang, dan jumlah tiang yang akan diuji.
  • Beban desain, drawing, data tanah, installation atau driving record, catatan pengecoran, umur beton, dan laporan terdahulu.
  • Kondisi pile head, detail access tube, hammer atau drop weight, reaction system, datum reference, serta area yang tersedia.
  • Spesifikasi proyek, metode yang disyaratkan, parameter, acceptance criteria, format laporan, dan pihak yang akan menelaah hasil.
  • Lokasi, akses alat serta personel, lifting, izin kerja, urutan konstruksi, batas operasional, keselamatan, dan target jadwal.

Tujuan pekerjaan

Keputusan yang perlu didukung oleh data

Pengujian pondasi tiang membantu tim proyek memperoleh data untuk keputusan yang berbeda: meninjau respons terhadap beban, mengevaluasi perilaku saat impact, melakukan screening integritas, atau memeriksa kesinambungan beton di antara access tube. Metode harus dipilih dari pertanyaan yang perlu dijawab, bukan hanya dari nama alat yang tersedia.

Static Load Test memberikan hubungan langsung antara beban dan pergerakan pada konfigurasi uji yang disepakati. PDA merekam respons dinamik akibat tumbukan, sedangkan CSL dan PIT digunakan untuk kebutuhan pemeriksaan integritas dengan prinsip serta cakupan yang berbeda. Karena keluarannya tidak sama, satu metode tidak dapat menggantikan seluruh kebutuhan pengujian pondasi.

Acuan pengujian, edisi standar, test procedure, jumlah titik, dan acceptance criteria harus dikonfirmasi terhadap spesifikasi proyek serta disetujui oleh engineer yang berwenang. Tahun atau ambang dari pekerjaan lain tidak boleh diterapkan otomatis pada proyek yang berbeda.

Hasil pengujian selalu terikat pada tiang yang diuji, kualitas persiapan, konfigurasi alat, kondisi tanah, tahap konstruksi, mutu data, asumsi analisis, dan batas metode. Laporan perlu membedakan hasil pengukuran, interpretasi, indikasi, serta tindak lanjut; pengujian tidak dengan sendirinya menyatakan seluruh sistem pondasi aman atau memenuhi semua load case.

Kapan dibutuhkan

Tentukan dulu keputusan yang perlu didukung oleh pengujian pondasi

Pengujian kapasitas, respons beban, dan integritas membaca perilaku yang berbeda. Jenis tiang, tahap proyek, akses, serta acceptance criteria menentukan metode yang relevan.

1

Saat tiang bor atau tiang pancang memerlukan verifikasi respons terhadap beban aksial maupun lateral sebelum pekerjaan struktur berikutnya dilanjutkan.

2

Ketika quality control memerlukan screening integritas tiang, kesinambungan beton, atau konsistensi respons terhadap catatan pelaksanaan.

3

Saat tim proyek perlu meninjau respons dinamik akibat tumbukan, tegangan pada tiang, kinerja sistem pemancangan, atau estimasi kapasitas dengan persyaratan analisis yang memadai.

4

Ketika hasil pengujian awal menunjukkan indikasi yang perlu dibandingkan dengan pile record, data tanah, metode lain, atau kajian engineer sebelum keputusan dibuat.

Ruang lingkup

Apa yang dapat dibahas dalam penawaran

1

Menetapkan tujuan pengujian, jenis serta jumlah tiang, tahap proyek, parameter yang dibutuhkan, dan keputusan yang akan menggunakan hasilnya.

2

Menelaah pile schedule, drawing, dimensi, panjang, material, beban rencana, data tanah, installation record, umur beton, dan spesifikasi proyek.

3

Memilih metode, cakupan, konfigurasi alat, urutan pengujian, kebutuhan reaksi atau tumbukan, titik sensor, dan pemeriksaan mutu data.

4

Meninjau kesiapan pile head, access tube, area kerja, sistem pembebanan, alat angkat, akses, izin, serta pengendalian keselamatan sebelum mobilisasi.

5

Melaksanakan akuisisi, pemeriksaan konsistensi data, interpretasi sesuai kemampuan metode, dan rekomendasi pengujian ulang atau verifikasi pelengkap bila diperlukan.

Pilihan metode

Pilih metode berdasarkan kapasitas, respons beban, atau integritas yang perlu diperiksa

Static Load Test, PDA, CSL, dan PIT tidak saling menggantikan. Setiap metode memerlukan persiapan, parameter, cakupan, serta batas interpretasi yang berbeda.

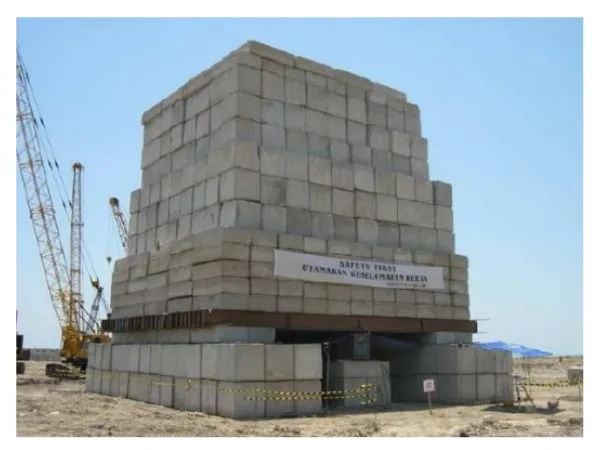

Susunan kentledge sebagai sistem reaksi pada Static Axial Load Test pondasi tiang.

Static Axial Load Test

Merekam hubungan antara beban aksial tekan yang diterapkan dan pergerakan tiang pada prosedur pengujian yang telah disetujui.

Konfigurasi pengujian

Sistem reaksi dapat menggunakan kentledge atau reaction pile sesuai desain test setup. Kapasitas rangka, jack dan load cell, datum reference, alat ukur pergerakan, urutan beban, hold point, serta stop criteria harus ditetapkan dan disetujui sebelum pelaksanaan.

Parameter yang dapat direkam

  • Beban aksial pada setiap tahap pembebanan dan pelepasan beban.
  • Pergerakan kepala tiang terhadap waktu dan datum reference yang independen.
  • Catatan kestabilan sistem reaksi, pembacaan alat, kondisi lapangan, dan kejadian selama pengujian.

Digunakan untuk

Kurva beban terhadap pergerakan membantu engineer menilai respons tiang uji terhadap kriteria desain atau penerimaan yang telah disepakati.

Batas interpretasi: Hasil mewakili tiang, setup, urutan beban, durasi, dan kondisi tanah saat pengujian. Pengujian satu tiang tidak otomatis mewakili seluruh pondasi atau menetapkan keamanan sistem tanpa kajian geoteknik yang sesuai.

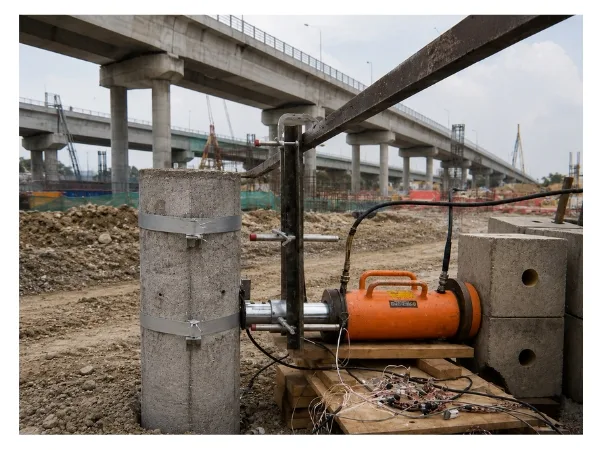

Peralatan pembebanan dan pengukuran pada Static Lateral Load Test pondasi tiang.

Static Lateral Load Test

Merekam defleksi kepala tiang ketika beban horizontal diterapkan pada arah, elevasi, dan tahapan yang telah direncanakan.

Konfigurasi pengujian

Arah pembebanan, elevasi titik gaya, reaction system, kapasitas jack dan load cell, datum reference, alat ukur defleksi, urutan beban, hold point, serta area aman ditetapkan dalam test plan.

Parameter yang dapat direkam

  • Beban lateral pada setiap tahap pembebanan dan pelepasan beban.
  • Defleksi horizontal kepala tiang terhadap waktu dan arah pembebanan.
  • Catatan rotasi atau parameter tambahan bila termasuk dalam instrumentation plan.

Digunakan untuk

Data membantu engineer meninjau respons lateral tiang uji terhadap kebutuhan struktur dan kriteria proyek pada arah pembebanan yang diperiksa.

Batas interpretasi: Respons bergantung pada arah dan elevasi beban, kondisi kepala tiang, sistem reaksi, tanah, serta konfigurasi pengukuran. Hasil tidak boleh diperluas ke arah atau load case lain tanpa analisis.

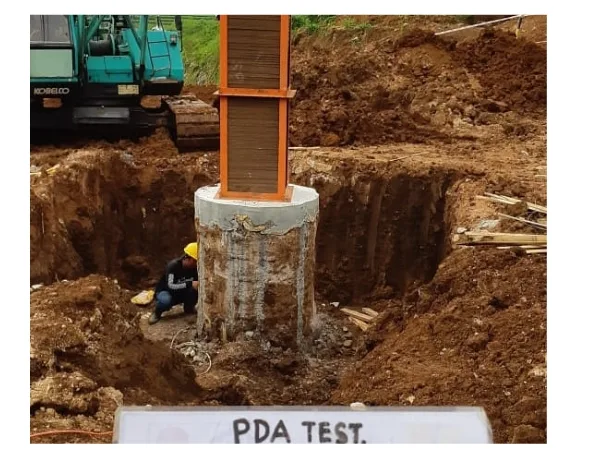

Persiapan kepala tiang untuk PDA atau High-Strain Dynamic Test.

PDA atau High-Strain Dynamic Test

Merekam respons gaya dan kecepatan tiang akibat tumbukan berenergi tinggi untuk meninjau perilaku dinamik tiang dan sistem pemancangan.

Konfigurasi pengujian

Jenis dan dimensi tiang, kekuatan material, umur beton, kondisi pile head, hammer atau drop weight, cushion, posisi sensor regangan dan percepatan, serta target analisis ditinjau sebelum driving atau restrike.

Parameter yang dapat direkam

  • Regangan dan percepatan yang digunakan untuk memperoleh respons gaya serta kecepatan.
  • Tegangan tekan atau tarik, energi transfer, dan parameter kinerja tumbukan sesuai ruang lingkup analisis.
  • Estimasi respons tanah dan kapasitas bila perpindahan, mutu data, input, serta metode analisis memenuhi kebutuhan kajian.

Digunakan untuk

Data membantu mengevaluasi kualitas impact, tegangan pada tiang, kinerja sistem pemancangan, dan kebutuhan analisis lanjutan atau korelasi dengan Static Load Test.

Batas interpretasi: Estimasi kapasitas bergantung pada perpindahan yang terjadi, kondisi tanah, waktu restrike, data material dan geometri, mutu sinyal, model analisis, serta pertimbangan engineer; hasil dinamik tidak selalu setara dengan Static Load Test.

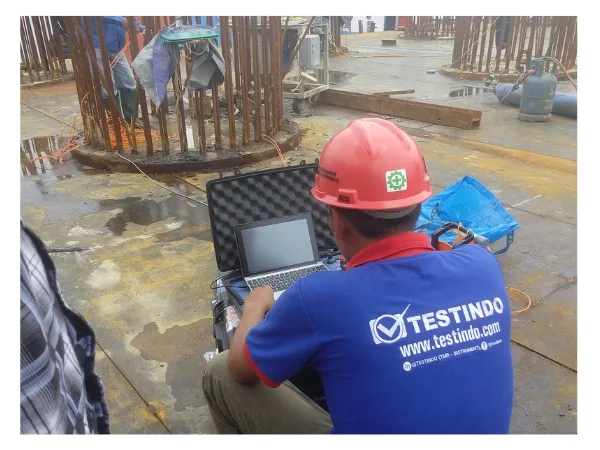

Pengambilan data Crosshole Sonic Logging melalui access tube pada pondasi tiang bor.

Crosshole Sonic Logging

Membandingkan waktu tempuh dan energi relatif pulsa ultrasonik di antara access tube untuk meninjau kesinambungan beton pada jalur yang terukur.

Konfigurasi pengujian

Jumlah, material, posisi, keterikatan, dan kontinuitas access tube harus direncanakan sejak konstruksi. Tube diisi air, diperiksa kebersihan serta aksesnya, lalu probe transmitter dan receiver diturunkan secara terkendali.

Parameter yang dapat direkam

  • Waktu kedatangan pulsa pada setiap pasangan tube dan elevasi pengukuran.
  • Energi atau amplitudo relatif serta perubahan profil terhadap kedalaman.
  • Jalur pasangan tube, kedalaman, kecepatan penarikan, kondisi tube, dan catatan mutu data.

Digunakan untuk

Profil membantu menunjukkan zona di antara access tube yang memerlukan review terhadap catatan pengecoran, pengujian tambahan, coring, atau tindak lanjut lain.

Batas interpretasi: CSL terutama membaca beton di antara access tube dan tidak menentukan jenis, bentuk, atau ukuran cacat secara unik. Beton di luar jalur tube atau di luar cage memiliki cakupan terbatas.

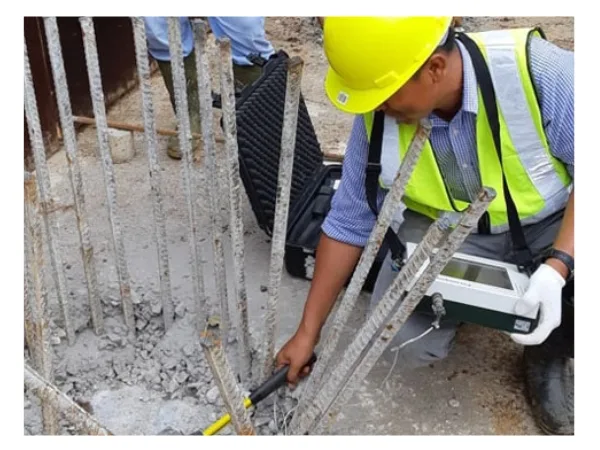

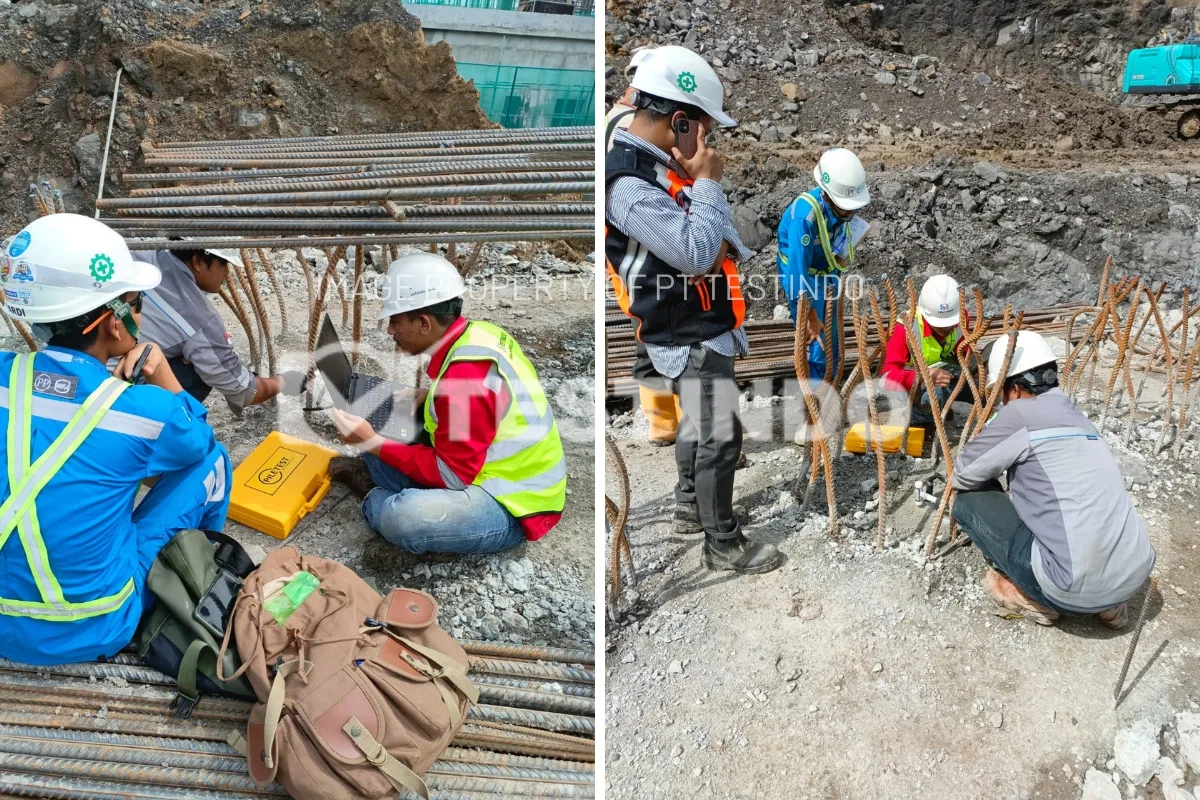

Impact ringan pada kepala tiang saat pelaksanaan Low-Strain Pile Integrity Test.

Low-Strain Pile Integrity Test

Melakukan screening respons gelombang akibat impact ringan untuk meninjau konsistensi tiang dan indikasi perubahan impedance.

Konfigurasi pengujian

Pile head harus dapat diakses, bersih, cukup rata, dan memiliki area beton yang sesuai untuk impact serta coupling sensor. Geometri, panjang rencana, material, umur beton, pile record, titik impact, dan repeatability rekaman ditinjau selama pengujian.

Parameter yang dapat direkam

  • Respons kecepatan atau percepatan terhadap waktu setelah impact ringan.
  • Repeatability waveform dari beberapa titik dan tumbukan yang memenuhi pemeriksaan mutu.
  • Indikasi refleksi ujung atau perubahan impedance yang dapat dikaitkan dengan kedalaman relatif.

Digunakan untuk

PIT membantu screening banyak tiang, membandingkan respons, dan memilih tiang yang memerlukan review record, pengujian ulang, atau metode pelengkap.

Batas interpretasi: PIT tidak mengukur kapasitas aksial. Perubahan penampang, sambungan, material, interaksi tanah, kondisi pile head, pile cap, dan mutu sinyal dapat menghasilkan respons yang tidak memiliki satu interpretasi unik.

Metode

Pendekatan pekerjaan

  • Static Axial Load Test untuk merekam hubungan beban tekan dan pergerakan tiang pada sistem reaksi serta prosedur yang telah disetujui.
  • Static Lateral Load Test untuk merekam defleksi kepala tiang terhadap beban horizontal pada arah dan elevasi yang direncanakan.
  • PDA atau High-Strain Dynamic Test untuk merekam respons gaya dan kecepatan selama impact dengan analisis yang sesuai tujuan pengujian.
  • Crosshole Sonic Logging untuk meninjau kesinambungan beton pada jalur di antara access tube yang telah dipasang.
  • Low-Strain Pile Integrity Test untuk screening waveform dan indikasi perubahan impedance tanpa pembebanan skala besar.

Deliverables

Keluaran yang disepakati

  • Test plan dan method statement yang memuat tujuan, metode, jumlah titik, konfigurasi, urutan, kriteria, serta kebutuhan persiapan.
  • Daftar tiang dan field record yang menghubungkan data dengan posisi, waktu, kondisi, setup, sensor, tahapan beban atau impact, dan pemeriksaan mutu.
  • Kurva beban-pergerakan, rekaman gaya-kecepatan, waveform, profil CSL, tabel, atau keluaran lain sesuai metode yang disepakati.
  • Interpretasi yang memisahkan hasil pengukuran, indikasi, asumsi, ketidakpastian, area tanpa cakupan, dan batas kemampuan metode.
  • Laporan teknis serta rekomendasi untuk review record, pengujian ulang, Static Load Test, coring, investigasi geoteknik, atau kajian engineering lanjutan bila diperlukan.

Alur pekerjaan

Dari tujuan pengujian hingga laporan yang dapat ditelusuri

Alur kerja menjaga hubungan antara data desain, kondisi tiang, konfigurasi pengujian, mutu rekaman, interpretasi, dan keputusan proyek.

  1. 1

    Konfirmasi jenis tiang, tahap proyek, tujuan pengujian, jumlah titik, parameter, acceptance criteria, pihak penelaah, dan target waktu.

  2. 2

    Tinjau drawing, pile schedule, data tanah, beban rencana, installation record, umur material, hasil uji sebelumnya, dan spesifikasi proyek.

  3. 3

    Lakukan survei kesiapan untuk memeriksa pile head, access tube, hammer atau reaction system, datum reference, akses, lifting, izin, dan keselamatan.

  4. 4

    Finalisasi metode, test setup, sensor atau alat ukur, urutan beban atau impact, hold point, stop criteria, pemeriksaan mutu, dan format catatan.

  5. 5

    Laksanakan pengujian dengan pemantauan kondisi, pencatatan waktu serta posisi, pemeriksaan konsistensi, dan pengulangan bila diperlukan.

  6. 6

    Susun data, plot atau profil, interpretasi, asumsi, keterbatasan, perbandingan terhadap kriteria, dan rekomendasi tindak lanjut dalam laporan teknis.

Pengalaman pengujian pondasi

Project PIT pada tipe, akses, dan tahap pekerjaan yang berbeda

Tinjau penerapan Low-Strain Pile Integrity Test pada pondasi tower eksisting, tiang bor untuk quality control konstruksi, serta steel pipe pile pelabuhan di dekat area rencana pengerukan.

Jalur terkait

Layanan dan solusi yang mendukung kebutuhan berikutnya

Layanan terkait

Assessment Infrastruktur

Assessment terintegrasi untuk jembatan, jetty, bendungan, fasilitas migas, dan infrastruktur pertambangan melalui kajian dokumen, inspeksi, pengujian, monitoring, serta analisis.

Tinjau layanan

Diskusikan kebutuhan Anda

Siapkan data tiang sebelum memilih metode pengujian pondasi
