MSR160 Data Logger dengan 4 Analogue Inputs

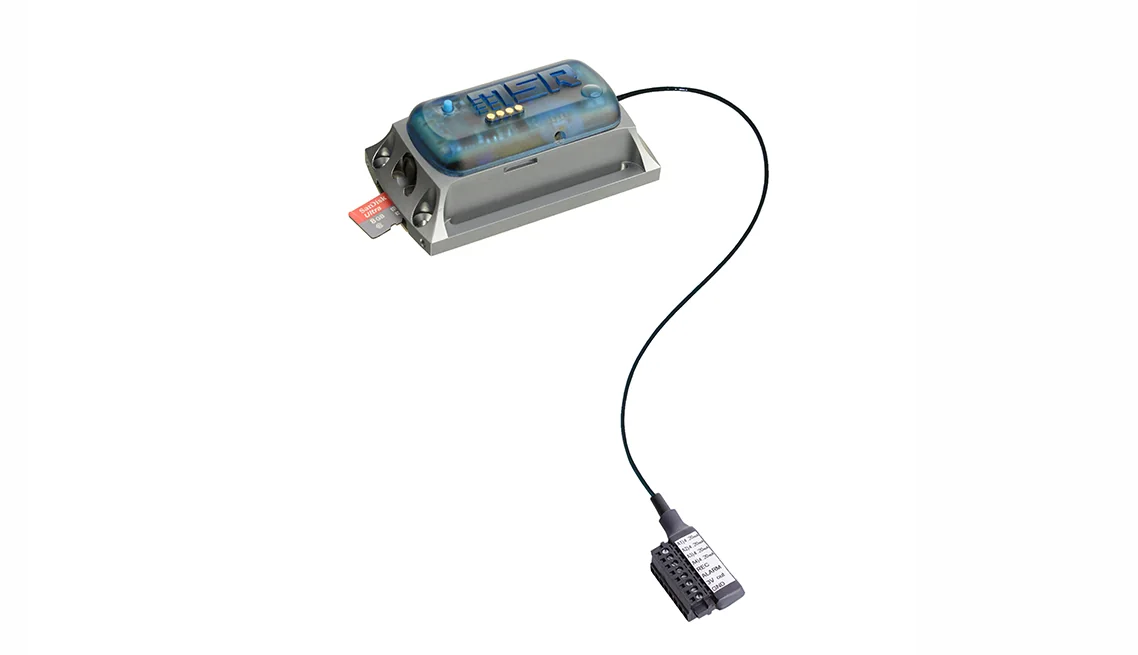

MSR160 menghubungkan empat sensor konvensional ber-output analog ke compact data logger berukuran 39 × 23 × 72 mm. Setiap input dipilih untuk current atau voltage range yang sesuai, lalu data direkam dari hingga 1.000 measurement per detik per channel sampai interval setiap 12 jam. Susunan ini sesuai ketika satu pekerjaan perlu menggabungkan beberapa transmitter, menyimpan data secara lokal, dan memindahkan hasil melalui USB untuk ditinjau di komputer.

Petakan signal range untuk setiap channel

Keempat analogue inputs memiliki resolusi 12-bit. Pilihan current mencakup 0–20 mA dan 4–20 mA. Pilihan voltage mencakup 0–3,0 V, 0,5–4,5 V, 0–5,0 V, 1,0–6,0 V, 0–10,0 V, 0–12,0 V, 0–24,0 V, 0–36,0 V, dan 0–48,0 V.

Kelompok input	Pilihan range	Informasi yang perlu dikonfirmasi
Current	0–20 mA; 4–20 mA	Minimum, maximum, live-zero behavior, sensor supply, scaling, dan kondisi open-circuit
Low-voltage	0–3,0 V; 0,5–4,5 V; 0–5,0 V	Output sensor, offset, toleransi, common reference, dan connector
Medium-voltage	1,0–6,0 V; 0–10,0 V; 0–12,0 V	Signal maximum, transient yang diperkirakan, wiring, dan scaling ke unit engineering
Higher-voltage	0–24,0 V; 0–36,0 V; 0–48,0 V	Maximum continuous signal, proteksi eksternal, grounding, dan batas aman setup

Gunakan range terdekat yang tetap menampung seluruh output normal dan transient yang memang perlu direkam. Range yang terlalu sempit berisiko melewati batas input, sedangkan range yang terlalu lebar mengurangi bagian resolusi 12-bit yang digunakan oleh signal. I/O list perlu menyebut channel number, nama sensor, range, unit, conversion factor, sensor supply, connector, dan fungsi alarm atau start/stop.

Cocokkan sampling rate dengan event dan durasi

Measurement dan storage rate dapat diatur hingga 1.000/s per channel atau diperlambat sampai setiap 12 jam. Pengujian kendaraan, railway, atau perubahan proses yang cepat dapat memerlukan timeline rapat. Environmental monitoring yang berubah lambat biasanya dapat memakai interval lebih panjang. Sensor response, detail event, durasi, jumlah channel aktif, dan kebutuhan analisis perlu ditetapkan bersama agar sampling tinggi menghasilkan informasi yang berguna.

Memori internal menampung lebih dari dua juta measurement values. Opsi microSD menaikkan kapasitas di atas satu miliar values. Hitung kebutuhan dari seluruh analogue inputs dan sensor tambahan; empat channel pada rate tinggi mengisi memori jauh lebih cepat daripada satu channel dengan interval panjang. Tentukan pula kapan data diambil, apakah recording boleh dihentikan, bagaimana nama file dibuat, dan siapa yang memeriksa kapasitas sebelum pengukuran berikutnya.

Tambahkan sensor hanya untuk parameter yang dibutuhkan

MSR160 dapat dikonfigurasi dengan maksimum lima sensor tambahan untuk temperature, relative humidity, air pressure, acceleration, atau light. Hingga dua sensor internal dapat diganti dengan external sensor. Pilihan ini memungkinkan data transmitter analog dibaca bersama kondisi di sekitar logger, tetapi setiap channel tambahan menambah penggunaan memori dan kebutuhan interpretasi.

Temperature tersedia untuk internal −20 hingga +65 °C atau external −40 hingga +125 °C, dengan opsi external lain −55 hingga +125 °C. Relative humidity mencakup 0–100% RH dengan integrated temperature. Pilihan air pressure mencakup 10–2.000 mbar absolute atau 0–14 bar absolute. Acceleration tersedia pada ±15 g dan light pada 0–83.000 lx. Untuk RFQ, tentukan working range, accuracy, internal atau external placement, cable length, response requirement, dan hubungan parameter tersebut dengan keputusan pengukuran.

Pilih IP67 atau microSD berdasarkan kondisi pemasangan

Housing standard PC non-encapsulated memiliki rating IP60, sedangkan versi PC encapsulated pada anodised aluminium case tersedia sebagai waterproof IP67. Slot microSD dengan kartu terpasang hanya memenuhi protection category IP60. Karena itu, kebutuhan memori di atas satu miliar values harus dibandingkan langsung dengan paparan air, debu, akses kartu, dan enclosure tambahan di lokasi.

Unit beroperasi pada −20 hingga +65 °C. MSR menyarankan penyimpanan battery pada +5 hingga +45 °C dan 10–95% RH non-condensing. Rechargeable lithium-polymer battery diisi melalui USB. Halaman produk dan datasheet mencantumkan kapasitas 1.000 mAh dan 900 mAh pada bagian berbeda; minta konfirmasi battery pack serta expected runtime untuk konfigurasi sensor dan sampling yang ditawarkan.

Tetapkan alur konfigurasi, transfer, dan review data

MSR Setup digunakan untuk mengatur channel dan recording. Reader memindahkan data melalui USB, Viewer menampilkan serta mengekspor hasil, dan Online software mendukung pembacaan saat unit terhubung. Pushbutton dapat dikonfigurasi untuk bookmark atau start/stop recording. LED biru menunjukkan recording, merah menunjukkan alarm, dan kuning menunjukkan charging.

Periksa versi software dan firmware, kompatibilitas OS, user access, format ekspor, nama channel, unit, timestamp, backup file mentah, serta template analisis sebelum alat digunakan. Untuk microSD, brief instructions meminta file pada kartu tidak dihapus; transfer dilakukan melalui CARD Reader sesuai workflow MSR.

MSR160 dipilih ketika kebutuhan utamanya adalah empat analogue inputs yang dapat disesuaikan dengan sensor. Untuk shock dan vibration recording dengan accelerometer khusus serta event workflow, bandingkan dengan MSR165 Shock & Vibration Data Logger. Untuk temperature atau humidity monitoring pengiriman dengan report langsung, bandingkan dengan MSR BudgetLine.

Lengkapi RFQ dengan I/O list empat channel, signal range, scaling, sensor supply, sampling rate, durasi, sensor tambahan, memori, housing, kondisi lingkungan, mounting, battery dan charging plan, software/OS, output data, training, jumlah unit, lokasi, serta jadwal. Tinjau detail konfigurasi melalui datasheet MSR160 (PDF) dan alur dasar penggunaan melalui brief instructions MSR160 (PDF).
