MSR165 Shock & Vibration Data Logger ±15 g / ±200 g

MSR165 cocok untuk tim yang perlu membedakan pola vibration saat operasi dari shock event pada barang, kemasan, fixture, atau aset. Konfigurasi perekamannya dapat disusun dari pertanyaan kerja yang jelas: event apa yang ingin dibuktikan, di titik mana respons perlu diukur, berapa lama unit harus merekam, dan siapa yang akan menilai hasilnya.

Untuk maintenance, data dapat membantu membangun baseline atau memeriksa perubahan respons pada operating state tertentu. Untuk pengangkutan dan quality review, data memberi konteks atas kejadian yang terekam. Metode mounting dan acceptance criteria aplikasi perlu ditetapkan bersama logger agar hasil rekaman dapat diterjemahkan menjadi tindakan teknis.

Pilih range ±15 g atau ±200 g dari perkiraan percepatan

MSR165 memakai accelerometer tiga sumbu dengan pilihan ±15 g atau ±200 g. Pilih range berdasarkan respons yang diperkirakan di titik mounting. Range harus mencakup event yang ingin direkam sekaligus memberi detail yang cukup untuk tujuan evaluasi.

Akurasi juga berubah sepanjang range. Pada versi ±15 g, spesifikasinya ±0,15 g untuk 0–5 g dan ±0,3 g untuk 5–15 g. Versi ±200 g memiliki akurasi ±2 g pada 0–15 g, ±5 g pada 15–100 g, dan ±10 g pada 100–200 g, seluruhnya pada kondisi acuan 25 °C. Profil event yang diperkirakan karena itu perlu disampaikan sejak awal, bukan hanya nilai puncaknya.

Logger ini dapat merekam hingga 1.600 pengukuran akselerasi per detik, dengan setting sampling dan penyimpanan 25–1.600 Hz. Sampling lebih rapat membantu melihat detail waktu serta menambah kebutuhan memori, daya, dan disiplin pengambilan data. Dalam shock mode, 32 nilai ukur direkam sebelum event untuk memberi konteks sebelum kejadian. Penilaian kerusakan, kondisi operasi, atau acceptance criteria tetap mengikuti kriteria yang ditetapkan pada pekerjaan.

Pilih housing, memori, dan channel untuk kondisi lapangan

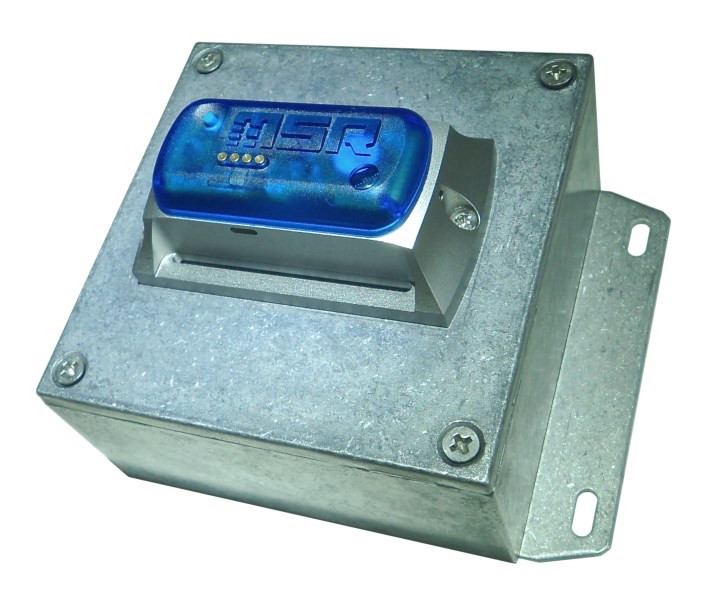

Konfigurasi B8 memakai housing aluminium anodized ber-encapsulation PC, IP67, dan baterai LiPo 1.000 mAh isi ulang dengan durasi hingga sekitar enam bulan. B52 menggunakan cast aluminium splashproof dan dua baterai Li-SOCl₂ 5.800 mAh yang dapat diganti, dengan durasi hingga sekitar lima tahun. Durasi aktual mengikuti sampling, sensor, dan pola penggunaan. Power pack tersedia untuk memperpanjang waktu rekam baterai internal hingga sekitar enam kali. Rentang operasi −20 hingga +65 °C mendukung penggunaan di area industri maupun transportasi; pilihan housing tetap perlu mengikuti paparan lingkungan dan akses servis.

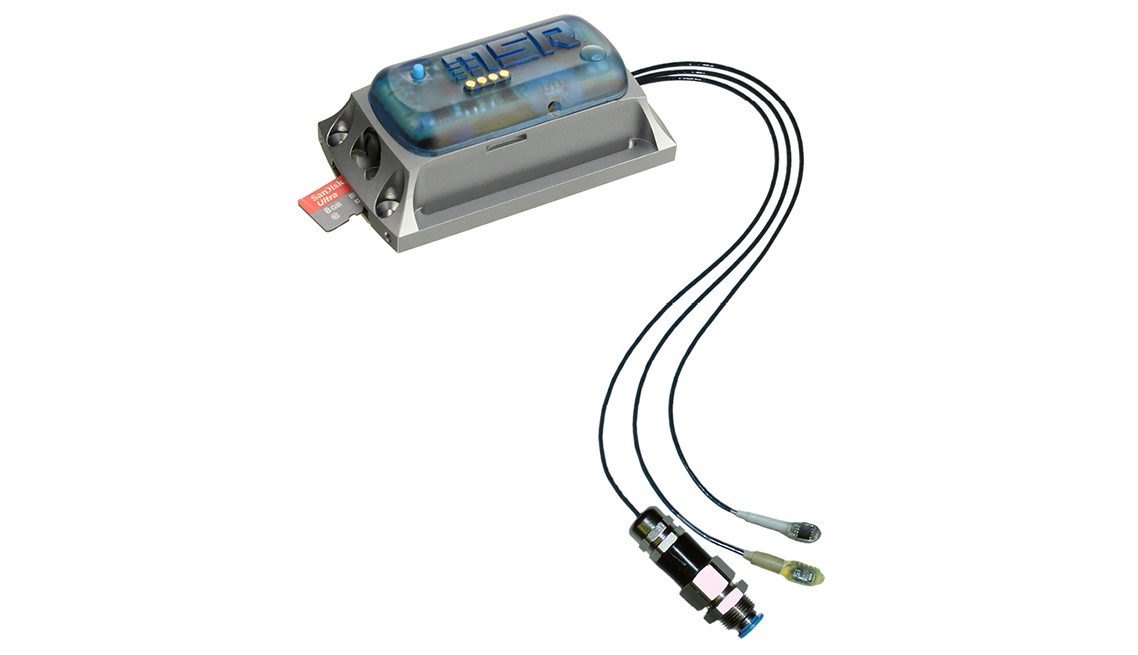

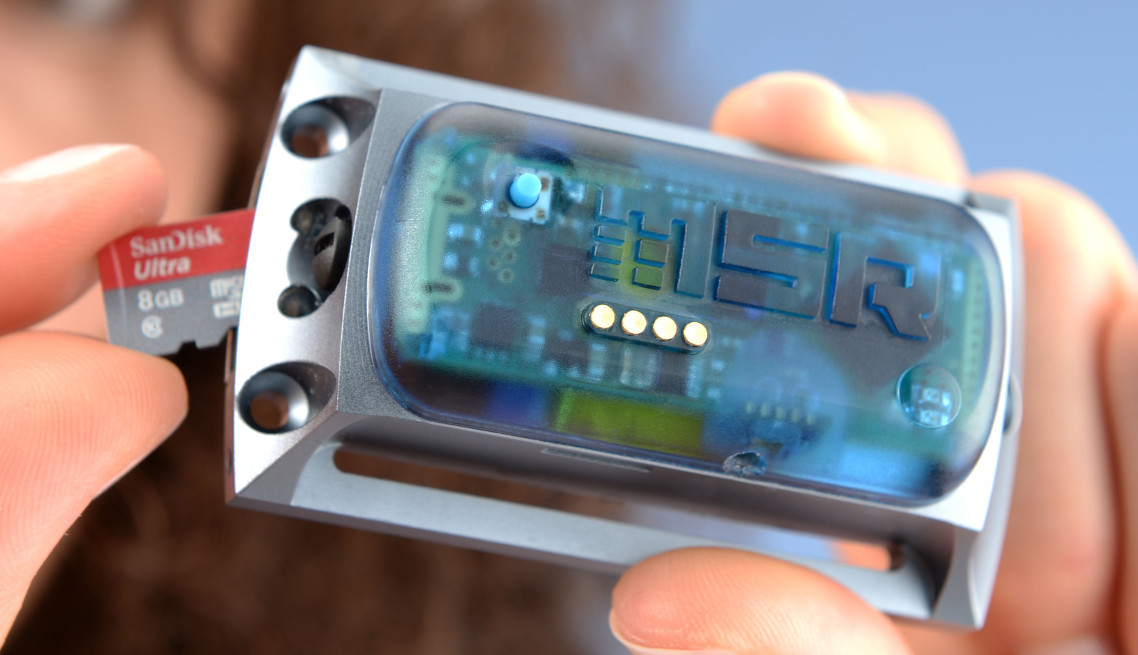

Memori internal menyimpan lebih dari dua juta nilai ukur; microSD opsional memperluasnya melebihi satu miliar. Slot microSD dengan kartu terpasang memiliki kategori proteksi IP60, sehingga kapasitas penyimpanan perlu dipilih bersama proteksi lingkungan. Empat input analog 12-bit mendukung sinyal 0/4–20 mA dan pilihan rentang tegangan 0–3 V hingga 0–48 V, termasuk fungsi alarm output atau start/stop input. Konfigurasi ini dibatasi maksimum dua sensor eksternal dan tidak menyediakan sensor cahaya; kabel sensor tersedia 0,20 m, 1,0 m, atau 1,6 m. Batas tersebut penting saat logger harus menerima sinyal proses sekaligus parameter lingkungan.

Cantumkan range, sampling rate, mounting, dan durasi dalam RFQ

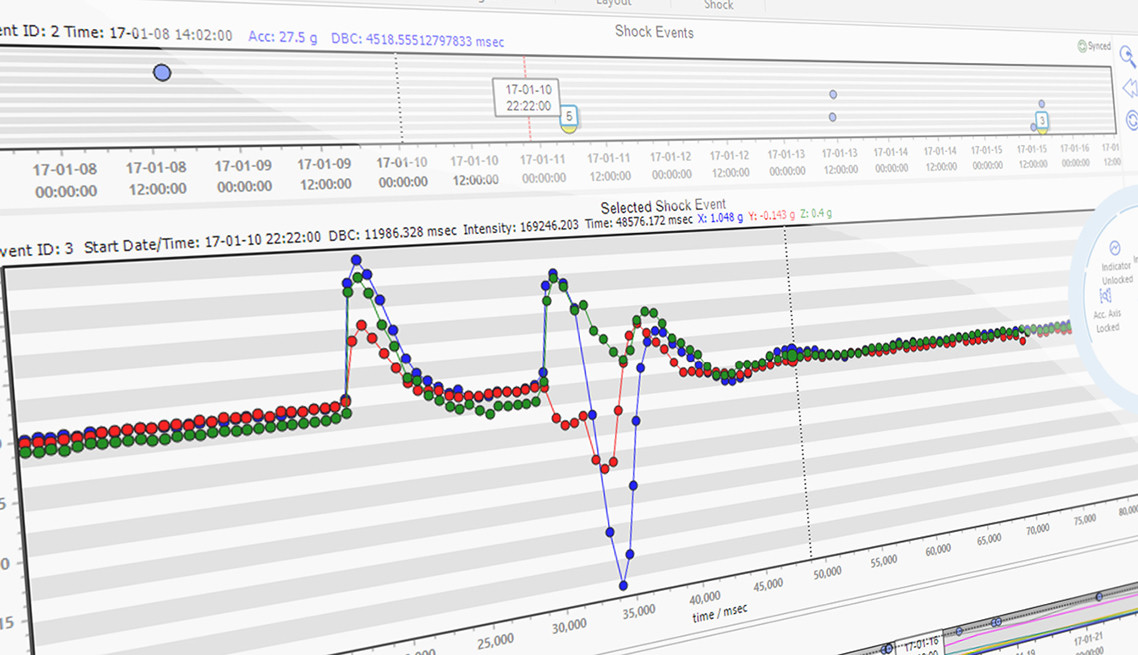

Sertakan objek yang dipantau, tujuan rekaman, range yang diperkirakan, titik dan orientasi mounting, sampling rate atau interval simpan, durasi, housing, kebutuhan channel tambahan, kapasitas memori, dan jumlah unit. Jelaskan pula siapa yang mengonfigurasi logger, mengambil file USB atau microSD, serta mengevaluasi data dengan MSR Setup, Reader, Viewer, Online software, atau MSR ShockViewer. Data tersebut menentukan pilihan accelerometer, housing, memori, sumber daya, dan software yang dicantumkan dalam penawaran.

Gunakan datasheet MSR165 (PDF) dan panduan pemasangan strap/sekrup (PDF) untuk meninjau detail sebelum RFQ.
