MSR85 Dry Ice Temperature Data Logger −85 hingga +70 °C

MSR85 mencatat temperatur produk yang dikirim atau disimpan menggunakan dry ice. PT1000 bekerja pada −85 hingga +70 °C dan terpasang langsung pada housing tanpa external probe. Logger berukuran diameter 50 mm dan tinggi 45 mm ini dapat ditempatkan bersama muatan tanpa menarik kabel sensor keluar dari kemasan.

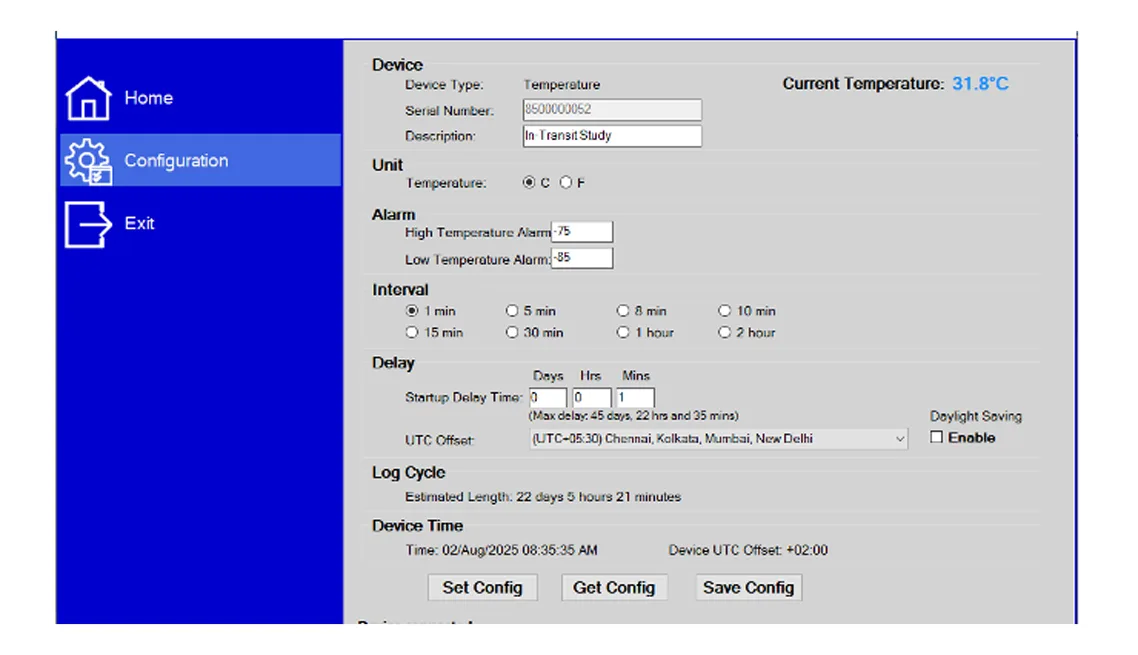

Data logger ini dapat digunakan kembali dengan baterai 3,6 V ½ AA yang dapat diganti. Sebelum setiap penggunaan, operator mengatur identitas shipment, alarm limit, logging interval, start delay, dan timezone melalui MSR85 Configuration Tool. Setelah perjalanan selesai, report PDF dan CSV dibuat otomatis melalui koneksi USB.

Tempatkan housing pada titik yang mewakili muatan

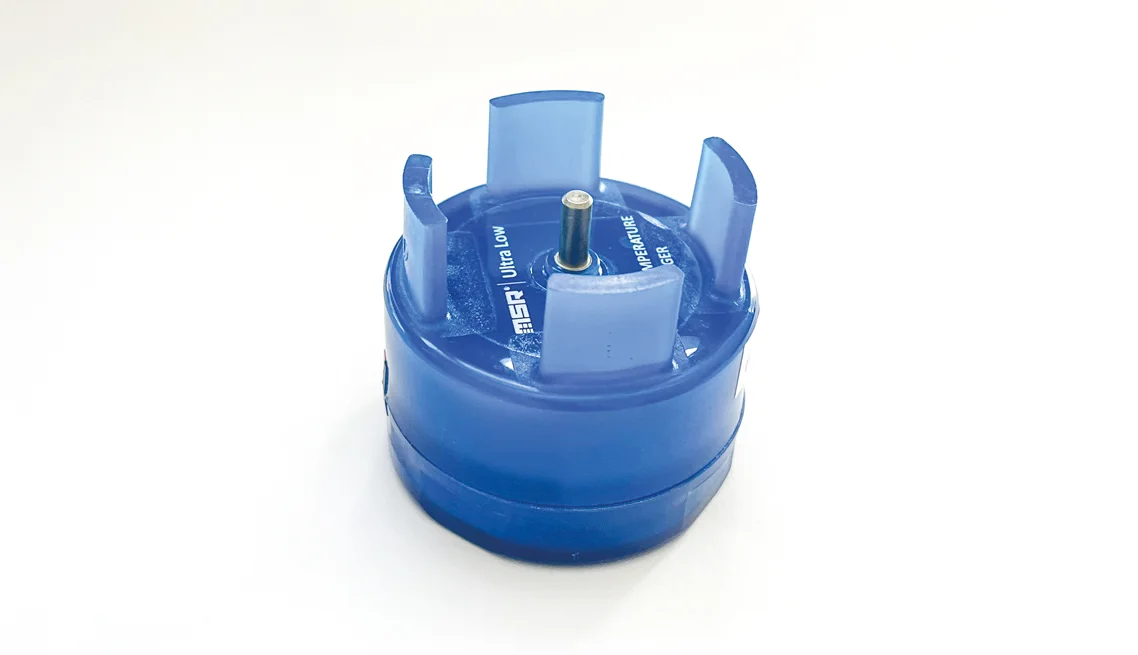

PT1000 yang menyatu dengan housing mengukur temperatur di sekitar unit. Posisi MSR85 perlu mengikuti titik yang ingin dievaluasi, misalnya bagian tengah kemasan, dekat produk, atau lokasi yang ditentukan melalui temperature mapping. Penempatan yang konsisten membuat data antar-shipment dapat dibandingkan menggunakan referensi posisi yang sama.

Range −85 hingga +70 °C mencakup penyimpanan dan pengiriman dengan dry ice serta tahap ketika temperatur naik setelah kemasan dibuka. Akurasinya lebih baik dari ±0,7 °C pada −85 hingga −30 °C dan lebih baik dari ±0,5 °C pada −30 hingga +70 °C, dengan resolusi 0,1 °C. Data tersebut dapat digunakan untuk meninjau apakah high/low alarm terlewati dan berapa lama kondisi itu berlangsung.

Jika housing harus berada di luar titik ukur atau temperature range perlu mencapai −100 hingga +150 °C, bandingkan dengan MSR86 pada seri MSR BudgetLine. MSR85 dipilih ketika housing-mounted sensor, IP67, dan prosedur report PDF/CSV sesuai dengan dry ice shipment yang direncanakan.

Pilih logging interval dari durasi pengiriman

Pilihan logging interval tersedia pada 1, 5, 8, 10, 15, dan 30 menit serta 1 atau 2 jam. Interval pendek memberi detail waktu lebih rapat ketika perubahan temperatur perlu terlihat, sekaligus mengisi memory lebih cepat. Interval panjang mendukung periode monitoring lebih lama dengan detail antar-pembacaan yang lebih renggang.

Memory non-volatile menyimpan 32.000 nilai. Battery life sekitar 100 hari pada interval 10 menit dan berubah mengikuti setting, temperatur operasi, serta kondisi penyimpanan. Untuk shipment panjang, hitung kebutuhan data dan baterai secara terpisah; kapasitas memory yang masih tersedia tidak berarti baterai akan bertahan sampai seluruh slot terisi.

Start delay dapat diatur dari 1 menit sampai 45 hari. Fitur ini memungkinkan logger dikonfigurasi sebelum packing, lalu mulai merekam mendekati jadwal keberangkatan atau tahap cold-chain yang ditetapkan. Waktu komputer dan timezone harus benar agar timestamp dapat dicocokkan dengan packing record, jadwal transportasi, dan serah-terima barang.

Periksa alarm dan status baterai melalui enam LED

Enam LED memisahkan status recording/stop, high/low alarm, dan kondisi baterai. Penerima dapat melakukan pemeriksaan awal tanpa membuka report: LED menunjukkan apakah logger masih merekam, apakah alarm terjadi, dan apakah baterai perlu diganti. High dan low alarm tetap harus diatur dari acceptance criteria produk atau prosedur quality yang berlaku.

Dua secured push button digunakan untuk START dan STOP. Penekanan singkat menampilkan status, sedangkan penekanan lima detik menjalankan perintah start atau stop. Catat serial number logger dan hasil pemeriksaan LED pada dokumen penerimaan agar unit fisik dapat dihubungkan dengan file yang diunduh.

Ambil report PDF dan CSV setelah monitoring selesai

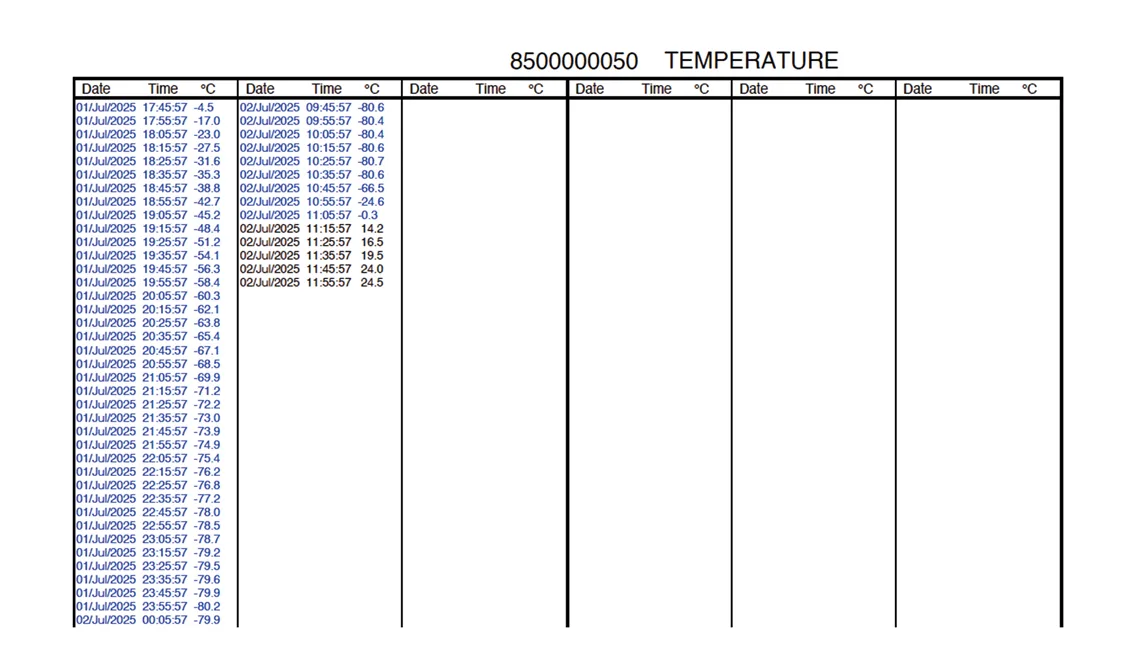

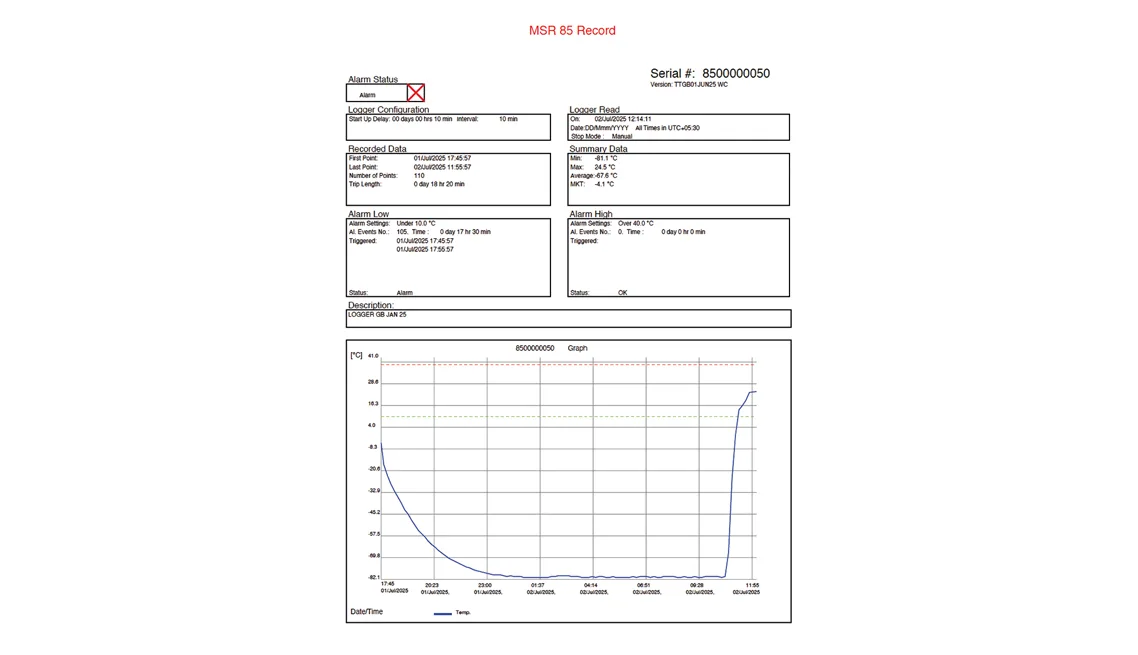

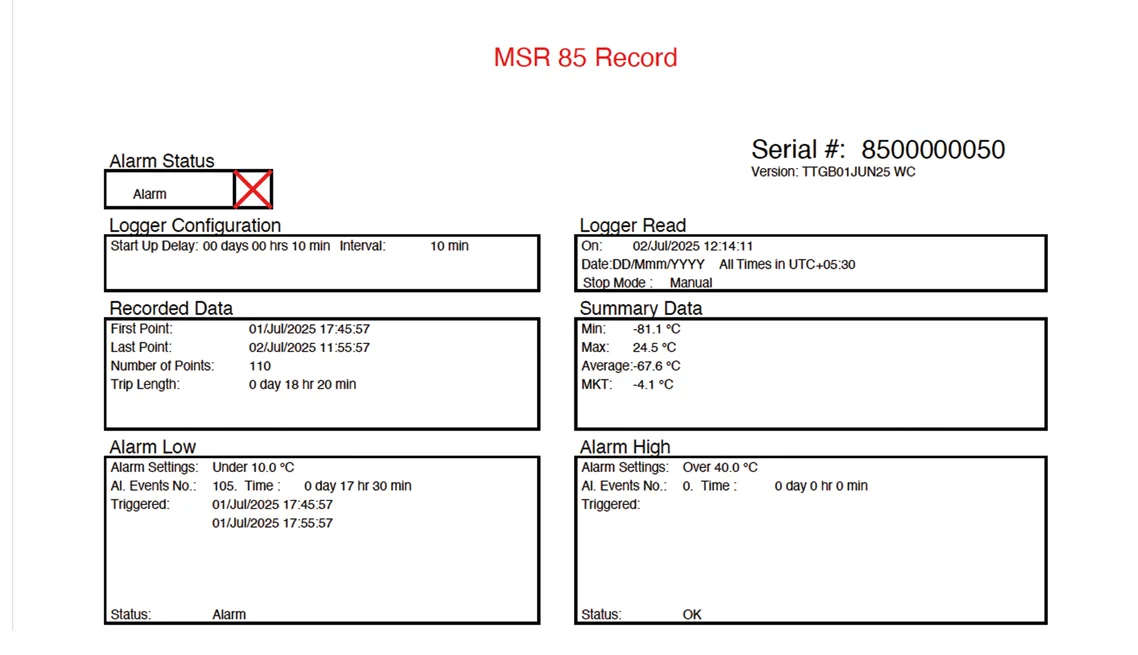

Ketika unit yang sudah dihentikan pertama kali terhubung ke komputer, MSR85 membuat tamper-proof report PDF dan CSV secara otomatis dari data di dalam memory. Proses ini mengurangi pemindahan angka secara manual. LED hijau dan merah berkedip selama report diproses; kabel tetap terhubung sampai kedua LED menyala stabil. PDF memuat graph, measurement table, statistical summary, alarm, serta konfigurasi. CSV menyediakan timestamp dan nilai temperatur untuk evaluasi lanjutan.

Simpan file asli menggunakan nama shipment, serial number logger, dan periode rekam. Salinan 5-point calibration certificate juga tersedia di dalam penyimpanan logger. Certificate standar berlaku satu tahun, sehingga jadwal recalibration perlu dicocokkan dengan sistem quality dan tanggal penggunaan berikutnya. EN 12830 dan 21 CFR Part 11 mendukung kebutuhan dokumentasi, sementara SOP pengguna tetap menetapkan akses file, review, approval, serta penyimpanan record.

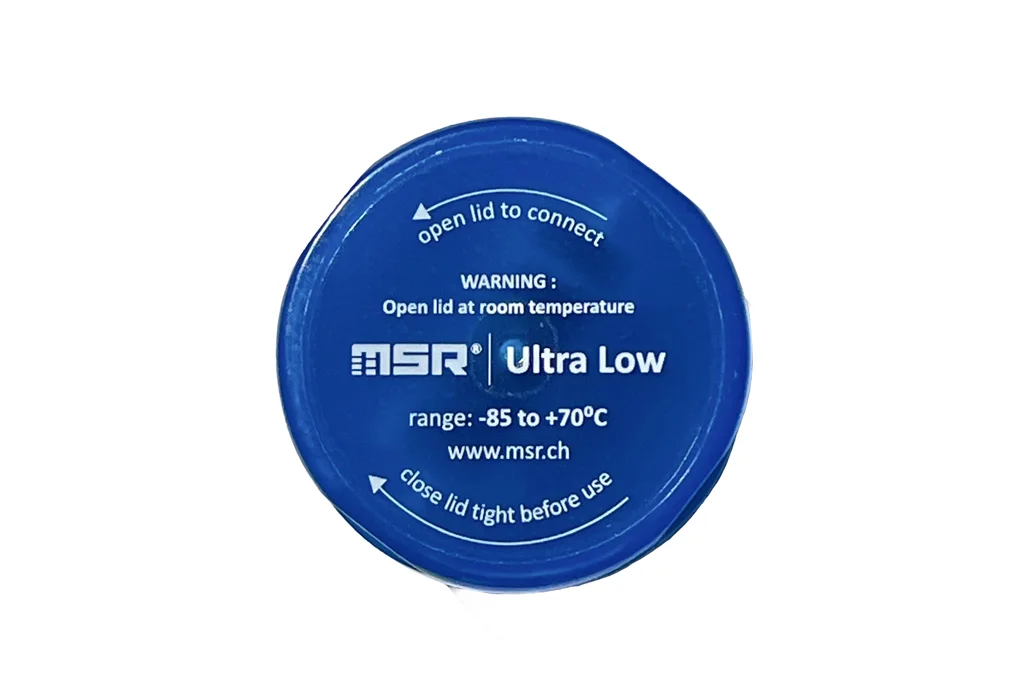

Buka cap dan hubungkan USB hanya pada suhu ruang

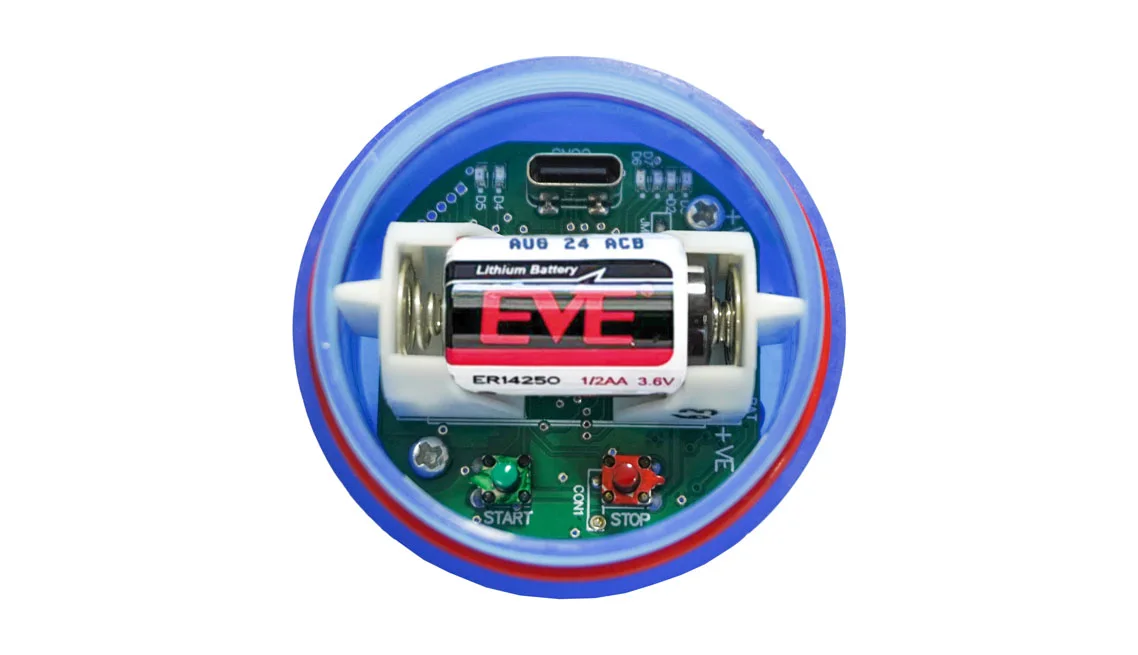

Port USB Type-C berada di dalam housing IP67. Keluarkan logger dari dry ice dan tunggu sampai unit berada pada suhu ruang sebelum membuka cap. Pastikan cap ditutup rapat sebelum unit digunakan kembali agar housing tetap terlindung dari debu dan air sesuai prosedur pemasangan.

Koneksi komputer memakai kabel USB Type-A ke USB Type-C; kabel USB-C ke USB-C tidak didukung. Menghubungkan logger ke komputer akan menghentikan recording secara otomatis setelah sekitar 10 detik. Unduh dan simpan rekaman sebelum mengirim konfigurasi baru karena proses konfigurasi menghapus data lama dari memory.

Cantumkan alarm, calibration, dan rute dalam RFQ

Sertakan jenis produk, temperature range, high/low alarm, acceptance criteria, durasi, logging interval, start delay, timezone, posisi logger, jumlah shipment, dan jumlah unit. Tambahkan calibration requirement, penamaan file, pencatatan serial number, komputer yang digunakan, kebutuhan training, jadwal penggunaan kembali, serta format report yang diterima sistem quality.

Untuk pengiriman udara, laut, atau darat, informasikan carrier dan rute agar persyaratan baterai lithium serta dokumen transportasi dapat diperiksa menggunakan ketentuan yang berlaku pada jadwal pengiriman. Langkah ini diperlukan sebelum unit dimasukkan ke kemasan atau dokumen pengiriman diterbitkan.

Tinjau datasheet MSR85 (PDF) untuk spesifikasi teknis dan manual MSR85 (PDF) untuk konfigurasi, status LED, start/stop, report generation, dan koneksi USB.
