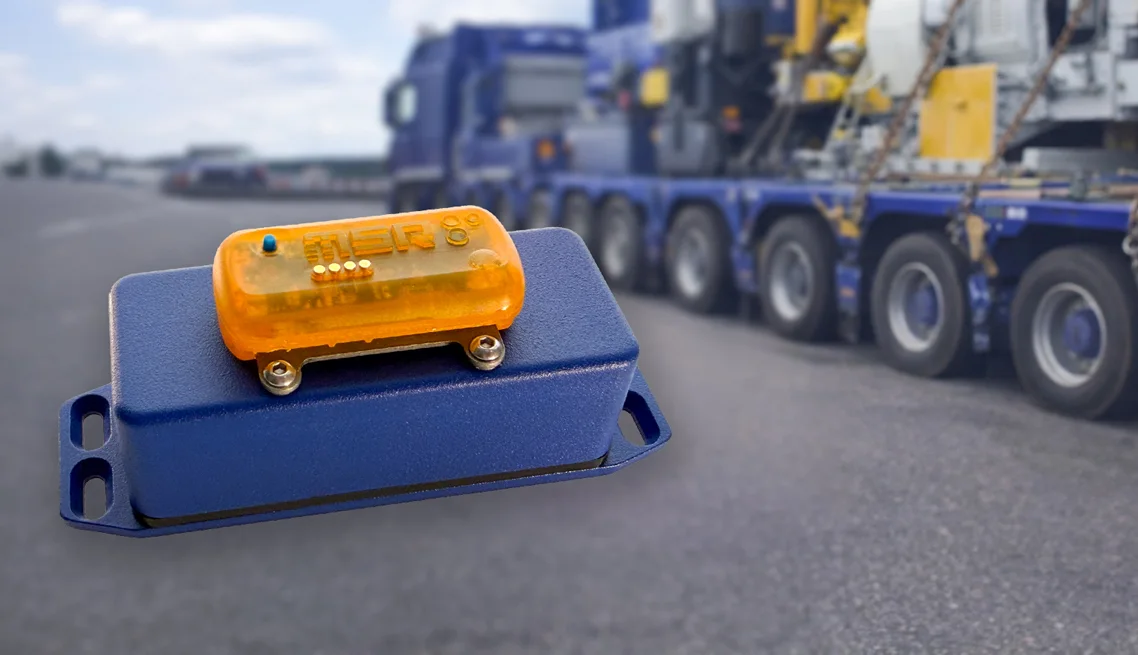

MSR175Pro Heavy-Load Transport Shock Data Logger

MSR175Pro adalah transport shock data logger untuk transformer, mesin berat, dan high-value cargo yang menghadapi impact singkat serta beban dinamis selama lifting, transfer, perjalanan, atau unloading. Sensor acceleration 3-axis di dalam housing menyediakan range selectable ±10, ±20, atau ±40 g dan measurement/storage rate 4 hingga 4.000 Hz, sehingga measurement plan dapat disesuaikan dengan event yang ingin direkonstruksi.

Pilih MSR175Pro dari profil shock dan durasi event

Mulai dari perkiraan peak acceleration, durasi event, arah beban, serta respons yang berpotensi merusak cargo. Range ±10 g memberi cakupan untuk event berlevel lebih rendah, sedangkan ±20 g dan ±40 g memberi margin lebih besar untuk peak yang lebih tinggi. Range dipilih sebelum mission dimulai; karena itu, perkiraan yang terlalu rendah berisiko saturation dan range yang terlalu lebar dapat mengurangi detail relatif pada event kecil.

Sampling rate selectable 4, 8, 16, 31, 62, 125, 250, 500, 1.000, 2.000, atau 4.000 Hz menentukan detail waktu yang direkam. Event yang sangat singkat memerlukan sampling lebih rapat dibanding perubahan orientasi atau beban transport yang berlangsung lambat. MSR175Pro menyediakan anti-aliasing dan decimation filter untuk signal conditioning serta high-pass filter untuk memisahkan komponen dinamis dari gravitational acceleration. Catat range, sampling, filter, dan firmware bersama file setiap mission agar hasil antar-perjalanan dapat dibandingkan.

Untuk kebutuhan yang harus merekam ±15 g dan ±200 g sekaligus serta menghubungkan event ke koordinat GPS/GNSS, pertimbangkan MSR175plus. Jika fokusnya vibration kontinu, input analog, atau sensor eksternal yang lebih modular, tinjau MSR165. Pemisahan ini menjaga konfigurasi MSR175Pro tetap fokus pada event dinamis heavy-load hingga ±40 g.

Pisahkan ring buffer dan event yang harus dipertahankan

Shock threshold dapat diatur dalam increment 0,5 g. Berdasarkan measurement mode, event disimpan pada ring buffer berkapasitas hingga 1.000 kejadian. Additional memory menampung hingga 1.000 event yang melewati second threshold dan tidak dapat ditimpa. Susunan ini memungkinkan threshold pertama menangkap populasi event untuk screening, sementara threshold kedua mempertahankan kejadian yang ditetapkan sebagai prioritas review.

Tentukan threshold dari cargo limit, data referensi, route risk, dan target analisis. Threshold yang terlalu rendah dapat memenuhi ring buffer dengan event minor; threshold yang terlalu tinggi dapat melewatkan konteks yang penting. Sertakan pre/post-event window, event duration, trigger logic, serta proses time synchronization dengan log kendaraan dan custody handover dalam measurement plan.

Pasang logger pada objek dan dokumentasikan sumbunya

Mounting yang kaku memindahkan respons objek ke accelerometer dengan distorsi mekanis yang lebih kecil. Panduan MSR merekomendasikan pemasangan sedekat mungkin ke objek yang dipantau, idealnya langsung pada objek, menggunakan mounting holes, magnet kuat, atau high-strength industrial tape sesuai permukaan. Pemasangan pada packaging atau kendaraan dapat menghasilkan respons yang berbeda dari cargo.

Sejajarkan sumbu logger dengan arah gerak utama dan dokumentasikan posisi serta orientasinya melalui foto, drawing, dan label unit. Dimensi nominal housing adalah 49 × 39 × 122 mm dengan berat sekitar 180 g. Pastikan fastening, torque, adhesive preparation, akses USB, clearance cover, perlindungan benturan, dan prosedur pelepasan tidak mengganggu cargo atau restraint system.

Pilih sensor lingkungan hanya jika datanya akan dipakai

Item 175B54T9AA6PRO mencakup acceleration dan temperature internal. Item 175B54T6H3P5AA6L3PRO menambah relative humidity, air pressure, dan light. Parameter lingkungan memakai interval measurement/storage 10 menit/30 menit. Konfigurasi kedua membantu memberi konteks ketika moisture, pressure change, atau pembukaan enclosure relevan terhadap acceptance dan damage review.

Static acceleration pada tiga sumbu juga diukur setiap 10 menit dan disimpan setiap 30 menit untuk membantu menentukan posisi atau orientasi unit. Data ini merupakan rekaman orientasi berbasis gravity. Koordinat berbasis satelit tersedia pada MSR175plus bila event harus dilengkapi lokasi perjalanan.

Rencanakan data handover sebelum perjalanan dimulai

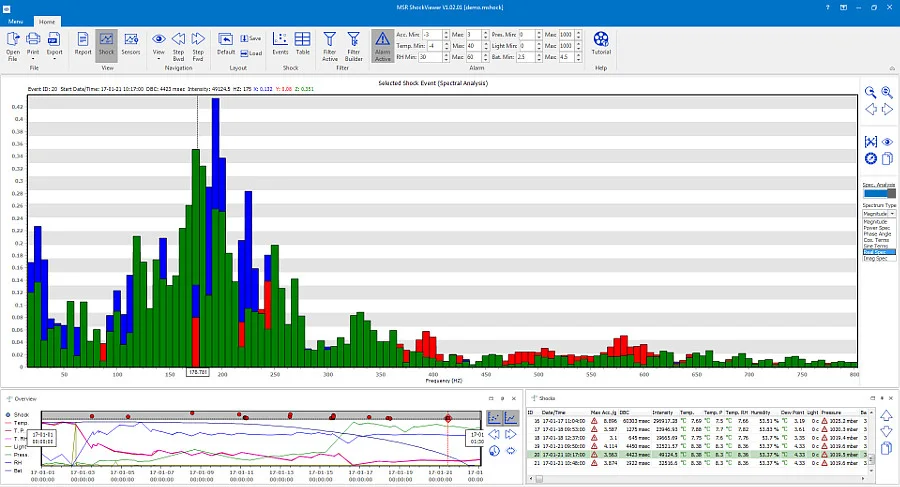

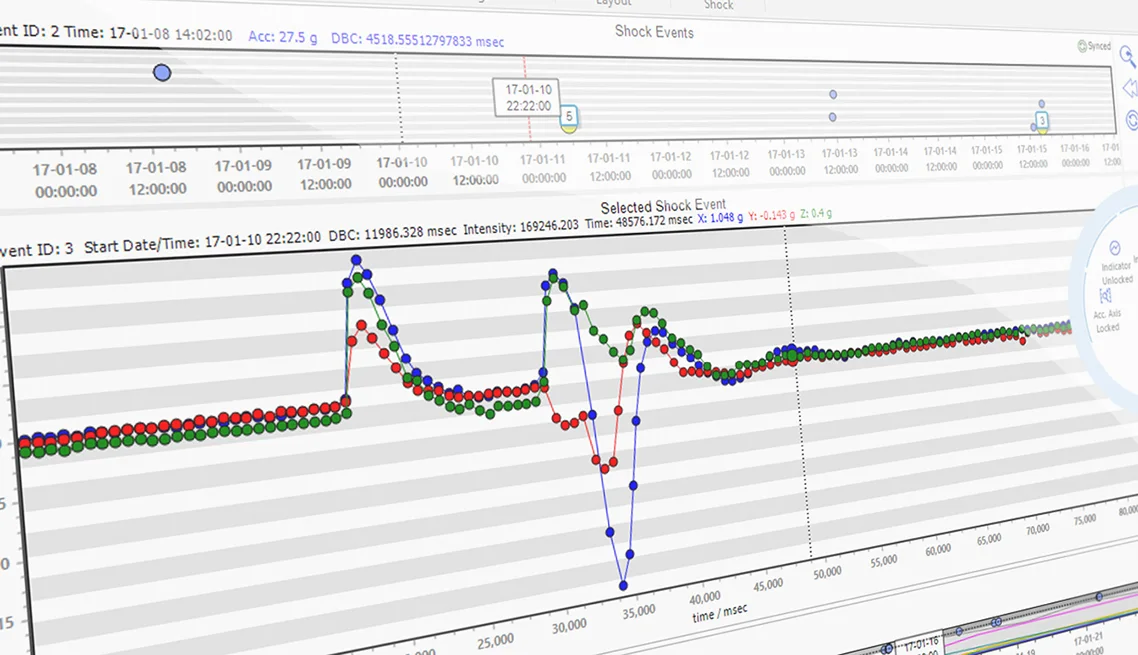

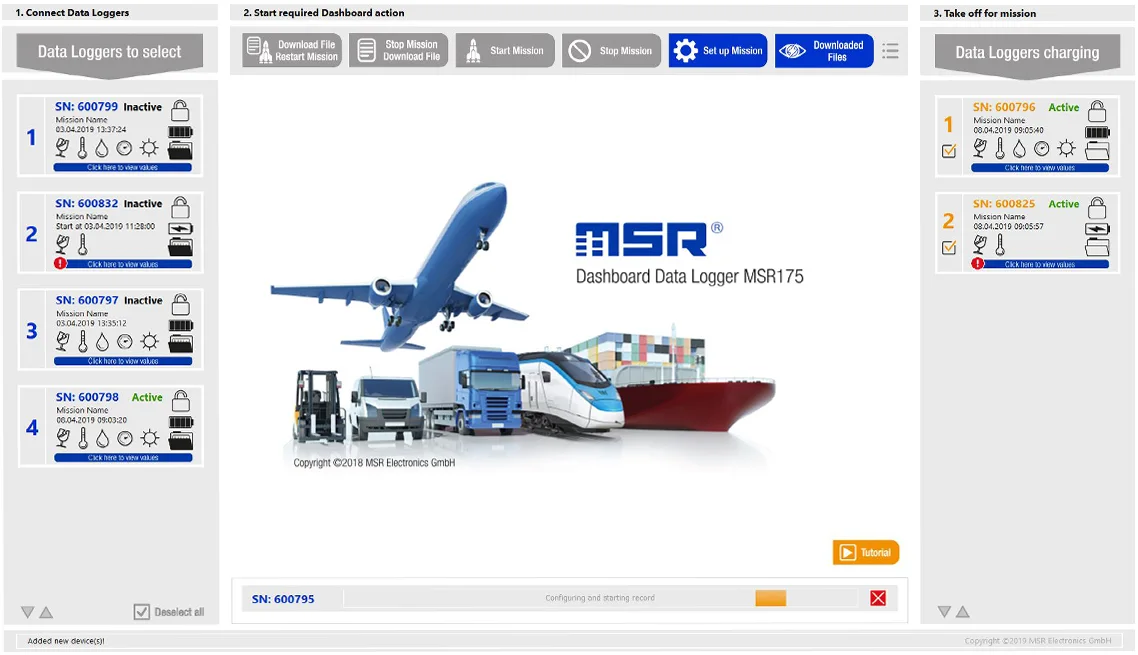

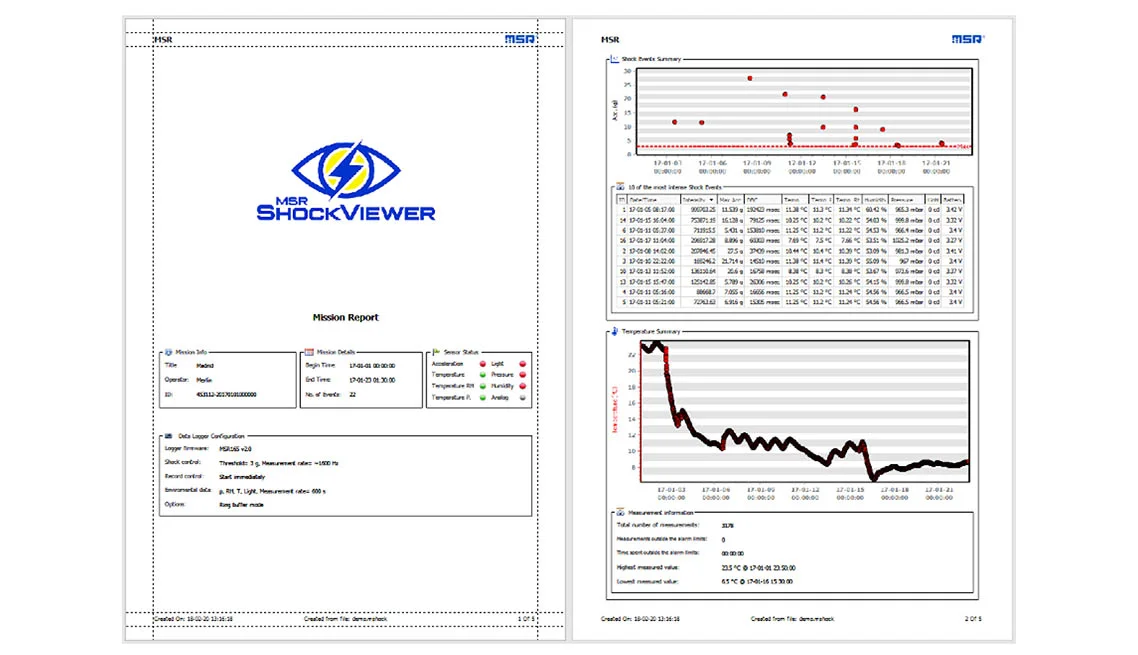

MSR175 Dashboard digunakan untuk membuat mission, mengelola beberapa logger, memulai rekaman, menghentikan mission, dan mengunduh file .m175 melalui USB. MSR ReportGenerator menyiapkan report otomatis, sedangkan MSR ShockViewer Basic mendukung visualisasi dan analisis event. Tetapkan siapa yang mengonfigurasi unit, memegang master setting, mengunduh data pada custody point, menyimpan raw file, membuat report, dan melakukan technical review.

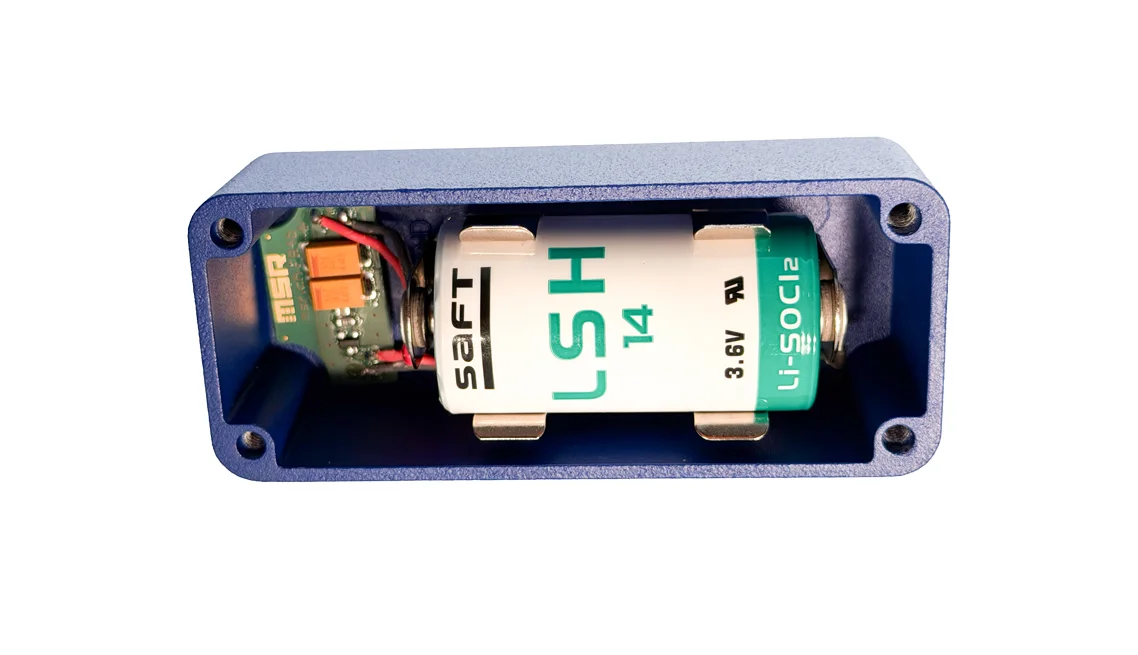

Replaceable Li-SOCl₂ battery 3,6 V 5,8 Ah menyediakan battery life minimum dua tahun pada kondisi konfigurasi yang ditetapkan. Brief instructions mensyaratkan battery replacement dilakukan personel terlatih dengan proteksi ESD. Untuk angkutan udara, periksa status acceptance perangkat dan baterai terhadap carrier, route, serta dokumen yang diminta sebelum logger dipasang.

Sertakan cargo profile, route, transport stages, range, sampling rate, filters, threshold, event window, mounting, sensor lingkungan, jumlah unit, software, format report, analyst, battery plan, dan jadwal. Gunakan datasheet MSR175Pro (PDF), brief instructions (PDF), mounting guide (PDF), dimension sheet versi temperature (PDF), serta dimension sheet versi climate sensor (PDF) untuk menyelaraskan konfigurasi dan pemasangan sebelum RFQ.
