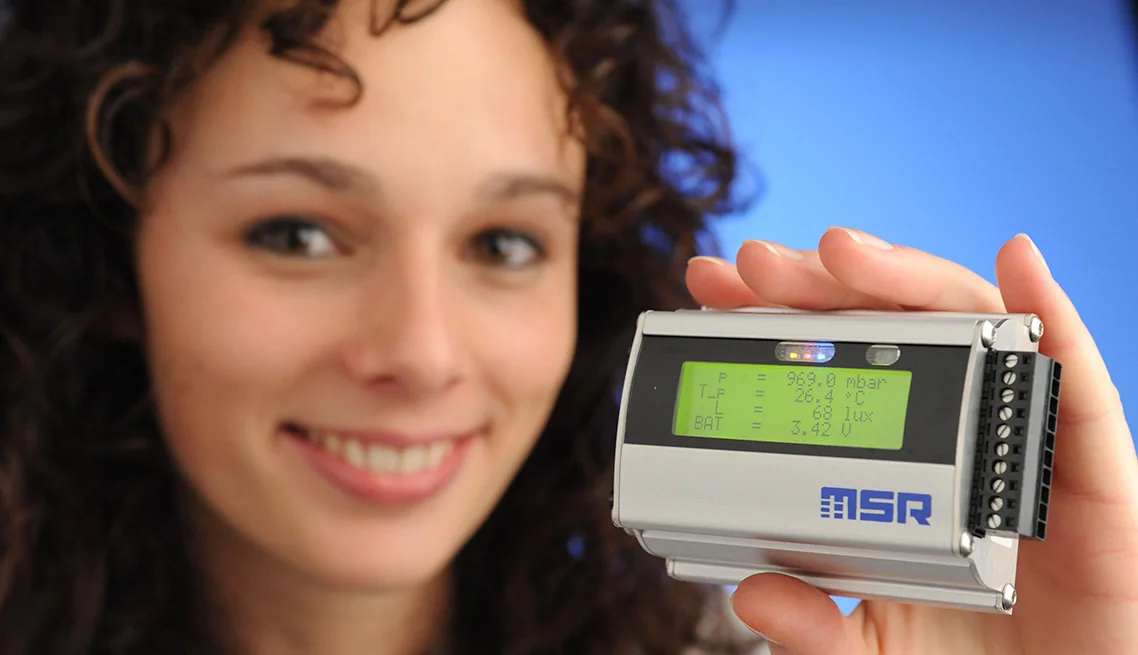

MSR255 Multifunction Data Logger dengan LCD Display
Periksa nilai pengukuran langsung di LCD, rekam parameter yang dibutuhkan, lalu pindahkan data melalui USB. Pilih sensor, analogue inputs, dan housing sesuai titik ukur serta kondisi pemasangan.
- Memantau temperature, humidity, pressure, atau light sambil memeriksa nilai dan status alat langsung pada LCD di titik pemasangan.
- Merekam kondisi pada titik yang terpisah dari logger menggunakan pilihan sensor eksternal dan panjang kabel yang sesuai.
- Menggabungkan data sensor lingkungan dengan hingga empat transmitter ber-output current atau voltage melalui analogue inputs opsional.
Periksa kondisi di lokasi dan rekam perubahannya dengan MSR255
Pengecekan di lokasi sering membutuhkan dua hal sekaligus: nilai yang dapat dibaca saat itu juga dan rekaman perubahan untuk ditinjau setelah pengukuran. MSR255 menyediakan LCD empat baris serta memori lebih dari dua juta nilai dalam satu data logger. Anda dapat memilih sensor untuk temperature, humidity, air pressure, acceleration, atau light, lalu menambahkan empat analogue inputs bila pekerjaan juga melibatkan transmitter ber-output current atau voltage.
Tampilkan nilai yang dibutuhkan operator

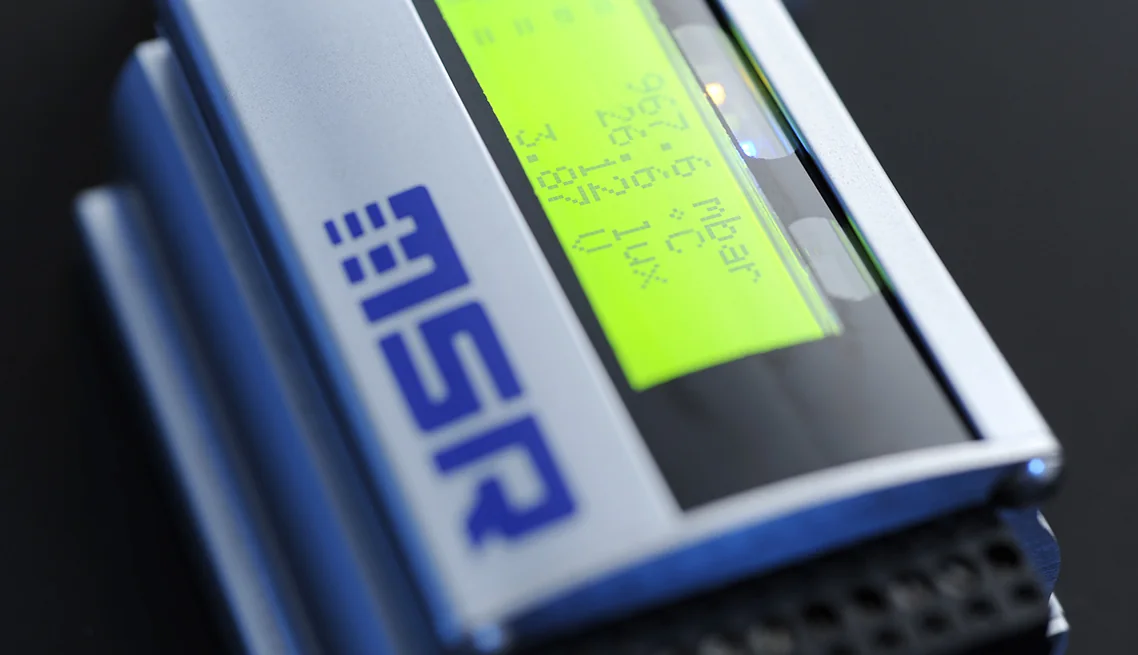

LCD dengan backlight memiliki empat tampilan yang dapat dikonfigurasi, masing-masing memuat hingga empat nilai atau batas pengukuran. Pilih channel, status baterai, dan informasi alarm yang paling berguna untuk pemeriksaan rutin. Operator dapat membaca kondisi di titik pemasangan, sementara data rekaman dipindahkan melalui USB ketika diperlukan untuk analisis atau dokumentasi.
Pengaturan tampilan dilakukan melalui software MSR. Karena itu, tentukan nama channel, satuan, batas pengukuran, dan susunan nilai sebelum alat dipasang. Dua tombol pada unit digunakan untuk navigasi dan pengoperasian; LED membantu memeriksa status recording, alarm, serta charging.
Pilih sensor berdasarkan lokasi pengukuran

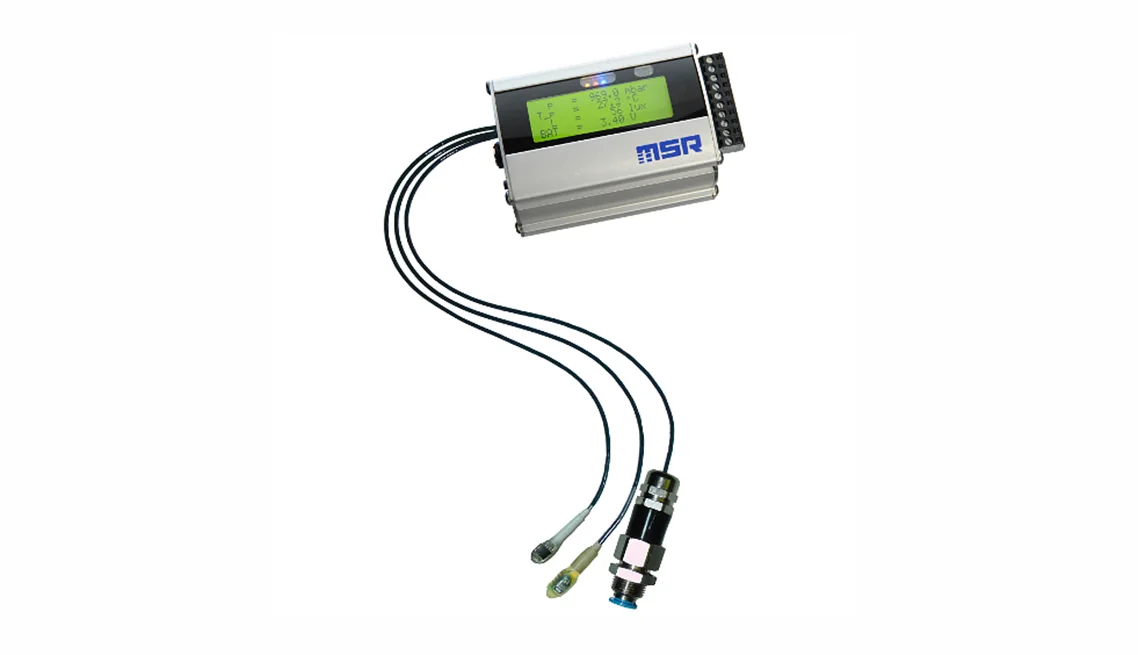

Sensor internal sesuai ketika kondisi di sekitar badan logger mewakili titik yang ingin dipantau. Sensor eksternal berguna ketika probe perlu ditempatkan lebih dekat ke objek atau pada titik terpisah, sementara display tetap mudah dijangkau. Pilihan kabel pada konfigurasi pemesanan adalah 0,20 m, 1,00 m, atau 1,60 m.
Temperature eksternal dapat mencakup −55 hingga +125 °C, sedangkan badan logger tetap bekerja pada −20 hingga +65 °C. Pisahkan kebutuhan range probe dari kondisi pemasangan unit. Untuk pressure, pilih sensor 0–2.000 mbar absolute atau 0–14 bar absolute sesuai tekanan yang akan direkam. Sertakan kebutuhan humidity, light, atau acceleration hanya bila datanya membantu menjawab pertanyaan pengukuran Anda.

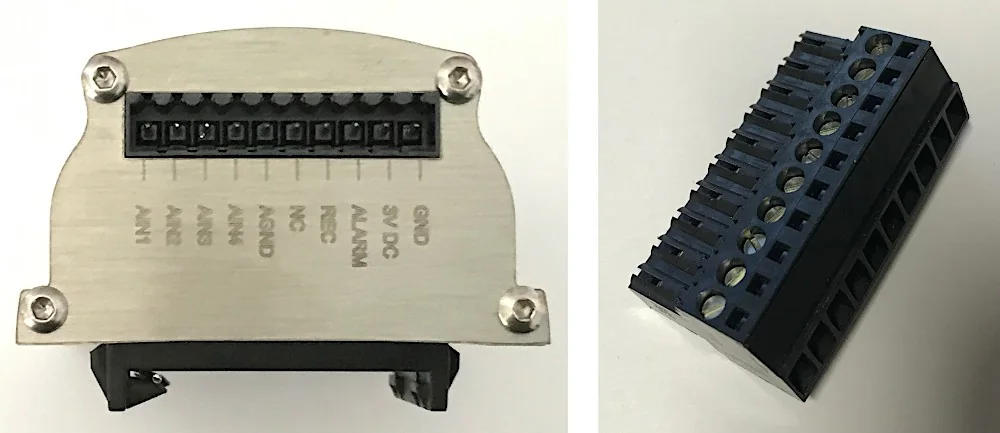

Gabungkan transmitter dengan empat analogue inputs opsional
Jika parameter diukur oleh transmitter terpisah, MSR255 dapat dipesan dengan empat analogue inputs 12-bit. Pilihan current mencakup 0–20 mA dan 4–20 mA, sedangkan pilihan voltage tersedia dari 0–3 V hingga 0–48 V. Range setiap input ditetapkan dalam konfigurasi pesanan agar sesuai dengan output transmitter.
Opsi ini juga menyediakan alarm output, input start/stop recording, serta switching power supply untuk sensor. Waktu penyalaan sebelum pengukuran dapat diatur untuk memberi kesempatan sensor melakukan warm-up. Kirim I/O list berisi output, unit, scaling, wiring, kebutuhan daya, dan waktu stabilisasi setiap transmitter agar konfigurasi dapat ditinjau bersama.
Sesuaikan detail rekaman dengan durasi pekerjaan
Interval sensor lingkungan dan analogue inputs dapat diatur dari satu nilai per detik hingga satu nilai setiap 12 jam. Pilih interval yang cukup rapat untuk menangkap perubahan yang ingin dievaluasi. Jumlah channel aktif dan interval rekaman menentukan seberapa cepat kapasitas memori digunakan; sertakan durasi pekerjaan serta jadwal download saat menyusun konfigurasi.
Untuk acceleration tiga sumbu ±15 g, pengukuran internal dapat berlangsung pada 3.200 Hz, kemudian data disimpan sekitar 50 Hz setelah digital filtering. Gunakan karakteristik data tersimpan tersebut untuk menilai kecocokan terhadap gerakan yang akan dianalisis. Bila kebutuhan utama Anda adalah shock atau vibration recording dengan pilihan accelerometer dan workflow khusus, bandingkan dengan MSR165.
Cocokkan housing dan daya dengan pemasangan
Pilih housing standard 255B10 IP60 atau versi encapsulated 255B11 IP67 berdasarkan paparan di lokasi. Housing aluminium dilengkapi dudukan rel TS35. Sediakan ruang untuk membaca display, menekan tombol, menghubungkan kabel sensor, dan mengakses USB pada unit berukuran 78 × 62 × 38 mm.
Baterai lithium-polymer 2.300 mAh dapat diisi melalui USB; external power supply juga dapat digunakan. Rencanakan sumber daya berdasarkan interval, sensor aktif, penggunaan display, kebutuhan supply transmitter, dan akses charging. Untuk pekerjaan panjang, sertakan pengaturan lengkap tersebut ketika meminta estimasi kebutuhan daya.
Siapkan alur pembacaan dan penawaran
MSR Setup mengatur channel, tampilan, dan recording. Reader memindahkan data melalui USB, Viewer membantu menampilkan serta mengekspor hasil, dan Online software digunakan untuk pembacaan saat terhubung ke komputer. Paket software disertakan tanpa biaya; pastikan kompatibilitas komputer dan format ekspor yang dibutuhkan sebelum penggunaan.
Jika prioritasnya empat analogue inputs dengan rate lebih tinggi, tinjau MSR160. Untuk titik ukur yang memerlukan transfer melalui WiFi, pertimbangkan MSR145W2D. MSR255 sesuai untuk kebutuhan yang menggabungkan rekaman lokal, sensor pilihan, dan pembacaan langsung melalui LCD.
Untuk penawaran, kirim parameter, range, accuracy, posisi sensor, panjang kabel, output transmitter, interval, durasi, kondisi lokasi, sumber daya, jumlah unit, serta jadwal. Gunakan datasheet MSR255 (PDF), brief instructions (PDF), dan user manual (PDF) untuk meninjau detail teknis dan alur penggunaan.
Kapan produk ini dipertimbangkan?
- Memantau temperature, humidity, pressure, atau light sambil memeriksa nilai dan status alat langsung pada LCD di titik pemasangan.
- Merekam kondisi pada titik yang terpisah dari logger menggunakan pilihan sensor eksternal dan panjang kabel yang sesuai.
- Menggabungkan data sensor lingkungan dengan hingga empat transmitter ber-output current atau voltage melalui analogue inputs opsional.
- Mendokumentasikan acceleration dan orientasi tiga sumbu pada peralatan, dengan data akselerasi tersimpan sekitar 50 Hz setelah digital filtering.

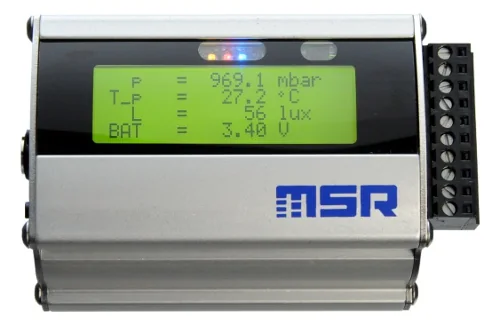

LCD, sensor eksternal, dan koneksi MSR255
Pilih sensor, input transmitter, dan interval sesuai pekerjaan
- 1
Tentukan parameter yang diperlukan, working range, accuracy, dan keputusan yang akan diambil dari datanya. MSR255 dikonfigurasi untuk kebutuhan tersebut sebelum pemesanan.
- 2
Pilih sensor internal untuk kondisi di sekitar logger atau sensor eksternal untuk titik ukur terpisah. Sertakan posisi probe, panjang kabel 0,20 m, 1,00 m, atau 1,60 m, serta kebutuhan jumlah sensor.
- 3
Untuk temperature eksternal hingga +125 °C, tempatkan probe pada titik ukur dan jaga badan logger dalam batas operasi −20 hingga +65 °C.
- 4
Susun I/O list bila menggunakan empat analogue inputs opsional. Cantumkan output current atau voltage, range setiap channel, unit, scaling, wiring, dan kebutuhan sensor supply serta waktu warm-up.
- 5
Cocokkan interval rekaman dengan kecepatan perubahan parameter dan durasi pekerjaan. Perhitungkan seluruh channel aktif terhadap memori lebih dari dua juta nilai dan jadwal pengambilan data.
- 6
Untuk acceleration, gunakan storage rate sekitar 50 Hz setelah filtering sebagai dasar kebutuhan analisis; pengukuran internal 3.200 Hz menghasilkan data yang telah difilter sebelum disimpan.
- 7
Pilih housing 255B10 IP60 atau 255B11 encapsulated IP67 berdasarkan paparan di lokasi. Pastikan akses display, tombol, USB, koneksi sensor, dan mounting TS35 sesuai pemasangan.
- 8
Tentukan nilai, batas, dan status yang perlu tampil pada LCD; kebutuhan alarm output dan start/stop input; rencana daya; komputer untuk software MSR; format ekspor; jumlah unit; dan jadwal.
Spesifikasi utama
- Display
- LCD empat baris dengan backlight; empat tampilan yang dapat dikonfigurasi, hingga empat nilai atau batas pengukuran per tampilan
- Pilihan sensor
- Hingga lima jenis parameter; sensor internal atau hingga empat sensor eksternal sesuai konfigurasi
- Parameter
- Temperature, relative humidity, air pressure, 3-axis acceleration/attitude, dan light
- Memori
- Lebih dari 2.000.000 nilai pengukuran
- Interval sensor lingkungan dan analogue inputs
- 1 nilai/detik hingga satu nilai setiap 12 jam
- Measurement rate acceleration
- Hingga 3.200 Hz
- Storage rate acceleration
- Sekitar 50 Hz setelah digital filtering
- Acceleration range
- ±15 g; kondisi operasi −20 hingga +65 °C
- Accuracy acceleration
- ±0,15 g pada 0–5 g; ±0,25 g pada 5–10 g; ±0,45 g pada 10–15 g; pada +25 °C
- Interval attitude
- 1 nilai/detik hingga satu nilai setiap 12 jam
- Temperature
- Internal −20 hingga +65 °C; eksternal −55 hingga +125 °C
- Accuracy temperature
- ±0,5 °C pada −10 hingga +65 °C; sensor eksternal ±2 °C pada −55 hingga +125 °C
- Relative humidity
- 0–100% RH dengan integrated temperature; sensor internal −20 hingga +65 °C, eksternal −20 hingga +85 °C
- Accuracy humidity
- ±2% RH pada 10–85% RH; ±4% RH pada 85–95% RH; berlaku pada 0 hingga +40 °C
- Air pressure P
- 0–2.000 mbar absolute; accuracy ±2,5 mbar pada 750–1.100 mbar absolute dan +25 °C; sensor internal −20 hingga +65 °C, eksternal −20 hingga +85 °C
- Air pressure P2
- 0–14 bar absolute; accuracy ±50 mbar pada 1–10 bar absolute dan +25 °C; kondisi operasi −20 hingga +65 °C
- Light
- 0–65.000 lx; sensitivitas maksimum pada 500 nm
- Panjang kabel sensor eksternal
- Pilihan 0,20 m, 1,00 m, atau 1,60 m pada konfigurasi pemesanan
- Analogue inputs opsional
- 4 channel, resolusi 12-bit; E3333 untuk empat input 0–3,0 V atau Exxxx dengan pilihan range per input
- Current input ranges
- 0–20 mA atau 4–20 mA
- Voltage input ranges
- 0–3,0 V; 0,5–4,5 V; 0–5,0 V; 1,0–6,0 V; 0–10,0 V; 0–12,0 V; 0–24,0 V; 0–36,0 V; atau 0–48,0 V
- Fungsi tambahan opsi analogue inputs
- Alarm output, switching power supply untuk sensor, dan input start/stop recording; lead time sensor supply dapat diatur
- Housing dan mounting
- Anodised aluminium industrial case dengan top-hat rail snapper TS35
- Housing IP60
- 255B10 standard, non-encapsulated
- Housing IP67
- 255B11 encapsulated
- Dimensi dan berat
- 78 × 62 × 38 mm; sekitar 222 g
- Power supply
- Rechargeable lithium-polymer battery 2.300 mAh, charging melalui USB; external power supply dapat digunakan
- Interface
- USB Mini-B
- Pengoperasian dan indikator
- Dua tombol; fungsi bookmark atau start/stop recording; LED biru untuk recording, merah untuk alarm, kuning untuk charging
- Software
- MSR Setup, Reader, Viewer, dan Online software disertakan tanpa biaya
- Kondisi operasi logger
- −20 hingga +65 °C
- Kondisi penyimpanan
- +5 hingga +45 °C, ideal untuk baterai; 10–95% RH non-condensing
- Compliance
- EU RoHS/WEEE
Butuh bantuan?
Siapkan kebutuhan pengukuran untuk penawaran MSR255
- Parameter, working range, accuracy, jumlah titik ukur, posisi probe, dan panjang kabel
- Output setiap transmitter, range input, unit, scaling, sensor supply, alarm, dan start/stop
- Interval rekaman, durasi, jumlah channel aktif, jadwal download, serta nilai yang perlu tampil pada LCD
- Housing IP60 atau IP67, kondisi lokasi, mounting, sumber daya, software, jumlah unit, dan jadwal
