PT HCC High Capacity Compression Load Cell 90–450 t

PT HCC adalah compression canister load cell untuk sistem yang harus mengukur gaya sangat besar dalam ruang mekanis yang terkontrol. Empat kapasitas standard—90, 180, 225, dan 450 t—menggunakan fully welded stainless steel case bersealing IP68, output 2 mV/V, serta kabel integral 9 m. Aplikasinya mencakup concrete dan material testing, break testing, bridge weight measurement, tank, hopper, dan test frame civil engineering.

Pilih kapasitas dari peak compression load pada setiap sensor

Mulai perhitungan dari beban yang benar-benar diterima satu load cell. Masukkan dead load, preload, peak test load, distribusi beban, faktor dinamis, ketidaksejajaran, dan skenario overload. HCC memiliki service load 100%, safe load 120%, safe side load 10% dari axial load, serta ultimate load 300% dari kapasitas nominal. Batas tersebut perlu dibaca bersama desain frame, mounting, mechanical stop, dan konsekuensi keselamatan sistem.

Model	Order code	Kapasitas	A × H	R pada drawing	Thread T	Berat
HCC-90	HCC0090T000XXX	90 t	150,6 × 184,5 mm	400 mm	M20 × 1,5; depth 25 mm	14 kg
HCC-180	HCC0180T000XXX	180 t	150,6 × 184,5 mm	400 mm	M20 × 1,5; depth 25 mm	14 kg
HCC-225	HCC0225T000XXX	225 t	165 × 229 mm	400 mm	M20 × 1,5; depth 25 mm	23 kg
HCC-450	HCC0450T000XXX	450 t	177 × 304,8 mm	1.143 mm	M20 × 1,5; depth 32 mm	62 kg

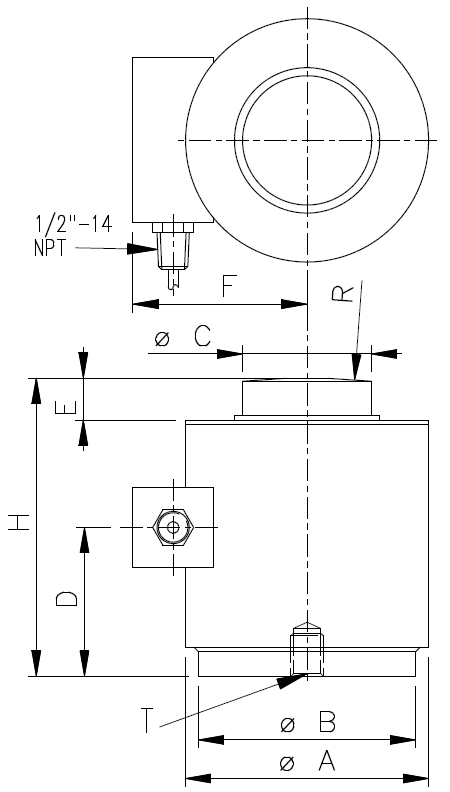

Gunakan drawing lengkap untuk memeriksa diameter B/C, posisi cable entry, dimensi D/E/F, permukaan atas dan bawah, serta clearance di sekitar badan sensor. Kapasitas yang lebih besar mengubah envelope mekanis secara signifikan; HCC-450 memiliki berat 62 kg dan tinggi 304,8 mm sehingga handling serta akses instalasinya perlu direncanakan sejak desain.

Jaga gaya tetap aksial melalui mounting dan load path

HCC mengukur compression melalui canister dan permukaan tumpunya. Alignment, kerataan, kekakuan, serta centering pada struktur menentukan bagaimana gaya diteruskan ke sensing element. Standard mounting tersedia dari pabrikan, sedangkan konfigurasi final dipilih dari geometri frame, arah gaya, pergerakan, serta kebutuhan pelepasan sensor.

Pada concrete strength atau material testing machine, HCC berperan sebagai elemen pengukuran gaya di dalam test frame. Kapasitas frame, hydraulic system, platen, control mode, data acquisition, dan kalibrasi bersama-sama menentukan performa mesin uji. Pada tank atau hopper, hitung distribusi beban di seluruh support dan perubahan akibat pengisian. Untuk bridge weight measurement, tetapkan jumlah titik, load transfer, synchronisation channel, serta prosedur pemasangan berdasarkan struktur yang diukur.

Safe side load 10% dari axial load menyediakan batas sensor untuk evaluasi mekanis. Gunakan guide, seat, atau mounting yang sesuai agar lateral movement, bending moment, dan beban eksentrik dikendalikan oleh rancangan sistem, terutama pada break testing atau pembebanan dengan perubahan gaya yang cepat.

Cocokkan output 2 mV/V dengan indikator atau DAQ

Signal output HCC adalah 2 ±0,01 mV/V pada kapasitas nominal. Excitation yang direkomendasikan 9–12 V AC/DC dengan maksimum 15 V AC/DC; input resistance 450 Ω ±5 Ω dan output resistance 480 Ω ±3 Ω perlu dicocokkan dengan jumlah channel serta kemampuan excitation instrumen pembaca. Kabel integral memakai warna merah/hitam untuk excitation dan hijau/putih untuk signal.

Combined error load cell berada di bawah 0,030% FSO, non-repeatability di bawah 0,010% FSO, dan creep 30 menit di bawah 0,020% FSO. System accuracy tetap dipengaruhi mounting, load distribution, frame stiffness, resolution, sampling, electrical noise, cable routing, calibration range, dan traceability. Jelaskan apakah data dibutuhkan untuk peak capture, display lokal, control, logging, atau integrasi ke PLC agar indikator, amplifier, atau DAQ dapat diseleksi dengan tepat.

Tetapkan kondisi lingkungan dan scope RFQ

Fully welded case dan sealing IP68 memberi dasar perlindungan untuk aplikasi industri. Rentang operasi −35 hingga +65 °C, compensated range −10 hingga +50 °C, dan storage −50 hingga +85 °C perlu dibandingkan dengan temperatur aktual di sekitar sensor. Paparan air, bahan kimia, korosi, vibration, impact, bending kabel, serta akses maintenance tetap dimasukkan dalam review instalasi.

Sertakan peak compression load per sensor, faktor dinamis, jumlah titik, drawing load path, kapasitas yang dipertimbangkan, mounting, ruang instalasi, indikator atau DAQ, excitation, jumlah channel, sampling requirement, panjang kabel yang diperlukan, target system accuracy, metode dan rentang kalibrasi, lingkungan, jumlah unit, lokasi, serta jadwal. Tinjau datasheet PT HCC (PDF) untuk drawing dan spesifikasi setiap kapasitas sebelum menetapkan order code.
