PT PSB Precision Shearbeam Load Cell 250 kg–10 t

PT PSB adalah shear beam load cell berkapasitas 250 kg hingga 10 t untuk platform scale, hopper, silo, bin, dan sistem axle weighing. Konstruksi alloy tool steel dengan electroless nickel plated finish serta perlindungan IP67 mendukung instalasi yang membutuhkan ketahanan terhadap debu dan masuknya air.

Mulai dari jalur beban, bukan kapasitas total sistem. Hitung beban pada tiap titik tumpuan, distribusi beban, posisi masuk beban, dan pergerakan struktur timbang. Data ini menentukan jumlah unit, kapasitas per unit, serta kebutuhan mounting dan pembatas mekanis.

Hitung kapasitas dari beban di setiap tumpuan

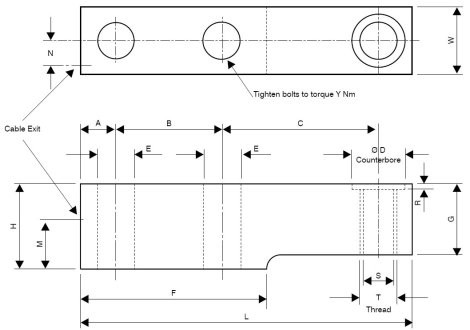

PSB tersedia dalam 250 kg, 500 kg, 1 t, 2,5 t, 5 t, dan 10 t. Panjang unit berubah dari 125 mm pada 250 kg–1 t menjadi 187 mm pada 2,5–5 t dan 225 mm pada 10 t. Pilih kapasitas terlebih dahulu, lalu cocokkan panjang unit, pola lubang, dan dudukannya dengan struktur timbang.

Kapasitas	Panjang unit	Berat	Kabel
250 kg, 500 kg, 1 t	125 mm	0,65 kg	3 m
2,5 t dan 5 t	187 mm	2,20 kg	5 m
10 t	225 mm	4,35 kg	5 m

Service load berada pada 100% kapasitas nominal, dengan safe load 150% dan ultimate load 300%. Gunakan batas ini saat meninjau margin pembebanan. Untuk aplikasi dengan impact, beban eksentrik, atau gerakan platform yang besar, evaluasi load path, stopper, dan mounting kit bersama desain struktur timbang.

Cocokkan output 2 mV/V dengan indikator dan junction box

Output nominal PSB adalah 2 mV/V ±0,1% pada kapasitas nominal, dengan excitation rekomendasi 5–15 V AC/DC. Input resistance 410 Ω nominal dan output resistance 352,2 Ω matched ±0,2 Ω perlu dicocokkan dengan indikator atau transmitter, junction box, serta jumlah sensor. Kabel screened PVC enam inti tersedia 3 m untuk 250 kg–1 t dan 5 m untuk 2,5–10 t; rangkaian sense membantu mengompensasi drop tegangan ketika indikator mendukung koneksi enam kawat.

Rentang operasi −30 hingga +70 °C mencakup banyak lingkungan industri. Kondisi korosi, kebersihan area, perlindungan kabel, serta siklus temperatur tetap perlu dimasukkan dalam pemilihan mounting dan rencana instalasi.

Cantumkan mounting, kabel, indikator, dan varian NSC dalam RFQ

Sertakan kapasitas tiap titik, jenis timbangan, jumlah load cell, gambar atau foto dudukan, dimensi ruang, indikator, kabel, serta kondisi operasi. Bila sistem akan digunakan untuk transaksi berbasis berat, sebutkan kebutuhan varian NSC dan persyaratan metrologi legal di lokasi instalasi. Informasi tersebut memungkinkan pemeriksaan kecocokan mekanis, elektris, dan dokumen sistem sebelum penawaran disiapkan.
