PT LPCH High Accuracy Pancake Load Cell 1–100 t

PT LPCH adalah universal pancake load cell untuk pengukuran tension dan compression pada material testing machine, overhead atau low-profile weighing, crane, dan sistem timbang pertambangan. Tujuh kapasitas dari 1 hingga 100 t memakai alloy steel berlapis nikel, recessed mounting holes untuk pemasangan rata, serta connector M12 bersealing IP67.

Pilih kapasitas dari beban pada load path, bukan rating sistem saja

Kapasitas nominal perlu dihitung dari beban yang benar-benar diterima sensor. Masukkan dead load atau tare, beban kerja maksimum, ketidaksejajaran, faktor dinamis, shock, duty cycle, dan skenario overload. LPCH memiliki service load 100%, safe load 150%, safe side load 100% dari axial load, dan ultimate load 300% dari kapasitas nominal. Rating tersebut menjadi input desain untuk sensor; struktur, attachment, stopper, dan secondary restraint tetap ditetapkan sesuai risiko mesin atau sistem timbang.

Dimensi LPCH berubah dalam empat kelompok mekanis:

Kapasitas	Order code	Diameter × tinggi	Mounting holes	Center thread	Berat
1 t	LPM1000T000XX1	105 × 35 mm	8 × Ø7,2 mm, PCD 88,5 mm	5/8″–18 UNF	1,6 kg
2,5 t	LPM2500T000XX1	105 × 35 mm	8 × Ø7,2 mm, PCD 88,5 mm	5/8″–18 UNF	1,6 kg
5 t	LPM5000T000XX1	105 × 35 mm	8 × Ø7,2 mm, PCD 88,5 mm	5/8″–18 UNF	1,6 kg
10 t	LPM010TT000XX1	155 × 44,5 mm	12 × Ø10,5 mm, PCD 130,2 mm	1¼″–12 UNF	4,7 kg
25 t	LPM025TT000XX1	155 × 44,5 mm	12 × Ø10,5 mm, PCD 130,2 mm	1¼″–12 UNF	4,7 kg
50 t	LPM050TT000XX1	205 × 63,5 mm	16 × Ø13,5 mm, PCD 165,1 mm	1¾″–12 UNF	11,7 kg
100 t	LPM100TT000XX1	280 × 90 mm	16 × Ø17,5 mm, PCD 228,6 mm	2¾″–8 UN	29,5 kg

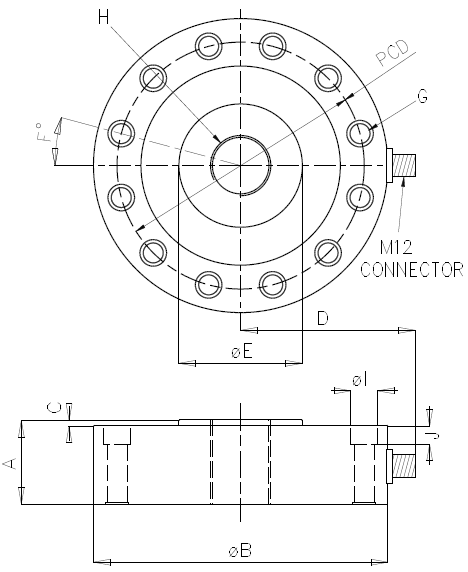

Spesifikasi dimensi berlaku pada unit dengan factory-fitted base. Gunakan drawing model terpilih untuk memeriksa recessed holes, kedalaman fitur, permukaan tumpu, center thread, posisi connector, dan clearance kabel sebelum machining dudukan.

Susun attachment menurut arah tension atau compression

Pada compression, beban dapat diteruskan melalui complete mount atau pasangan load button dan load socket yang sesuai kapasitas. Pada tension, rod end atau clevis dan tension base membentuk jalur gaya tarik. Alignment perlu menjaga gaya masuk melalui sumbu sensor agar bending moment dan side load dari attachment tidak mendominasi pembacaan.

Material testing machine juga memerlukan fixture stiffness, centering, preload, travel, dan mechanical stop yang sesuai. Untuk overhead atau crane weighing, tentukan dynamic factor, attachment rating, anti-rotation, secondary restraint, inspection interval, serta prosedur keselamatan bersama desain mesin. Load cell berfungsi sebagai elemen pengukuran; rancangan penahan beban dan keselamatan mengikuti sistem tempat sensor dipasang.

Tetapkan M12 connector dan cable pack sebagai bagian konfigurasi

LPCH menggunakan M12 sensor connector IP67 dan disuplai dengan straight mating connector tanpa kabel. Cable pack perlu dipesan menurut jarak panel dan lingkungan instalasi. Pilihannya mencakup kabel enam inti 10, 50, atau 100 m dengan PE/PVC foil screen, serta PE/PU braid screen untuk ketahanan mekanis dan kelembapan yang lebih tinggi.

Pin 1 digunakan untuk Excitation+, pin 2 untuk Excitation−, pin 4 untuk Signal+, dan pin 3 untuk Signal−. Pada instalasi enam kawat, Sense+ dihubungkan bersama Excitation+ ke terminal 1 dan Sense− bersama Excitation− ke terminal 2 di dalam connector. Cocokkan konfigurasi tersebut dengan indikator, amplifier, DAQ, junction box, dan grounding scheme sebelum terminasi kabel.

Hubungkan akurasi sensor dengan akurasi sistem

Signal output LPCH adalah 2 ±0,01 mV/V pada kapasitas nominal, dengan combined error kurang dari 0,030% FSO, non-repeatability kurang dari 0,020% FSO, dan creep 30 menit kurang dari 0,020% FSO. Excitation yang direkomendasikan 5–15 V AC/DC dengan maksimum 20 V AC/DC. Input resistance 750 Ω ±5 Ω dan output resistance 700 Ω ±3 Ω perlu diperiksa terhadap jumlah channel serta kemampuan excitation instrumen pembaca.

Angka sensor perlu diterjemahkan ke system accuracy melalui fixture, alignment, distribusi beban, cable length, resolution DAQ, sampling requirement, zeroing, calibration range, dan traceability. Rentang operasi −35 hingga +65 °C dan sealing IP67 menyediakan batas awal pemilihan. Paparan kimia, korosi, submersion, temperatur lokal, bending kabel, serta proteksi connector tetap dicantumkan agar finish dan sealing dapat ditinjau terhadap lokasi aktual.

Lengkapi RFQ dengan drawing dan interface instrumen

Sertakan mode tension/compression, kapasitas kerja, tare, faktor dinamis, duty cycle, potensi shock, jumlah sensor, drawing load path, ruang instalasi, permukaan mounting, center thread, attachment, dan kebutuhan secondary restraint. Tambahkan indikator atau DAQ, excitation, jumlah channel, sampling requirement, panjang serta jenis cable pack, junction box, target system accuracy, metode kalibrasi, kondisi lingkungan, jumlah unit, lokasi penggunaan, dan target jadwal.

Tinjau datasheet PT LPCH dan daftar aksesori (PDF) untuk drawing setiap kapasitas, electrical specification, pilihan complete mount, load button/socket, rod end atau clevis, tension base, serta cable pack sebelum menetapkan konfigurasi akhir.
