PT4000 S-Type Tension/Compression Load Cell

PT4000 adalah S-type load cell untuk mengukur gaya tension dan compression dengan satu sensor. Pilihan kapasitasnya mencakup 20 kg hingga 5 t dalam sistem metrik dan 50 lb hingga 45 klb dalam sistem imperial. Bentuk S-beam sesuai untuk mesin uji material, konversi mechanical scale, tank atau hopper gantung, pengujian rope dan chain, serta sistem penimbangan proses yang membutuhkan load path dua arah.

Sensor menggunakan alloy tool steel dengan electroless nickel plated finish dan proteksi IP67. Rating tersebut melindungi sensor dari debu dan air sesuai kondisi uji IP67. Untuk area washdown, genangan, zat kimia, atau korosif, tentukan pelindung tambahan pada sensor, cable gland, dan sambungan kabel.

Kunci kapasitas, sistem unit, dan thread

Tentukan kapasitas dari tare atau dead load fixture, beban kerja maksimum, faktor dinamis, shock, kemungkinan beban tidak merata, dan margin mekanis. Tetapkan beban operasi pada atau di bawah service load 100%. Safe load 150% dan ultimate load 300% menjadi batas mekanis untuk kondisi overload; stopper dan restraint perlu menjaga sensor tetap dalam rentang kerja.

Varian metrik dan imperial memakai thread yang berbeda. Kelompok metrik menggunakan M8, M12, M20, atau M24, sedangkan varian imperial menggunakan 1/4, 1/2, 3/4, atau 1 1/4 UNF. Tentukan sistem unit, kapasitas, thread, dan aksesori sebagai satu part number agar rod end, load button, atau load socket memiliki spesifikasi yang sesuai.

Jaga load path tetap aksial

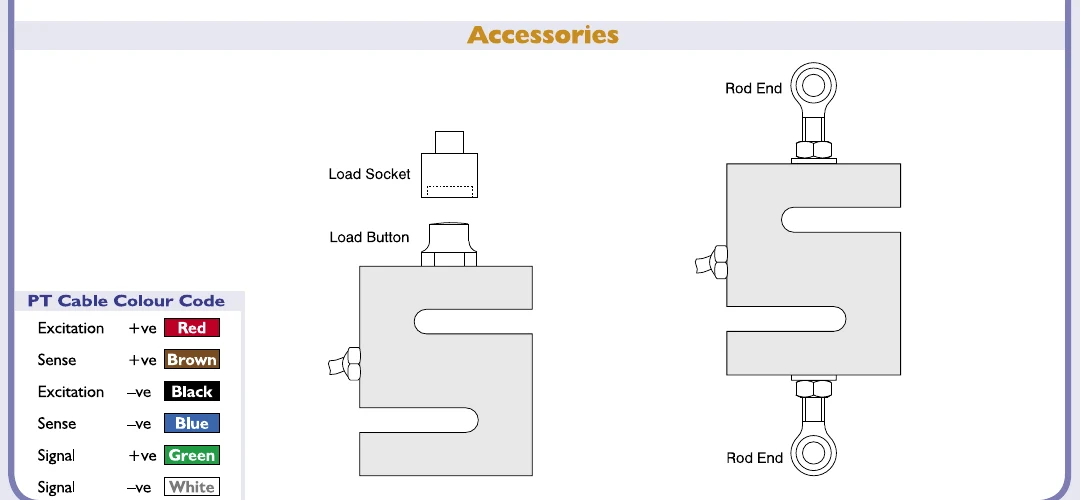

Untuk tension, rod end membentuk sambungan pada kedua sisi load cell dan membantu mengakomodasi sedikit perubahan sudut. Untuk compression, load button dan load socket menyalurkan gaya ke titik yang dirancang. Fixture perlu mengendalikan rotasi, bending moment, dan side force agar gaya melewati sumbu sensor.

Safe sideload PT4000 adalah 10% kapasitas. Gunakan nilai ini dalam perhitungan awal dan minta konfirmasi untuk part number terpilih pada quotation. Alignment fixture, restraint, stopper, atau flexure perlu mengarahkan beban secara aksial dan menjaga gaya lateral di bawah batas yang dikonfirmasi.

Cocokkan sinyal mV/V dengan instrumen

Sebagian besar PT4000 menghasilkan 3 mV/V ±0,1% pada kapasitas nominal. Varian 45 klb menggunakan output 2 mV/V. Indikator, transmitter, amplifier, PLC analog input, atau data acquisition perlu menyediakan excitation 5–15 V AC/DC dan sensitivitas input yang sesuai.

Tentukan juga kebutuhan sampling rate, filtering, resolusi display, alarm, dan output analog atau digital berdasarkan proses. Untuk replacement, cocokkan kapasitas, output mV/V, resistance, polarity, excitation, thread, dimensi, serta konfigurasi kabel dengan sensor dan instrumen existing.

Lindungi kabel dan titik sambungan

Konfigurasi standar menggunakan screened PUR cable sepanjang 6 m dengan empat inti: merah/hitam untuk excitation dan hijau/putih untuk signal. Jika instrumen memakai sense circuit, konfirmasikan jumlah konduktor dan ketersediaan sense lead untuk varian yang ditawarkan.

Tetapkan panjang kabel dan lokasi junction box sebelum instalasi. Setiap rencana penyambungan atau pemotongan kabel perlu ditinjau terhadap resistance rangkaian, shielding, ingress protection, dan hasil kalibrasi. Jauhkan rute sinyal level rendah dari sumber interferensi dan lindungi connector atau splice sesuai kondisi lapangan.

Kunci drawing, aksesori, dan acceptance criteria

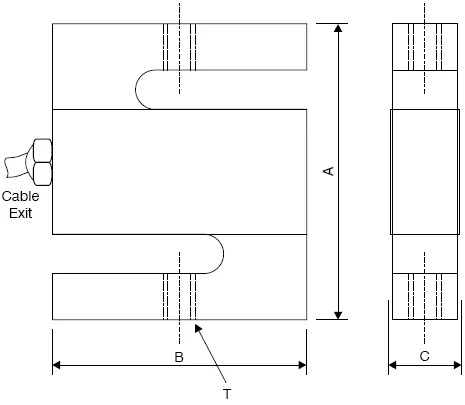

Dimensi PT4000 berubah cukup besar antar-kapasitas. Model metrik 20–100 kg mempunyai badan A 63,5 × B 51 × C 16 mm, sedangkan 3–5 t berukuran A 101,6 × B 76 × C 33 mm. Varian imperial 45 klb berukuran A 6,3 × B 6,2 × C 2,3 inci. Jadikan certified outline drawing untuk part number pada quotation sebagai acuan desain dan pembuatan fixture.

Sertakan beban maksimum, tare, arah beban, metric atau imperial thread, gambar struktur, ruang pemasangan, instrumen, kondisi lingkungan, jalur kabel, aksesori, jumlah unit, dan dokumen kalibrasi yang dibutuhkan. Brosur PT4000 (PDF) merangkum spesifikasi umum; cantumkan part number, revisi drawing, output, thread, konfigurasi kabel, aksesori, dan dokumen kalibrasi pada quotation atau PO.
