PT5000 Shearbeam Load Cell 250 kg–5 t

PT5000 adalah shear beam load cell IP67 untuk floor scale, platform scale, hopper, silo, bin, dan net weighing. Kapasitas metrik 250 kg hingga 5 t dan imperial 500 lb hingga 10 klb dapat digunakan untuk instalasi baru, produksi OEM, atau penggantian sensor setelah dimensi dudukan, thread, output, dan kapasitasnya diperiksa.

Keputusan model dimulai dari beban pada setiap titik tumpuan. Kapasitas total platform perlu diuraikan menjadi tare structure, distribusi beban, jumlah sensor, ketidakseimbangan muatan, serta impact saat material atau barang ditempatkan. Perhitungan ini menentukan kapasitas nominal dan margin mekanis setiap load cell.

Pisahkan kapasitas sensor dari kapasitas total sistem

Enam kapasitas metrik PT5000 terbagi dalam tiga kelompok mekanis:

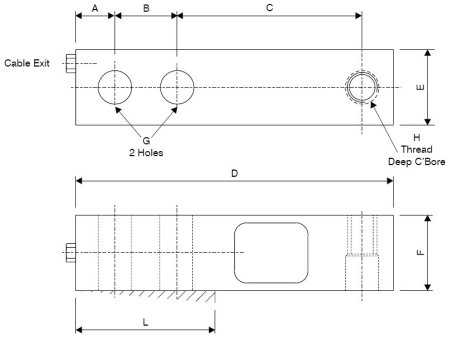

Kapasitas	Ukuran badan D × E × F	Thread/loading hole	Berat	Kabel
250 kg	130 × 32 × 32 mm	M12 × 1,75; Ø13,5 × 16 mm	0,8 kg	6 m
500 kg, 1 t, dan 2 t	130 × 32 × 32 mm	M12 × 1,75; Ø13,5 × 16 mm	1,8 kg	6 m
2,5 t dan 5 t	171,5 × 38,1 × 38,1 mm	M18 × 2,50; Ø20,5 × 19 mm	2,9 kg	6 m

Service load berada pada 100% kapasitas nominal, safe load 150%, safe sideload 100%, dan ultimate load 300%. Angka tersebut menjadi batas sensor; stopper, restraint, mounting, dan struktur platform tetap perlu mengendalikan impact, uplift, side force, serta pergeseran yang dapat muncul pada aplikasi aktual.

Periksa footprint sebelum mengganti shear beam lama

PT5000 memakai ukuran yang umum pada shear beam industri, tetapi kesamaan bentuk luar belum memastikan interchangeability. Cocokkan panjang badan, jarak lubang, diameter dan kedalaman counterbore, thread, posisi kabel, arah panah beban, serta tinggi load introduction. Perbedaan kecil pada dudukan dapat membentuk side load atau membuat beban tidak masuk melalui sumbu yang direncanakan.

Pilihan aksesori mencakup load button, load socket, rod end, dan swivel foot, dengan ketersediaan yang mengikuti kelompok kapasitas. Tentukan aksesori bersama desain load path: swivel foot membantu platform bertumpu pada permukaan, sedangkan rod end atau load button melayani cara transfer beban yang berbeda.

Cocokkan output 3 mV/V dengan indikator dan junction box

Output nominal PT5000 adalah 3 mV/V ±0,1%, dengan excitation rekomendasi 5–15 V AC/DC. Nilai ini perlu diperiksa terhadap indikator, transmitter, junction box, dan output load cell existing. Menggabungkan sensor 3 mV/V dengan unit 2 mV/V pada satu platform dapat menyulitkan corner adjustment dan kalibrasi, sehingga konfigurasi multi-cell perlu ditinjau sebagai satu set.

Kabel standard sepanjang 6 m memakai screened PUR sheath empat inti: merah/hitam untuk excitation dan hijau/putih untuk signal. Perubahan panjang kabel, sambungan, rute dekat sumber gangguan, dan kemampuan input indikator dapat memengaruhi kualitas sinyal serta hasil pembacaan. Tetapkan kebutuhan junction box, cable pack, proteksi sambungan, serta jarak panel sebelum instalasi.

Cantumkan kebutuhan NTEP dan aksesori dalam RFQ

Varian imperial tertentu tersedia dengan pilihan NTEP Class III atau IIIL untuk Amerika Serikat. Untuk penggunaan legal-for-trade, sebutkan negara dan regulasi metrologi yang berlaku agar varian serta dokumen yang diminta dapat diperiksa secara tepat. Approval suatu varian di satu yurisdiksi tidak otomatis menggantikan persyaratan di lokasi instalasi.

Sertakan kapasitas tiap titik, jumlah sensor, gambar dudukan, output sensor existing, tipe indikator, target akurasi sistem, kondisi temperatur, paparan air atau korosi, aksesori mounting, serta jumlah unit. Tinjau datasheet PT5000 (PDF) bersama drawing model sebelum menetapkan konfigurasi akhir.
