INTEC Ranger B Total Station
Untuk stake-out, pengukuran koordinat, as-built, dan kontrol geometri: INTEC Ranger B menggabungkan akurasi sudut 2 detik, optik 30×, EDM prism/non-prism, fungsi survei onboard, serta Bluetooth 5.0.
- Stake-out titik, garis, elevasi, dan elemen konstruksi berdasarkan koordinat serta kontrol proyek yang telah ditetapkan.
- Survei topografi, detail situasi, dan pengukuran koordinat untuk pemetaan maupun perencanaan pekerjaan sipil.
- Pengukuran as-built, leveling, verticality, alignment, dan perubahan geometri dengan prosedur kontrol yang sesuai.
Total station 2 detik untuk pengukuran dan stake-out lapangan

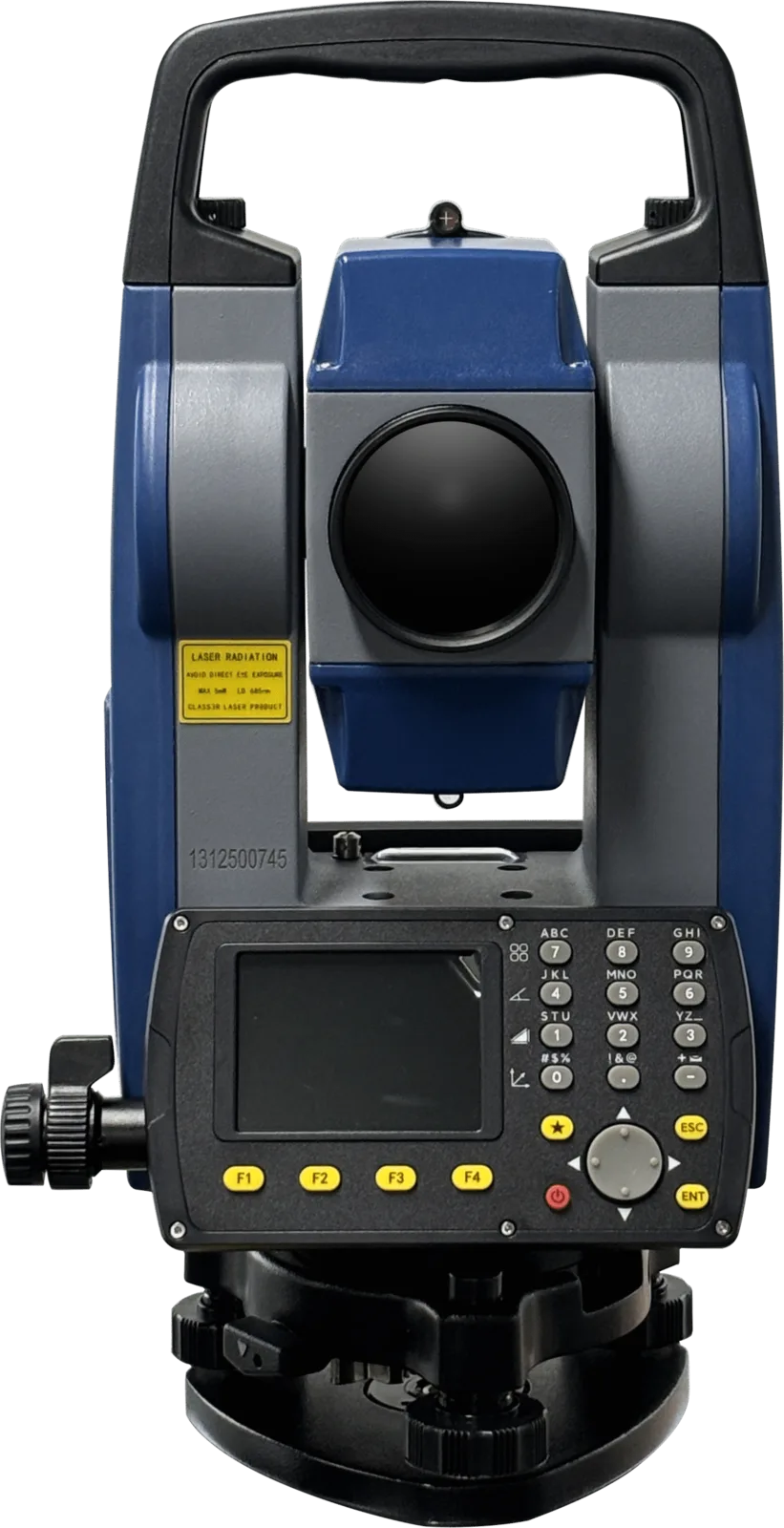

INTEC Ranger B adalah total station dengan akurasi sudut 2 detik untuk pengukuran koordinat, stake-out, topografi, as-built, serta kontrol geometri konstruksi. Absolute encoder, EDM prism/non-prism, kompensator dua sumbu, dan laser plummet mendukung setup serta pengamatan dalam satu unit lapangan.
Pilih prism atau non-prism dari jarak dan permukaan target

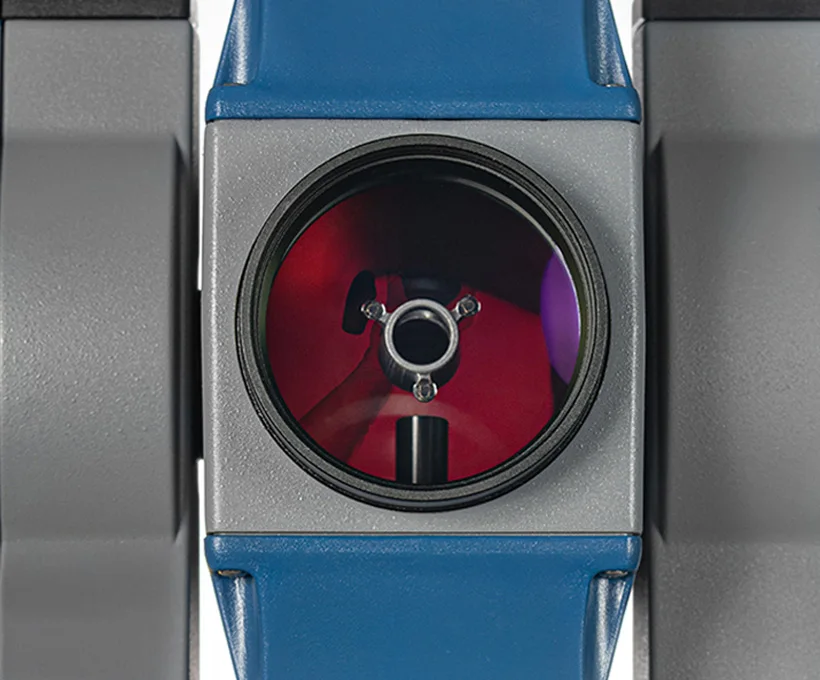

Teleskop 30× dengan field of view 1°30′ membantu pembidikan pada prism maupun permukaan objek. Mode non-prism dapat digunakan hingga 600 m untuk target yang sulit dijangkau, sedangkan single prism mendukung lintasan hingga 4.000 m. Jarak efektif tetap dipengaruhi reflektivitas target, sudut datang, kondisi atmosfer, line of sight, dan konstanta prism.
Gunakan prism untuk kontrol presisi dan lintasan panjang. Non-prism lebih praktis untuk fasad, struktur tinggi, atau titik yang aksesnya terbatas. Akurasi sudut 2 detik perlu diterjemahkan ke prosedur lapangan yang mencakup centering, leveling, orientasi, backsight, control point, dan pemeriksaan penutupan.
Jalankan stake-out, resection, offset, dan pengukuran area dari total station
Fungsi onboard mencakup coordinate measurement, stake-out, resection, inverse, repeated measurement, remote height, point projection, area, offset, dan missing line measurement. Trigger key membantu operator mengambil pengukuran dengan gangguan gerakan tangan yang lebih kecil, sementara kompensator dual-axis menangani kemiringan dalam rentang ±4′.
Bluetooth 5.0 mendukung komunikasi dengan perangkat seluler dan aplikasi pihak ketiga. Tetapkan sejak awal format data, struktur job, kode titik, alur upload/download, serta kompatibilitas software field-to-office agar hasil tidak memerlukan input ulang.
Susun RFQ dari toleransi, kontrol, dan kelengkapan
Baterai 2.600 mAh menyediakan waktu operasi hingga 20 jam untuk pengukuran sudut dan jarak; paket standar mencakup dua baterai. Proteksi IP54 dan rentang operasi −20 hingga +50 °C mendukung pekerjaan luar ruang dengan pengendalian terhadap hujan, debu, panas, dan penyimpanan yang sesuai.

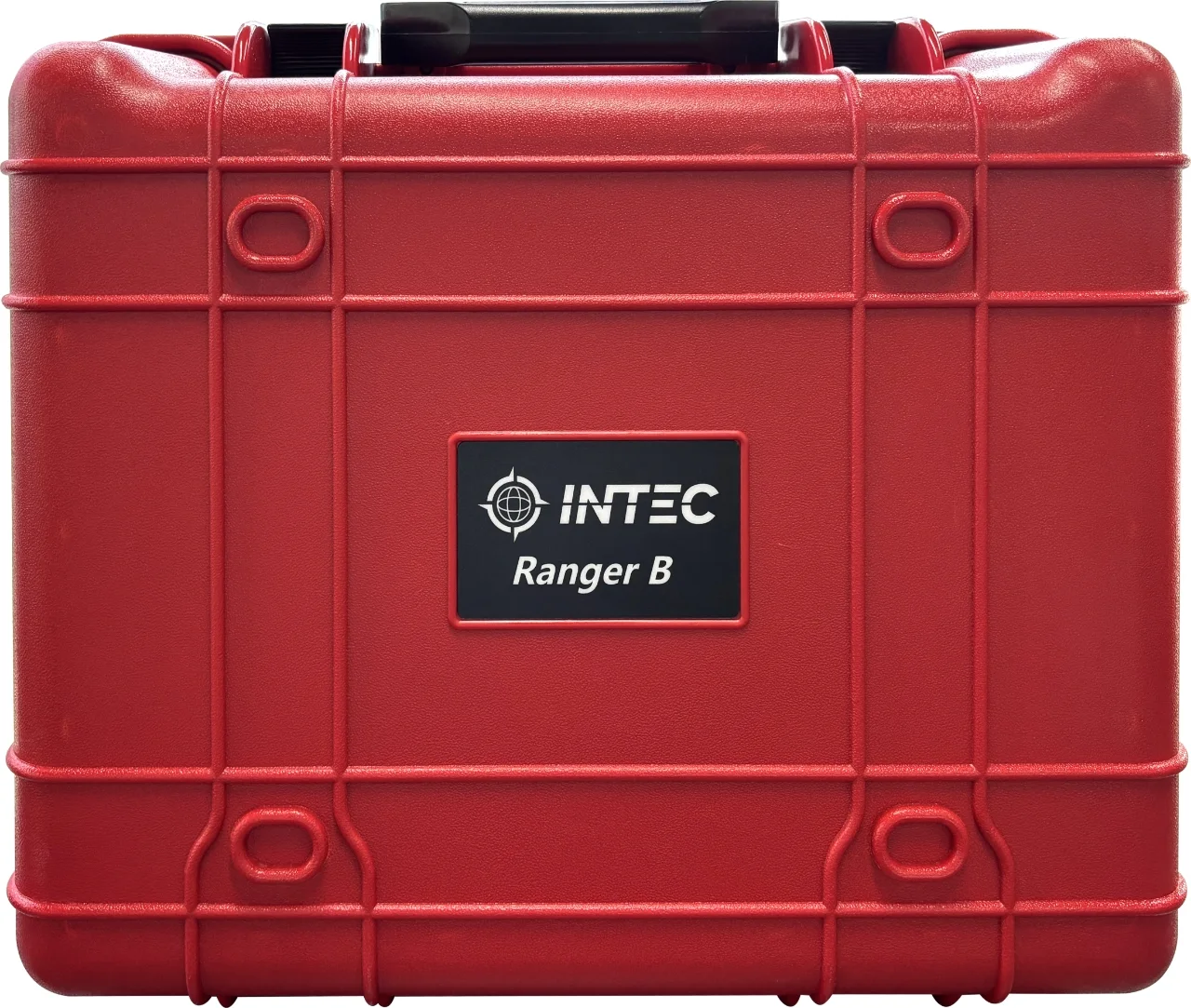

Sertakan toleransi pekerjaan, jarak bidik, jumlah titik, benchmark, sistem koordinat, kondisi visibilitas, kebutuhan prism/non-prism, serta format deliverable. Konfirmasikan pula tripod, prism pole, tribrach, reflector, baterai, hard case, training, dan layanan purna jual agar paket siap digunakan ketika tiba di proyek.
Kapan produk ini dipertimbangkan?
- Stake-out titik, garis, elevasi, dan elemen konstruksi berdasarkan koordinat serta kontrol proyek yang telah ditetapkan.
- Survei topografi, detail situasi, dan pengukuran koordinat untuk pemetaan maupun perencanaan pekerjaan sipil.
- Pengukuran as-built, leveling, verticality, alignment, dan perubahan geometri dengan prosedur kontrol yang sesuai.
- Pengukuran jarak tanpa prisma pada target yang sulit dijangkau serta pengukuran prism untuk lintasan lebih panjang dan kontrol presisi.
Galeri Ranger B
Data yang menentukan konfigurasi Ranger B
- 1
Kirim jenis pekerjaan, toleransi, jarak bidik minimum–maksimum, kondisi line of sight, jumlah titik, dan produktivitas pengukuran yang ditargetkan.
- 2
Tentukan penggunaan prism, reflector, atau non-prism berdasarkan jarak, material dan sudut permukaan target, akses, serta tingkat ketelitian yang dibutuhkan.
- 3
Jelaskan benchmark, control point, sistem koordinat, orientasi, kebutuhan backsight/resection, dan prosedur pemeriksaan penutupan yang akan digunakan.
- 4
Konfirmasikan format data field-to-office, kebutuhan Bluetooth 5.0, aplikasi pihak ketiga, transfer USB, penamaan pekerjaan, dan deliverable akhir.
- 5
Tetapkan kelengkapan tripod, prism, prism pole, reflector, tribrach, baterai cadangan, charger, hard case, training operator, dan layanan purna jual dalam RFQ.
Spesifikasi utama
- Akurasi sudut
- 2″
- Sistem pembacaan sudut
- Absolute encoder; minimum reading 1″
- Teleskop
- Right-reading; pembesaran 30×
- Field of view
- 1°30′
- Jarak fokus minimum
- 1,7 m
- Jarak non-prism
- Hingga 600 m
- Jarak reflector
- Hingga 2.000 m
- Jarak single prism
- Hingga 4.000 m
- Akurasi jarak single prism
- ±(2 mm + 2 × 10⁻⁵ × D)
- Akurasi jarak non-prism/reflector
- ±(3 mm + 2 × 10⁻⁵ × D)
- Waktu pengukuran EDM
- Fine 0,7 s; rapid 0,5 s; tracking 0,3 s
- Minimum display jarak
- Fine/tracking 0,1 mm
- Kompensator
- Dual-axis; rentang ±4′; resolusi 1″
- Laser plummet
- Coaxial 635 nm Class 2; akurasi 1,5 mm pada 1,5 m
- Display
- Layar warna 2,8 inci
- Keypad

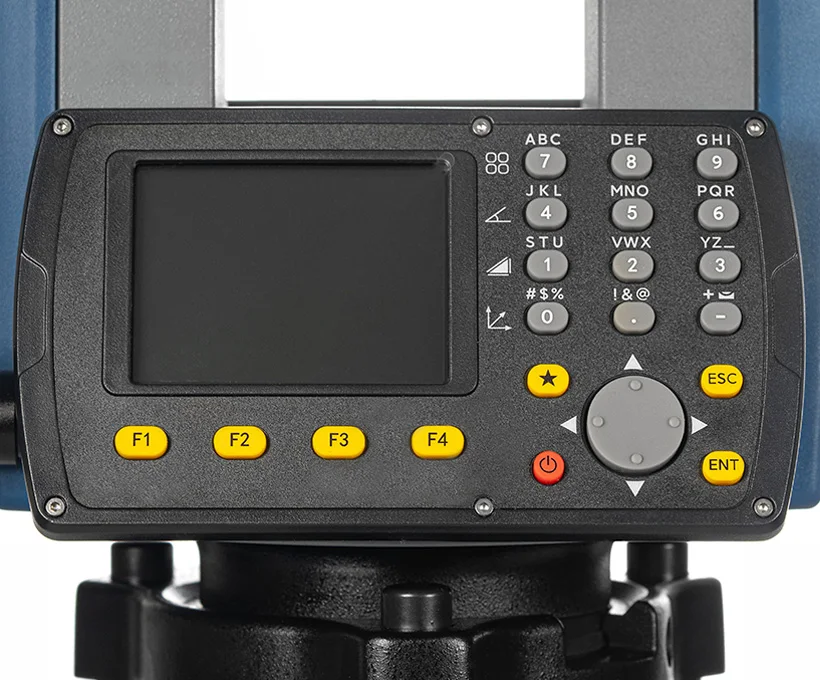

- 26 tombol dengan backlight dan trigger key
- Fungsi onboard
- Inverse, repeated measurement, road measurement, remote height, resection, point projection, refine stake-out, coordinate measurement, stake-out, area, offset, dan missing line measurement
- Konektivitas
- Bluetooth 5.0; transfer data dan pembaruan firmware melalui USB flash drive
- Integrasi aplikasi
- Mendukung komunikasi dengan aplikasi pihak ketiga pada perangkat seluler
- Baterai
- Li-ion 2.600 mAh dengan low-voltage alert
- Waktu operasi
- Hingga 25 jam untuk pengukuran sudut; hingga 20 jam untuk pengukuran sudut dan jarak
- Kondisi operasi
- −20 hingga +50 °C
- Proteksi
- IP54
- Paket standar
- Total station, 2 baterai, charger, USB flash drive, RP60 reflector, RP30 reflector, tool bag, dan objective cap
Butuh bantuan?
Siapkan scope pengukuran dan kelengkapan lapangan
- Jenis pekerjaan, toleransi, jumlah titik, jarak bidik, kondisi line of sight, permukaan target, serta target produktivitas
- Sistem koordinat, benchmark dan control point, metode orientasi, backsight/resection, serta pemeriksaan penutupan
- Kebutuhan prism, non-prism, tripod, prism pole, reflector, tribrach, baterai, hard case, dan aksesori lain
- Format data, workflow field-to-office, integrasi aplikasi, training, lokasi penggunaan, jumlah unit, dan target jadwal
