MALÅ Easy Locator Core Utility Locating GPR

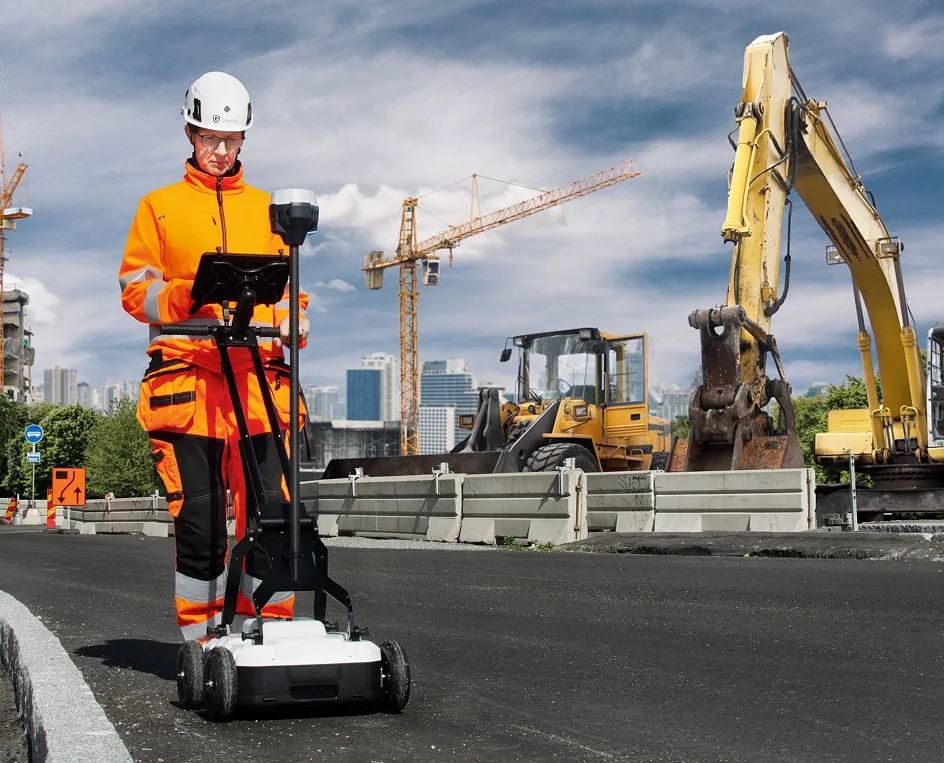

MALÅ Easy Locator Core adalah sistem Ground Penetrating Radar (GPR) 450 MHz yang dirancang untuk utility locating. Cart merekam data melalui wheel encoder, time mode, atau manual mode; MALÅ Controller App menampilkan radargram selama lintasan; dan MALÅ Vision melanjutkan data ke pemrosesan, dokumentasi, serta keluaran peta. Alur ini melayani tiga kebutuhan yang berbeda: avoidance, mark-out, dan pemetaan 3D.

Bedakan avoidance, mark-out, dan pemetaan sebelum memilih aksesori

Untuk avoidance, tim memerlukan setup cepat dan pembacaan langsung sebelum aktivitas yang dapat berinteraksi dengan bawah permukaan. Pada mark-out, locator atau surveyor menelusuri indikasi, menempatkan marker, lalu memindahkan posisi kandidat utilitas ke permukaan. Pemetaan 3D menambah tuntutan pada pola lintasan, positioning, konsistensi marker, post-processing, dan format data karena hasilnya akan disimpan sebagai rekaman area.

Easy Locator Core mendukung Dynamic Grid untuk pemetaan terstruktur serta lintasan dengan RTK GNSS opsional atau total station. Tentukan workflow ini dalam RFQ. Sistem yang hanya dipakai untuk screening cepat mempunyai kebutuhan positioning dan deliverable berbeda dari pekerjaan yang harus memasukkan jalur utilitas ke CAD atau GIS.

Gunakan MALÅ AI sebagai bantuan interpretasi real-time

MALÅ AI menganalisis data selama akuisisi dan menempatkan marker pada respons yang berpotensi berkaitan dengan pipa atau kabel. Marker AI dapat dikonversi menjadi object marker dengan kode warna utilitas, lalu dibawa ke MALÅ Vision untuk ditelaah lebih lanjut. Fitur ini membantu operator menjaga perhatian pada indikasi yang perlu diperiksa dan mempercepat proses penandaan pada lintasan yang panjang.

Marker tetap perlu ditinjau terhadap bentuk radargram, lintasan silang, drawing, kondisi lokasi, serta metode verifikasi yang sesuai. Respons GPR dipengaruhi konduktivitas dan kadar air tanah, material, ukuran, orientasi serta kedalaman target, surface coupling, clutter, dan kerapatan lintasan. Estimasi kedalaman juga bergantung pada kecepatan rambat atau nilai dielektrik yang digunakan. Untuk titik kritis sebelum penggalian, susun prosedur yang dapat mencakup locator elektromagnetik, lintasan konfirmasi, drawing, potholing, atau test pit sesuai risiko pekerjaan.

Hubungkan akuisisi lapangan dengan MALÅ Vision

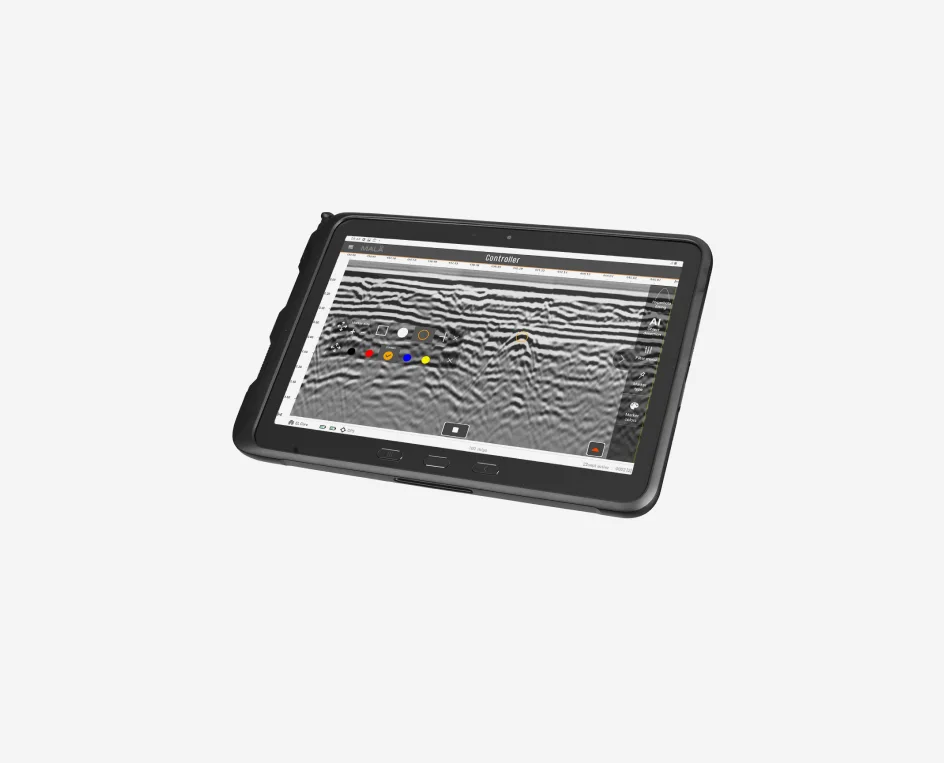

MALÅ Controller App menyediakan antarmuka sentuh untuk mengatur gain dan contrast, mengurangi background noise, serta menambahkan object marker dan surface marker ketika data direkam. Tablet yang direkomendasikan adalah Samsung Galaxy Tab Active Pro atau Getac ZX-10. Konfirmasikan model tablet, versi Android, dudukan, kondisi kerja, dan kompatibilitas software pada saat penawaran.

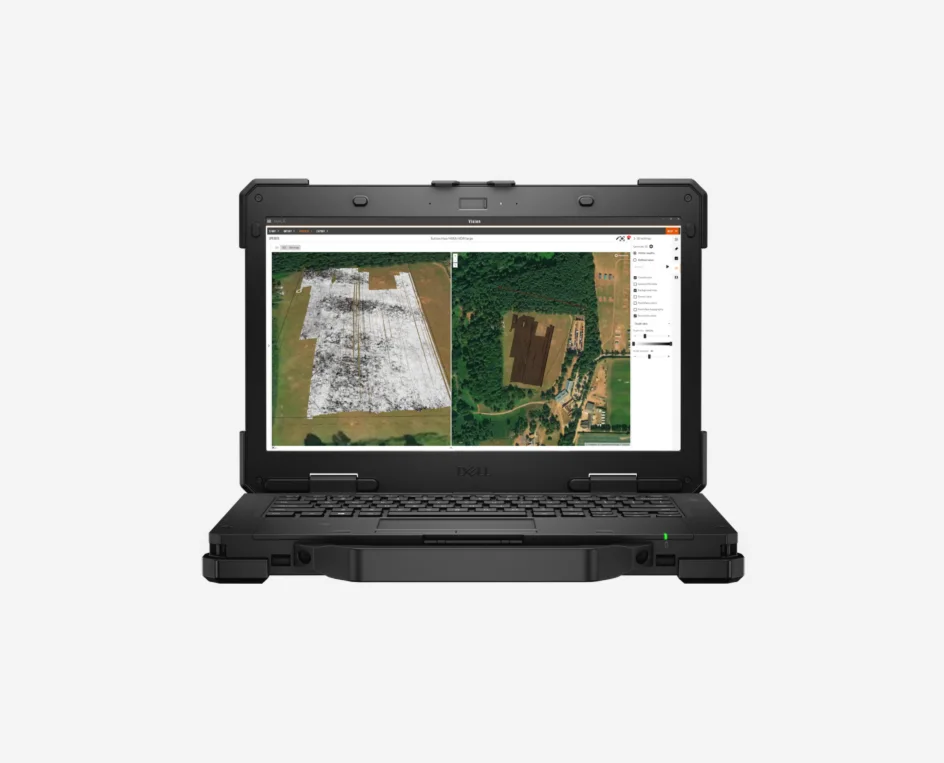

Data dapat dipindahkan ke MALÅ Vision untuk post-processing dan dokumentasi. Platform ini mendukung peninjauan hasil pada Google Maps atau OpenLayers, penggunaan satellite image atau Street View, serta keluaran printed map, DXF, dan KMZ. Kebutuhan cloud, koneksi internet, akun, hak akses, data storage, dan format ekspor perlu ditetapkan sebelum survei agar workflow kantor dan lapangan menggunakan struktur proyek yang sama.

Sesuaikan cart, positioning, dan daya dengan lokasi

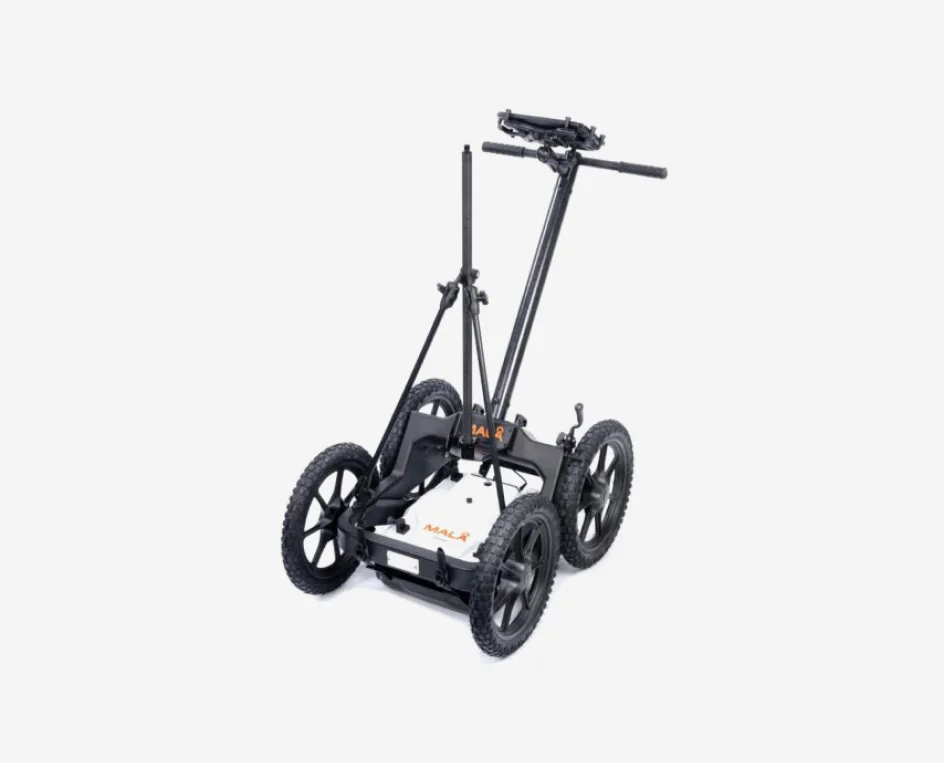

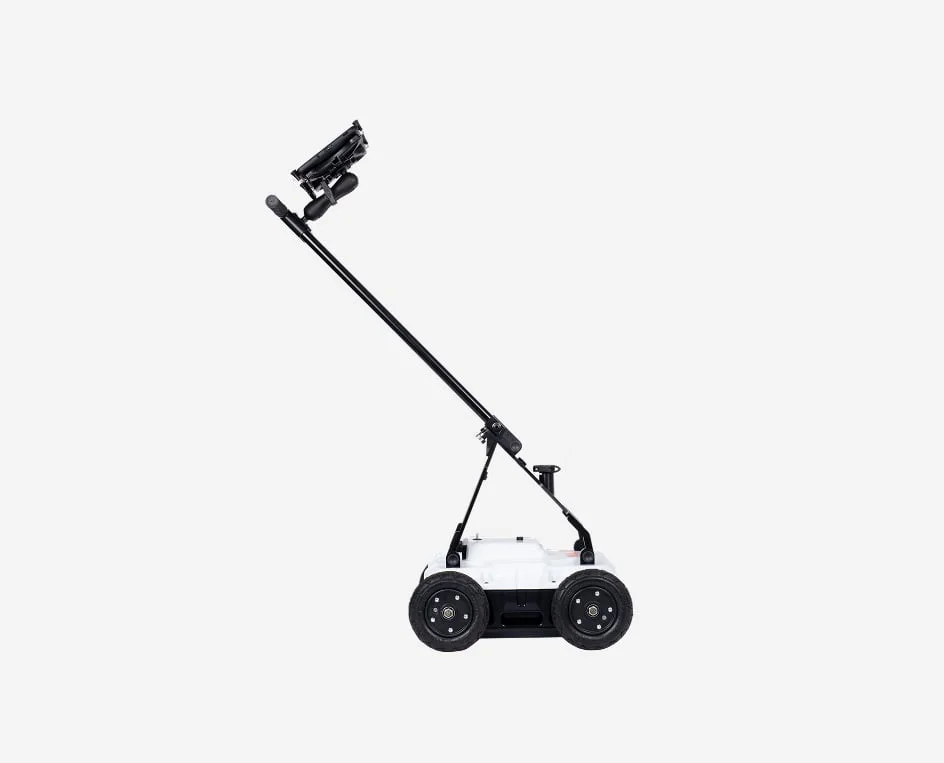

Unit beroperasi pada ukuran 102 × 49 × 79 cm dan dapat dilipat menjadi 29 × 49 × 49 cm. Berat sistem standar adalah 15 kg tanpa tablet. MALÅ RTC Mini merupakan opsi untuk medan lebih kasar dan menaikkan berat konfigurasi menjadi 25,8 kg tanpa tablet. Periksa lebar jalur, kerb, tangga, kemiringan, permukaan lepas, titik angkat, kendaraan angkut, dan kebutuhan perlindungan unit sebelum memilih cart.

Positioning dapat memakai encoder, posisi perangkat seluler, DGNSS, RTK GNSS opsional, atau dukungan total station. Pilih berdasarkan keputusan yang akan diambil dari data. Mark-out lokal dapat berfokus pada penandaan di permukaan, sedangkan pemetaan aset memerlukan sistem koordinat, kontrol posisi, dan format keluaran yang disepakati. Proteksi IP65 mendukung penggunaan lapangan dengan prosedur perawatan yang sesuai. Dua baterai Li-Ion 12 V dapat dipertukarkan, sumber eksternal 12 V DC didukung, dan technical specification mencantumkan waktu operasi lebih dari delapan jam.

Susun RFQ dari target dan deliverable

Cantumkan jenis utilitas, material dan diameter perkiraan, rentang kedalaman, kondisi tanah, kadar air, jenis permukaan, luas area, akses, drawing, serta hambatan lintasan. Tambahkan workflow avoidance, mark-out, atau 3D mapping; pola dan jarak lintasan; kebutuhan RTK GNSS atau total station; RTC Mini; tablet; baterai; MALÅ Vision; format DXF, KMZ, atau peta cetak; training; jumlah unit; lokasi penggunaan; dan target jadwal.

Tinjau technical specification MALÅ Easy Locator Core (PDF) untuk konfigurasi utama dan user guide MALÅ Easy Locator Core (PDF) untuk assembly, koneksi wireless, power, handle, positioning, serta maintenance sebelum menetapkan paket pengadaan.
