Proceq GS8000 Subsurface Mapping GPR

Proceq GS8000 menggabungkan akuisisi Ground Penetrating Radar (GPR), positioning, interpretasi, dan pemetaan dalam satu sistem cart. Teknologi SFCW 40–3440 MHz menyediakan bandwidth efektif 3200 MHz untuk menangkap respons target pada rentang ukuran dan kedalaman yang berbeda, sementara scan rate 500 Hz mendukung akuisisi rapat saat cart bergerak.

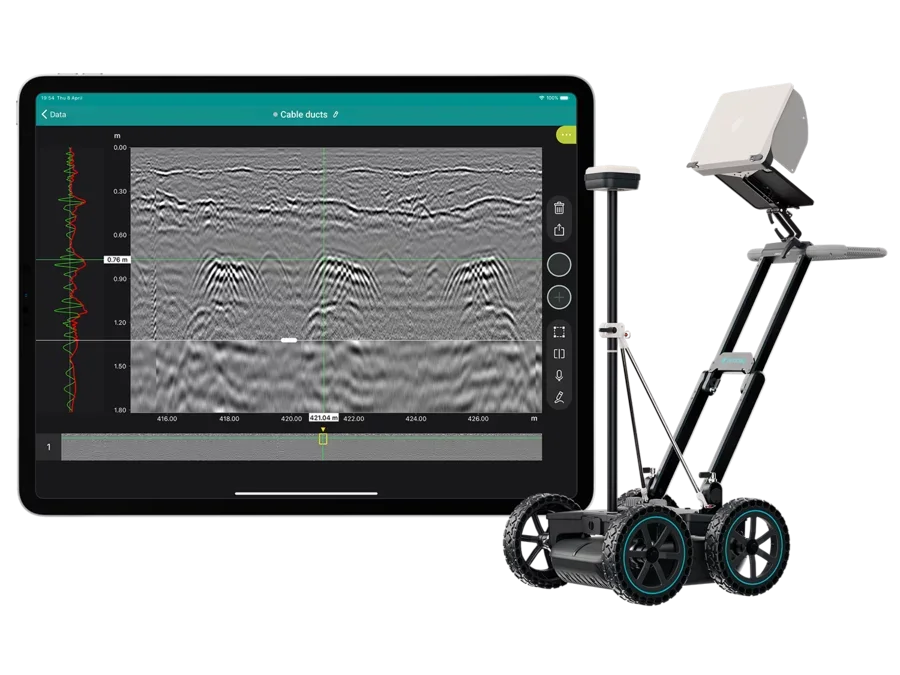

Baca radargram sambil memetakan lintasan

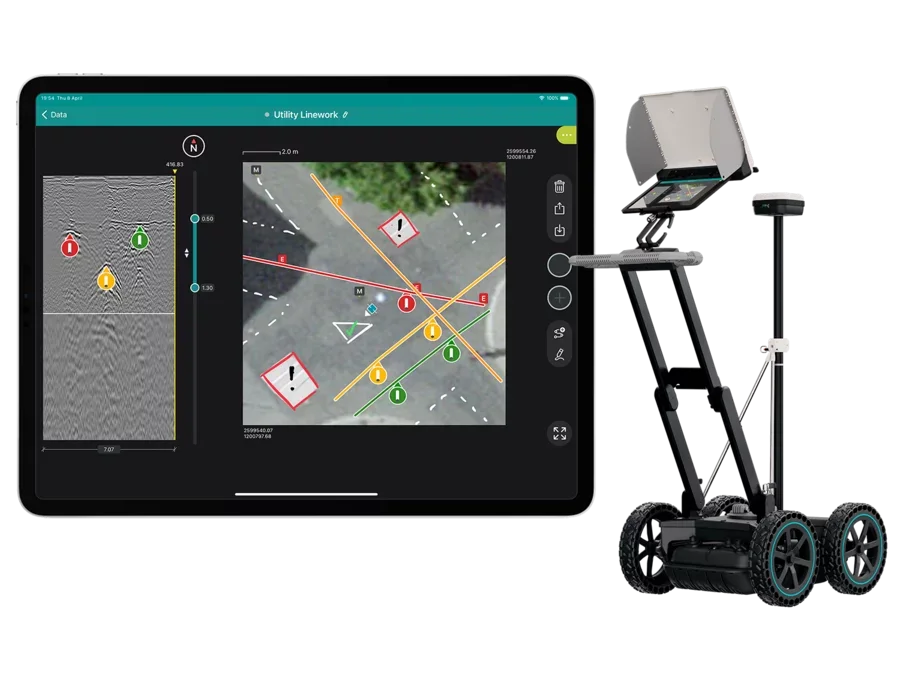

Operator dapat bekerja dalam Line Scan, Grid Scan, atau Free Path. Aplikasi menampilkan A-scan, radargram, migrated line, time slice, map, dan augmented reality; tag, marker, foto, voice note, serta linework dapat ditambahkan saat survei. Dua wheel encoder menjaga keterkaitan scan dengan jarak tempuh, sedangkan GNSS multiband menghubungkan indikasi dengan koordinat.

Slice depth dan thickness membantu membatasi interval yang ditinjau pada time slice. Pilihan gain, background removal, multi-layer dielectric constant, time window, noise cancellation, frequency filter, low-pass filter, color palette, dan object layers memberi operator kontrol atas tampilan serta proses interpretasi. Parameter perlu dicatat konsisten agar perubahan tampilan tidak disalahartikan sebagai perubahan kondisi bawah permukaan.

Akurasi posisi tipikal 1–5 cm memerlukan layanan koreksi dan kondisi pengamatan yang memadai; inisialisasi GNSS biasanya 5–30 detik. Untuk area indoor, di bawah struktur, atau terhalang vegetasi, tentukan positioning eksternal atau metode pencatatan lintasan tanpa GNSS.

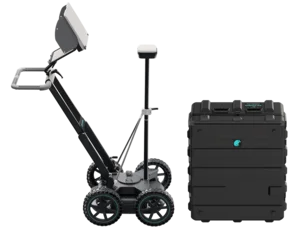

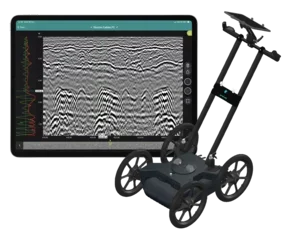

Tentukan Lite atau Pro dari medan kerja

Kedua konfigurasi memakai sistem radar dan fitur aplikasi GS8000 yang sama. Perbedaannya terutama pada perlengkapan mobilisasi:

Pemilihan perlu mempertimbangkan permukaan, hambatan lintasan, area angkut, perlindungan unit, dan cara tim mengontrol posisi—bukan hanya spesifikasi radar.

Tentukan format DXF, SHP, KML, SEG-Y, atau HTML sebelum survei

Workspace menyimpan data survei dan menyediakan automatic logbook, instant map/drawing, instant report, serta tautan untuk membagikan hasil. Setelah data disinkronkan ke cloud, GPR Insights dapat digunakan untuk pemrosesan di kantor. Ekspor SEG-Y dapat dibuka dengan software GPR lain; DXF digunakan untuk CAD, SHP/KML untuk GIS, dan HTML untuk membagikan temuan. Cantumkan sistem koordinat, line spacing, aturan anotasi, perangkat iPad, konektivitas, serta lingkup subscription dalam RFQ.

Siapkan controller dan daya untuk durasi survei

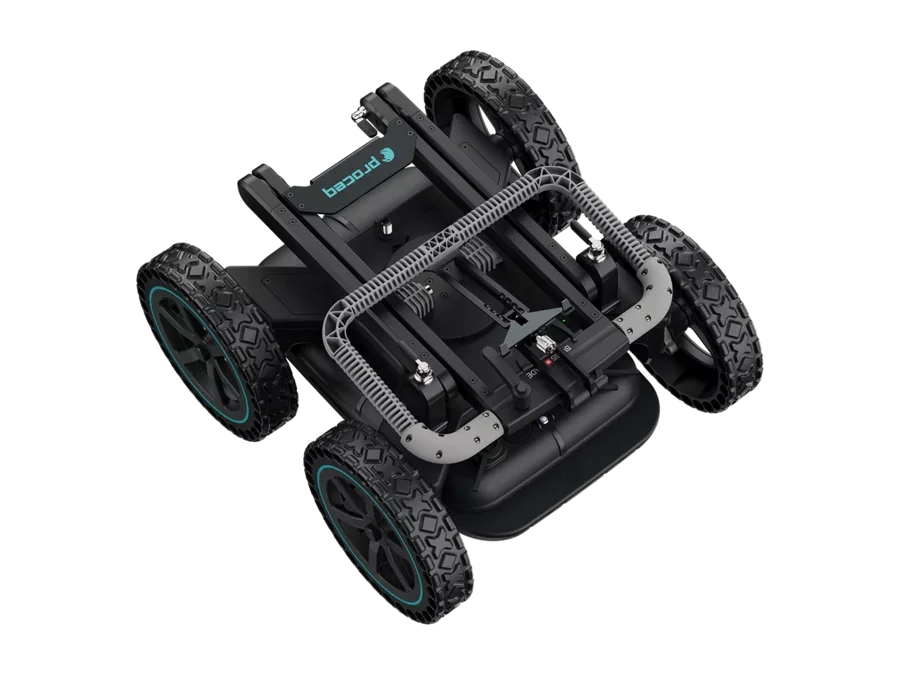

GS8000 dikendalikan melalui iPad atau iPad Pro dengan iOS terbaru; iPad Pro Wi-Fi + Cellular 11 atau 12,9 inci menjadi pilihan yang direkomendasikan. Battery pack berisi delapan baterai NiMH tipe C memberi waktu operasi sekitar 3,5 jam. Untuk satu hari kerja, rencanakan power bank USB-C PD yang kompatibel dengan kapasitas rekomendasi lebih dari 20.000 mAh, berikut waktu pengisian dan prosedur pergantian sumber daya. Jarak antena air-coupled juga berubah dari 25 mm pada Lite menjadi 40 mm pada Pro, sehingga kondisi permukaan dan underbody perlu masuk dalam keputusan konfigurasi.

Kedalaman dan keterbacaan target dipengaruhi konduktivitas serta kadar air tanah, material, ukuran, orientasi, kedalaman objek, clutter, dan desain lintasan. Untuk utilitas kritis, gabungkan interpretasi GPR dengan drawing, locator elektromagnetik, penandaan lapangan, serta verifikasi fisik yang sesuai sebelum penggalian.
