ACS A1270 EMAT Couplant-Free Thickness Gauge

ACS A1270 EMAT mengukur wall thickness pada steel dan aluminum alloy tanpa liquid couplant. Pulse-magnetized EMAT transducer membangkitkan dan menerima shear wave langsung pada material, lalu main unit menampilkan hasil sebagai nilai digital, A-scan, atau B-scan. Konfigurasi ini ditujukan untuk pemeriksaan pipa, plate, sheet product, komponen logam, dan lambung kapal.

Ukur remaining thickness tanpa liquid couplant

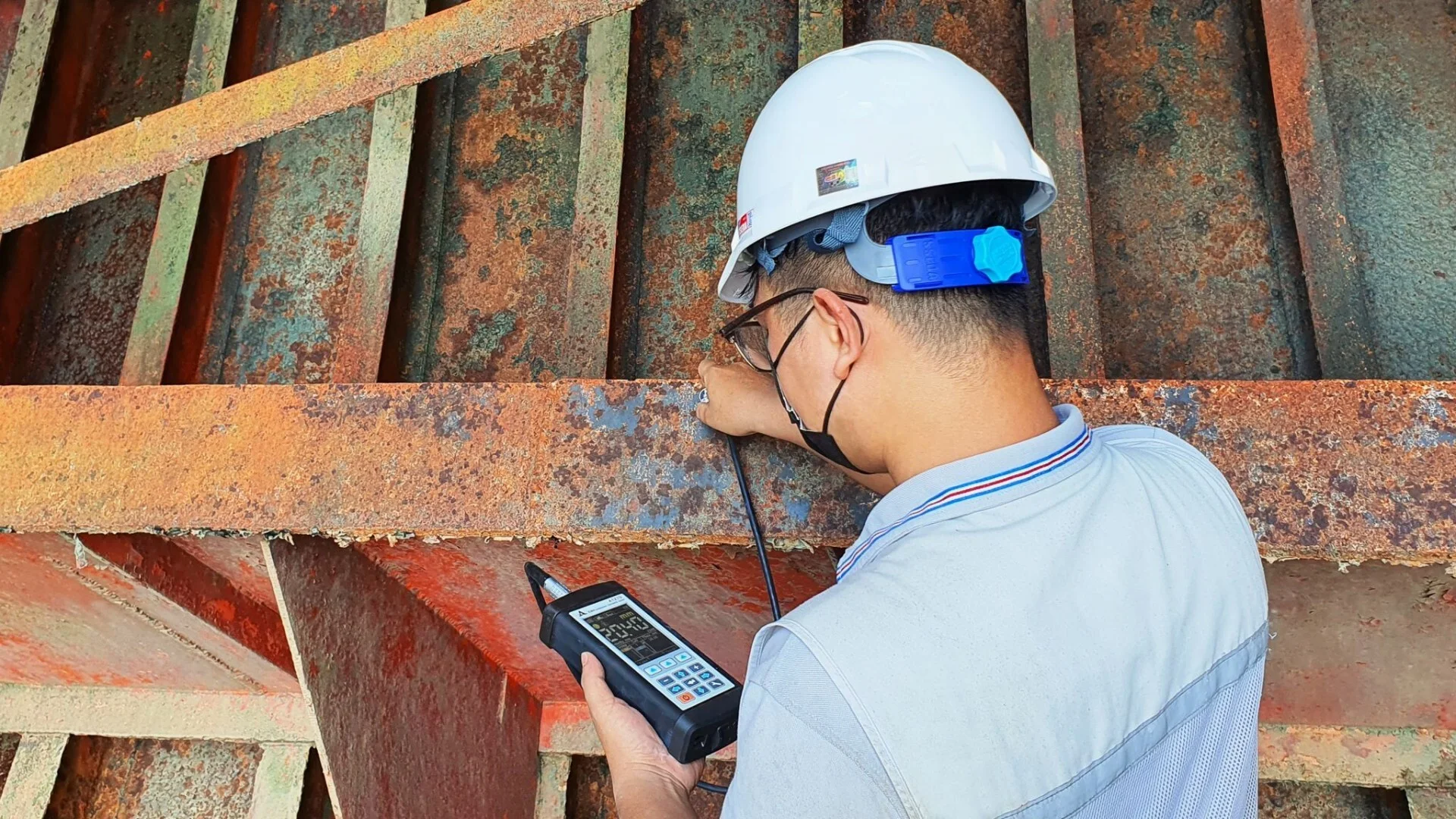

Pengukuran dapat dilakukan tanpa mengoleskan gel atau cairan coupling pada setiap titik. Operator dapat berpindah sepanjang pipa, plate, atau lambung kapal tanpa pekerjaan pembersihan couplant setelah inspeksi. Permukaan tetap perlu memberikan posisi transducer yang stabil; scale, serpihan lepas, geometri tajam, dan ruang gerak operator perlu diperiksa sebelum menentukan pola scanning.

A1270 dapat membaca thickness base metal melalui corrosion layer atau paint coating hingga 1,5 mm ketika objek yang diukur memiliki thickness maksimum 15 mm. Batas ini perlu dicocokkan dengan kondisi lapangan. Jenis coating, ketebalan lapisan, material dasar, radius, dan minimum expected thickness harus dicantumkan sebelum memilih transducer dan procedure.

Pulse magnetization memudahkan scanning pada baja

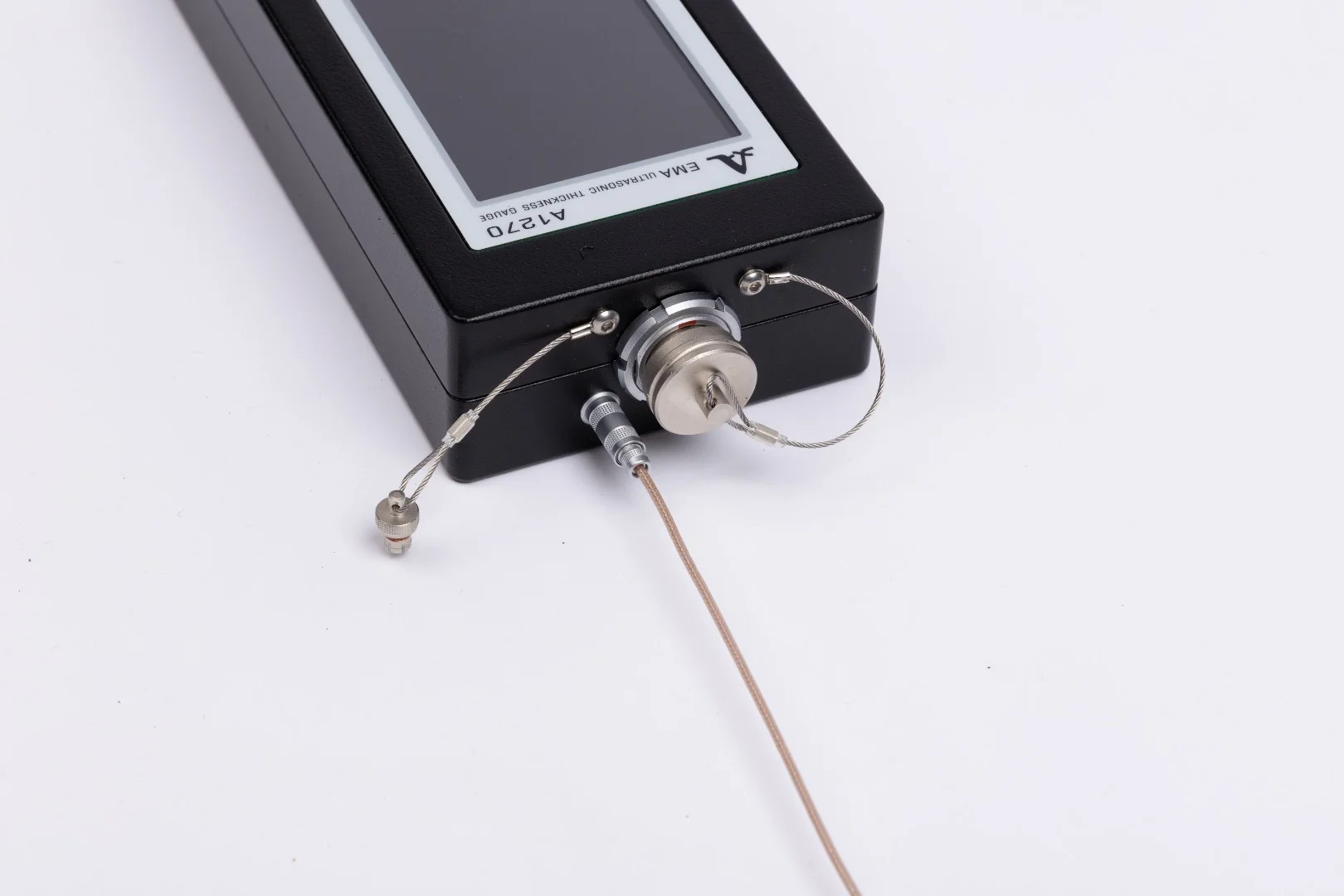

EMAT transducer pada A1270 memakai pulsed electromagnet sebagai pengganti permanent magnet. Transducer tidak menempel kuat secara terus-menerus pada ferromagnetic steel, sehingga operator lebih mudah menggesernya sepanjang lintasan inspeksi. Serpihan logam juga tidak terus tertarik ke protector transducer; kontak dapat dijaga lebih bersih selama pemeriksaan area berkarat atau setelah surface preparation.

Fitur ini berguna untuk thickness profiling pada pipa, sheet, dan area luas yang membutuhkan banyak pembacaan berurutan. Manfaatnya paling terasa ketika posisi transducer harus dipindahkan dengan jarak tetap untuk membandingkan remaining thickness antar-titik.

Cocokkan transducer dengan thickness dan geometri

Rentang 1–200 mm merupakan kemampuan sistem yang bergantung pada transducer. Standard delivery kit memakai S3950 2.5A0D15ES dengan rentang 1–50 mm, nominal frequency 2,5 MHz, dan effective aperture 15 mm. Kebutuhan di luar rentang tersebut harus ditinjau bersama pilihan transducer lain agar nilai nominal dan minimum expected thickness tetap berada dalam working range.

Small-pipe inspection mulai diameter 15 mm memerlukan EMAT transducer dengan aperture 8 mm yang sesuai. Radius pipa, ruang untuk menempatkan probe, temperature, surface condition, dan arah scanning menentukan apakah transducer dapat duduk stabil. S7392, S7394, dan movable capsule untuk S73 series tersedia sebagai opsi konfigurasi, sehingga nomor transducer perlu disebut jelas dalam RFQ.

Periksa echo dengan A-scan dan profilkan area melalui B-scan

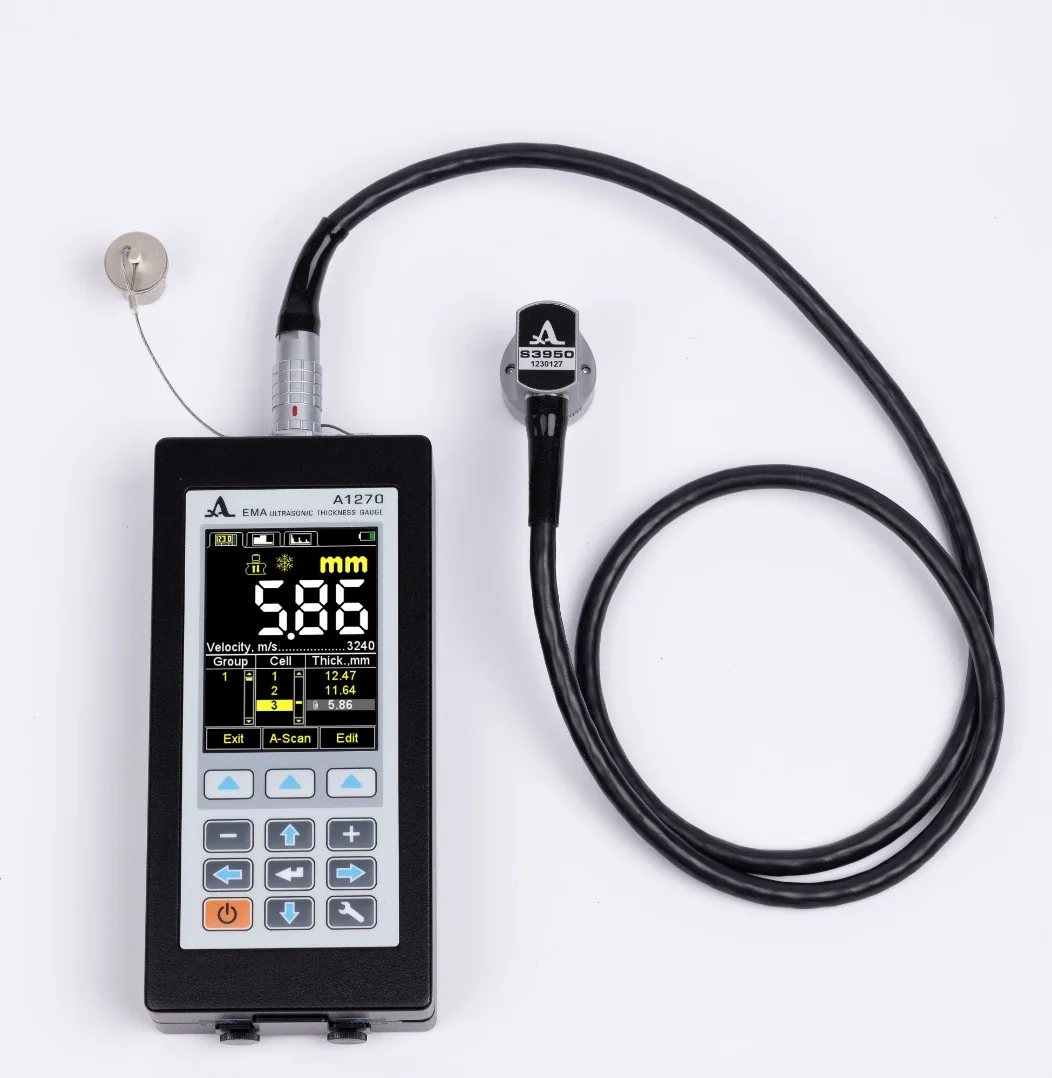

Mode digital sesuai untuk spot measurement dan pencatatan nilai secara cepat. A-scan menampilkan waveform agar operator dapat memeriksa echo yang dipilih sebelum menyimpan hasil. B-scan menyusun perubahan thickness menjadi profil sepanjang lintasan, sehingga area menipis dapat dibandingkan dengan bagian di sekitarnya.

Memori menyimpan hingga 50.000 hasil dan 4.000 A-scan. Data dapat dipindahkan ke PC melalui USB untuk pengelompokan titik, review waveform, trending, atau penyusunan laporan. A1270 difokuskan pada thickness measurement, thickness profiling, dan anisotropy evaluation; pemeriksaan weld atau sizing flaw mengikuti instrument, probe, reference block, dan procedure khusus untuk flaw detection.

Cantumkan kondisi objek dan output dalam RFQ

Informasikan material, nominal thickness, minimum expected thickness, diameter atau radius, temperature, jenis dan thickness coating, kondisi permukaan, jumlah titik, scan interval, panjang lintasan, serta akses operator. Tambahkan kebutuhan tampilan digital, A-scan, B-scan, penyimpanan waveform, transfer USB, format data, training, dan jadwal penggunaan.

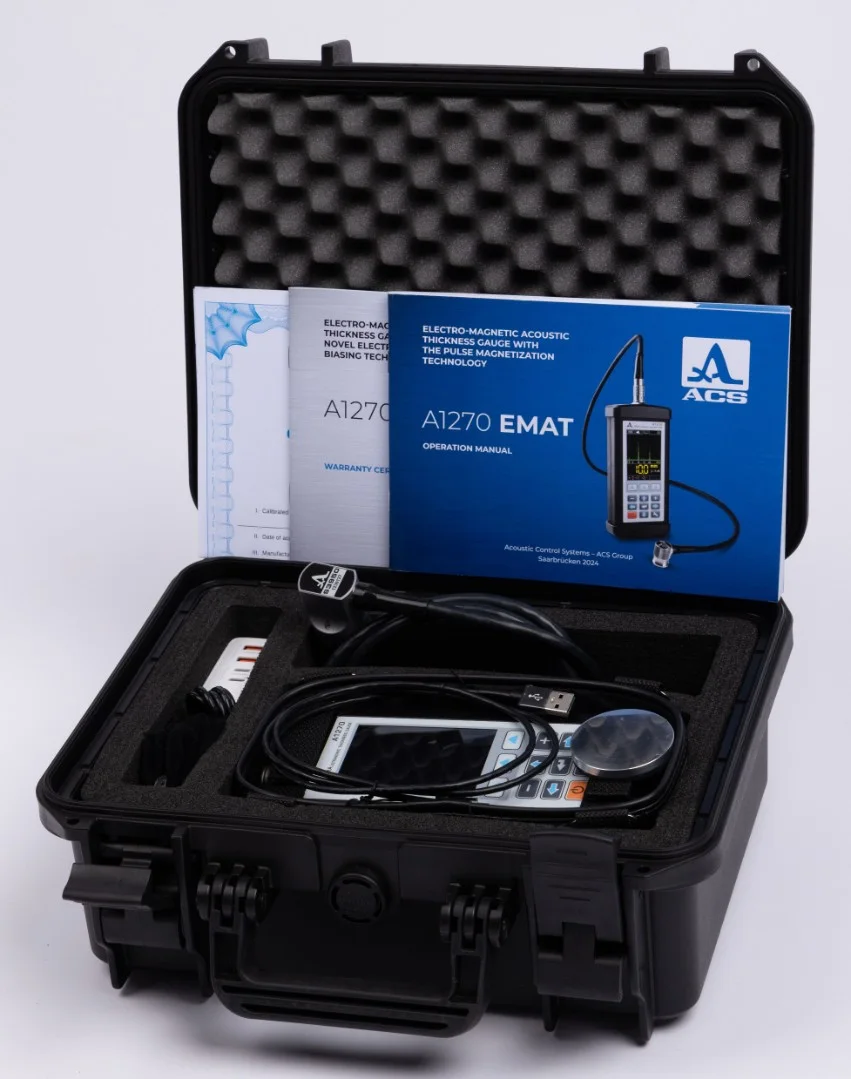

Standard delivery kit mencakup unit elektronik A1270, transducer S3950 dengan built-in cable, net adapter 220 V–15 V, kabel USB A–Micro B, dan case. Battery mendukung minimum sembilan jam operasi pada kondisi yang ditetapkan. Tinjau brochure metric ACS A1270 EMAT (PDF) dan cantumkan transducer yang diminta agar rentang pengukuran pada penawaran sesuai dengan objek inspeksi.
