ACS A1040 MIRA Classic Ultrasonic Concrete Tomograph

ACS A1040 MIRA Classic adalah ultrasonic pulse-echo tomograph untuk pemeriksaan beton dari satu permukaan. Matrix antenna array berisi 48 low-frequency dry-point contact transducer yang mengirim dan menerima shear wave, kemudian unit menampilkan A-scan dan B-scan atau mengumpulkan MAP data untuk rekonstruksi volume di PC.

Metode ini berbeda dari ultrasonic pulse velocity dengan direct transmission. A1040 MIRA Classic menempatkan seluruh antenna array pada satu sisi elemen, sehingga alat dapat digunakan ketika sisi belakang slab, dinding, kolom, tunnel lining, atau refractory block tidak dapat dijangkau.

Gunakan pulse-echo ketika hanya satu permukaan yang dapat diakses

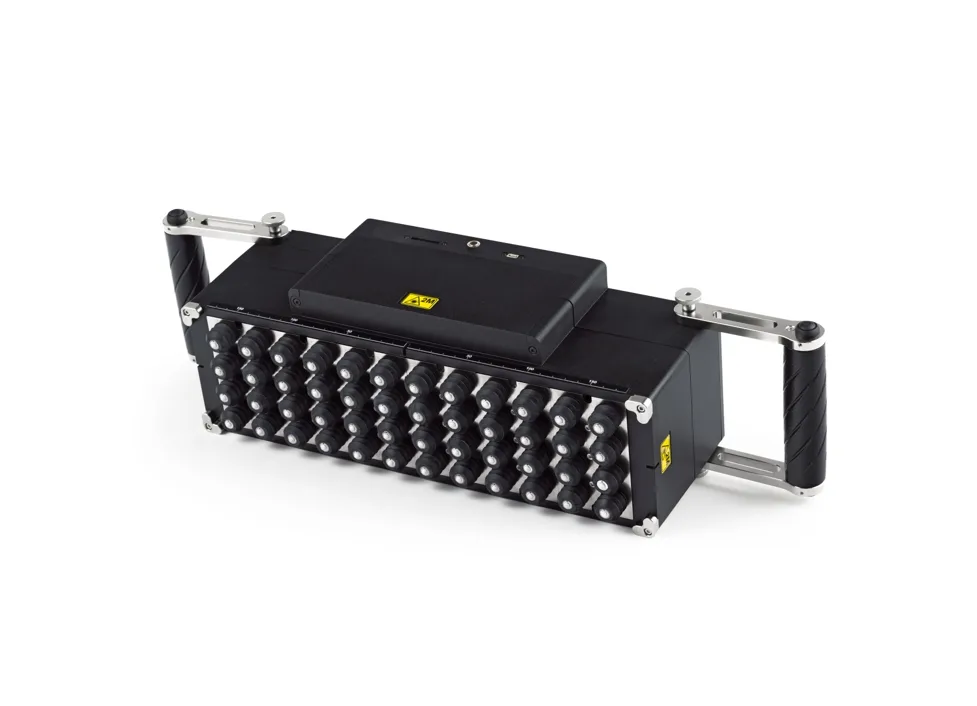

Dry-point contact transducer bekerja tanpa liquid couplant. Setiap transducer memiliki independent spring suspension dan ceramic wear-resistant tip agar kontak dapat mengikuti ketidakrataan permukaan. Fitur ini mengurangi persiapan pada beton kasar, tetapi area scan tetap harus cukup rata untuk menempatkan seluruh array dengan stabil.

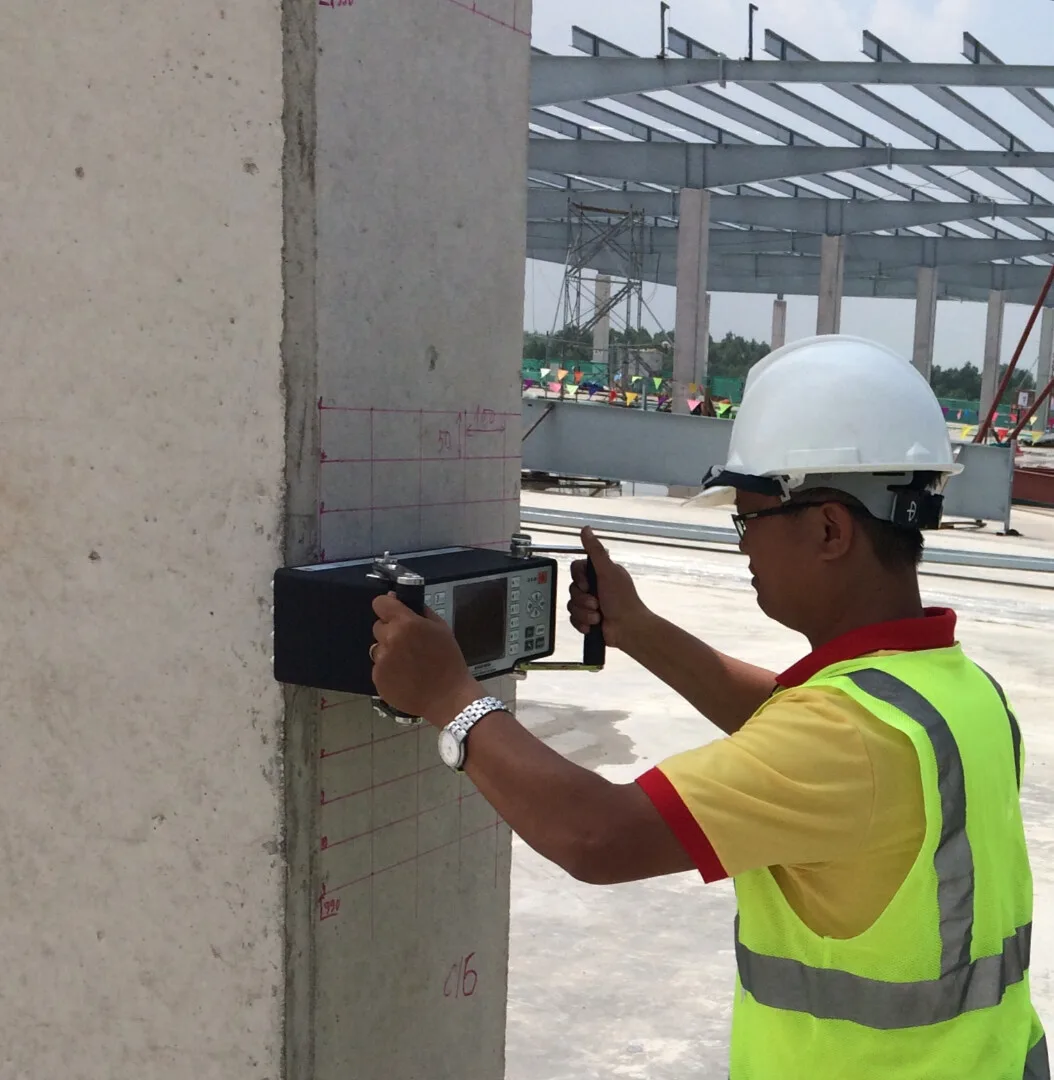

Handle dapat diposisikan untuk permukaan horizontal, vertikal, dan overhead. Reference scale pada bagian bawah unit membantu menentukan posisi indikasi terhadap antenna, sedangkan laser projection membantu operator menjaga scan step saat unit dipindahkan sepanjang grid.

Atur velocity, scan step, dan grid sebelum mengumpulkan MAP data

Velocity dapat diatur dari 1.000 hingga 4.000 m/s. Nilai yang sesuai diperlukan agar posisi backwall dan kedalaman reflector tidak bergeser pada hasil. Gunakan area dengan ketebalan atau geometri yang diketahui untuk memeriksa setting, gain, frekuensi, dan tampilan B-scan sebelum memulai grid utama.

REVIEW mode digunakan untuk melihat A-scan dan B-scan pada satu posisi. MAP mode mengumpulkan B-scan secara bertahap pada lintasan dengan scan step tetap, lalu menyimpan posisi serta setting yang digunakan. Data tersebut dapat dipindahkan melalui USB dan diproses dengan INTROVIEW untuk menampilkan section serta rekonstruksi volume.

Cocokkan kedalaman dan ukuran target dengan kondisi beton

Rentang inspeksi beton adalah 10–2.500 mm, sedangkan maximum view depth pada reinforced concrete adalah 800 mm. Kedalaman aktual dipengaruhi velocity, attenuation, kepadatan reinforcement, ukuran dan orientasi target, kondisi permukaan, serta noise dari geometri elemen. Spesifikasi minimum reflector mencakup sphere berdiameter 20 mm dan rebar berdiameter 12 mm pada kedalaman 30–400 mm.

Pantulan dapat menunjukkan backwall, rebar, pipe, void, delamination, crack, foreign inclusion, atau perubahan internal lain. Bentuk reflector tidak langsung menetapkan jenis kerusakan. Interpretasi perlu dibandingkan dengan drawing, pola reinforcement, observasi permukaan, area referensi, dan metode verifikasi yang sesuai sebelum menentukan lokasi bukaan, core, repair, atau pemeriksaan lanjutan.

Cantumkan area scan, software, dan training dalam RFQ

Sertakan material, ketebalan perkiraan, reinforcement layout, luas scan, scan step, expected depth, ukuran target, kondisi permukaan, akses operator, dan jumlah area. Informasi tersebut menentukan kesiapan permukaan, setting awal, waktu pengumpulan data, kapasitas penyimpanan, serta kebutuhan training operator.

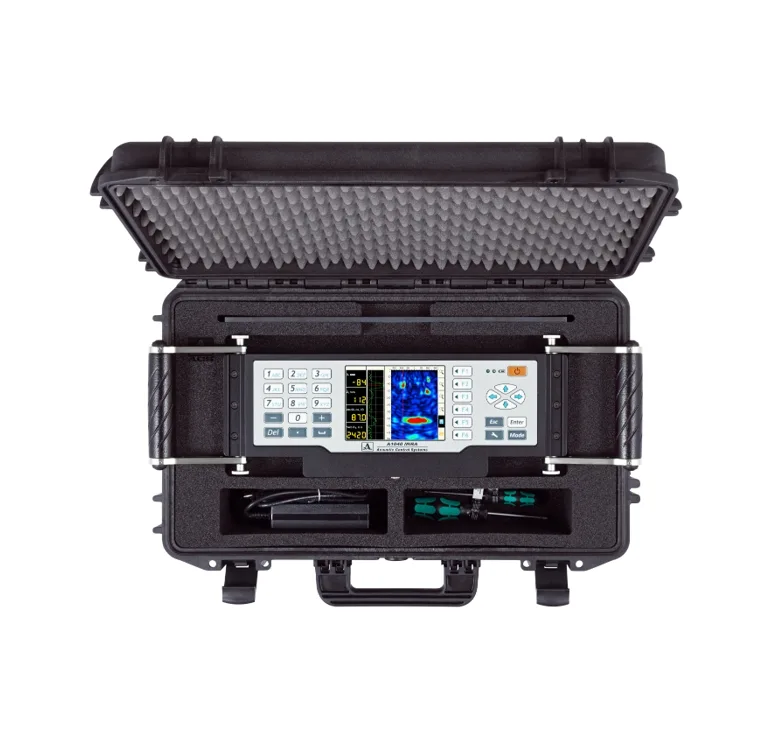

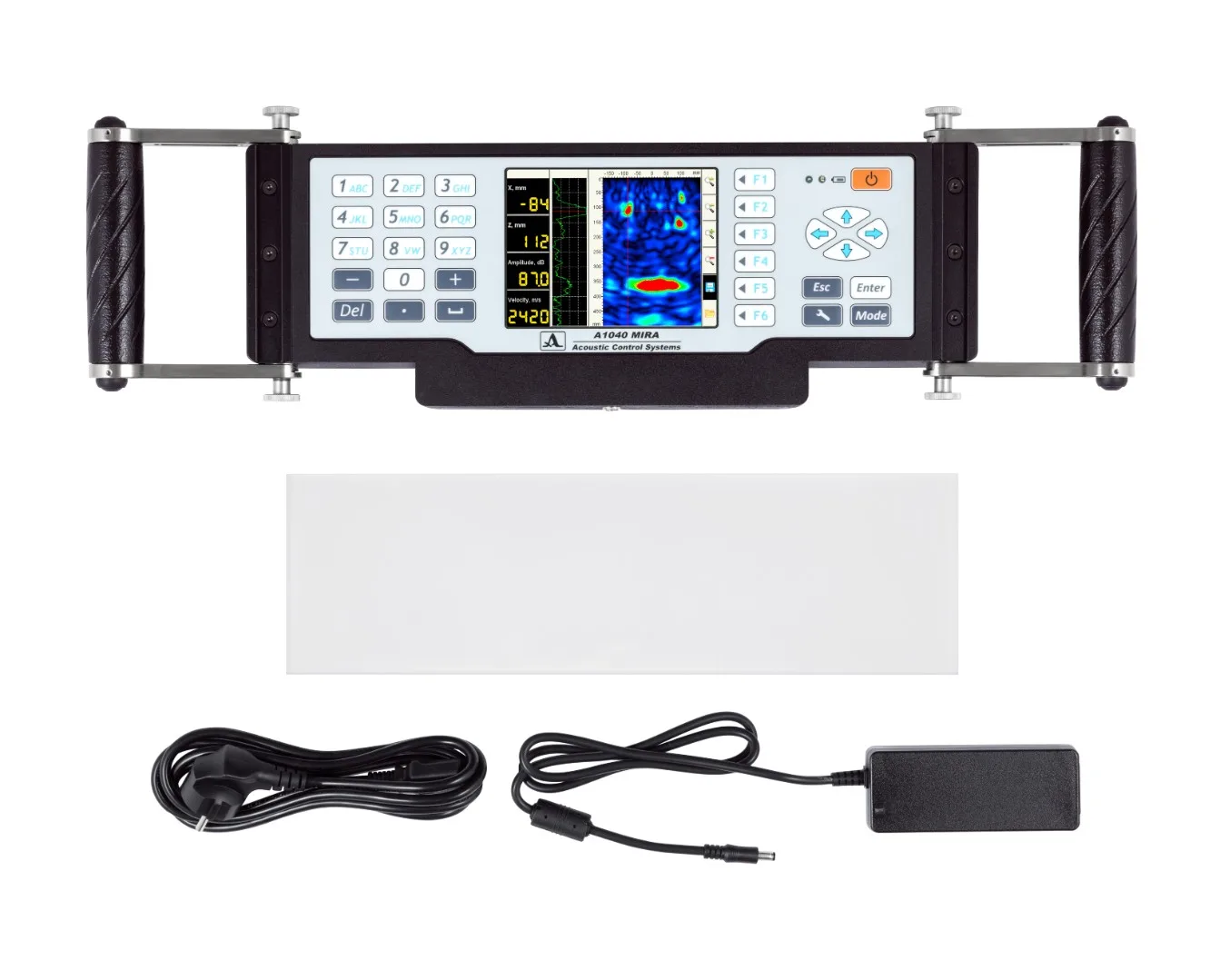

Paket standard mencakup A1040 MIRA, charging unit, kabel USB A–Micro B, travel case, dan lisensi INTROVIEW selama 12 bulan. Built-in battery 11,2 V menyediakan minimum lima jam operasi dan unit juga dapat ditenagai dari AC mains. Cantumkan kebutuhan test sample, PC, masa lisensi, jumlah unit, serta format hasil dalam dokumen penawaran. Pelajari pengoperasian REVIEW dan MAP mode melalui manual operasi A1040 MIRA (PDF).
