Dellon DX Industrial Videoscope

Dellon DX membawa kamera artikulasi ke dalam pipa, mesin, cavity, dan ruang sempit agar operator dapat melihat serta merekam permukaan yang tidak terjangkau dari luar. Sistem ini menggabungkan camera module 1 megapixel, layar sentuh 7 inci, foto dan video 1280 × 720, penyimpanan SD card 64 GB, serta output USB dan HDMI. Hasilnya dapat dipakai untuk menemukan lokasi indikasi visual dan mendokumentasikan kondisinya sebelum tindakan lanjutan ditentukan.

Mulai dari access opening dan jalur menuju target

Diameter probe tersedia 6,4 atau 8,4 mm. Pilihan yang benar tidak cukup ditentukan oleh diameter pipa utama; ukuran access opening, reducer, elbow, weld root, deposit, dan clearance di sekitar ujung kamera dapat menjadi pembatas yang lebih kecil. Dellon mencantumkan penggunaan pada pipa berdiameter 10–200 mm, tetapi kemampuan mencapai target tetap bergantung pada seluruh jalur masuk.

Keputusan konfigurasi	Pilihan yang tercantum	Data yang perlu disiapkan
Diameter kamera	6,4 atau 8,4 mm	Bukaan terkecil, clearance, target visual, dan kondisi permukaan
Panjang inspection cable	6, 8, 10, atau 15 m	Jarak target, routing, jumlah elbow, gesekan, dan ruang mendorong cable
Depth of field	25 mm–tak terhingga atau 8–80 mm	Jarak kerja kamera dan ukuran detail yang ingin dilihat
Proteksi camera/probe	IP64; opsi IP67 tercantum	Debu/cairan, kedalaman, durasi, temperatur, connector, dan articulation section

Konfirmasikan kombinasi yang benar-benar tersedia. Diameter, cable length, depth of field, dan proteksi merupakan satu konfigurasi probe; masing-masing tidak boleh diasumsikan dapat digabung bebas.

Arahkan pandangan melewati perubahan geometri

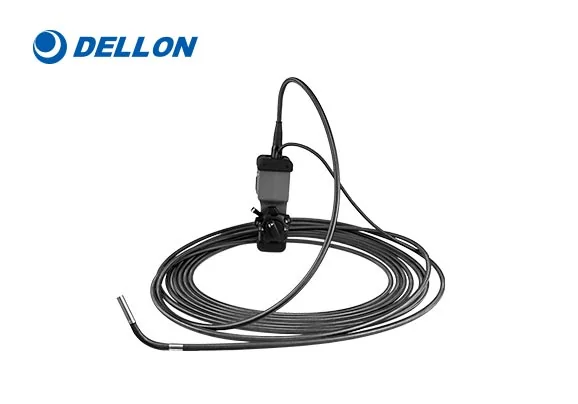

Probe memiliki artikulasi 360° dengan bending angle lebih dari 90° dan cable tungsten braided. Operator dapat mengubah arah pandang setelah ujung probe mencapai area yang dituju, misalnya untuk mengamati dinding di sekitar circumference pipa atau permukaan di balik perubahan arah. Field of view lebih dari 120° membantu memberikan konteks area di sekitar titik pengamatan.

Artikulasi bukan pengganti akses yang memadai. Bend radius, gaya dorong, gesekan, panjang cable yang tidak tertopang, deposit, serta risiko probe tersangkut perlu diperiksa dalam inspection plan. Untuk jalur panjang atau banyak elbow, sertakan sketsa dan ukuran aktual saat meminta konfigurasi.

Cocokkan depth of field dengan detail yang dicari

Dellon mencantumkan dua rentang depth of field: 25 mm hingga tak terhingga dan 8–80 mm. Rentang 8–80 mm relevan ketika kamera perlu bekerja lebih dekat terhadap permukaan, sedangkan 25 mm hingga tak terhingga memberi cakupan fokus pada jarak yang lebih jauh. Pemilihannya perlu mengikuti jarak kamera ke target, ukuran indikasi, dan ruang untuk mengarahkan probe.

Camera module CMOS 1/4 inci menghasilkan 1.000.000 pixel, sedangkan resolusi layar, foto, dan video tercantum 1280 × 720 pada 30 fps. Kualitas bukti aktual juga dipengaruhi cahaya, pantulan permukaan, kontaminasi, gerakan probe, dan jarak kerja. Karena itu, tetapkan acceptance kebutuhan gambar dengan contoh target atau ukuran detail, bukan hanya angka resolusi.

Rencanakan dokumentasi dan review hasil

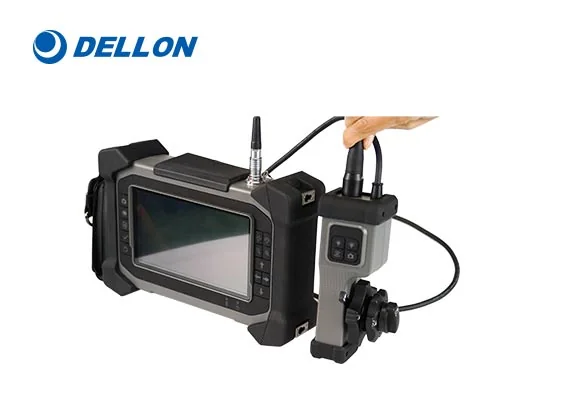

Layar sentuh 7 inci digunakan untuk live viewing. Rekaman disimpan pada SD card 64 GB, dipindahkan melalui USB, atau ditampilkan pada external HD display melalui HDMI. Fungsi software yang dicantumkan meliputi negative image dan grid; pastikan fungsi yang ingin dipakai, bahasa interface, timestamp, penamaan file, serta format serah-terima tersedia pada unit yang ditawarkan.

Battery lithium-ion 11,1 V dan 7.000 mAh memberikan waktu operasi yang dicantumkan lebih dari empat jam, dengan charging sekitar delapan jam. Battery dapat diisi terpisah dan status daya ditampilkan secara real time. Untuk pekerjaan satu shift, hitung waktu live viewing dan recording, jeda charging, serta kebutuhan battery tambahan dari durasi aktual di lokasi.

Pastikan batas lingkungan dan hasil inspeksi

Temperatur operasi dan penyimpanan tercantum −10 hingga +50 °C. Sumber Dellon menempatkan IP64 dan opsi IP67 pada spesifikasi camera/probe; rating tersebut tidak boleh otomatis diterapkan pada seluruh controller atau semua sambungan. Sebelum penggunaan basah, konfirmasikan bagian yang terlindungi, kondisi articulation, connector, jenis cairan, kedalaman, durasi, temperatur, serta prosedur pembersihan setelah inspeksi.

Videoscope menghasilkan bukti visual dari permukaan yang dapat dijangkau dan diterangi kamera. Gambar tersebut tidak dengan sendirinya mengukur wall thickness, kedalaman crack, leak tightness, atau fitness for service. Bila keputusan memerlukan remaining thickness, karakterisasi indikasi, atau integritas komponen, kombinasikan visual inspection dengan metode dan prosedur NDT yang sesuai; ACS A1270 EMAT dapat dipertimbangkan untuk thickness measurement pada steel atau aluminum alloy dalam rentang serta kondisi aplikasinya.

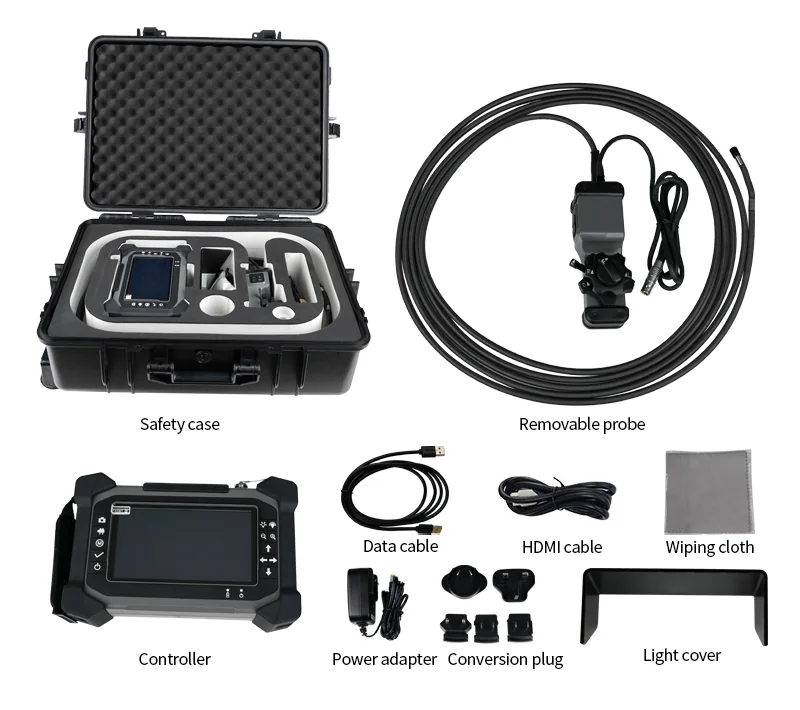

Untuk RFQ, kirim diameter dan bentuk access opening, material, diameter internal, jarak target, jumlah elbow, minimum bend radius, kondisi permukaan, paparan cairan, temperatur, ukuran indikasi yang dicari, kebutuhan foto/video, SD card, USB, HDMI, bahasa, training, jumlah unit, lokasi, dan jadwal. Cantumkan pilihan probe dan minta konfirmasi tertulis atas standard package serta aksesori agar sistem yang ditawarkan sesuai dengan jalur inspeksi.
