DEWETRON DEWE3-A4 Portable All-in-One DAQ System

Ketika pengujian mesin atau kendaraan berpindah lokasi, operator perlu memastikan sensor terbaca, mengatur channel, dan memeriksa hasil rekaman sebelum sesi berakhir. DEWETRON DEWE3-A4 menyatukan PC, display multi-touch 13,3 inci, keyboard, dan touchpad dalam DAQ portable. Pengaturan serta peninjauan data dilakukan langsung pada perangkat, sehingga tim dapat memeriksa kesiapan pengukuran di dekat objek uji.

Susun input dari sensor yang benar-benar digunakan

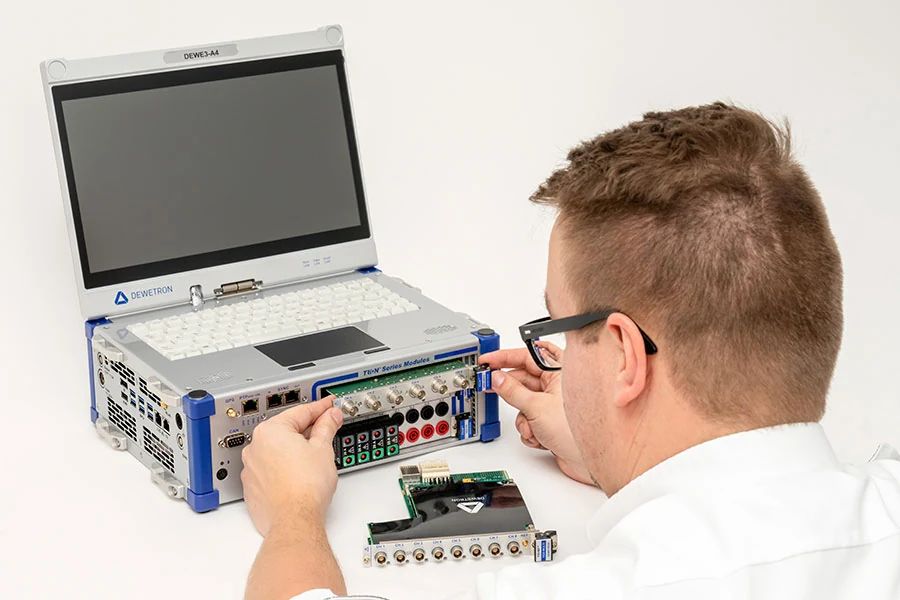

Empat slot TRION(3) memberi ruang untuk memilih input sesuai kombinasi sensor. Sistem mendukung hingga 32 analog inputs, dengan jumlah channel, range, resolusi, dan sampling mengikuti modul yang dipasang. Untuk vibration atau NVH, pilih input IEPE yang sesuai accelerometer atau microphone; untuk respons mekanik, cocokkan bridge input dengan strain gauge. Temperature dapat direkam melalui modul thermocouple atau RTD yang sesuai.

Daftar channel perlu mencantumkan output sensor, excitation, connector, bandwidth, serta kebutuhan isolasi. Pada pengujian kendaraan, rencanakan interface CAN dan counter bersama input analog agar respons sensor dapat ditinjau terhadap kondisi operasi atau putaran. Modul dapat diganti untuk kebutuhan pengujian berikutnya dengan mengikuti prosedur pemasangan pada manual.

Pilih sampling dari perubahan tercepat yang perlu terlihat

Pengujian transient kelistrikan, vibration, dan temperature memiliki kebutuhan sampling berbeda. DEWE3-A4 mendukung rate hingga 10 MS/s dengan modul yang sesuai; technical reference menyebut TRION3-1810M-POWER untuk kemampuan tersebut. Tetapkan rate tiap channel dari bandwidth sensor, filter, dan detail respons yang perlu dianalisis, lalu cocokkan dengan spesifikasi modul pilihan.

OXYGEN menyediakan pemilihan sampling rate per channel. Dengan demikian, channel temperature yang berubah lambat dapat diatur berbeda dari channel respons cepat. Pengaturan ini membantu menyesuaikan volume rekaman dengan informasi yang dibutuhkan, terutama saat jumlah sensor bertambah atau pengujian berlangsung lama.

Periksa rekaman saat pengujian masih berjalan

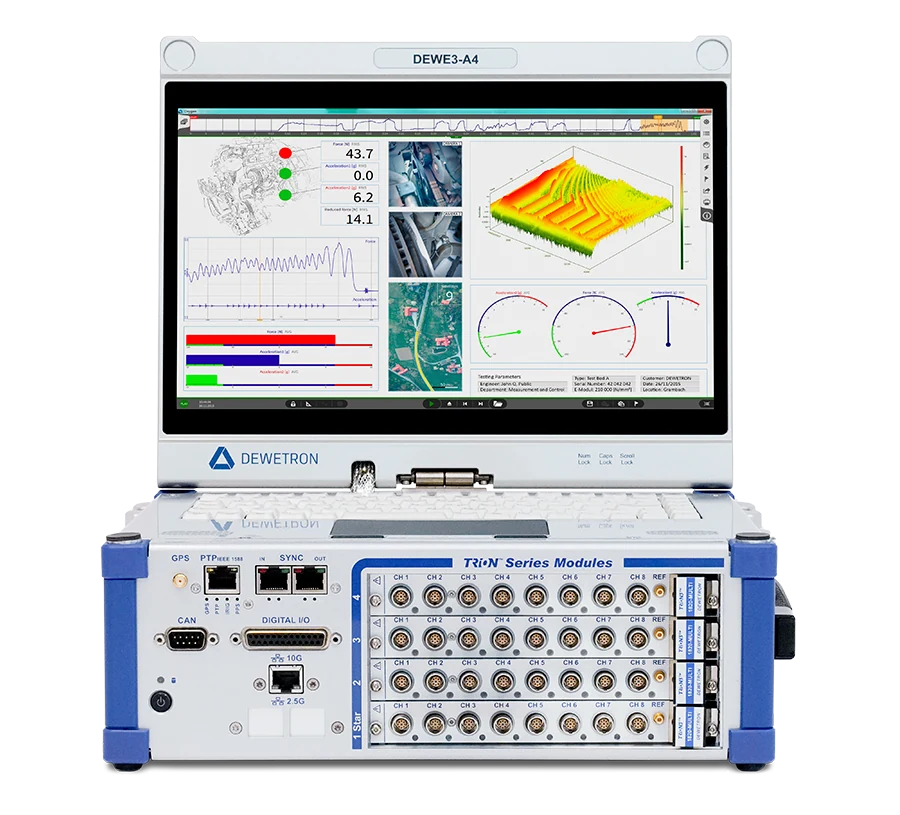

OXYGEN menggabungkan data yang diakuisisi dalam satu file pengukuran. DejaView memungkinkan operator meninjau bagian rekaman sebelumnya selama recording berlanjut, misalnya untuk memeriksa respons pada perubahan putaran atau perpindahan kondisi operasi. Jika diperlukan, file split membuat file baru berdasarkan interval waktu atau event agar sesi pengujian lebih mudah dikelola.

Kemampuan recording tipikal mencapai 400 MB/s. Kapasitas SSD dan throughput perlu dipilih bersama jumlah channel, sampling rate, serta durasi; opsi SSD tertentu memiliki batas transfer tersendiri. Setelah pengujian, file dapat dibuka pada PC lain yang terpasang OXYGEN untuk peninjauan. Tetapkan kebutuhan analisis, ekspor, dan lisensi software saat menyusun penawaran agar alur kerja sesuai dengan tim penerima data.

Bandingkan respons kelistrikan dan mekanik pada test bench

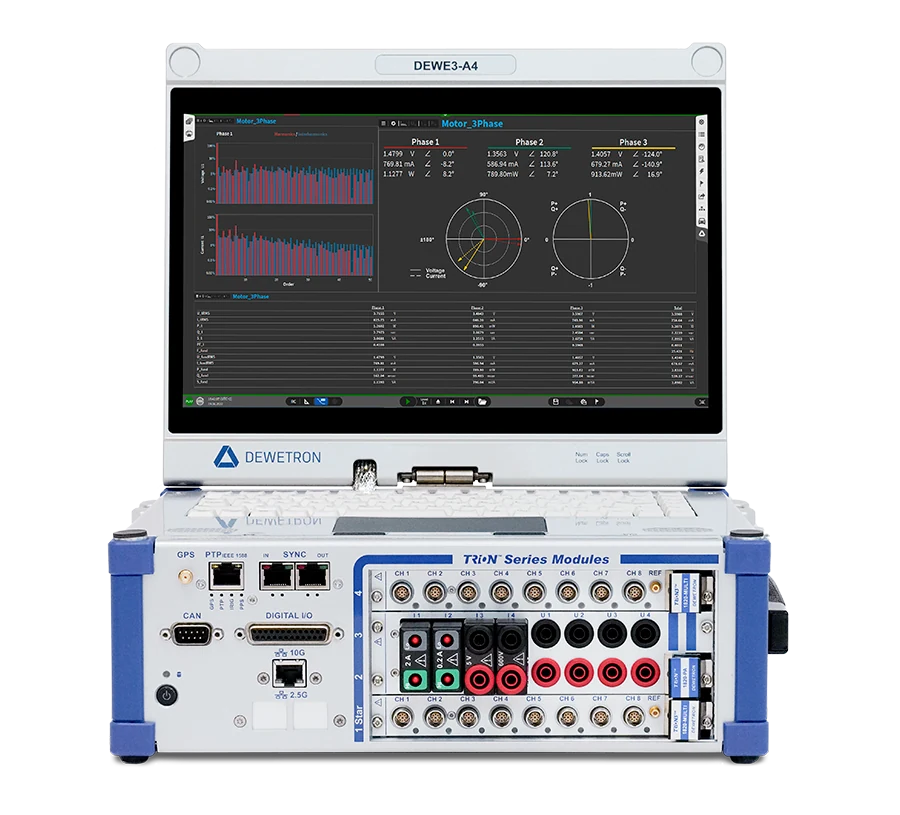

Untuk pengujian motor atau drive system, perubahan daya sering perlu ditinjau bersama putaran, vibration, strain, atau temperature. DEWE3-A4 dapat dikonfigurasi sebagai power analyzer melalui modul TRION(3) power, kemudian dipadukan dengan input sensor lain dalam alokasi empat slot yang tersedia.

Mulai dari konfigurasi fase, range voltage dan current, bandwidth, current transducer, serta parameter analisis yang diperlukan. Ketelitian pengukuran mengikuti modul, sensor, range, dan kondisi pengujian yang dipilih. Fitur power analysis OXYGEN disusun bersama hardware sehingga channel dan perhitungan yang dibutuhkan tercakup dalam konfigurasi penawaran.

Rencanakan pertambahan titik ukur dan referensi waktunya

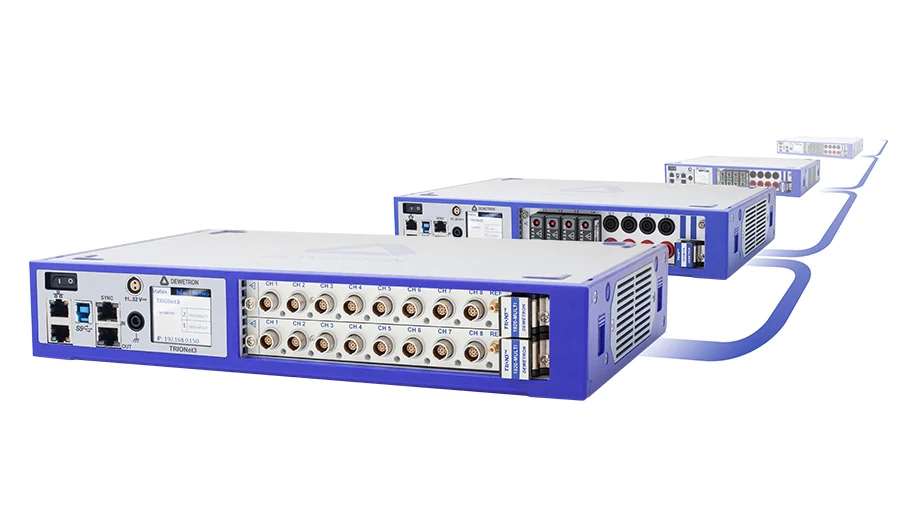

Ketika sensor tersebar atau jumlah channel melampaui susunan awal, TRIONet3 menyediakan ekspansi high-speed channels dengan jarak hingga 100 m antarperangkat sesuai konfigurasi koneksi. Opsi OXYGEN-NET dapat menggabungkan beberapa sistem DEWETRON menjadi satu perangkat pengukuran virtual untuk pengoperasian bersama.

Sinkronisasi tetap perlu direncanakan dari topologi sistem dan referensi waktu. Pilihan GPS, PTP, atau IRIG memerlukan hardware serta opsi yang sesuai. Cantumkan jumlah unit, jarak, jaringan, dan kebutuhan transfer saat menentukan ekspansi maupun LAN opsional 2,5 Gbit/s atau 10 Gbit/s.

Sesuaikan sumber daya dengan durasi dan lokasi uji

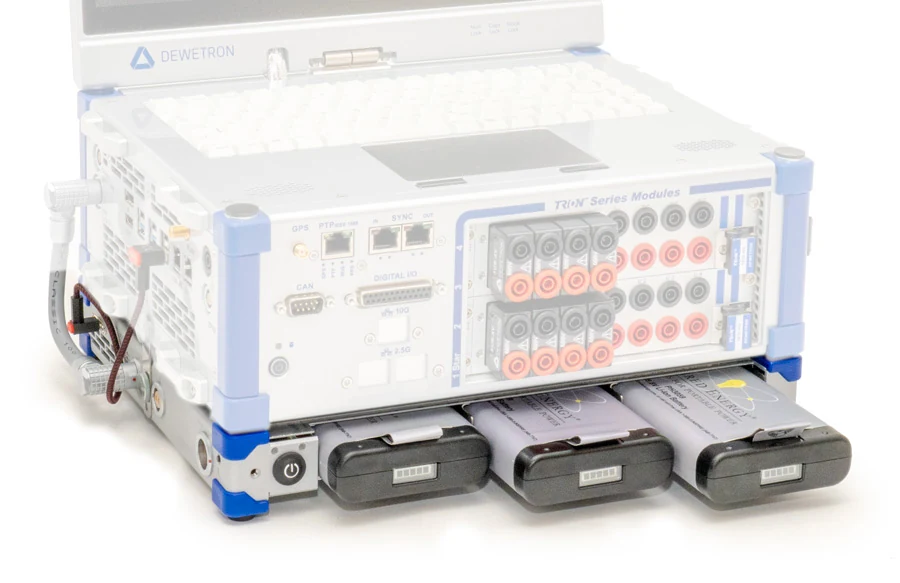

PC dan display terintegrasi memudahkan pengoperasian di lokasi, sementara sumber daya dipilih dari kondisi pemasangan. DEWE3-A4 memakai input rated 11–32 VDC dan disertai external AC power supply. Untuk pengoperasian dari baterai, DW3-UPS-DC tersedia sebagai opsi; durasinya ditentukan oleh beban sistem, modul, dan battery pack yang digunakan. Internal buffer battery opsional mendukung gangguan daya singkat, dengan durasi kurang dari lima menit bergantung konfigurasi.

Pastikan ventilasi, mounting, routing kabel, dan lingkungan pemasangan mendukung pengoperasian perangkat. Windows tersedia sebagai standar, dengan Linux sebagai alternatif yang perlu dicocokkan dengan kebutuhan software dan integrasi. Untuk membandingkan bentuk sistem dalam pengujian kendaraan, lihat solusi Automotive & Mobility Testindo. Detail koneksi, spesifikasi, dan prosedur pengoperasian tersedia pada technical reference DEWE3-A4 (PDF).
