DEWETRON DEWE3-M4 Compact Mainframe DAQ System

Pengujian di kendaraan perlu memperhitungkan ruang untuk DAQ, jalur kabel sensor, dan pasokan daya selama siklus operasi. Voltage drop saat engine starting juga perlu ditangani ketika tim ingin merekam respons sebelum, selama, dan sesudah mesin dinyalakan. DEWETRON DEWE3-M4 menyediakan mainframe ringkas dengan PC terintegrasi, empat slot TRION(3), dan pilihan buffer battery untuk gangguan daya singkat.

Susun sensor dan interface dari respons yang perlu dibandingkan

DEWE3-M4 mendukung hingga 32 analog inputs melalui modul yang dipilih. Untuk pengujian kendaraan atau mesin, susun input IEPE bagi accelerometer atau microphone, bridge input untuk strain gauge, serta thermocouple atau RTD bagi titik temperature. Cocokkan setiap sensor dengan output, range, bandwidth, excitation, connector, dan kebutuhan isolasinya.

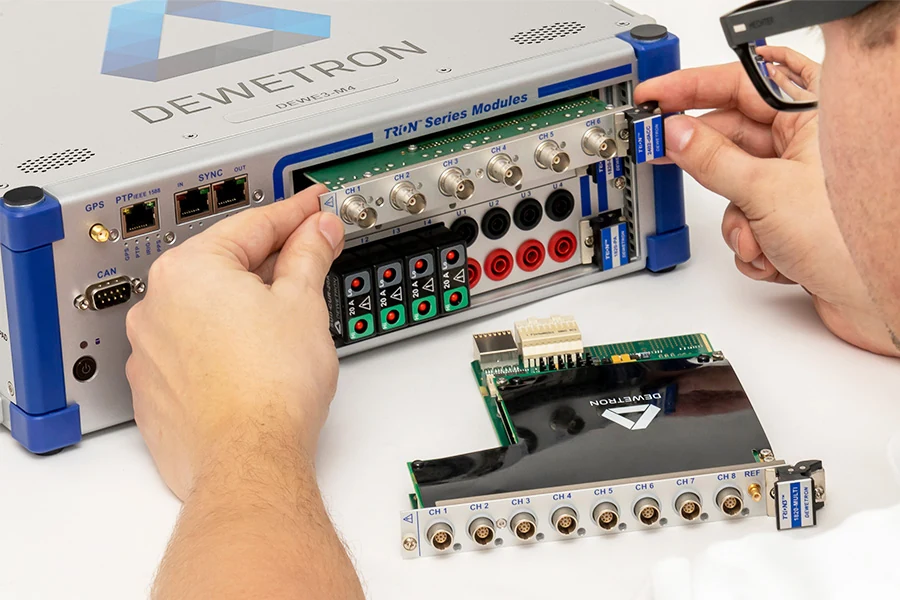

CAN, counter, serta digital I/O dapat memberi konteks operasi bagi respons analog, misalnya putaran atau status yang menyertai perubahan vibration. Tentukan interface dan fungsi yang diperlukan bersama alokasi empat slot. Modul TRION(3) dapat diganti ketika pekerjaan berikutnya memerlukan kombinasi sensor berbeda, dengan mengikuti prosedur pemasangan perangkat.

Tangani gangguan daya singkat dan hitung kebutuhan untuk seluruh sesi

Input mainframe menggunakan supply rated 11–32 VDC, dengan external AC/DC power supply untuk pengoperasian dari sumber AC. Untuk pemasangan di kendaraan, catat kondisi supply, voltage drop saat engine starting, beban sensor, dan kebutuhan kabel daya sebelum menyusun konfigurasi.

Buffer battery internal tersedia sebagai opsi untuk menjembatani gangguan daya singkat. Durasinya kurang dari lima menit, bergantung pada konfigurasi, beban, dan kondisi baterai. Bila pengujian memerlukan pasokan dari baterai sepanjang sesi, pilih battery pack opsional yang kompatibel dan hitung runtime dari beban sistem. Stackable battery pack memberi pilihan konfigurasi daya; kapasitas, mounting, dan durasinya perlu ditentukan pada penawaran.

Pilih lokasi pengolahan dan recording data

Pada konfigurasi mainframe, OXYGEN berjalan pada PC terintegrasi dan data direkam pada sistem. Siapkan display serta peripheral eksternal yang diperlukan untuk setup dan pemantauan. Pilihan Windows atau Linux disusun bersama fitur OXYGEN serta kebutuhan integrasi tim penguji.

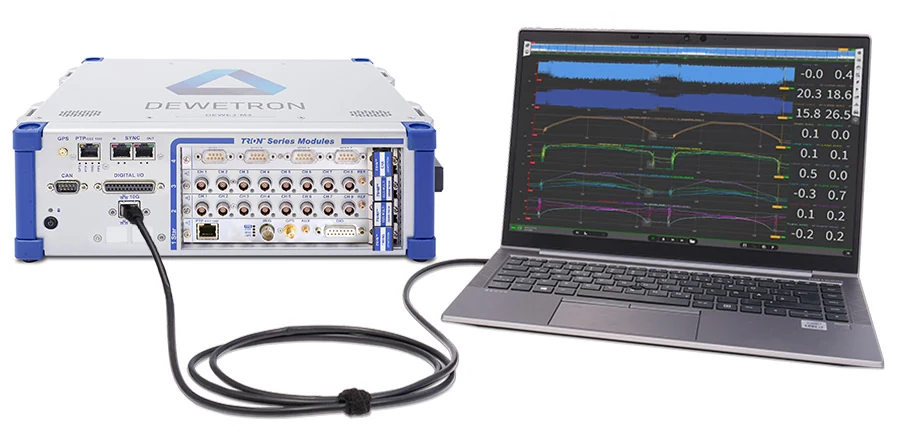

Front-end option ditujukan untuk pengujian yang menempatkan pengolahan serta recording pada host PC terpisah. Konfigurasi ini memakai firmware khusus pada DEWE3-M4, kemudian mengirim data melalui LAN standar 1 Gbit Ethernet ke komputer penerima yang menjalankan OXYGEN. Tentukan pilihan ini saat RFQ agar firmware, host PC, jaringan, dan kapasitas disk tercakup dalam susunan sistem.

Kedua konfigurasi memiliki alur data yang perlu diperhitungkan sejak awal. Pada mainframe, tinjau kemampuan SSD dan rekaman lokal; pada front-end, susun bandwidth LAN bersama jumlah channel, sampling, serta kemampuan host PC menerima dan merekam data.

Rekam detail respons dengan sampling dan kapasitas disk yang sesuai

Untuk respons cepat, sampling hingga 10 MS/s per channel tersedia melalui modul yang mendukung, termasuk TRION3-1810M-POWER. Pilih rate dan filter dari bandwidth sensor serta detail yang perlu dianalisis. OXYGEN menyediakan pengaturan sampling dan pilihan recording waveform atau statistik per channel, sehingga setiap channel dapat disesuaikan dengan tujuan pengukuran.

Kemampuan recording lokal tipikal mencapai 400 MB/s. Jumlah channel, sampling, cara recording, dan durasi menentukan kebutuhan throughput serta kapasitas SSD. DejaView memungkinkan peninjauan bagian rekaman sebelumnya saat recording berlanjut, sementara file split membantu membagi sesi menjadi beberapa file untuk pengelolaan serta penyerahan hasil.

Ukur daya bersama respons mekanik pada test bench

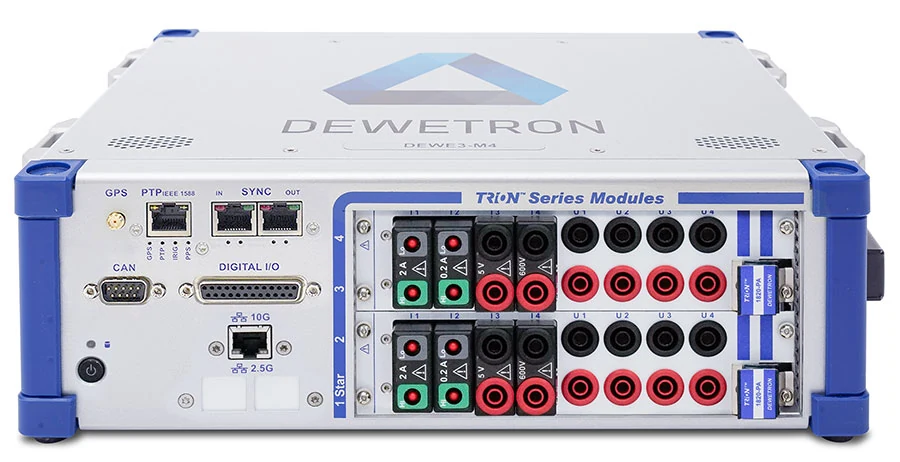

DEWE3-M4 dapat dikonfigurasi sebagai power analyzer melalui modul TRION(3) power. Pada pengujian motor atau drive system, parameter kelistrikan dapat ditinjau bersama putaran, vibration, strain, atau temperature melalui input yang sesuai. Susun jumlah fase, range voltage dan current, bandwidth, serta current transducer dari rangkaian yang diuji.

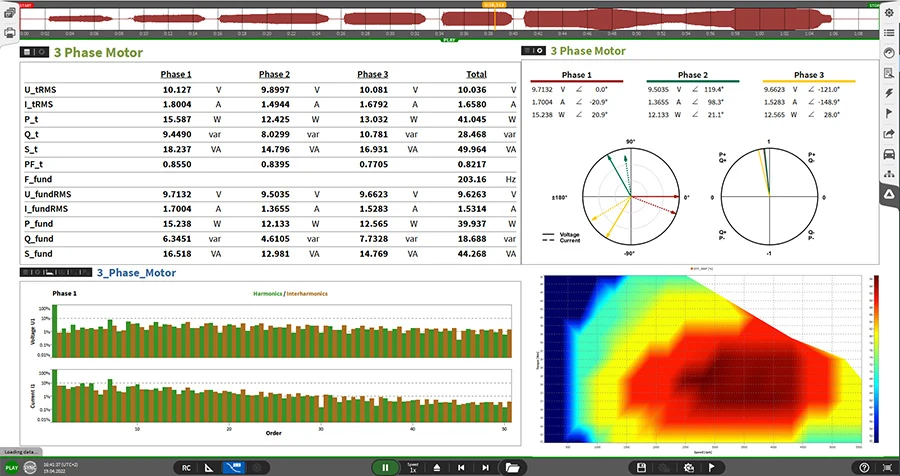

Modul, sensor, range, dan kondisi pengujian menentukan ketelitian pengukuran. Pilih fitur power analysis OXYGEN bersama hardware serta lisensi software agar perhitungan yang dibutuhkan tercakup pada penawaran. Alokasikan slot dan kebutuhan daya sensor bersama channel mekanik yang akan dibandingkan.

Rencanakan penempatan beberapa unit dan penyerahan hasil

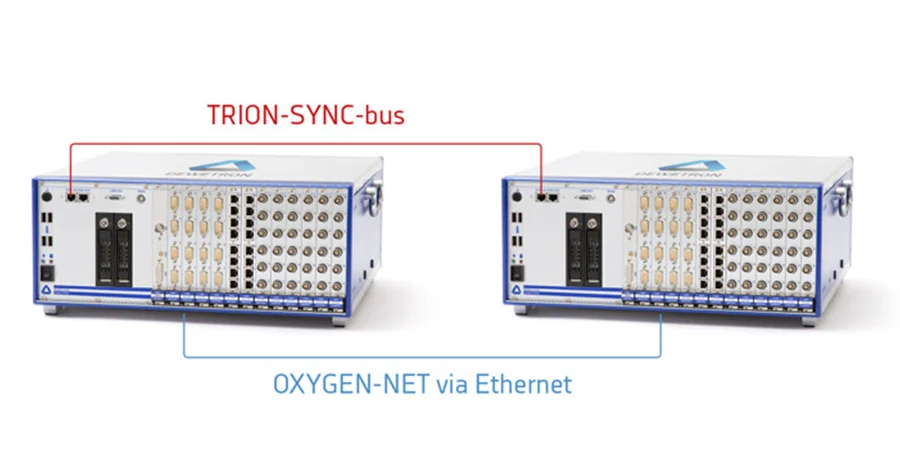

TRIONet3 menyediakan pilihan ekspansi high-speed channels dengan jarak hingga 100 m antarperangkat sesuai susunan koneksi. Opsi OXYGEN-NET dapat menggabungkan beberapa sistem DEWETRON menjadi satu perangkat pengukuran virtual. Rencanakan sinkronisasi melalui TRION SYNC-BUS atau referensi GPS, PTP, maupun IRIG dengan hardware yang sesuai.

Tentukan topologi dan volume transfer ketika mempertimbangkan LAN mainframe opsional 2,5 Gbit/s atau 10 Gbit/s. Modul XR untuk low-speed channels dan kamera dapat ditambahkan sesuai kebutuhan data serta konteks pengujian. Pastikan mounting, ventilasi, routing kabel, dan akses connector mendukung posisi perangkat selama pengujian.

Untuk meninjau bentuk sistem dan alur pengujian kendaraan, lihat solusi Automotive & Mobility Testindo. Lengkapi RFQ dengan kebutuhan analisis, format ekspor, jumlah sistem, aksesori, dan jadwal agar hasil rekaman sesuai alur kerja tim penerima. Rincian koneksi dan batas operasi tersedia pada technical reference DEWE3-M4 (PDF).
