DEWETRON DEWE3-A8/A12 All-in-One DAQ System
Tinjau strain, vibration, temperature, dan kondisi operasi dari banyak titik ukur melalui DAQ dengan PC dan display 18,5 inci terintegrasi. Pilih A8 atau A12 dari daftar channel, kombinasi modul, sampling, dan durasi; varian A8-PA tersedia untuk kebutuhan power analysis.
- Membandingkan strain dan vibration pada banyak titik struktur atau komponen uji, dengan modul, sensor, serta referensi waktu yang disusun dari test plan.
- Menelusuri respons mesin atau kendaraan dengan meninjau channel sensor bersama putaran, digital I/O, atau CAN melalui interface yang sesuai.
- Mengukur parameter kelistrikan dan respons mekanik pada test bench; pilih DEWE3-A8-PA bila memerlukan konfigurasi hingga 16 power phases serta redundant sensor power supply.
Bandingkan respons dari banyak titik ukur dalam satu sistem
Pengujian struktur, mesin, atau kendaraan sering memerlukan respons dari banyak titik untuk ditinjau pada waktu yang sama. Strain, vibration, temperature, putaran, dan kondisi operasi perlu direkam dengan input serta sampling yang sesuai agar hubungan antarsinyal dapat dianalisis. DEWETRON DEWE3-A8 dan DEWE3-A12 menyediakan PC, display multi-touch 18,5 inci, serta ruang bagi delapan atau dua belas modul TRION(3) dalam satu sistem DAQ.
Pilih A8 atau A12 dari alokasi modul dan rencana pertambahan sensor
Mulai dari daftar titik ukur, lalu kelompokkan sensor menurut output, range, bandwidth, excitation, connector, dan kebutuhan isolasi. Modul untuk IEPE, strain gauge bridge, thermocouple, RTD, voltage, atau current memiliki jumlah channel serta spesifikasi yang berbeda. Jumlah slot yang diperlukan mengikuti kombinasi tersebut.
| Model | Slot TRION(3) | Kapasitas sesuai konfigurasi |
|---|---|---|

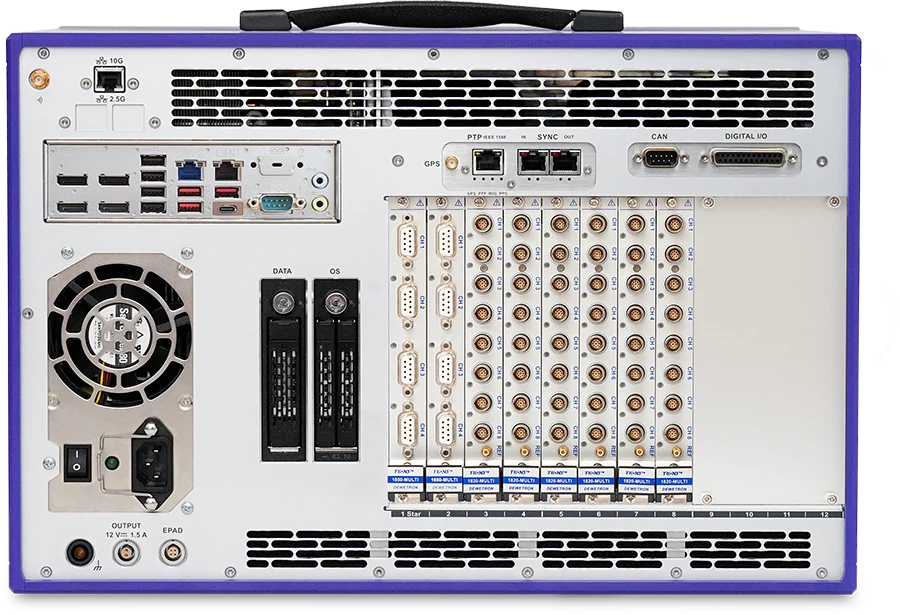

| DEWE3-A8 | 8 | Hingga 64 analog inputs |

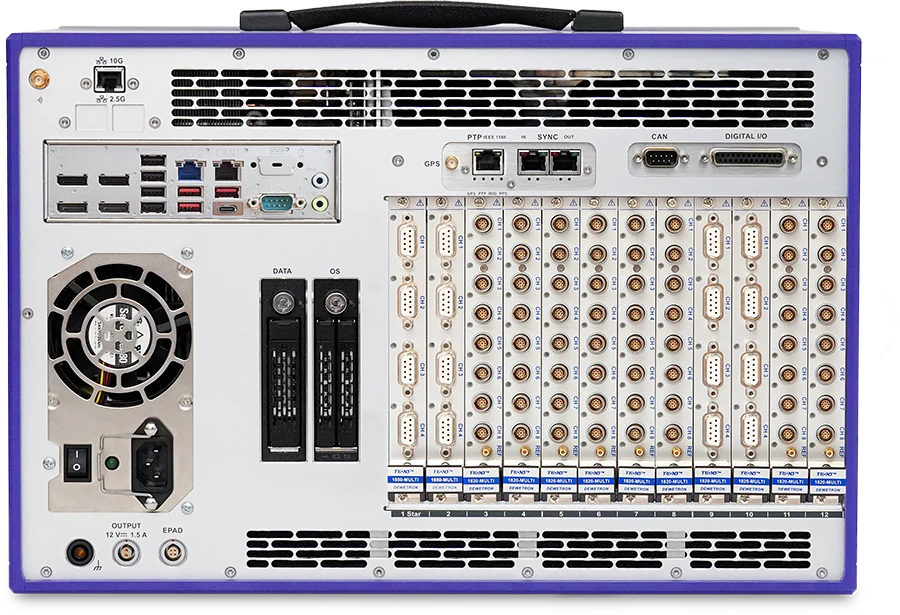

| DEWE3-A12 | 12 | Hingga 96 analog inputs |
| DEWE3-A8-PA | 8 | Hingga 16 power phases |
Pertimbangkan A8 ketika daftar modul tercakup dalam delapan slot. A12 memberi ruang lebih besar ketika jumlah sensor atau kombinasi input bertambah. Untuk pengujian respons struktur, misalnya, petakan kebutuhan strain dan accelerometer per lokasi sebelum menentukan chassis. Kapasitas maksimum channel mengikuti modul yang dipasang, termasuk slot yang digunakan untuk fungsi lain.
Pertahankan ruang modul saat menambahkan CAN, counter, dan timing

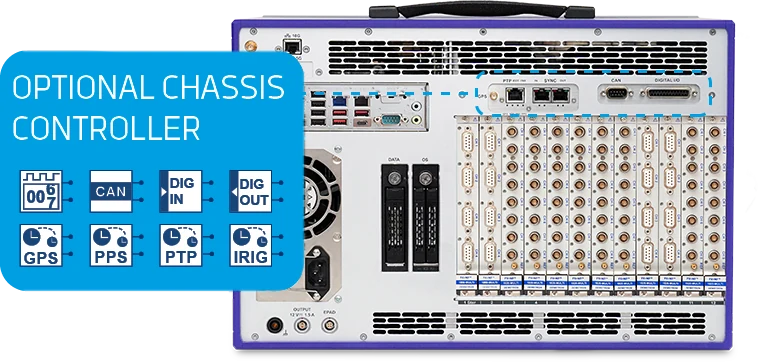

Pengujian kendaraan atau test bench dapat memerlukan data CAN, putaran, sinyal digital, serta referensi waktu bersama channel analog. Chassis controller tersedia sebagai upgrade opsional untuk mengintegrasikan fungsi yang sebelumnya memerlukan hingga tiga modul terpisah: TRION-BASE, TRION-CAN, dan TRION-TIMING.
Dengan opsi yang sesuai, konektor untuk CAN, counter, digital I/O, GPS, PTP, IRIG, dan PPS berada pada housing. Slot TRION(3) dapat dialokasikan untuk modul pengukuran lainnya. Cantumkan interface dan sumber waktu yang diperlukan sejak awal agar kapasitas channel serta susunan modul dalam penawaran sesuai pekerjaan.
Tangkap respons cepat dengan sampling yang sesuai tiap channel
Perubahan temperature, respons strain, vibration, dan transient kelistrikan memerlukan bandwidth serta sampling berbeda. Rate hingga 10 MS/s per channel tersedia pada modul yang mendukung, termasuk TRION3-1810M-POWER dan TRION3-1810M-SUB-8. Cocokkan rate, resolusi, range, serta jumlah channel terhadap jenis input yang akan digunakan.
OXYGEN menyediakan pemilihan sampling rate serta recording waveform atau statistik per channel. Atur setiap channel dari detail respons yang perlu diperiksa. Pada pengujian dengan banyak sensor, susunan ini membantu menjaga informasi yang dibutuhkan sekaligus mengendalikan volume rekaman.
Rencanakan throughput dan kapasitas rekaman untuk seluruh sesi
Kemampuan recording tipikal DEWE3-A8/A12 adalah 800 MB/s. Susun jumlah channel, sampling, cara recording, dan durasi untuk menentukan kapasitas SSD serta kebutuhan throughput konfigurasi lengkap. SSD rekaman terpisah dari SSD operating system; pilihan kapasitas perlu ditetapkan bersama alur pengujian dan pemindahan hasil.
DejaView memungkinkan operator meninjau bagian rekaman sebelumnya selama recording berlanjut, misalnya setelah perubahan beban atau putaran. File split membantu membagi sesi menjadi beberapa file. Display 18,5 inci menyediakan ruang untuk menata grafik dan nilai channel pada perangkat, dengan keyboard atau mouse eksternal bila diperlukan.
Pilih A8-PA ketika pengujian membutuhkan banyak power phases

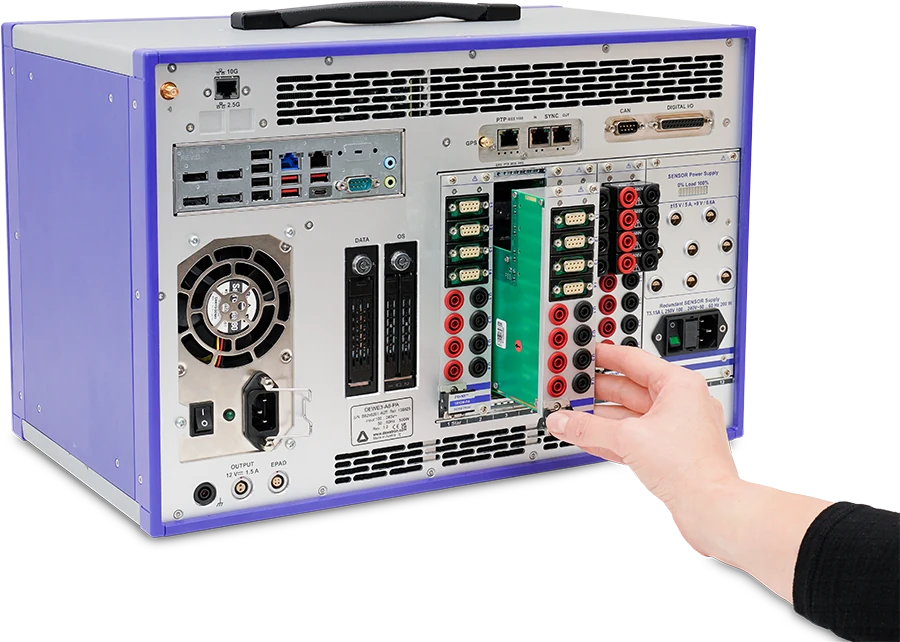

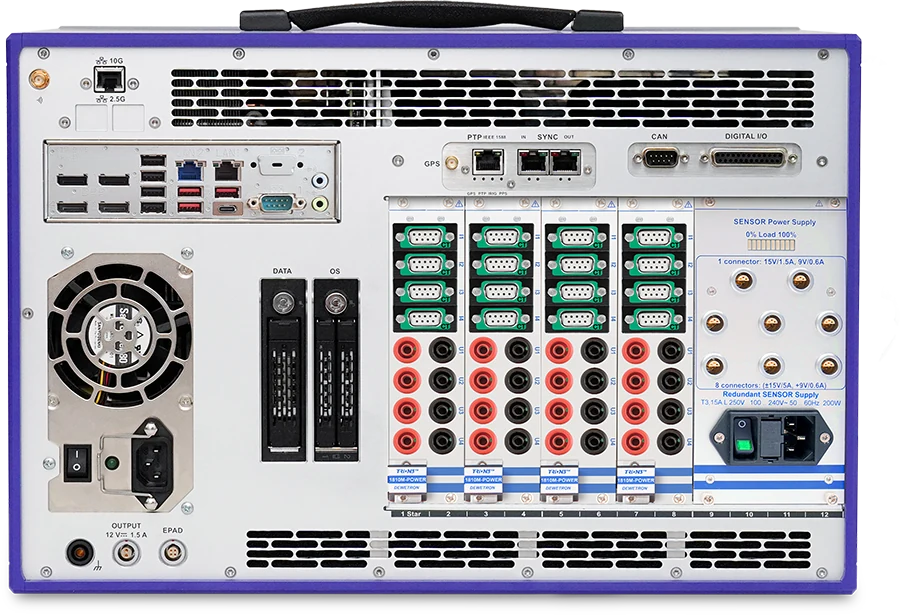

DEWE3-A8-PA merupakan varian delapan slot yang dapat dikonfigurasi hingga 16 power phases. Perangkat ini memiliki 8-channel redundant sensor power supply untuk mendukung sensor yang memerlukan pasokan daya khusus. Rencanakan sumber daya kedua, misalnya UPS, untuk supply sensor bersama rating tiap port dan total bebannya.
Untuk test bench motor atau drive system, tentukan jumlah fase, voltage, current, bandwidth, current transducer, serta parameter yang perlu dibandingkan dengan respons mekanik. Modul power, sensor, dan fitur OXYGEN menentukan susunan pengukuran serta ketelitian yang dapat dicapai. Fitur 16 power phases dan redundant sensor supply tersebut dipilih melalui varian A8-PA.
Susun ekspansi, jaringan, dan kebutuhan operator
Ketika titik ukur tersebar, TRIONet3 menyediakan ekspansi high-speed channels dengan jarak hingga 100 m antarperangkat sesuai koneksi yang disusun. Opsi OXYGEN-NET dapat menggabungkan beberapa sistem DEWETRON menjadi satu perangkat pengukuran virtual. Modul XR untuk low-speed channels dan kamera dapat ditambahkan sesuai parameter serta konteks pengujian yang diperlukan.
Tentukan topologi, sinkronisasi, dan volume transfer sebelum memilih konfigurasi LAN 2,5 Gbit/s atau 10 Gbit/s. Kebutuhan transfer jaringan dan kemampuan recording ke SSD diperiksa sesuai alur datanya. Rencanakan juga supply utama rated 100–240 VAC, ventilasi, akses connector, routing kabel, serta penempatan perangkat yang memudahkan operator.
Windows tersedia sebagai standar dengan Linux sebagai alternatif. Sertakan fitur analisis, lisensi, format ekspor, jumlah sistem, dan jadwal pada RFQ agar konfigurasi mencakup alur dari sensor hingga hasil yang akan diterima tim engineering. Untuk konteks pengujian kendaraan, lihat solusi Automotive & Mobility Testindo. Rincian koneksi, varian, dan batas operasi tersedia pada technical reference DEWE3-A8/A12 dan A8-PA (PDF).
Kapan produk ini dipertimbangkan?
- Membandingkan strain dan vibration pada banyak titik struktur atau komponen uji, dengan modul, sensor, serta referensi waktu yang disusun dari test plan.
- Menelusuri respons mesin atau kendaraan dengan meninjau channel sensor bersama putaran, digital I/O, atau CAN melalui interface yang sesuai.
- Mengukur parameter kelistrikan dan respons mekanik pada test bench; pilih DEWE3-A8-PA bila memerlukan konfigurasi hingga 16 power phases serta redundant sensor power supply.
- Mengembangkan pengukuran terdistribusi melalui TRIONet3 atau opsi OXYGEN-NET ketika titik ukur dan jumlah sistem bertambah.
Galeri DEWE3-A8/A12
Pilih model dari jumlah channel, alokasi slot, dan alur rekaman
- 1
Mulai dari tujuan pengujian, objek, kondisi operasi, jumlah titik ukur, dan respons yang akan dibandingkan. Susun daftar channel beserta sensor, output, range, bandwidth, excitation, connector, serta kebutuhan isolasi.
- 2
Petakan modul per slot sebelum memilih model. DEWE3-A8 menyediakan 8 slot untuk hingga 64 analog inputs; DEWE3-A12 menyediakan 12 slot untuk hingga 96 analog inputs. Jumlah channel aktual mengikuti modul dan fungsi yang dialokasikan.
- 3
Tentukan sampling rate, filter, serta kebutuhan waveform atau statistik per channel. Rate hingga 10 MS/s memerlukan modul yang mendukung, seperti TRION3-1810M-POWER atau TRION3-1810M-SUB-8; cocokkan kemampuan tersebut dengan channel dan throughput sistem.
- 4
Alokasikan CAN, counter, digital I/O, serta referensi GPS, PTP, IRIG, atau PPS bersama modul sensor. Chassis controller merupakan opsi untuk mengintegrasikan fungsi interface dan timing pada housing serta mempertahankan slot bagi modul pengukuran lainnya.
- 5
Untuk power analysis, cantumkan jumlah fase, voltage, current, bandwidth, current transducer, dan parameter yang perlu dihitung. Varian DEWE3-A8-PA memiliki 8 slot, kapasitas hingga 16 power phases, serta 8-channel redundant sensor power supply; rencanakan kebutuhan supply sensor dan sumber daya keduanya.
- 6
Hitung kebutuhan SSD dari jumlah channel, sampling, cara recording, dan durasi. Gunakan 800 MB/s sebagai angka recording tipikal, lalu konfirmasikan throughput konfigurasi lengkap, kapasitas disk, dan file split dalam penawaran.
- 7
Bila titik ukur tersebar, sertakan jarak antarperangkat, jumlah unit, topologi, referensi waktu, dan volume transfer. Tentukan kebutuhan TRIONet3, OXYGEN-NET, serta opsi LAN bersama kapasitas rekaman lokal.
- 8
Rencanakan sumber daya, akses ventilasi, lokasi perangkat, mounting, routing kabel, dan akses operator ke display. Perhitungkan berat unit beserta modul, kabel, dan aksesori saat menyusun mobilisasi pengujian.
- 9
Lengkapi RFQ dengan model A8, A12, atau A8-PA, daftar modul, pilihan Windows atau Linux, fitur serta lisensi OXYGEN, kapasitas SSD, format ekspor, jumlah sistem, dan jadwal penggunaan.
Spesifikasi utama
- Arsitektur
- All-in-one DAQ dengan PC dan display terintegrasi
- DEWE3-A8
- 8 slot TRION(3); hingga 64 analog inputs, sesuai modul
- DEWE3-A12
- 12 slot TRION(3); hingga 96 analog inputs, sesuai modul
- DEWE3-A8-PA
- 8 slot TRION(3); hingga 16 power phases; 8-channel redundant sensor power supply
- Display
- 18,5 inci multi-touch Full HD; keyboard dan mouse eksternal dapat dihubungkan
- Modul pengukuran
- User-exchangeable TRION/TRION3; channel, input range, resolusi, dan isolasi mengikuti spesifikasi modul
- Jenis sinyal melalui modul
- Voltage, current, power, IEPE vibration, bridge/strain gauge, potentiometer, RTD, thermocouple, CAN, dan counter, sesuai tipe modul
- Sampling rate
- Hingga 10 MS/s per channel pada modul yang mendukung, termasuk TRION3-1810M-POWER dan TRION3-1810M-SUB-8; mengikuti konfigurasi pengukuran
- Recording throughput
- Tipikal 800 MB/s gapless storing rate; throughput konfigurasi lengkap dan SSD dikonfirmasi pada penawaran
- Software
- OXYGEN; DejaView, file split, sampling rate per channel, serta pilihan recording waveform dan statistik per channel
- Chassis controller
- Upgrade opsional yang mengintegrasikan fungsi TRION-BASE, TRION-CAN, dan TRION-TIMING; interface mengikuti opsi yang dipesan
- CAN, counter, dan digital I/O
- Tersedia melalui opsi chassis controller atau modul terkait; fungsi dan alokasi interface disusun dalam konfigurasi
- Sinkronisasi
- TRION SYNC-BUS; referensi GPS, PTP, IRIG, atau PPS dengan hardware dan opsi yang sesuai
- Ekspansi high-speed channels
- TRIONet3; jarak hingga 100 m antarperangkat sesuai susunan koneksi
- Integrasi beberapa sistem
- OXYGEN-NET sebagai opsi software untuk menggabungkan beberapa sistem DAQ
- LAN dan opsi ekspansi jaringan
- Interface 2,5 Gbit/s atau 10 Gbit/s sesuai konfigurasi dan opsi yang dipesan
- Data storage
- 1 TB SSD-PCIe untuk rekaman, dengan opsi 2 TB; 512 GB SSD untuk operating system, dengan opsi 1 TB
- PC
- Intel Core i7; RAM 16 GB sebagai standar dengan opsi 32 GB, sesuai konfigurasi pemesanan
- Operating system
- Windows sebagai standar; Linux tersedia sebagai alternatif
- Aksesori
- Modul XR untuk ekspansi low-speed channels dan kamera untuk melengkapi rekaman, sesuai konfigurasi
- Power supply utama
- Rated input 100–240 VAC; kebutuhan sumber daya ditinjau bersama beban modul dan aksesori
- Supply sensor DEWE3-A8-PA
- 8 interfaces dengan redundant power supply; output +9 V dan ±15 V, sesuai rating per port serta total beban
- Dimensi
- 456 × 273 × 324,5 mm (W × D × H), tanpa kaki
- Berat
- Tipikal 15 kg tanpa modul TRION; berat sistem lengkap mengikuti konfigurasi
- Kondisi operasi
- 0 hingga +50 °C; kondisi lebih rendah memerlukan prosedur pre-warming sesuai manual
Butuh bantuan?
Kirim daftar channel untuk konfigurasi DEWE3-A8/A12
- Objek uji, daftar sensor, range, bandwidth, dan jumlah channel
- Alokasi slot A8 atau A12, opsi interface, dan kebutuhan A8-PA
- Sampling, waveform atau statistik, durasi, dan kapasitas SSD
- Sinkronisasi, jaringan, sumber daya, fitur OXYGEN, dan jadwal
