DEWETRON DEWE3-A4L Portable All-in-One DAQ System
Rekam respons cepat dan tren selama pengujian mesin, kendaraan, atau test bench melalui DAQ dengan PC dan display 15,6 inci terintegrasi. Pilih modul sensor, cara merekam tiap channel, kapasitas SSD, serta chassis controller opsional dari data yang perlu dianalisis.
- Menelusuri respons sesaat pada mesin atau prototype melalui recording kontinu, dengan waveform dan statistik dipilih per channel sesuai kebutuhan analisis.
- Membandingkan vibration, strain, temperature, putaran, atau CAN pada pengujian kendaraan dengan modul dan opsi interface yang sesuai.
- Meninjau respons kelistrikan bersama sensor mekanik pada test bench melalui konfigurasi modul TRION(3) power, sensor arus, dan OXYGEN.
Rekam respons cepat dan tren sepanjang siklus pengujian
Gejala sesaat pada mesin, kendaraan, atau test bench dapat muncul di tengah siklus pengujian yang panjang. Untuk menelusurinya, tim membutuhkan rekaman respons cepat bersama tren kondisi operasi, lalu kesempatan memeriksa data selama sesi masih berjalan. DEWETRON DEWE3-A4L menggabungkan PC, data logger, dan display multi-touch 15,6 inci dalam sistem portable dengan empat slot TRION(3). Konfigurasinya disusun dari sensor, durasi, serta informasi yang perlu dianalisis setelah pengujian.
Tentukan waveform dan statistik dari tujuan setiap channel
Pada pengujian mesin, channel vibration dapat memerlukan waveform untuk melihat detail respons, sementara channel lain digunakan untuk memantau tren. OXYGEN menyediakan pilihan recording waveform dan statistik per channel, serta pengaturan sampling rate masing-masing channel. Pilihan ini membantu menyesuaikan isi rekaman dengan kebutuhan analisis dan kapasitas disk yang tersedia.
DEWE3-A4L memiliki kemampuan recording tipikal 400 MB/s. Untuk recording kontinu, susun jumlah channel, sampling, jenis data yang direkam, dan durasi sebelum menentukan kapasitas SSD. Konfirmasikan throughput untuk susunan hardware dan software lengkap, terutama bila pengujian memakai banyak high-speed channels atau beberapa sistem sekaligus.

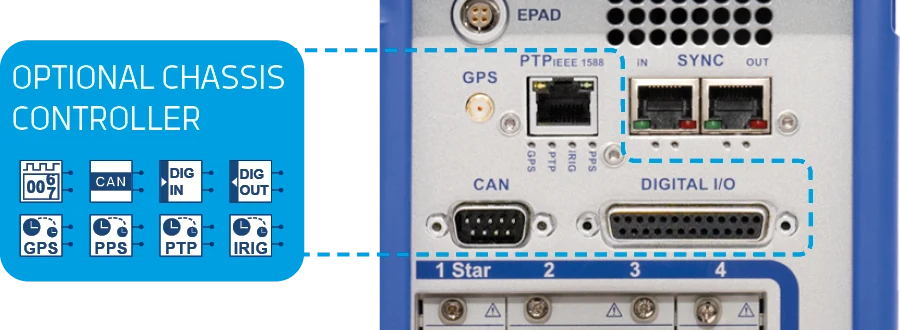

Pertahankan slot untuk sensor dengan chassis controller opsional
Pengujian yang menggabungkan sensor analog, CAN, counter, dan referensi waktu perlu memperhitungkan alokasi slot. Opsi chassis controller mengintegrasikan fungsi yang sebelumnya memerlukan hingga tiga modul terpisah: TRION-BASE, TRION-CAN, dan TRION-TIMING. Konektor untuk fungsi seperti CAN, counter, digital I/O, GPS, PTP, IRIG, dan PPS ditempatkan pada housing sesuai opsi yang dipesan.

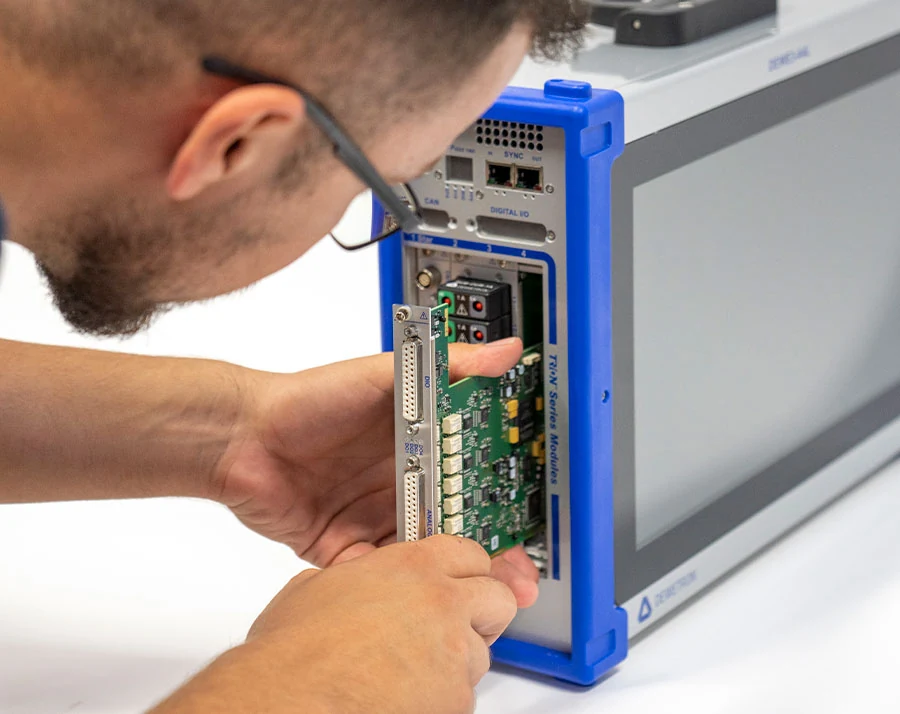

Dengan fungsi tersebut terintegrasi, slot TRION(3) dapat digunakan untuk modul analog atau digital lainnya. Keputusan ini berguna ketika jumlah sensor bertambah, misalnya saat respons strain dan vibration perlu ditinjau bersama putaran serta data kendaraan. Daftarkan interface, referensi waktu, dan modul sensor sejak awal agar alokasi empat slot sesuai test plan.
Cocokkan sensor dan sampling sebelum memilih jumlah channel
Empat slot mendukung hingga 32 analog inputs, bergantung pada susunan modul. Pilihan input mencakup voltage, current, IEPE, bridge/strain gauge, thermocouple, RTD, dan jenis sinyal lain melalui modul yang sesuai. Cantumkan output sensor, range, excitation, connector, bandwidth, serta kebutuhan isolasi untuk setiap titik ukur.
Untuk respons cepat, pilih modul yang mendukung sampling dan bandwidth yang diperlukan. TRION3-1810M-POWER menyediakan sampling hingga 10 MS/s; resolusi serta jumlah channel yang tersedia mengikuti spesifikasi modul pilihan. Modul dapat diganti ketika pekerjaan berikutnya menggunakan kombinasi sensor berbeda, dengan mengikuti prosedur pemasangan perangkat.
Periksa rekaman sebelum sesi pengujian selesai

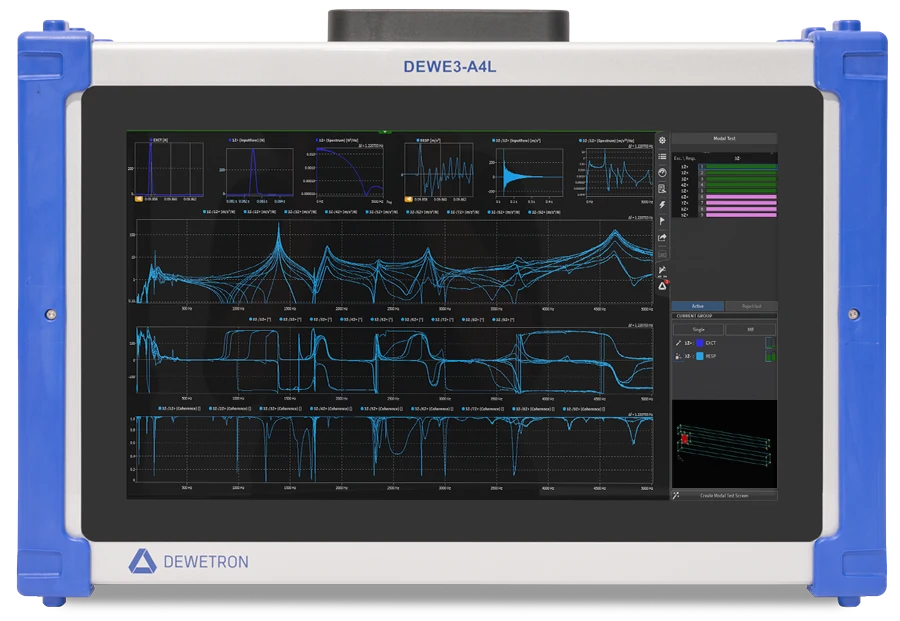

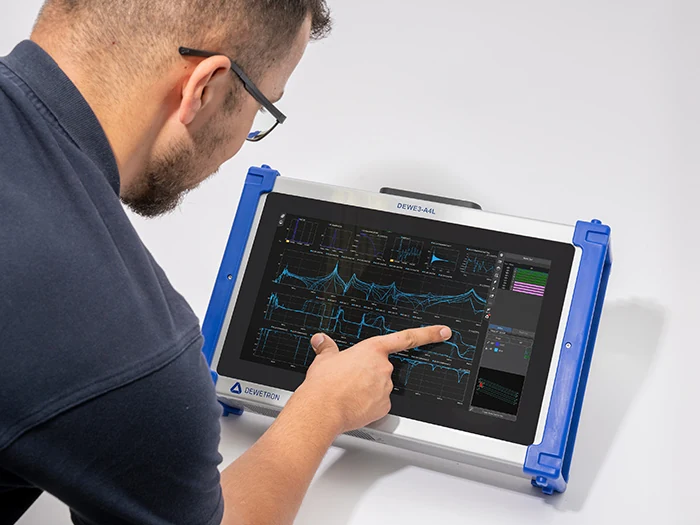

Display multi-touch Full HD 15,6 inci menyediakan ruang untuk menata grafik dan nilai pengukuran pada perangkat. Operator dapat mengatur channel dan tampilan melalui sentuhan, atau menambahkan keyboard serta mouse eksternal sesuai kebutuhan pengoperasian.
DejaView pada OXYGEN memungkinkan peninjauan data sebelumnya selama recording berlanjut. Gunakan untuk memeriksa respons pada bagian siklus yang ingin ditelusuri, misalnya setelah perubahan putaran atau beban. File split membantu membagi rekaman menjadi beberapa file; atur pembagiannya bersama durasi sesi dan alur penyerahan data agar hasil mudah ditinjau oleh tim engineering.
Hubungkan pengukuran daya dengan respons mekanik

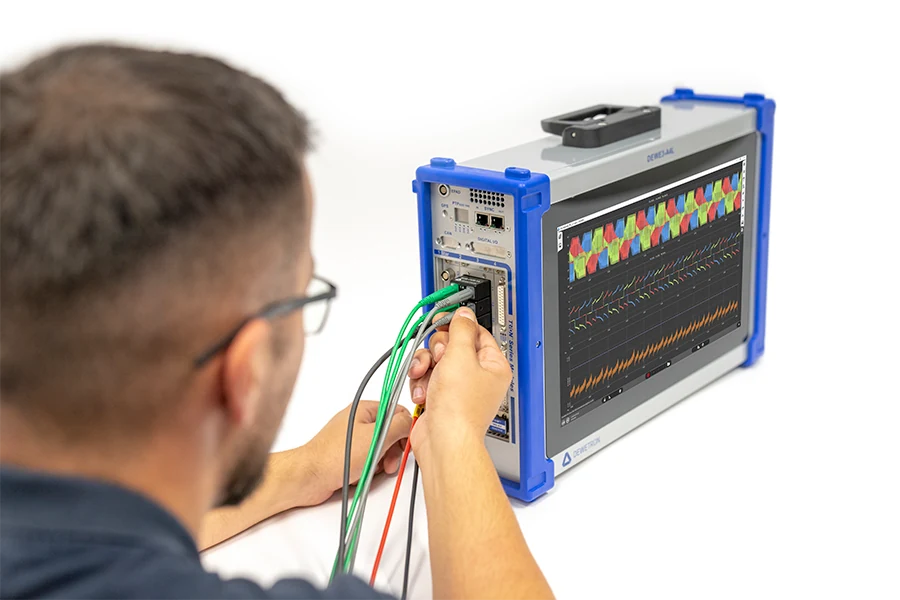

DEWE3-A4L dapat dikonfigurasi sebagai power analyzer melalui modul TRION(3) power. Pada test bench motor atau drive system, susunan ini dapat dipilih untuk meninjau parameter kelistrikan bersama putaran, vibration, strain, atau temperature melalui input yang sesuai.
Tentukan konfigurasi fase, range voltage dan current, bandwidth, current transducer, serta perhitungan yang diperlukan. Ketelitian mengikuti modul, sensor, range, dan kondisi pengujian; fitur power analysis OXYGEN dipilih bersama hardware pada penawaran. Pendekatan ini membantu memastikan data yang direkam menjawab kebutuhan analisis tim penguji.
Rencanakan ekspansi, daya, dan penyerahan hasil
TRIONet3 menyediakan pilihan ekspansi high-speed channels dengan jarak hingga 100 m antarperangkat sesuai susunan koneksi. Untuk mengoperasikan beberapa sistem DEWETRON sebagai satu perangkat pengukuran virtual, tersedia opsi OXYGEN-NET. Kebutuhan modul XR untuk low-speed channels atau kamera juga dapat dibahas saat jumlah parameter dan konteks pengujian bertambah.
Rencanakan topologi, referensi waktu, serta transfer bersama jumlah titik ukur. DEWE3-A4L menggunakan supply rated 100–240 VAC; pastikan sumber daya, ventilasi, posisi perangkat, dan akses kabel sesuai lokasi pengujian. Windows tersedia sebagai standar dengan Linux sebagai alternatif. Tetapkan fitur analisis, lisensi, dan format ekspor agar file hasil dapat digunakan dalam alur kerja tim penerima.
Untuk meninjau pilihan bentuk sistem pengujian kendaraan, lihat solusi Automotive & Mobility Testindo. Detail koneksi, batas operasi, dan prosedur perangkat tersedia pada technical reference DEWE3-A4L (PDF).
Kapan produk ini dipertimbangkan?
- Menelusuri respons sesaat pada mesin atau prototype melalui recording kontinu, dengan waveform dan statistik dipilih per channel sesuai kebutuhan analisis.
- Membandingkan vibration, strain, temperature, putaran, atau CAN pada pengujian kendaraan dengan modul dan opsi interface yang sesuai.
- Meninjau respons kelistrikan bersama sensor mekanik pada test bench melalui konfigurasi modul TRION(3) power, sensor arus, dan OXYGEN.
- Menambah titik ukur melalui TRIONet3 atau menggabungkan beberapa sistem dengan opsi OXYGEN-NET dan referensi waktu yang direncanakan.
Galeri DEWE3-A4L
Tentukan channel, alokasi slot, dan kapasitas rekaman sebelum RFQ
- 1
Jelaskan respons atau gejala yang dicari, kondisi operasi, durasi, serta keputusan yang akan didukung hasil pengujian. Tentukan channel yang memerlukan waveform untuk analisis detail dan channel yang cukup direkam sebagai statistik.
- 2
Susun daftar sensor beserta jumlah channel, output, range, bandwidth, excitation, connector, dan kebutuhan isolasi. Petakan input tersebut ke empat slot TRION(3); kapasitas hingga 32 analog inputs mengikuti modul yang dipilih.
- 3
Pilih sampling rate dan filter berdasarkan perubahan tercepat yang perlu dianalisis. Rate hingga 10 MS/s tersedia melalui modul yang mendukung, termasuk TRION3-1810M-POWER; cocokkan rate dengan jumlah channel dan jenis input yang diperlukan.
- 4
Tinjau opsi chassis controller sejak awal bila pengujian memerlukan CAN, counter, digital I/O, atau referensi waktu GPS, PTP, IRIG, dan PPS. Tetapkan fitur yang dipesan serta alokasi slot bersama modul sensor.
- 5
Hitung kapasitas SSD dan kebutuhan throughput dari channel, sampling, cara recording, dan durasi. Konfirmasikan kemampuan recording kontinu untuk konfigurasi lengkap, termasuk fitur analisis serta ekspansi yang digunakan.
- 6
Untuk power analysis, cantumkan konfigurasi fase, voltage, current, bandwidth, current transducer, dan parameter yang ingin dibandingkan dengan respons mekanik. Modul, sensor, dan fitur OXYGEN dipilih sebagai susunan pengukuran.
- 7
Sertakan jumlah unit, posisi titik ukur, jarak antarperangkat, jaringan, serta referensi waktu bila memakai TRIONet3 atau OXYGEN-NET. Modul XR untuk low-speed channels dan kamera dapat dibahas sebagai aksesori sesuai kebutuhan.
- 8
Pastikan lokasi perangkat menyediakan sumber daya dan ventilasi yang sesuai. Cantumkan mounting, akses layar dan connector, routing kabel, kondisi lingkungan, serta kebutuhan keyboard atau mouse eksternal.
- 9
Lengkapi RFQ dengan pilihan Windows atau Linux, fitur dan lisensi OXYGEN, format ekspor, modul serta aksesori, kapasitas SSD, jumlah sistem, dan jadwal pengujian.
Spesifikasi utama
- Arsitektur
- Portable all-in-one DAQ dengan PC dan data logger terintegrasi
- Display
- 15,6 inci wide-screen multi-touch Full HD, 1920 × 1080 px
- Pengoperasian
- Multi-touch; keyboard dan mouse eksternal dapat dihubungkan
- Slot pengukuran
- 4 slot untuk modul TRION/TRION3 yang dapat diganti pengguna
- Analog inputs
- Hingga 32 analog high-speed inputs, sesuai susunan modul
- Sampling rate
- Hingga 10 MS/s dengan modul yang mendukung, termasuk TRION3-1810M-POWER; mengikuti jenis input dan susunan modul
- Jenis sinyal melalui modul
- Voltage, current, power, IEPE vibration, bridge/strain gauge, potentiometer, RTD, thermocouple, CAN, dan counter, sesuai tipe modul
- Chassis controller
- Upgrade opsional untuk mengintegrasikan fungsi yang sebelumnya memerlukan TRION-BASE, TRION-CAN, dan TRION-TIMING; fitur interface mengikuti opsi yang dipesan
- CAN, counter, dan digital I/O
- Melalui opsi chassis controller atau modul terkait; fungsi serta alokasi interface ditentukan dalam konfigurasi
- Sinkronisasi
- TRION SYNC-BUS; GPS, PTP, IRIG, dan PPS dengan hardware atau opsi yang sesuai
- Software
- OXYGEN; DejaView, file split, sampling rate per channel, serta pilihan recording waveform dan statistik per channel
- Recording throughput
- Tipikal 400 MB/s gapless storing rate; kemampuan aktual mengikuti konfigurasi sistem dan SSD
- Data storage
- SSD untuk rekaman terpisah dari SSD operating system dan aplikasi; kapasitas serta throughput dikonfirmasi pada penawaran
- Power analysis
- Melalui modul TRION(3) power, sensor arus, dan fitur OXYGEN yang dipilih sesuai aplikasi
- Ekspansi high-speed channels
- TRIONet3; jarak hingga 100 m antarperangkat sesuai susunan koneksi
- Integrasi beberapa sistem
- OXYGEN-NET sebagai opsi software untuk menggabungkan beberapa sistem DAQ
- Aksesori
- Modul XR untuk ekspansi low-speed channels dan kamera untuk melengkapi rekaman, sesuai konfigurasi
- Operating system
- Windows sebagai standar; Linux tersedia sebagai alternatif
- Power supply
- Rated input 100–240 VAC; frequency 47–63 Hz
- Dimensi
- 463 × 129 × 318 mm (W × D × H), tanpa kaki
- Berat
- Sekitar 8,5 kg; konfirmasikan berat sistem termasuk modul serta opsi pada penawaran
- Kondisi operasi
- 0 hingga +50 °C; kondisi lebih rendah memerlukan prosedur pre-warming sesuai manual
