DEWETRON DEWE3-M8s Mobile Mainframe DAQ System

Pengujian kendaraan dapat berpindah dari persiapan di workshop ke test drive, durability test, atau pengukuran respons saat kondisi operasi berubah. Tim perlu menggabungkan banyak sensor sekaligus menyiapkan sumber daya yang sesuai sepanjang sesi. DEWETRON DEWE3-M8s menyediakan PC terintegrasi, delapan slot TRION(3), isolated DC power supply, dan dua battery bays untuk baterai opsional. Konfigurasinya disusun dari channel yang perlu direkam, lokasi perangkat, serta durasi pengujian.

Rencanakan supply kendaraan dan backup sejak awal

Dua power inputs memungkinkan pasokan daya disusun dari sumber utama serta backup. Port 11–32 VDC dapat digunakan untuk supply kendaraan, sementara input 24–32 VDC digunakan sesuai konektor external supply. External AC/DC power supply disertakan untuk pengoperasian dari sumber AC. Pilih kabel, connector, dan rating supply berdasarkan port serta beban sistem; arus yang diperlukan meningkat ketika tegangan supply lebih rendah.

Perencanaan ini berguna ketika perangkat berpindah dari workshop ke kendaraan atau kembali untuk meninjau data. Cantumkan kondisi sumber daya, kebutuhan transisi supply, beban modul, serta sensor yang mendapat excitation dari sistem agar konfigurasi daya dapat ditinjau sebagai satu susunan.

Pilih baterai dan jadwalkan hot-swap dari beban pengujian

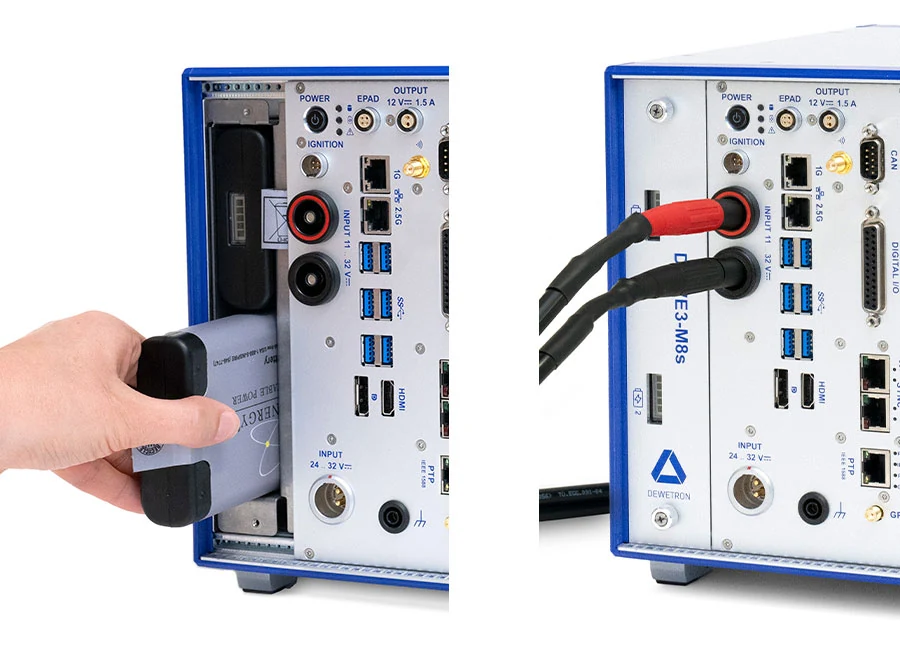

DEWE3-M8s memiliki dua battery bays terintegrasi dengan fungsi UPS dan battery charger. Baterai BAT-28V-81WH tersedia sebagai opsi dan dipesan terpisah, dengan kapasitas masing-masing 28,8 V / 81 Wh. Tetapkan jumlah baterai terpasang, baterai cadangan, kebutuhan charger eksternal, dan target runtime berdasarkan durasi campaign.

Hot-swap dilakukan dengan mengganti baterai secara bergantian saat sumber daya yang tetap aktif sanggup memasok beban sistem. Plugin OXYGEN membantu memantau status baterai selama pengukuran untuk merencanakan pergantian. Waktu operasi mengikuti beban PC, modul, sensor, dan konfigurasi recording; susun runtime serta prosedur pergantian sebelum pengujian berlangsung.

Petakan hingga 64 analog inputs dari sensor dan fungsi yang diperlukan

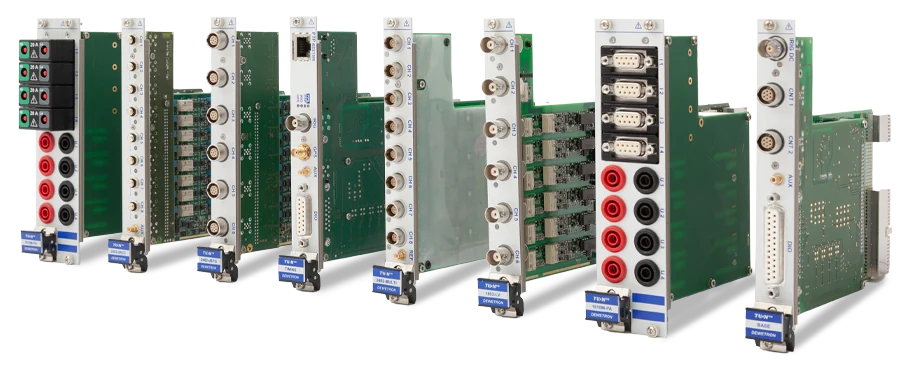

Delapan slot TRION(3) mendukung hingga 64 analog inputs sesuai modul pilihan. Gunakan daftar sensor untuk memilih input voltage, current, IEPE, bridge/strain gauge, thermocouple, RTD, atau jenis lainnya. Setiap channel perlu dicocokkan dengan range, bandwidth, excitation, connector, dan kebutuhan isolasi.

Pada durability atau vehicle dynamics test, respons strain dan vibration dapat ditinjau bersama temperature, putaran, serta kondisi operasi. Alokasikan CAN, counter, digital I/O, dan hardware timing bersama input analog agar susunan delapan slot mendukung sinyal yang ingin dibandingkan. Modul dapat diganti untuk pekerjaan berikutnya dengan mengikuti prosedur pemasangan perangkat.

Hubungkan power dan efficiency dengan respons kendaraan

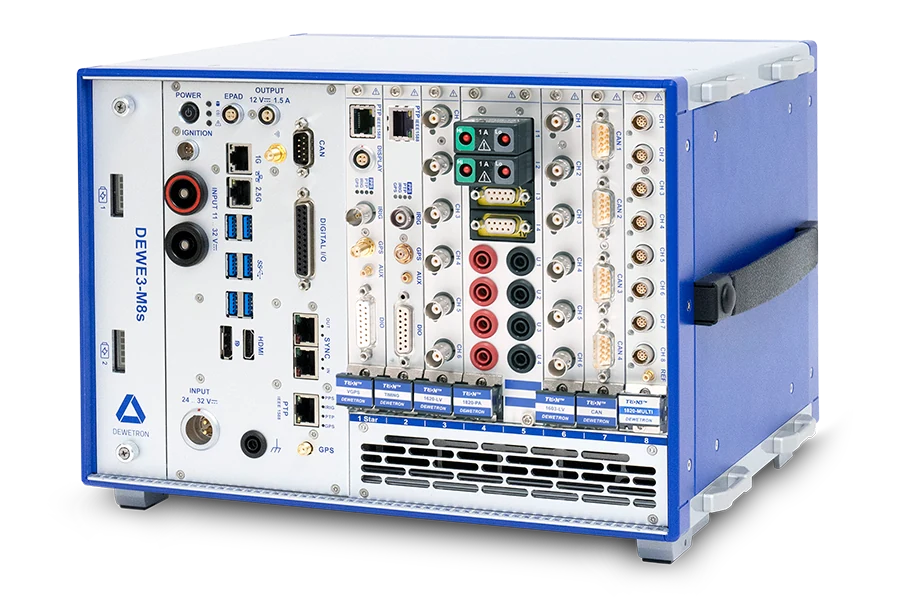

DEWE3-M8s dapat dikonfigurasi sebagai power analyzer melalui modul TRION(3) power. Untuk pengukuran di kendaraan atau test bench, tentukan titik ukur voltage dan current, current transducer, jumlah fase, serta bandwidth. Jika efficiency menjadi hasil yang diperlukan, tetapkan parameter daya masuk dan keluar beserta sensor serta perhitungan yang sesuai.

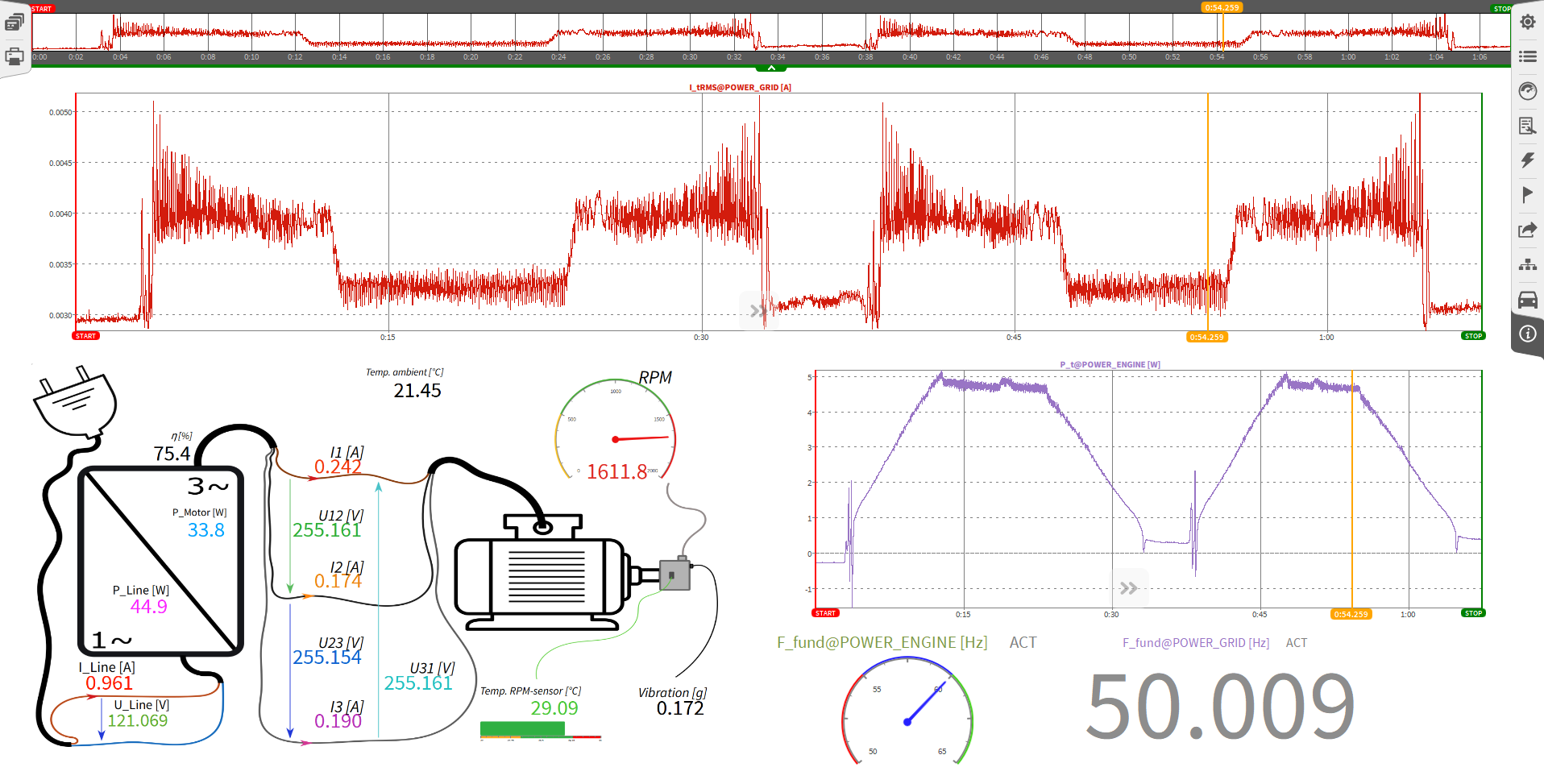

Channel mekanik seperti putaran, strain, vibration, atau temperature dapat melengkapi konteks pengukuran kelistrikan. Pada pengujian e-charger atau campaign WLTP, susun channel dari test plan, range, referensi waktu, dan hasil analisis yang ditetapkan tim penguji. Ketelitian pengukuran mengikuti modul, sensor, range, serta kondisi pengujian; fitur OXYGEN dipilih bersama konfigurasi hardware.

Sesuaikan sampling, RAM, dan SSD dengan volume rekaman

Sampling hingga 10 MS/s per channel tersedia pada modul yang mendukung, termasuk TRION3-1810M-POWER. Pilih rate dan filter dari detail respons yang perlu dianalisis. OXYGEN menyediakan pengaturan sampling serta pilihan recording waveform atau statistik per channel, sehingga kebutuhan tiap sensor dapat diatur sesuai tujuan pengukuran.

Kemampuan recording lokal tipikal mencapai 800 MB/s. Untuk target transfer 450 MB/s atau lebih, RAM 32 GB direkomendasikan. Upgrade ini juga direkomendasikan ketika menggunakan empat atau lebih modul TRION3-1810M-POWER dengan tiap channel pada 10 MS/s. Tentukan RAM, kapasitas SSD, durasi, dan beban pengolahan bersama seluruh daftar channel.

DejaView memungkinkan operator meninjau bagian rekaman sebelumnya selama recording berlanjut, sementara file split membantu membagi sesi menjadi beberapa file. Siapkan tampilan OXYGEN serta display eksternal sesuai kebutuhan operator dan alur penyerahan hasil.

Tentukan recording pada mainframe atau host PC

Pada konfigurasi mainframe, OXYGEN berjalan pada PC terintegrasi dan data direkam pada sistem. Windows tersedia sebagai standar dengan Linux sebagai alternatif sesuai kebutuhan software dan integrasi. Display serta peripheral eksternal disusun sebagai bagian pengoperasian perangkat.

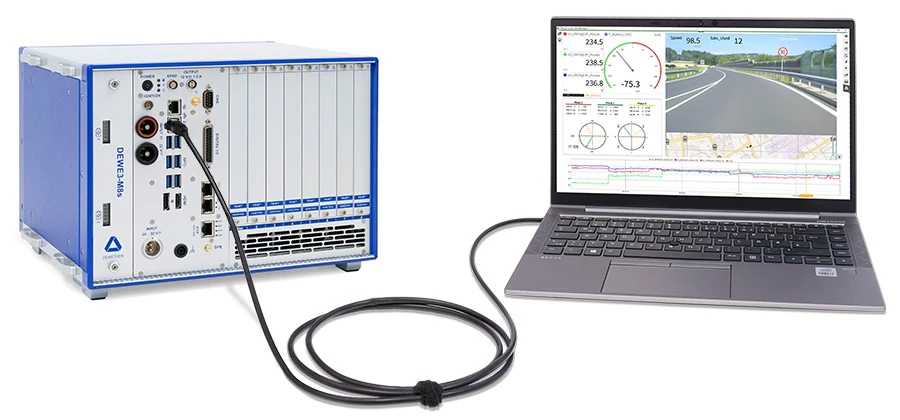

Front-end option menggunakan firmware khusus berbasis Linux pada DEWE3-M8s dan mengirim data melalui LAN standar 1 Gbit Ethernet. OXYGEN, pengolahan, serta recording berada pada host PC terpisah. Jika memilih opsi ini, hitung kebutuhan transfer serta kapasitas recording dari bandwidth jaringan dan kemampuan komputer penerima.

Siapkan ekspansi dan pemasangan untuk campaign berikutnya

TRIONet3 menyediakan pilihan ekspansi high-speed channels dengan jarak hingga 100 m antarperangkat sesuai susunan koneksi. Opsi OXYGEN-NET dapat menggabungkan beberapa sistem DEWETRON menjadi satu perangkat pengukuran virtual. Rencanakan topologi, referensi GPS, PTP, atau IRIG, serta jalur transfer data bersama jumlah unit dan lokasi titik ukur.

Modul XR untuk low-speed channels dan kamera dapat ditambahkan sesuai data serta konteks pengujian yang diperlukan. Perhitungkan mounting, ventilasi, akses battery bays, routing kabel, dan posisi connector saat menentukan tempat perangkat di kendaraan. Untuk konteks pemilihan sistem, lihat solusi Automotive & Mobility Testindo. Detail koneksi, rating, dan pengoperasian tersedia pada technical reference DEWE3-M8s (PDF).
