DEWETRON NEX[DAQ] Rugged USB & Ethernet DAQ System

Gejala pada mesin, kendaraan, atau prototype lebih mudah ditelusuri ketika respons sensor dapat ditinjau bersama status digital, putaran, dan data CAN. DEWETRON NEX[DAQ] menggabungkan delapan analog inputs dengan counter, digital I/O, serta dua CAN interfaces dalam front-end rugged yang terhubung ke komputer melalui USB-C atau Ethernet. Konfigurasinya disusun dari sinyal yang perlu direkam dan detail respons yang ingin dianalisis.

Cocokkan setiap sensor dengan input yang diperlukan

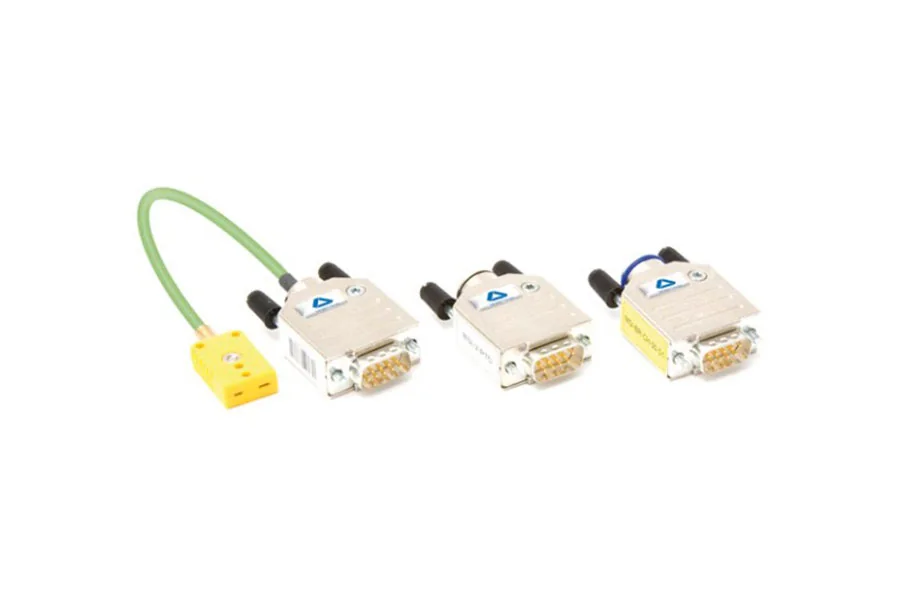

Input analog bawaan mendukung voltage serta full/half bridge. Untuk IEPE accelerometer atau microphone, quarter bridge, charge sensor, RTD, thermocouple, dan jenis input tambahan lainnya, pilih MSI adapter yang sesuai. Pendekatan ini memungkinkan satu susunan DAQ menangani beberapa jenis sensor, dengan signal conditioning yang ditentukan per channel.

Mulai dari daftar sensor beserta output, range, bandwidth, excitation, connector, serta kebutuhan isolasi dan grounding. NEX[DAQ] memiliki isolasi pada Ethernet, USB, dan power supply terhadap input, sementara analog channels berbagi referensi tanpa isolasi antar-channel. Informasi ini perlu ditinjau ketika sensor dipasang pada titik dengan referensi listrik berbeda.

Pilih varian sampling dari detail respons yang ingin dilihat

NEX[DAQ]-200 menyediakan analog sampling hingga 200 kS/s per channel, sedangkan NEX[DAQ]-1000 hingga 1 MS/s per channel. Keduanya memakai ADC 24-bit. Pilih rate berdasarkan bandwidth sensor, perubahan tercepat yang perlu ditangkap, filter, serta tujuan analisis. Rekaman lebih rapat juga meningkatkan kebutuhan transfer dan kapasitas disk pada komputer.

Sampling counter memiliki batas maksimum 200 kS/s. Alokasikan empat advanced counter untuk kebutuhan seperti encoder, frequency, atau event counting, dan perhatikan bahwa delapan basic counter berbagi koneksi dengan delapan digital inputs. Daftar channel yang jelas membantu memastikan kebutuhan counter, digital I/O, serta analog input dapat ditangani oleh susunan yang ditawarkan.

Tinjau data CAN bersama pengukuran sensor

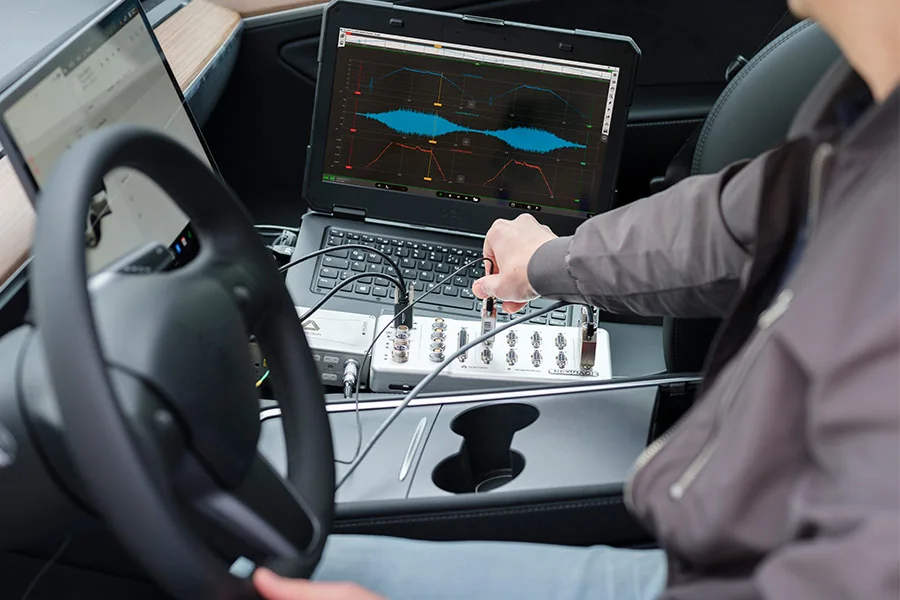

Dua interface mendukung CAN 2.0B dan CAN-FD untuk pengujian kendaraan atau test bench. Tentukan sinyal yang ingin dibaca, file definisi yang tersedia, pengaturan termination, serta hubungan datanya dengan channel sensor. Dengan demikian, tim dapat meninjau perubahan respons bersama konteks operasi kendaraan atau peralatan.

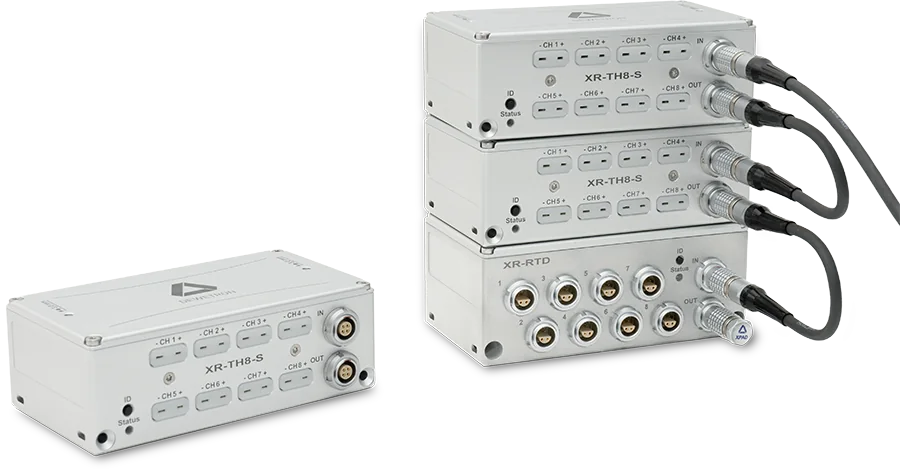

Jika jumlah titik temperature atau RTD bertambah, modul XR/CPAD dapat digunakan untuk ekspansi low-speed channels melalui interface CAN. Rencanakan tipe modul dan alokasi port bersama kebutuhan bus kendaraan. MSI adapter dan modul ekspansi dipilih dari daftar sensor serta channel yang akan digunakan.

Dekatkan front-end ke titik ukur dan rencanakan sinkronisasi

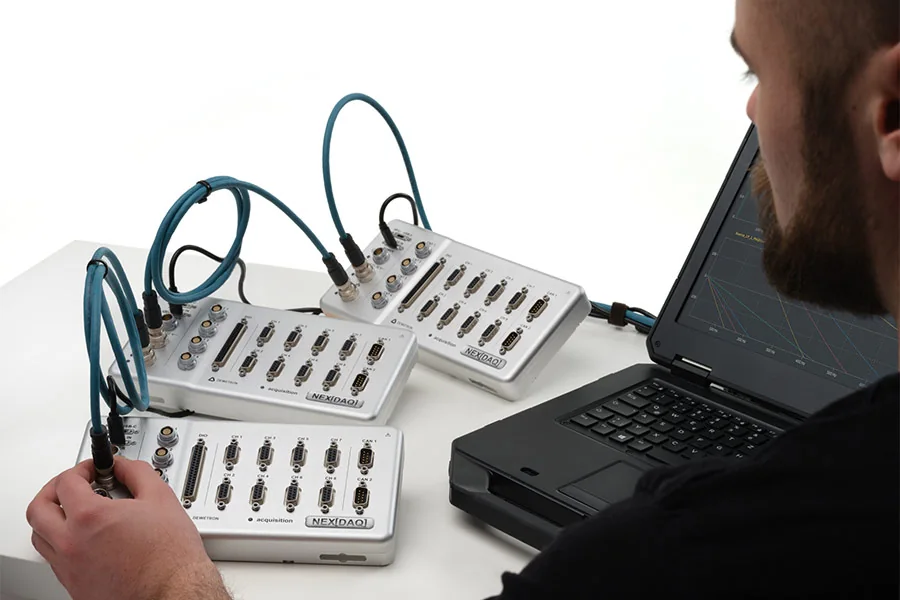

USB-C sesuai untuk menghubungkan satu unit dengan komputer penerima. Ethernet mendukung penempatan beberapa unit pada titik ukur terpisah dengan topologi daisy-chain atau star. Sinkronisasi PTP/IEEE1588 membantu menyelaraskan data antarunit agar respons dari lokasi berbeda dapat ditinjau dalam konteks waktu yang sama.

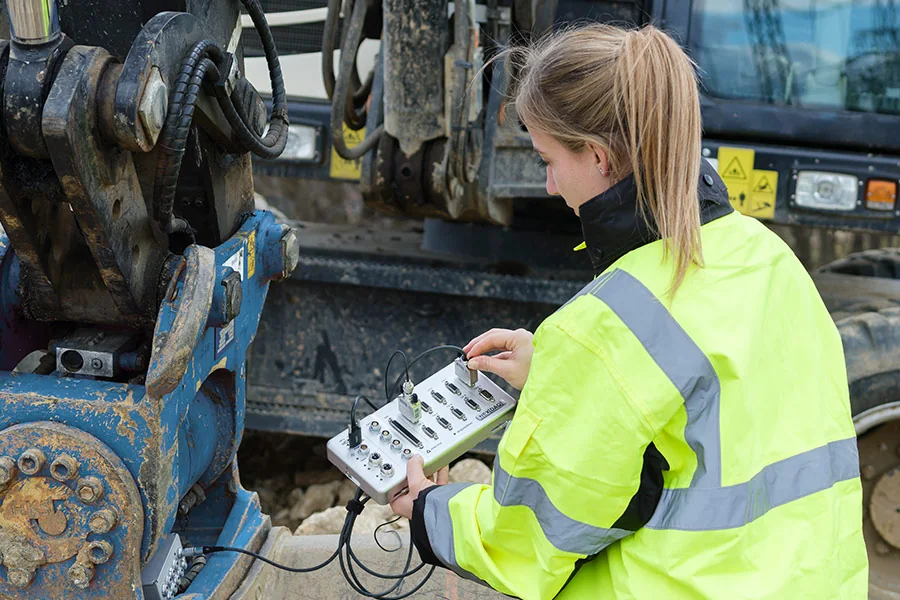

Untuk konfigurasi beberapa unit, siapkan jumlah channel per lokasi, jalur kabel, jaringan, sumber daya, serta kebutuhan transfer ke komputer. Housing IP67, desain fanless, dan rentang operasi −20 hingga +70 °C mendukung pengukuran pada lingkungan lapangan sesuai batas perangkat. Akses konektor, mounting, dan kondisi kabel tetap menjadi bagian perencanaan pemasangan.

Pastikan sumber daya sesuai port dan beban sensor

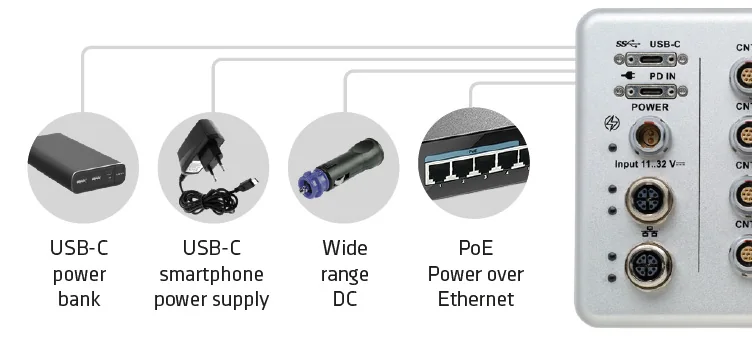

NEX[DAQ] dapat diberi daya melalui port USB-C PD-IN, PoE, atau LEMO DC. Untuk USB-C, pilih supply USB-PD 3.0 yang menyediakan 12, 15, atau 20 V dengan daya minimal 36 W. Untuk Ethernet dengan daya, gunakan PoE Plus IEEE 802.3at atau IEEE 802.3bt dengan minimal 24 W sesuai manual. Periksa pilihan adapter, power bank, atau supply kendaraan terhadap persyaratan tersebut.

Sensor excitation dan supply sensor menambah beban daya. Sertakan jenis sensor, tegangan, serta konsumsi dayanya pada RFQ agar sumber daya sistem dapat ditinjau bersama. Power buffer 0,5 detik ditujukan untuk voltage drop singkat; sumber daya utama tetap direncanakan untuk seluruh durasi pengujian.

Tentukan alur rekaman, analisis, dan penyerahan hasil

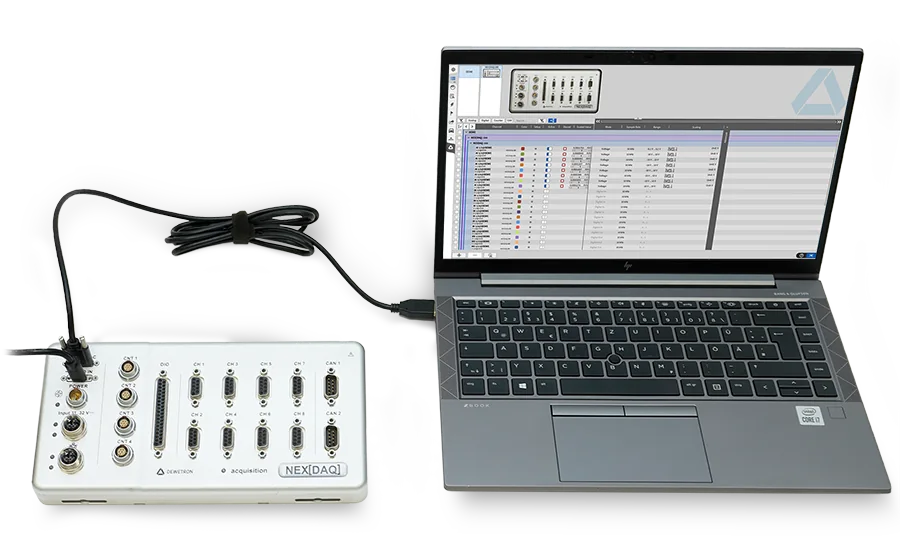

Komputer dengan OXYGEN serta driver NEX[DAQ] digunakan untuk mengatur dan merekam pengukuran. Tetapkan tampilan channel, trigger, event, perhitungan, FFT, serta format ekspor dan laporan sesuai kebutuhan tim penerima data. Fitur lanjutan seperti order analysis atau power analysis disusun bersama konfigurasi sensor, hardware, dan lisensi software pada penawaran.

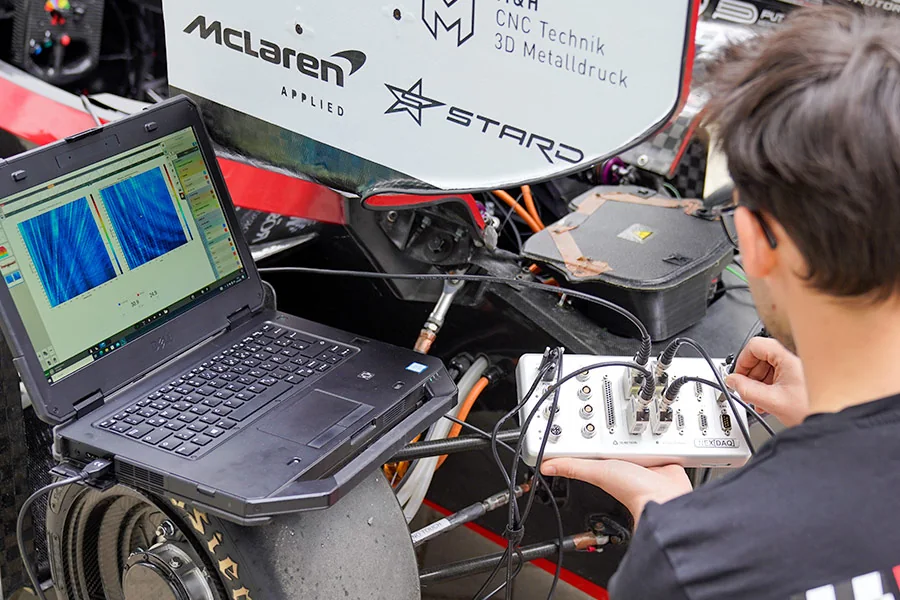

Untuk meninjau bentuk sistem dan alur pengujian kendaraan, lihat solusi Automotive & Mobility Testindo. Lengkapi RFQ dengan test plan, daftar sensor, range, bandwidth, jumlah channel, sampling, kebutuhan CAN/counter, adapter, sinkronisasi, daya, durasi, komputer, analisis, dan jadwal. Detail perangkat dapat ditinjau melalui brosur NEX[DAQ] (PDF) dan technical reference manual (PDF).
