Matest C380 Concrete Test Hammer
Untuk screening respons rebound beton existing: C380 membantu membandingkan area secara cepat ketika kondisi permukaan, arah tumbukan, grid, standard, dan kebutuhan korelasi sudah ditetapkan.
- Melakukan screening respons rebound permukaan pada struktur dan bangunan beton jadi dalam rentang kuat tekan 10–70 N/mm² menurut data Matest.
- Membandingkan keseragaman relatif antar-titik atau antar-area beton melalui grid dan prosedur pembacaan yang konsisten.
- Menentukan area yang memerlukan perhatian, verifikasi lokal, Core Drill, atau metode NDT pendukung dalam assessment beton existing.
Screening rebound beton dengan procedure yang dapat ditelusuri
Matest C380 digunakan untuk merekam rebound value pada permukaan beton secara cepat. Data tersebut membantu membandingkan respons relatif antar-titik atau antar-area, menyaring zona yang memerlukan perhatian, dan menyusun pemeriksaan berikutnya tanpa membuka seluruh elemen. Matest mencantumkan rentang kuat tekan 10–70 N/mm² untuk struktur dan bangunan beton jadi.
Hubungkan rebound value dengan keputusan pemeriksaan
Rebound value merepresentasikan respons lapisan permukaan terhadap tumbukan. Agar perbandingan antar-area tetap bermakna, arah tumbukan, kondisi dan persiapan permukaan, jarak antar-titik, jumlah reading, serta aturan pengolahan data perlu dibuat konsisten. Catat juga kelembapan, indikasi karbonasi, geometri, dan lokasi tulangan karena kondisi tersebut dapat memengaruhi interpretasi.
Calibration curve chart dalam N/mm² memberi referensi awal untuk membaca hasil. Estimasi kuat tekan yang akan dipakai dalam engineering review perlu mengikuti standard dan procedure project serta correlation yang mewakili beton aktual. Hasil Core Drill atau spesimen referensi dapat disiapkan ketika keputusan membutuhkan hubungan yang lebih kuat antara rebound value dan kuat tekan material.
Rencanakan grid, verification check, dan dokumentasi
C380 memakai energi tumbukan 2,207 J dan frame aluminium. Sebelum pengujian, tetapkan elemen serta area prioritas, buat grid, tandai arah tumbukan, dan siapkan permukaan yang memenuhi procedure. Abrasive stone dalam paket dapat digunakan ketika permukaan perlu diratakan atau dibersihkan pada area baca.
Periksa kondisi plunger, gerakan mekanis, skala, dan verification check sesuai standard serta sistem mutu pengguna. Ulangi pemeriksaan pada interval yang ditetapkan procedure dan setelah kejadian yang dapat memengaruhi alat. Dokumentasi minimum sebaiknya menghubungkan setiap reading dengan elemen, koordinat titik, arah tumbukan, kondisi permukaan, tanggal, operator, identitas alat, dan status pemeriksaan alat.
Tetapkan kebutuhan pengadaan sejak RFQ

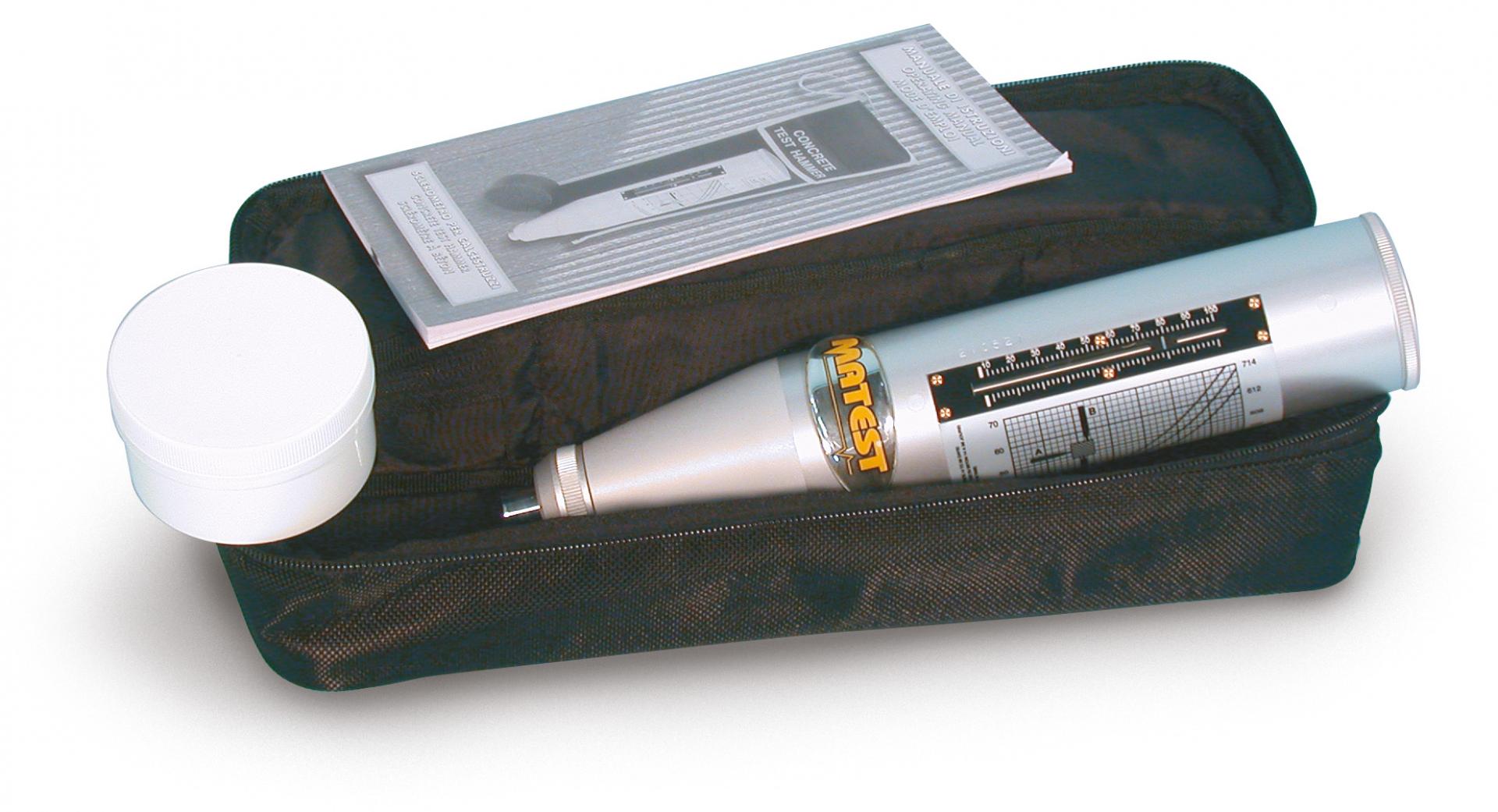

Paket pabrikan mencakup C380, calibration curve chart, abrasive stone, dan carrying case. Dimensi dengan case adalah 330 × 100 × 100 mm dan berat yang dicantumkan Matest 2 kg. Standard yang dirujuk pabrikan meliputi ASTM C805, EN 12504-2, DIN 1048, BS 1881 Part 202, NF P18-417, serta UNI 9189; cantumkan standard dan edisi yang diwajibkan project agar scope pengadaan dapat diperiksa dengan tepat.
Untuk RFQ, sertakan jumlah unit, tujuan penggunaan, tipe elemen, mutu dan umur beton, kondisi permukaan, arah tumbukan, jumlah area, format report, kebutuhan correlation, training, serta sertifikat atau layanan kalibrasi. Informasi ini memisahkan kebutuhan alat dari kebutuhan procedure dan dukungan teknis yang harus tersedia ketika C380 mulai digunakan.
Kapan produk ini dipertimbangkan?
- Melakukan screening respons rebound permukaan pada struktur dan bangunan beton jadi dalam rentang kuat tekan 10–70 N/mm² menurut data Matest.
- Membandingkan keseragaman relatif antar-titik atau antar-area beton melalui grid dan prosedur pembacaan yang konsisten.
- Menentukan area yang memerlukan perhatian, verifikasi lokal, Core Drill, atau metode NDT pendukung dalam assessment beton existing.
- Mendukung pemeriksaan lapangan ketika tim membutuhkan concrete test hammer mekanis yang ringkas dan tidak memerlukan catu daya.
Galeri C380
Data yang perlu ditetapkan sebelum memakai C380
- 1
Screening keseragaman relatif, estimasi kuat tekan berbasis correlation, quality control, atau penentuan area untuk verifikasi lanjutan.
- 2
Konfirmasikan mutu rencana, umur beton, jenis dan dimensi elemen, kondisi permukaan, kelembapan, indikasi karbonasi, akses, serta arah tumbukan yang tersedia.
- 3
Pastikan perkiraan kuat tekan berada dalam rentang 10–70 N/mm² yang dicantumkan Matest dan gunakan standard serta edisi yang diwajibkan project.
- 4
Tetapkan grid, jumlah reading per area, jarak antar-titik, aturan penyaringan data, penamaan lokasi, dan informasi kondisi lapangan yang harus dicatat.
- 5
Bila output akan digunakan untuk estimasi kuat tekan, siapkan correlation yang mewakili beton aktual, misalnya terhadap hasil Core Drill atau spesimen referensi sesuai procedure.
- 6
Rencanakan pemeriksaan kondisi alat dan verification check sesuai standard serta sistem mutu pengguna sebelum dan sesudah rangkaian pengujian.
- 7
Cantumkan jumlah unit, kebutuhan training, sertifikat atau layanan kalibrasi, lokasi penggunaan, target pengiriman, dan format dokumentasi dalam RFQ.
Spesifikasi utama
- Tipe alat
- Concrete test hammer mekanis untuk pengujian rebound beton
- Model
- C380
- Rentang kuat tekan pada data pabrikan
- 10–70 N/mm² (MPa)
- Energi tumbukan pegas
- 0,225 mkg; 2,207 J atau Nm
- Material frame
- Aluminium
- Pembacaan
- Rebound value dengan calibration curve chart dalam N/mm² (MPa)
- Dimensi dengan carrying case
- 330 × 100 × 100 mm
- Berat
- 2 kg
- Isi paket pabrikan
- Calibration curve chart, abrasive stone, dan carrying case
- Standard yang dicantumkan Matest
- ASTM C805, EN 12504-2, DIN 1048, BS 1881 Part 202, NF P18-417, dan UNI 9189; konfirmasikan edisi yang berlaku pada project
Butuh bantuan?
Siapkan scope Hammer Test untuk RFQ C380
- Tujuan pemeriksaan, jenis elemen, mutu rencana, umur beton, dan perkiraan rentang kuat tekan
- Kondisi permukaan, arah tumbukan, akses, grid, jumlah area, dan jumlah reading
- Standard, edisi, procedure, correlation, verification check, dan format report
- Jumlah unit, training, kebutuhan kalibrasi, lokasi penggunaan, dan target pengiriman
