NOVOTEST T-U2 UCI Hardness Tester
Untuk pemeriksaan hardness pada titik kecil atau bentuk yang sulit dijangkau: NOVOTEST T-U2 menggunakan metode UCI dengan pilihan probe eksternal agar beban pengukuran sesuai kondisi part dan prosedur kerja.
- Pemeriksaan kekerasan weld, heat affected zone, shaft, gear teeth, blade, dan komponen dengan titik ukur kecil atau geometri kompleks.
- Verifikasi hardness pada komponen heat-treated, nitrided, cemented, atau surface-hardened layer dengan pemilihan beban probe yang sesuai.
- Pengukuran pada part kecil atau dinding tipis ketika metode Leeb tidak sesuai dengan massa, bentuk, atau akses area ukur.
Probe UCI eksternal untuk titik ukur kecil dan kompleks

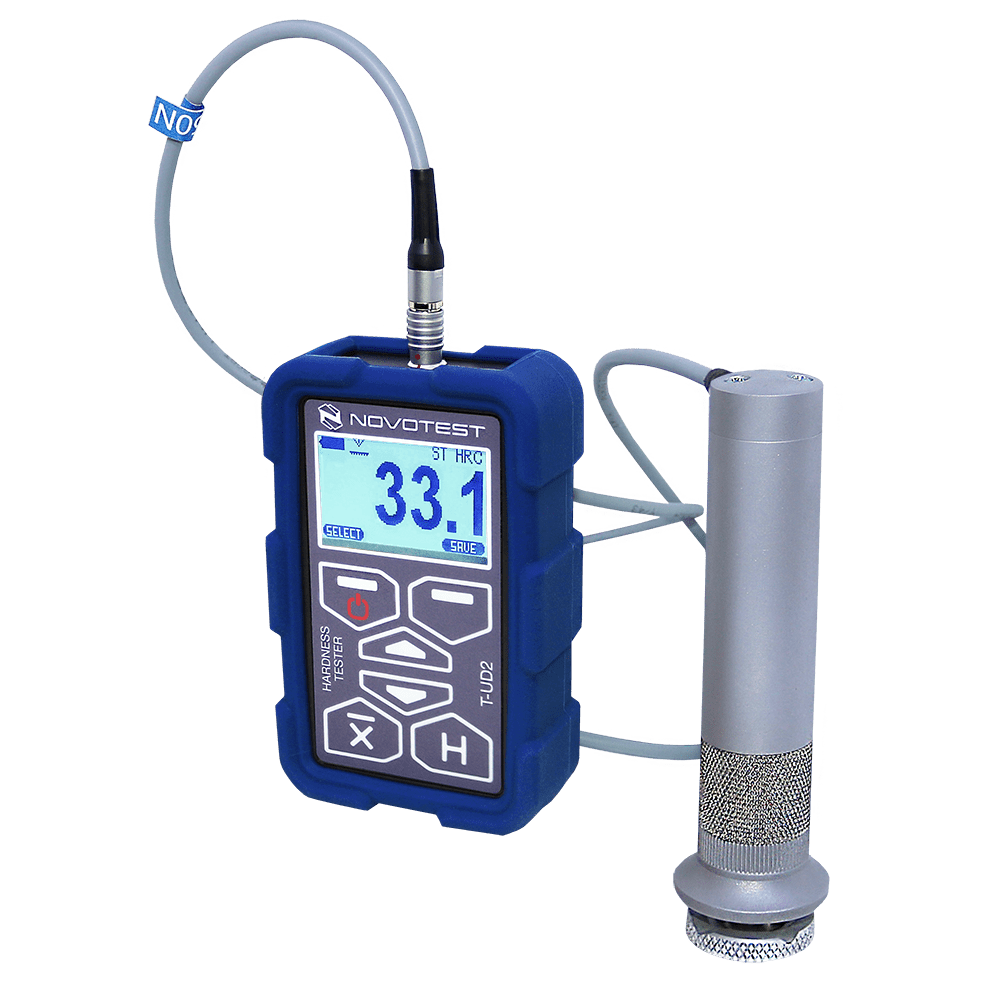

NOVOTEST T-U2 adalah hardness tester portabel dengan metode Ultrasonic Contact Impedance (UCI) sesuai ASTM A1038. Unit ini memakai probe eksternal sehingga pemeriksaan dapat diarahkan ke weld, heat affected zone, gear teeth, alur, radius, atau komponen kecil yang tidak praktis dipindahkan ke mesin uji. Metode UCI relevan ketika massa, ketebalan, atau geometri part membuat metode impact kurang sesuai.
Pemilihan tetap dimulai dari material dan titik ukur. Ketebalan, massa, radius, kekasaran, akses probe, serta nilai referensi menentukan kesiapan part dan cara hasil akan dipakai dalam prosedur QA/QC atau maintenance.
Sesuaikan beban probe dengan titik ukur

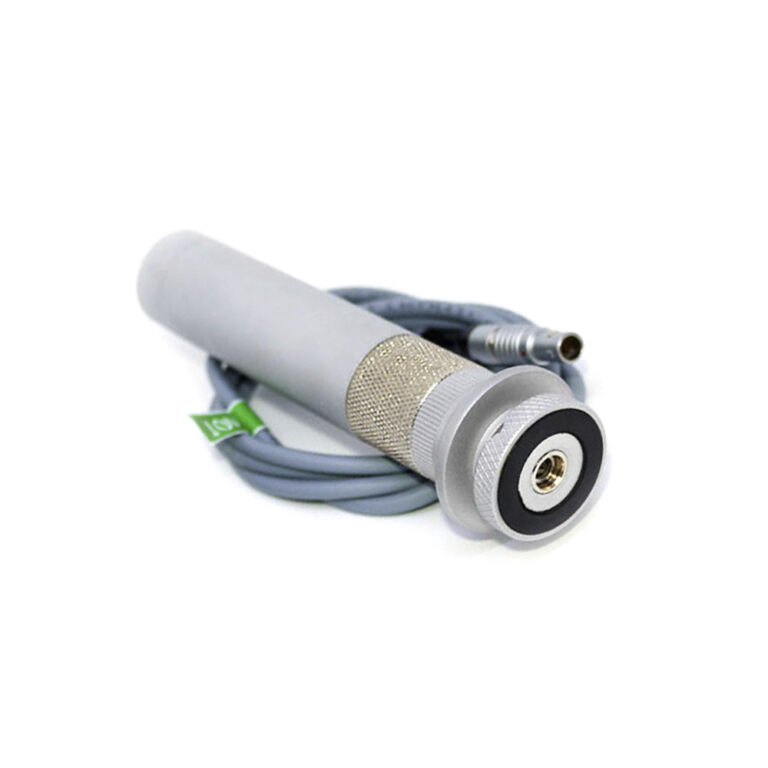

T-U2 tersedia dengan probe UCI 10 N, 50 N, atau 98 N. Probe 50 N adalah pilihan umum untuk part heat-treated seperti shaft, turbine, gear, weld, dan HAZ. Probe 10 N sesuai saat jejak ukur perlu kecil, misalnya pada permukaan yang telah dikerjakan halus atau hardened layer tipis. Probe 98 N dapat dipertimbangkan pada area dengan preparasi permukaan lebih terbatas.
Probe berindenter berlian dapat digunakan dalam semua arah. Kalibrasi untuk baja mencakup HRC 20–70, HB 90–650, HV 100–750, dan tensile strength 370–1.740 MPa. Tetapkan skala, nilai referensi, jumlah titik, dan preparasi sebelum pengukuran agar hasil dapat dibandingkan secara konsisten.

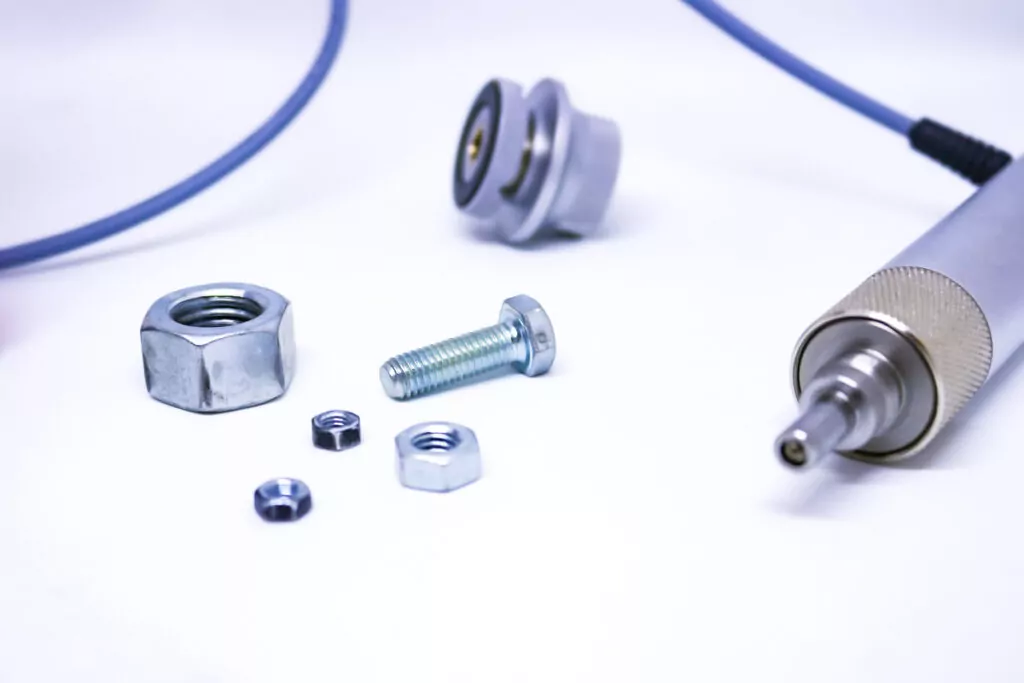

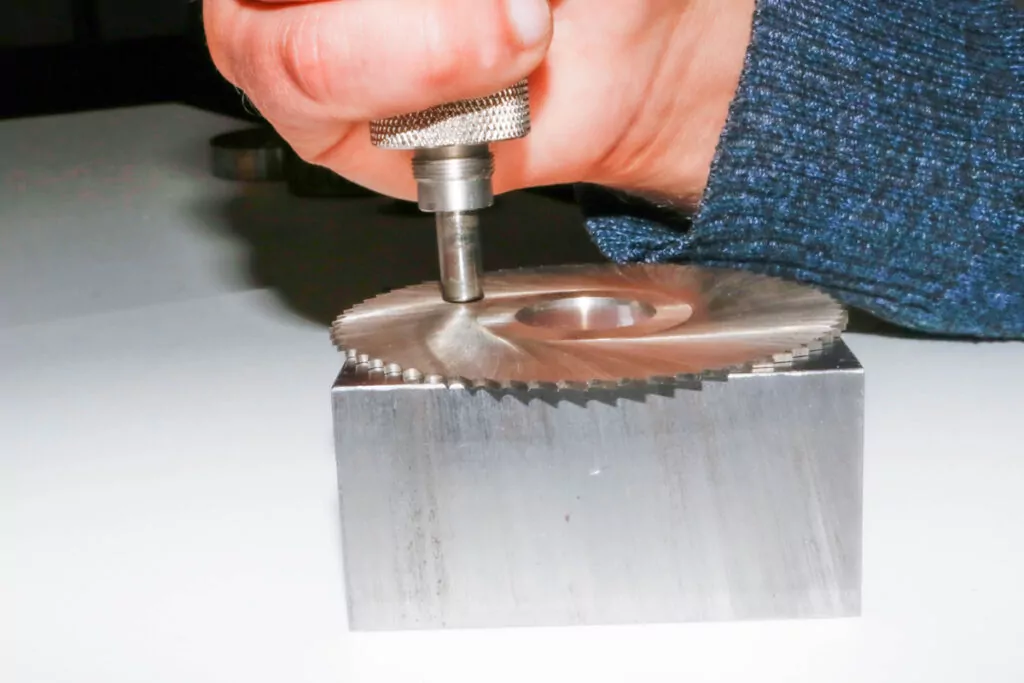

Contoh penggunaan mencakup part mulai sekitar 1 mm dan massa sekitar 100 g atau kurang. Angka tersebut tetap perlu dibaca bersama kekakuan dan kestabilan benda kerja. Nozzle membantu menjaga probe tegak lurus pada bidang datar, washer membantu penempatan pada permukaan radial, dan nozzle dapat dilepas untuk alur atau part kecil. Fixture U1-TL dipilih ketika pelat tipis memerlukan dukungan yang lebih konsisten.
Simpan 256 hasil dan transfer data ke PC
Unit menyimpan hingga 256 hasil dan mendukung transfer USB ke PC melalui software NOVOTEST. T-U2 standard tidak mencakup Bluetooth atau aplikasi Android, sedangkan T-U2 Lab menambahkan koneksi ke NOVOTEST Lab dan kapasitas arsip aplikasi yang mengikuti memori perangkat Android. Cantumkan varian pada penawaran agar cara penyimpanan dan transfer data sesuai dengan prosedur inspeksi.
Pilih isi paket dan opsi metode Leeb
Paket dasar memuat unit sesuai varian, satu probe UCI pilihan, dua baterai AA, charger, kabel dan software PC, manual atau quick guide, test certificate, serta transportation case. Paket lebih tinggi dapat menambah probe, hardness test block, dan fixture U1-TL. Jika kebutuhan berkembang ke metode Leeb untuk komponen masif, probe dinamis dan activation code dapat dipesan untuk membentuk konfigurasi combined T-UD2; jenis probe serta aksesori harus mengikuti objek inspeksi.
Uraikan part dan metode dalam RFQ
Sertakan material, skala dan rentang hardness, dimensi, ketebalan atau massa, kondisi permukaan, geometri, foto area ukur, jumlah titik, serta format laporan. Data ini digunakan untuk memilih probe 10 N, 50 N, atau 98 N, model standard atau Lab, test block, aksesori pelat tipis, serta metode penyimpanan dan transfer data.
Kapan produk ini dipertimbangkan?
- Pemeriksaan kekerasan weld, heat affected zone, shaft, gear teeth, blade, dan komponen dengan titik ukur kecil atau geometri kompleks.
- Verifikasi hardness pada komponen heat-treated, nitrided, cemented, atau surface-hardened layer dengan pemilihan beban probe yang sesuai.
- Pengukuran pada part kecil atau dinding tipis ketika metode Leeb tidak sesuai dengan massa, bentuk, atau akses area ukur.
Galeri T-U2
Data yang perlu disiapkan untuk memilih NOVOTEST T-U2
- 1
Kirim material, skala hardness, rentang hasil yang diperkirakan, ketebalan, massa, geometri, serta foto titik ukur komponen.
- 2
Pilih probe UCI 10 N, 50 N, atau 98 N berdasarkan ukuran jejak yang dapat diterima, kualitas preparasi permukaan, dan akses ke area ukur.
- 3
Untuk komponen tipis atau ringan, informasikan kebutuhan fixture. Contoh aplikasi dimulai dari ketebalan sekitar 1 mm dan massa sekitar 100 g; kestabilan benda kerja tetap menentukan kebutuhan penyangga.
- 4
Tetapkan jumlah titik, orientasi pengukuran, preparasi permukaan, nilai referensi atau test block, serta acceptance criteria pada prosedur kerja.
- 5
Konfirmasi T-U2 standard atau T-U2 Lab, jumlah probe, aksesori pelat tipis, test block, case, baterai, serta kebutuhan aplikasi Android atau ekspor data ke PC.
- 6
Bila inspeksi juga memerlukan metode Leeb, opsi probe dinamis dan activation code dapat direncanakan sebagai upgrade menjadi konfigurasi combined T-UD2.
Spesifikasi utama
- Metode dan standar
- UCI sesuai ASTM A1038
- Probe UCI eksternal
- 10 N (HV1), 50 N (HV5), atau 98 N (HV10)
- Indenter
- Berlian untuk metode UCI
- Rentang kalibrasi untuk baja
- HRC 20–70; HB 90–650; HV 100–750; tensile strength 370–1.740 MPa
- Akurasi
- ±2 HRC; ±10 HB; ±15 HV
- Skala pengukuran
- HRC, HB, HV, dan MPa
- Material bawaan
- Baja; skala dan material tambahan dapat dikalibrasikan sesuai kebutuhan
- Arah pengukuran
- Semua arah hingga 360°
- Contoh batas benda kerja
- Ketebalan mulai sekitar 1 mm dan massa sekitar 100 g atau kurang; part tipis atau tidak stabil dapat memerlukan fixture U1-TL
- Aksesori penempatan probe
- Nozzle untuk menjaga tegak lurus pada bidang datar, washer untuk permukaan radial, dan penggunaan tanpa nozzle untuk alur atau part kecil
- Penyimpanan hasil
- 256 hasil pada unit
- Transfer data
- USB ke PC dengan software NOVOTEST
- Pilihan model
- T-U2 standard tanpa Bluetooth/aplikasi Android; T-U2 Lab menambah Bluetooth, aplikasi NOVOTEST Lab, dan arsip aplikasi sesuai memori perangkat Android
- Upgrade metode
- Probe Leeb dan activation code opsional untuk membentuk konfigurasi combined T-UD2
- Kondisi operasi
- −20 hingga +40 °C
- Catu daya dan durasi
- Dua baterai AA; minimum 20 jam
- Dimensi dan berat unit
- 122 × 65 × 23 mm; maksimum 0,2 kg termasuk baterai
- Isi paket dasar
- Unit sesuai varian, satu probe UCI pilihan, dua baterai AA, charger, kabel dan software PC, manual/quick guide, test certificate, serta transportation case
Butuh bantuan?
Siapkan kebutuhan inspeksi hardness Anda
- Material, skala hardness, rentang target, ketebalan, massa, geometri, dan foto titik ukur
- Pilihan probe 10 N, 50 N, atau 98 N; kebutuhan test block, aksesori pelat tipis, serta preparasi permukaan
- Jumlah titik, nilai referensi, prosedur, acceptance criteria, dan format hasil yang diperlukan
- Jumlah unit, kebutuhan transfer data USB ke PC, lokasi penggunaan, dan target jadwal inspeksi
