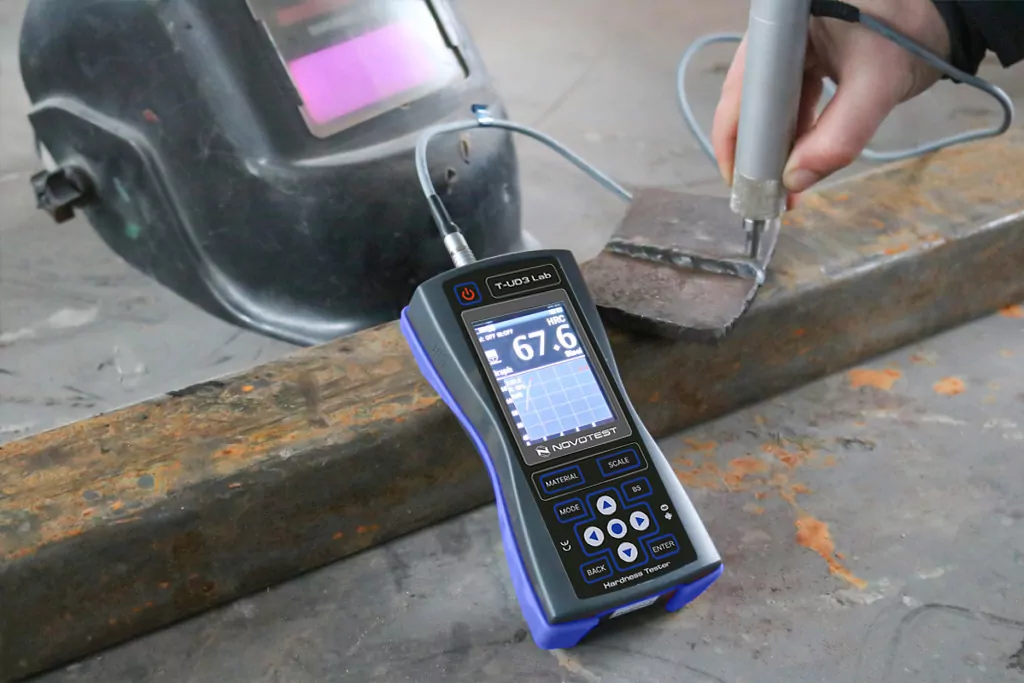

NOVOTEST T-UD3 Combined UCI & Leeb Hardness Tester

NOVOTEST T-UD3 menggabungkan Ultrasonic Contact Impedance (UCI) sesuai ASTM A1038 dan Leeb sesuai ASTM A956 dalam satu hardness tester portabel. Kombinasi ini relevan ketika pekerjaan inspeksi mencakup komponen kecil atau bergeometri kompleks, lalu berlanjut ke komponen masif dengan kondisi permukaan yang berbeda. Operator dapat menghubungkan kedua jenis probe tanpa mematikan unit.

Mulai pemilihan dari objek yang diuji: material, massa, ketebalan, radius, akses area ukur, serta kondisi permukaan. Data tersebut menentukan metode, probe, preparasi, dan cara hasil akan dibandingkan dengan prosedur kerja Anda.

Gunakan UCI untuk part kecil dan Leeb untuk komponen masif

Probe UCI tersedia pada 10 N, 50 N, dan 98 N. Opsi 50 N ditujukan untuk banyak pekerjaan umum seperti weld, heat affected zone, shaft, gear, dan komponen yang dikeraskan. Probe 10 N relevan saat jejak ukur perlu kecil, misalnya pada hardened layer atau permukaan yang telah dikerjakan halus. Probe 98 N dapat dipertimbangkan untuk area dengan persiapan permukaan yang lebih terbatas sesuai kondisi komponen.

Metode Leeb melayani produk masif, permukaan yang kurang halus, atau struktur berbutir kasar. Pilihan probe D, DC, DL, C, D+15, E, dan G memungkinkan konfigurasi disesuaikan dengan bentuk komponen dan akses pengukuran, termasuk penggunaan support ring pada permukaan melengkung.

Tipe probe dikenali otomatis dan ditampilkan pada unit; kalibrasi UCI tersimpan di memori probe. Untuk UCI, contoh aplikasi dimulai dari part sekitar 100 g dan ketebalan sekitar 1 mm, sedangkan U1-TL membantu menstabilkan bagian yang lebih tipis. Detail ini menentukan apakah cukup membawa satu probe atau menyiapkan kombinasi probe serta fixture untuk beberapa jenis komponen.

Tentukan skala, kalibrasi, dan arsip hasil

Rentang pengukuran T-UD3 mencakup HRC 20–70, HB 90–650, HV 230–940, dan tensile strength 370–1.740 MPa. UCI menyediakan HRC, HB, HV, dan MPa, sedangkan Leeb juga menambah HRB serta HL. Pilih skala dan material calibration sebelum pekerjaan dimulai, kemudian sepakati jumlah titik, preparasi, serta acceptance criteria yang digunakan tim.

Unit memiliki kartu memori hingga 32 GB, built-in camera, internal clock, dan transfer USB ke PC untuk ekspor spreadsheet. Graph, Histogram, dan Statistics membantu meninjau sebaran hasil; Smart menyaring pembacaan yang tidak sesuai, sedangkan Signal menampilkan sinyal probe Leeb. Wireless mini printer tersedia sebagai opsi untuk kebutuhan cetak di lokasi. Jika kontrol melalui Android, transfer Bluetooth, atau sinkronisasi arsip diperlukan, cantumkan konfigurasi T-UD3 Lab dalam penawaran.

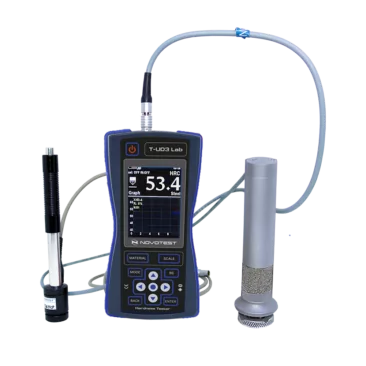

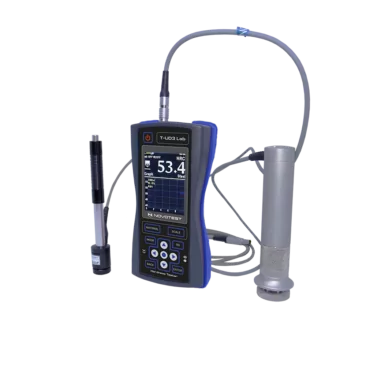

Pilih probe, test block, dan support ring untuk paket alat

Paket Basic mencakup unit sesuai varian, satu probe UCI 10 N, 50 N, atau 98 N, probe Leeb D, tiga baterai AA, charger dan kabel USB, software PC, manual atau quick guide, test certificate, serta transportation case. Paket Advanced, Professional, dan Expert menambahkan kombinasi probe, hardness test block, U1-TL, support ring, atau protective pouch. Menetapkan daftar komponen kit di dokumen penawaran mencegah alat tiba tanpa reference block atau fixture yang dibutuhkan prosedur.

Cantumkan metode, probe, aksesori, dan laporan dalam RFQ

Sertakan foto komponen, material, dimensi, massa atau ketebalan, kondisi permukaan, area ukur, skala hardness, jumlah titik, mode tampilan, dan kebutuhan laporan. Informasi ini membantu menentukan model unit, metode, probe, paket, test block, support ring, serta aksesori T-UD3 yang sesuai dengan pekerjaan inspeksi.
