Proceq Profometer PM8000 Rebar Detector & Cover Meter

Profometer PM8000 memakai eddy-current untuk mendeteksi rebar, mengukur concrete cover, dan mengestimasi diameter. Sensor dapat digunakan langsung melalui OLED untuk spot check atau dihubungkan secara wireless ke iPad untuk pengumpulan data scan, visualisasi, pencatatan lokasi, dan report.

Pemilihan versi menentukan bentuk data yang dapat dikumpulkan. PM8000 Lite berfokus pada Spot measurement, PM8000 menambahkan Line Scan, sedangkan PM8000 Pro menambahkan Multiline Scan, Area Scan, heat map, Augmented Reality, DBV advanced statistics, dan DXF export.

Pilih versi dari bentuk data yang perlu diserahkan

Versi	Measurement mode	Review dan output utama	Penggunaan yang sesuai
PM8000 Lite	Spot measurement; Spot data import	Nilai cover, estimasi diameter, signal strength, statistics, logbook, CSV/HTML/JPG/PNG	Deteksi posisi rebar, spot check cover, dan penentuan area yang akan dibor pada titik terbatas
PM8000	Spot measurement dan Line Scan	Line view berisi cover, diameter, signal strength, marker, statistics, logbook, CSV/HTML/JPG/PNG	Pemetaan sepanjang satu jalur pada slab, wall, beam, column, atau permukaan melengkung
PM8000 Pro	Spot, Line, Multiline, dan Area Scan	Area/Multiline view, heat map, AR, DBV advanced statistics, auto spacing, align rebar, serta DXF	Pemetaan area, pemeriksaan banyak jalur, dan deliverable 2D yang memerlukan pengolahan data lebih lengkap

Upgrade license dari Lite ke PM8000 dan dari PM8000 ke Pro tersedia. Tentukan output yang benar-benar diminta sebelum membeli license. PM8000 Lite mencukupi untuk lokasi rebar dan nilai cover pada beberapa titik. Survey sepanjang jalur memerlukan PM8000, sedangkan pemetaan banyak jalur atau area memerlukan PM8000 Pro.

Cocokkan measuring depth dengan rebar size dan spacing

Cover measuring depth mencapai 185 mm dengan akurasi ±1 hingga ±4 mm mengikuti depth. Angka maksimum tersebut perlu dibaca bersama rebar size dan spacing: rebar berukuran kecil pada posisi dalam menghasilkan response yang lebih lemah, sedangkan beberapa rebar yang berdekatan dapat masuk ke area pengaruh sensor secara bersamaan.

Rebar diameter dapat diestimasi hingga depth 63 mm dengan akurasi ±1 rebar size pada kondisi optimal. Estimasi diameter dipengaruhi cover depth, jarak antar-rebar, layer kedua, serta sambungan welded atau tied mesh. Gunakan drawing, inspection opening, atau diameter yang sudah diketahui untuk menetapkan reference rebar diameter dan memeriksa hasil. Setting diameter yang tepat juga meningkatkan akurasi concrete cover.

Minimum cover threshold dapat diatur agar indikator pada sensor membantu operator mengenali titik di bawah batas. Threshold perlu mengikuti drawing, specification, atau acceptance criteria pekerjaan sehingga warna dan statistik pada app berhubungan langsung dengan keputusan quality control.

Kendalikan pengaruh neighboring rebar dan steel mesh

Medan elektromagnetik PM8000 menerima response dari logam di sekitar sensor. Neighboring rebar correction untuk layer pertama dan kedua membantu memperbaiki pembacaan ketika spacing diketahui. PM8000 Pro menambahkan auto rebar spacing pada layer pertama dan align rebar positions untuk memproses data pemetaan.

Welded atau tied mesh dapat menambah signal dan membuat estimasi diameter terlihat lebih besar. Deep mode perlu dikeluarkan dari metode kerja pada area mesh tersebut. Buat scan silang, gunakan standard mode, masukkan spacing yang benar, dan bandingkan dengan drawing atau inspection opening agar interpretasi tidak bergantung pada satu lintasan.

Response alat juga dapat berasal dari dowel, tie, conduit logam, atau objek metal lain. Catat tanda di permukaan sebagai response logam sampai identitas material dikonfirmasi melalui drawing dan pemeriksaan utilitas yang sesuai sebelum drilling atau coring.

Gunakan cart untuk scan dan sensor lepas untuk spot check

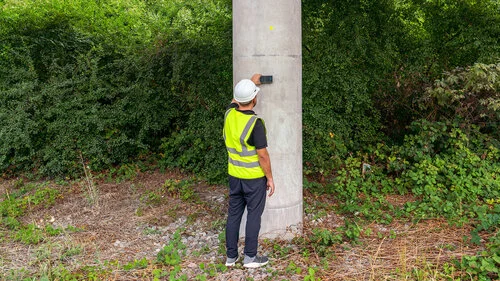

Sensor tanpa cart berbobot 300 g dan berukuran 190 × 75 × 45 mm. Bentuk ini membantu pemeriksaan pada column, beam, tepi elemen, serta permukaan melengkung. OLED menampilkan detection response, cover, diameter, dan signal strength sehingga spot check dapat dilakukan tanpa terus melihat iPad.

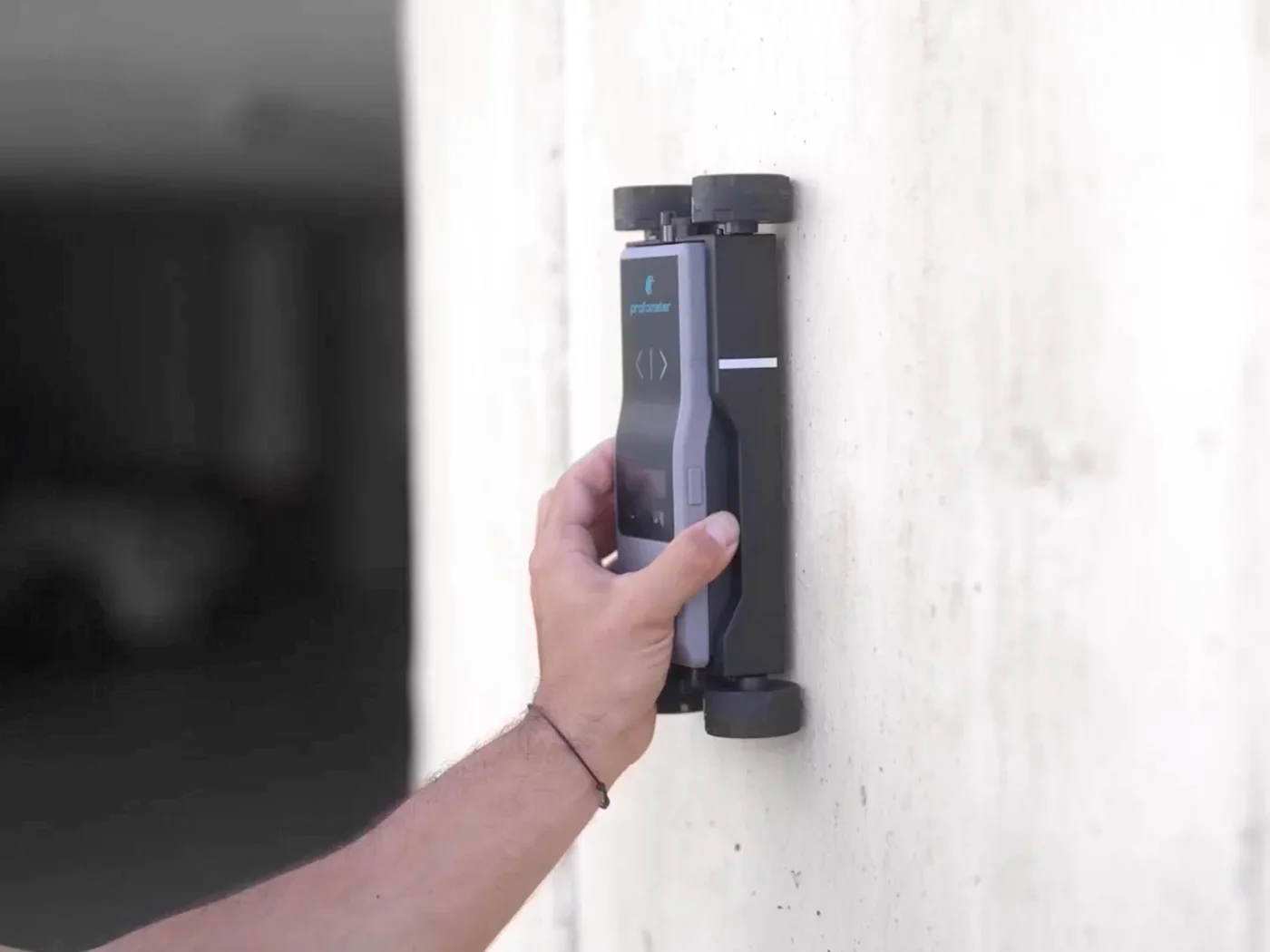

Wheeled cart menambahkan encoder untuk Line, Multiline, atau Area Scan. Encoder memiliki akurasi ±0,5 mm + 0,5% dari panjang ukur, maximum scanning speed 0,5 m/s, dan maximum Line Scan distance 1 km. Cart membantu menjaga lintasan serta menghubungkan setiap reading dengan posisi sepanjang garis. Permukaan, obstacle, dan perubahan arah tetap perlu dimasukkan ke scan plan.

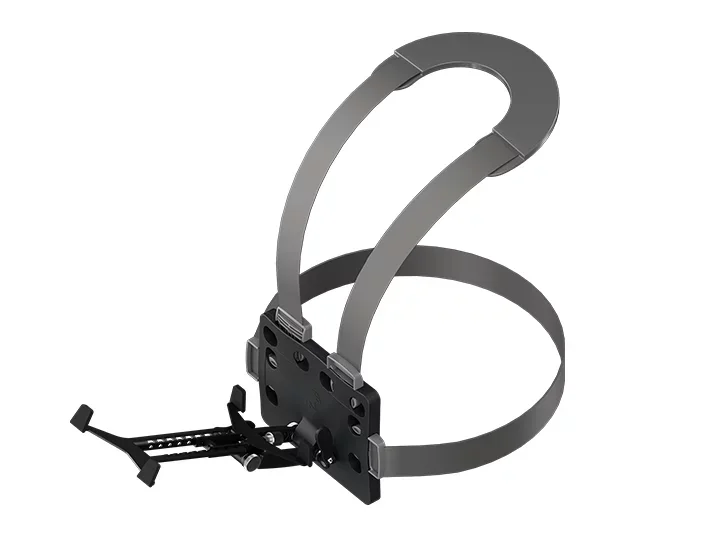

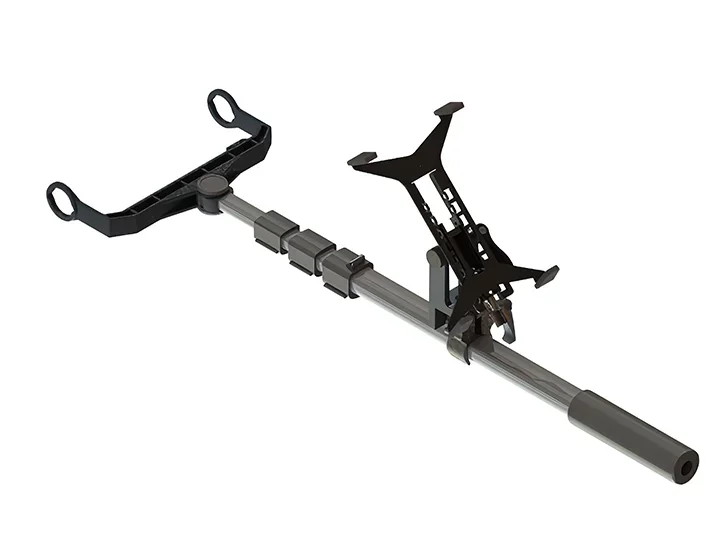

TRP100 menyediakan telescopic rod 61–176 cm beserta tablet holder untuk lantai, dinding, atau plafon. UHA100 memakai chest strap agar iPad tetap terlihat ketika kedua tangan mengarahkan sensor. Pilih aksesori dari posisi kerja, tinggi area, durasi scan, dan kebutuhan keselamatan operator.

Tetapkan iPad, app license, dan alur data sebelum pengadaan

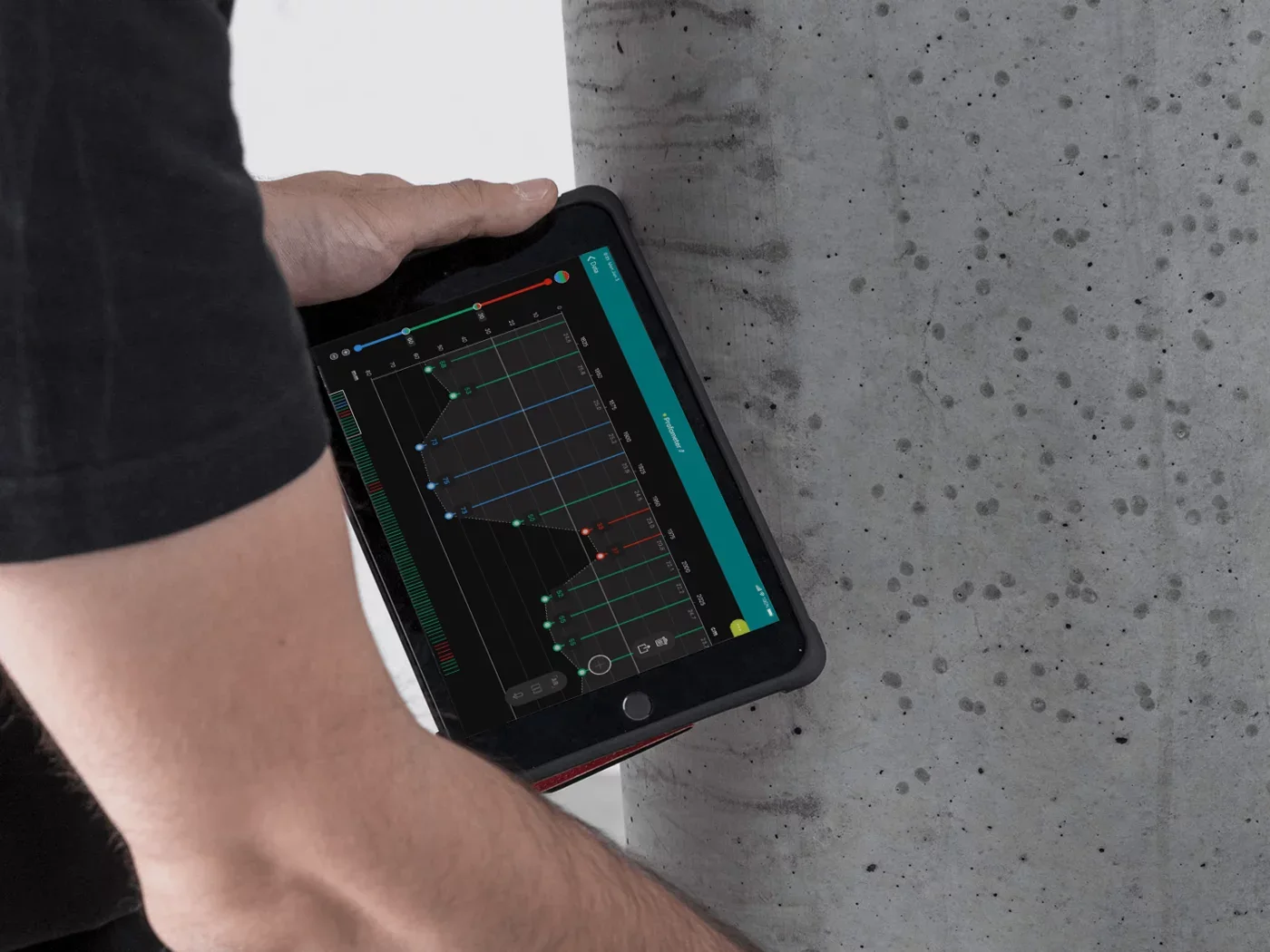

Sensor terhubung ke Profometer App melalui Bluetooth. App menyediakan marker, foto, geolocation, voice note, automatic logbook, raw data export, dan report generation. Data dapat disinkronkan ke Screening Eagle Workspace untuk pengelompokan measurement file dan berbagi hasil melalui URL.

Konfirmasikan versi iPad dan iOS yang akan dipakai, perlindungan tablet untuk kondisi lapangan, akun Workspace, durasi license atau subscription, serta hak akses setiap pengguna. Quotation harus menyebutkan status penyertaan sensor, cart, iPad, license, test block, charger, case, power bank, TRP100, dan UHA100 secara terpisah.

Dua baterai AA memberi sekitar delapan jam operasi normal dan dapat dilepas. Baterai NiMH rechargeable maupun non-rechargeable dapat digunakan, sedangkan USB-C power bank tersedia sebagai sumber daya eksternal. Jadwal charging atau penggantian baterai perlu mengikuti jumlah area dan panjang scan per shift.

Cantumkan area, grid, standard, dan deliverable dalam RFQ

Sertakan jenis serta dimensi elemen, luas area, kondisi permukaan, akses, perkiraan cover depth, rebar size, spacing, layer, welded atau tied mesh, dan kemungkinan metal lain. Jelaskan tujuan pengukuran, mode Spot/Line/Multiline/Area, ukuran grid, orientasi scan, jumlah line, minimum cover threshold, standard, acceptance criteria, serta data pembanding yang tersedia.

Tambahkan pilihan PM8000 Lite, PM8000, atau PM8000 Pro; iPad dan iOS; app license; Workspace; format JPG, PNG, CSV, HTML, DOCX, atau DXF; struktur report; training; verification dengan test block; jumlah unit; lokasi; dan jadwal. Informasi tersebut menentukan hardware package, fitur yang tersedia dalam license, aksesori, dan bentuk data yang dicantumkan dalam penawaran.

Tinjau brochure Profometer PM8000 (PDF), quick-start guide (PDF), dan manual Profometer PM8000 (PDF) sebelum menetapkan versi, metode scan, dan deliverable.
