Proceq Pundit 200 Ultrasonic Pulse Velocity Tester

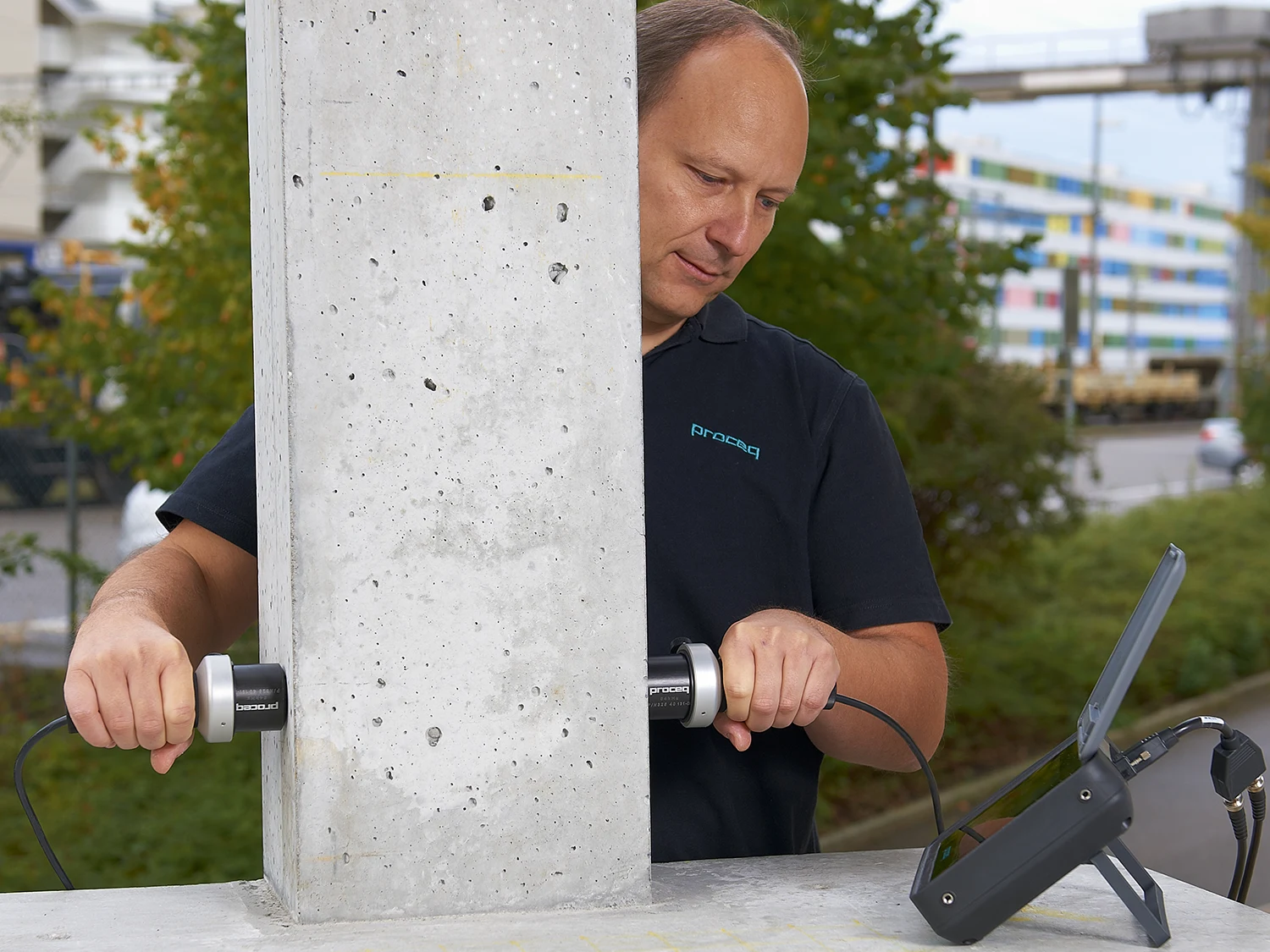

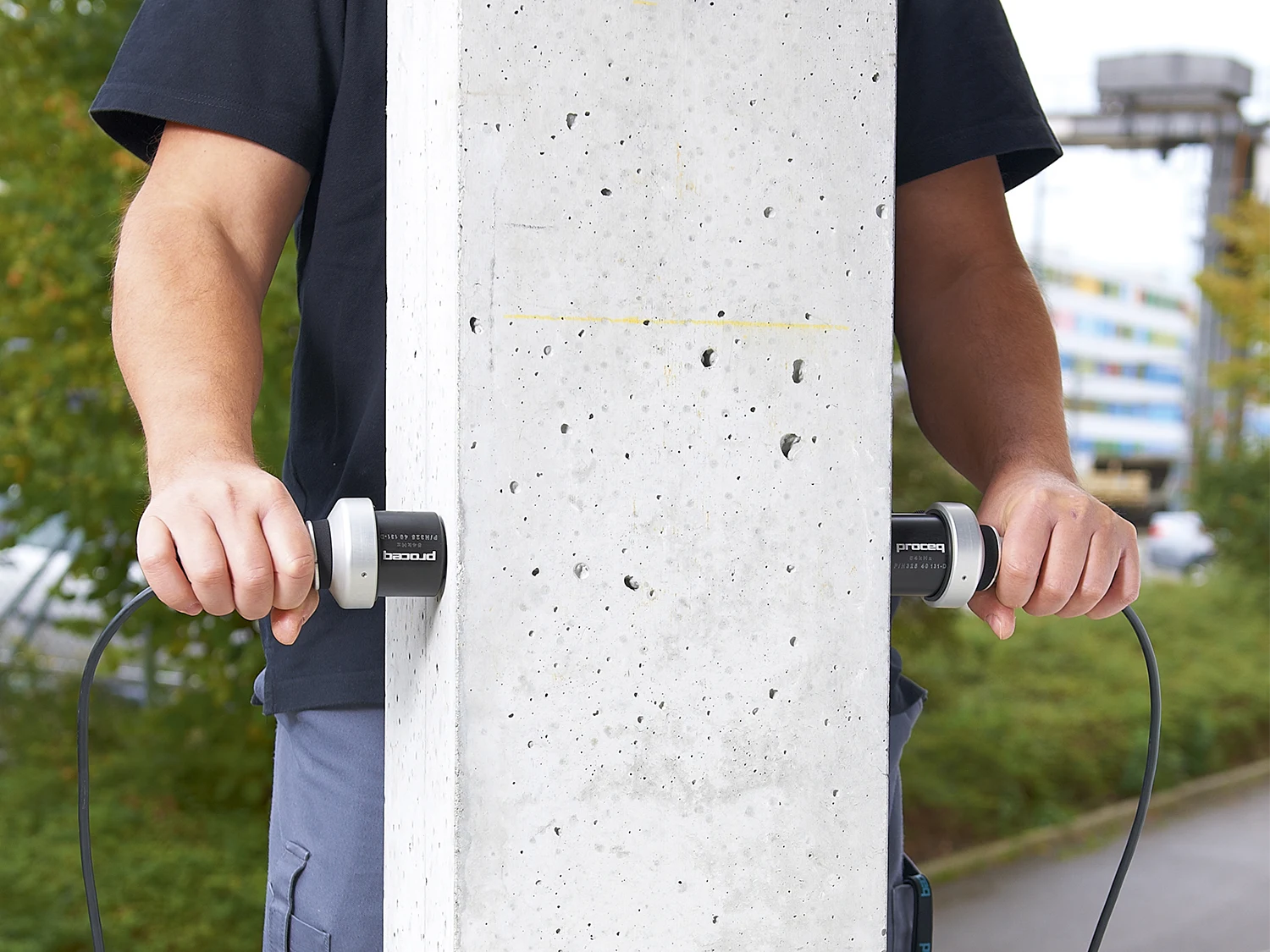

Proceq Pundit 200 adalah ultrasonic pulse velocity tester untuk pemeriksaan beton dan material padat melalui pengukuran transmission time serta respons gelombang pada A-scan. Touchscreen 7 inci menyatukan pengaturan measurement, penyimpanan waveform, Line Scan, Area Scan, Data Logging, dan review hasil di lapangan. Pemilihan transducer serta susunan transmitter–receiver tetap mengikuti material, panjang lintasan, ukuran agregat, akses, dan keputusan yang perlu didukung.

Susun measurement dari pertanyaan inspeksi

Pulse velocity membantu membandingkan keseragaman antar-titik atau antar-area. Line Scan menyimpan rangkaian reading sepanjang satu jalur, sedangkan Area Scan membentuk visualisasi berwarna pada grid yang ditentukan pengguna. Perbedaan warna menandai zona dengan respons berbeda untuk pemeriksaan lanjutan; interpretasinya perlu mempertimbangkan reinforcement, moisture, geometri, surface condition, coupling, serta panjang lintasan.

Surface Velocity digunakan ketika pengukuran dilakukan dari satu sisi dengan transmitter tetap dan receiver dipindahkan pada interval tertentu. Crack Depth memakai dua susunan pengukuran di sekitar crack. Kondisi yang mendukung metode ini mencakup crack yang tegak lurus terhadap permukaan, kering dan bersih, cukup terbuka, serta jauh dari rebar yang dapat menyediakan lintasan gelombang alternatif.

Data Logging menjalankan urutan pengukuran berbasis waktu dan menyimpan waveform untuk setiap reading. Mode ini dapat digunakan untuk mengikuti perubahan pulse velocity selama material setting, dengan interval, durasi, posisi transducer, temperatur, dan kondisi curing yang dicatat secara konsisten.

Pilih frekuensi transducer dari agregat dan lintasan

Pundit 200 mendukung transducer Proceq 24, 54, 150, 250, dan 500 kHz, termasuk 54 kHz exponential serta 40 kHz dry-point shear-wave. Frekuensi rendah memiliki wavelength lebih panjang sehingga lebih sesuai untuk agregat kasar, objek besar, dan lintasan lebih panjang. Frekuensi tinggi memberikan onset signal yang lebih tegas pada material halus atau objek kecil, dengan transmission range yang lebih mudah berkurang akibat scattering.

Pasangan 54 kHz merupakan konfigurasi umum untuk beton, wood, dan rock. Exponential 54 kHz membantu pada rough atau curved surface dan dapat digunakan tanpa coupling gel, dengan signal yang lebih lemah sehingga gain dan trigger point perlu diperiksa melalui waveform. Standard BNC connector juga memungkinkan third-party transducer hingga 500 kHz setelah compatibility, frequency setting, zeroing, dan calibration dikonfirmasi.

Bangun correlation dari material yang diuji

Compressive-strength correlation memerlukan conversion curve yang valid untuk beton aktual dan dimuat ke unit melalui PL-Link. Data core, cube, atau cylinder perlu mewakili mix, umur, moisture, dan kondisi pengujian. SONREB menggabungkan pulse velocity dengan rebound value pada lokasi yang sama untuk membangun estimasi berbasis correlation yang telah ditetapkan.

Dynamic E-modulus menggunakan P-wave dan S-wave velocity bersama density material. Konfigurasi ini memerlukan shear-wave transducer yang sesuai, alignment yang benar, penentuan onset gelombang pada A-scan, serta data density. Cantumkan parameter dan standard yang dipakai agar transducer, couplant atau dry-point setup, serta data input tersedia sejak awal.

Pisahkan konfigurasi UPV dan pulse-echo

Pundit touchscreen dapat digunakan untuk classical pulse velocity dan compatible pulse-echo testing. Paket Pundit PL-200 berfokus pada UPV dengan sepasang contact transducer; pekerjaan pulse-echo memerlukan transducer, cable, contact tester, dan konfigurasi atau activation yang sesuai. Sebutkan target internal imaging atau one-sided inspection secara eksplisit agar scope penawaran tidak berhenti pada paket UPV standard.

Tetapkan kit, data, dan dukungan dalam RFQ

Typical Pundit PL-200 package mencakup touchscreen, battery, power supply, USB cable, dua transducer 54 kHz, dua BNC cable, adapter cable, couplant, calibration rod, carrying strap, software, documentation, dan case. Opsi meliputi exponential transducer, dry-point shear-wave transducer dan calibration plate, transducer holder, replacement battery, quick charger, serta pulse-echo configuration.

Sertakan material dan dimensi elemen, akses, panjang lintasan, kondisi permukaan, reinforcement, moisture, ukuran agregat, measurement mode, grid, jumlah titik, standard, acceptance criteria, kebutuhan correlation, waveform, format report, training, lokasi, dan jadwal. Tinjau tech specs Pundit 200 (PDF), operating manual (PDF), serta quick-start guide dan product certificates (PDF) sebelum menetapkan konfigurasi akhir.
