Proceq Pundit PD8050 Ultrasonic Pulse Echo Tester

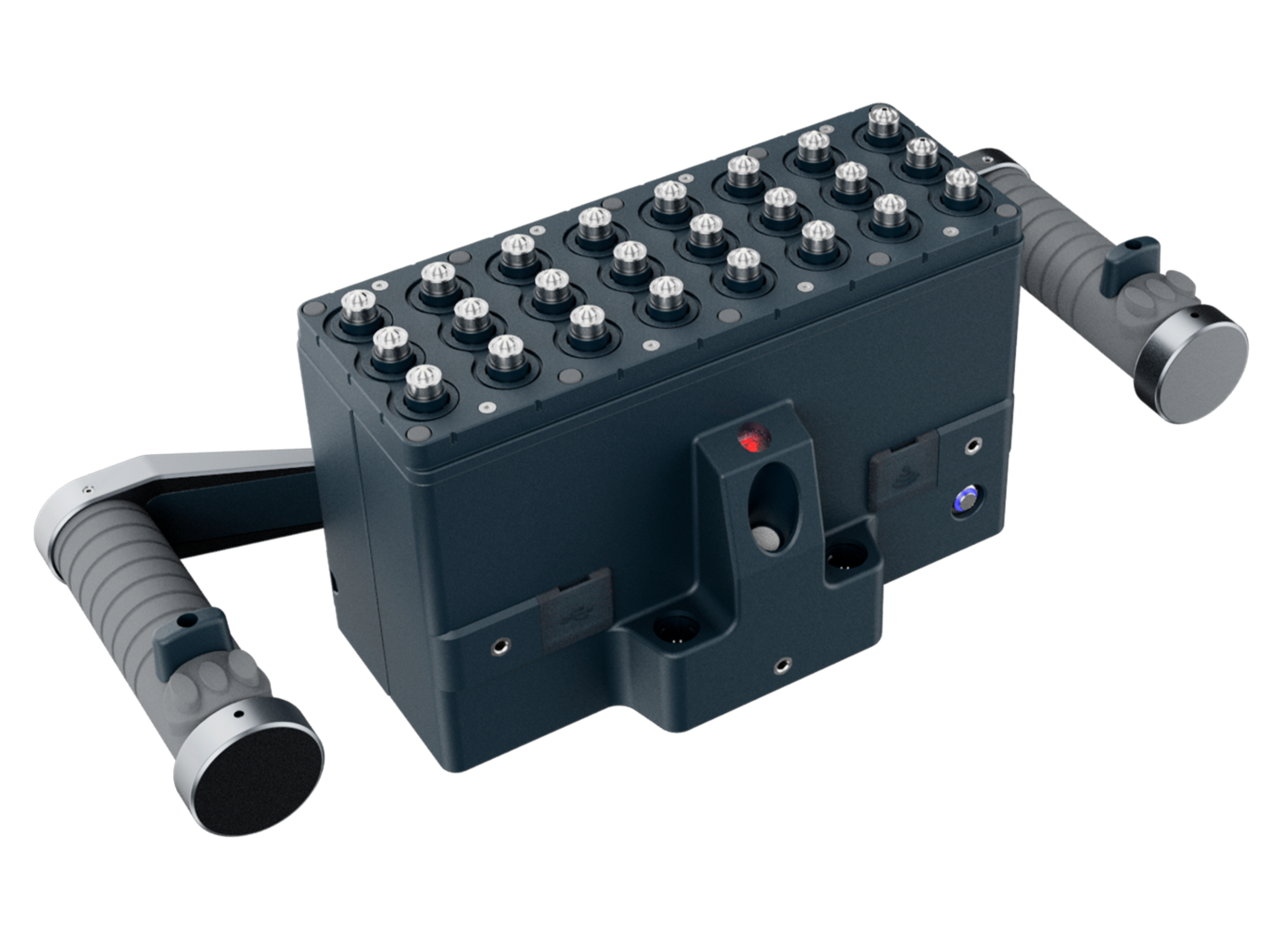

Proceq Pundit PD8050 adalah multi-channel ultrasonic pulse echo tester untuk membentuk concrete image dari satu permukaan. Sebanyak 24 dry-point contact transducers mengirim shear-wave pulse dan menerima reflection dari boundary dengan acoustic impedance berbeda, seperti backwall, rebar, duct, void, delamination, atau perubahan internal lain. Sensor tidak memerlukan coupling gel dan memberi real-time B-scan melalui Pundit Array app pada compatible iPad.

PD8050 membantu tim memetakan posisi indikasi sebelum menentukan pembukaan, coring, drilling, repair, atau pemeriksaan lanjutan. Nilai depth dan bentuk indikasi tetap dipengaruhi pulse velocity, reinforcement, aggregate, moisture, geometry, contact quality, scan direction, serta processing setting. Karena itu, survey design dan verification plan perlu ditetapkan bersamaan dengan pilihan alat.

Tentukan jawaban yang dibutuhkan dari concrete image

Untuk thickness atau backwall detection, operator mencari reflection yang konsisten dari batas belakang elemen. Depth calculation memerlukan pulse velocity yang mewakili beton aktual. Velocity dapat dikalibrasi pada lokasi dengan known thickness atau ditetapkan dari data yang dapat dipertanggungjawabkan; variasi material dan layer perlu masuk ke interpretasi.

Void, delamination, honeycombing, dan bonding assessment menghasilkan perubahan amplitude atau pola reflection. Rebar, prestress duct, dan embedment lain juga membentuk response, sehingga target harus dibandingkan dengan drawing, reference area, scan dari arah silang, serta bukti tambahan. Untuk concrete hit prevention, tetapkan clearance dan verification method berdasarkan konsekuensi salah interpretasi sebelum drilling atau coring.

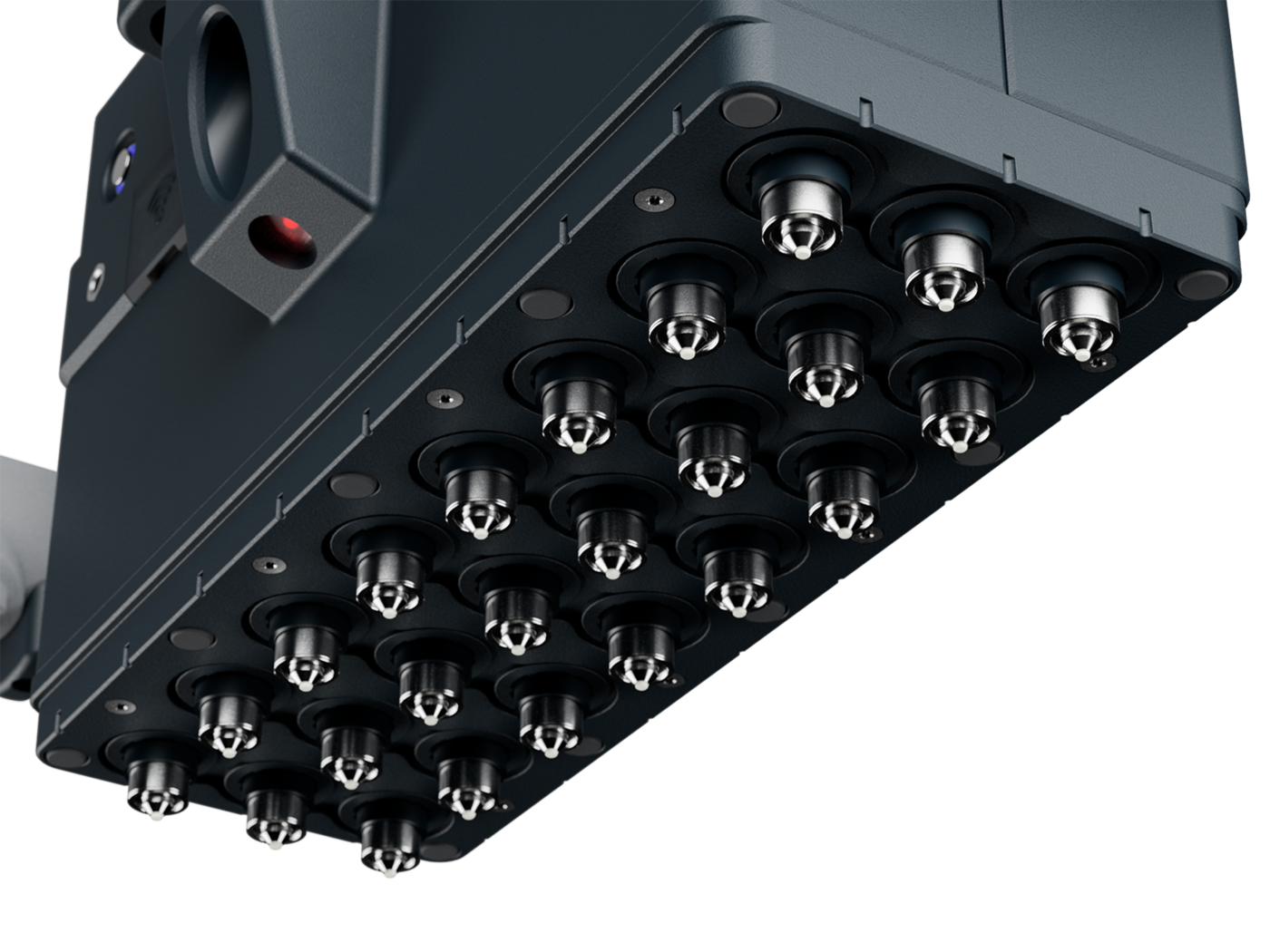

Dry-point transducers mendukung scanning pada beton tanpa menyiapkan couplant di setiap titik. Permukaan tetap perlu cukup stabil untuk menghasilkan contact yang berulang. Bersihkan loose material, tandai coordinate, jaga orientasi alat, dan hindari menyeret ujung transducer agar contact quality serta kondisi element tetap terpelihara.

Susun Line, Full 3D Matrix, atau Grid Scan

Line Scan menghasilkan cross-section B-scan sepanjang satu jalur dan sesuai untuk menelusuri backwall atau objek pada transect tertentu. Full 3D Matrix menggabungkan acquisition pada area untuk 3D view serta C-scan atau Time-Slice. Grid Scan menghasilkan depth heatmap atau pulse-velocity heatmap untuk membandingkan variasi pada area yang lebih luas.

Grid spacing, scan direction, overlap, coordinate origin, surface reference, dan file naming menentukan kemampuan hasil untuk ditelusuri kembali. Wide panoramic B-scan membantu menyatukan line yang panjang, sedangkan image stabilizer dan surface-wave cancellation mendukung image review. High-definition focus, gain, time gain compensation, variable frequency, voltage, dan maximum transmission time dipilih dari target near, intermediate, atau far field lalu diperiksa melalui A-scan serta reference response.

AI-assisted positioning membantu menempatkan acquisition pada grid, sementara AI-assisted feature interpretation membantu menandai pola yang perlu diperiksa. Operator tetap menetapkan pulse velocity, mengenali backwall dan artefact, memeriksa A-scan, serta menghubungkan indikasi dengan kondisi struktur. Augmented Reality dapat memproyeksikan 3D image atau heatmap ke test surface ketika iPad dan LiDAR configuration mendukungnya.

Pilih 8 atau 16 channel dari target image

Satu PD8050 mempunyai tiga baris berisi masing-masing delapan transducer elements. Tiga transducers dalam satu kolom bekerja sebagai satu channel, sehingga standard single-device configuration memiliki 8 channel. Setiap channel bergantian mengirim dan channel lain menerima, menghasilkan 28 individual A-scans per acquisition cycle untuk membentuk real-time B-scan.

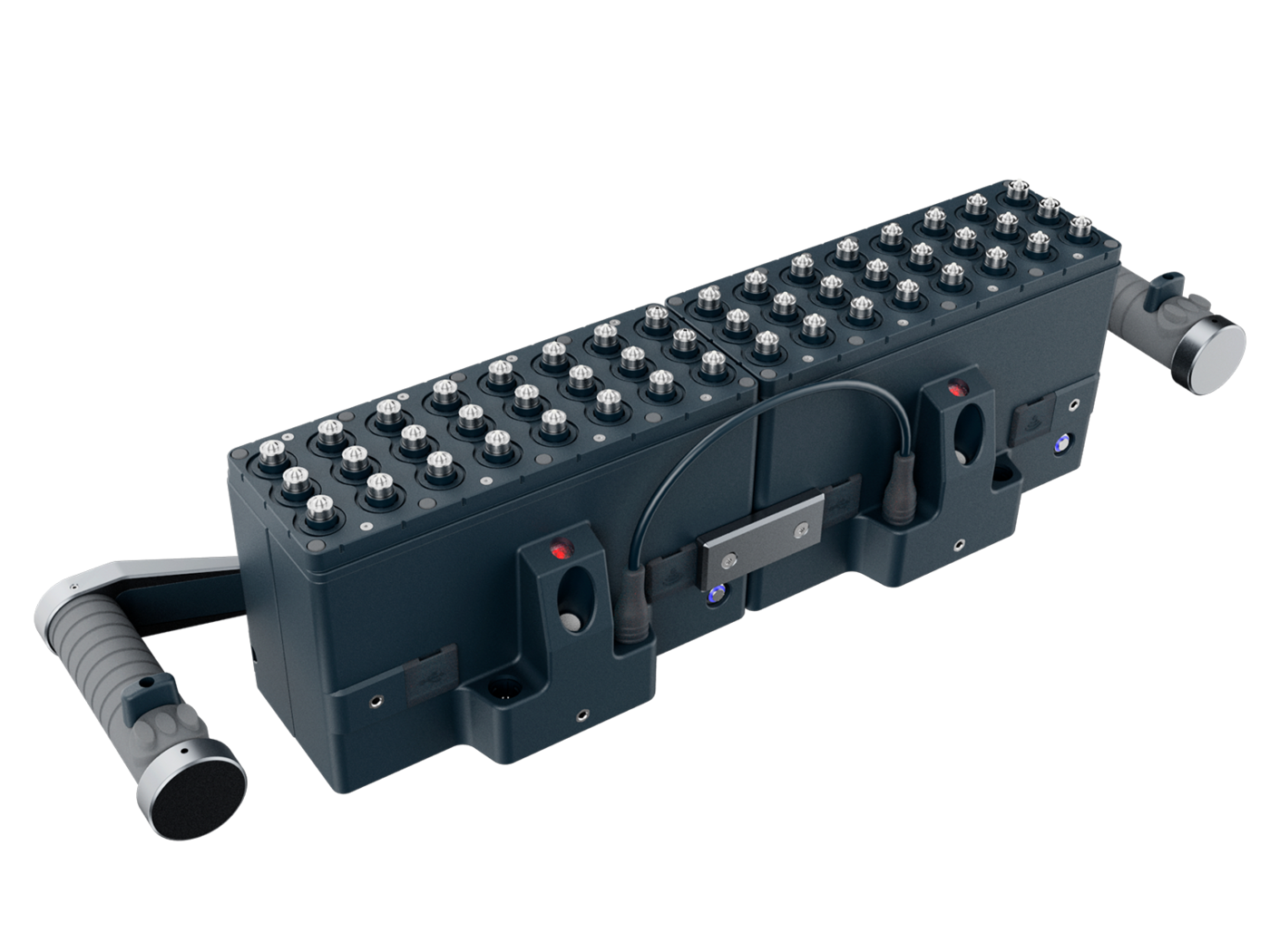

Dua sensor dapat digabung menjadi 16 channel dan merekam 120 A-scans per cycle. Data yang lebih rapat mendukung image detail dan coverage untuk pekerjaan tertentu, dengan konsekuensi unit kedua, 16-channel connection kit, handling, battery, file size, scan setup, dan biaya. Sebutkan target, kedalaman, reinforcement density, area, akses, dan deliverable agar manfaat dual-unit configuration dapat dinilai sebelum RFQ.

Brochure dan user manual terbaru mencantumkan bandwidth 20–80 kHz, pulse voltage ±50 hingga ±150 V, receiver gain 1–10.000 atau 0–80 dB, serta measuring range hingga 2 m bergantung concrete quality. Brochure 2025 mencantumkan measuring resolution 0,1 µs, sedangkan user manual revision 2.0 mencantumkan 1 µs. Quotation perlu mengonfirmasi specification revision untuk hardware, firmware, dan software yang benar-benar ditawarkan.

Kunci iPad, license, dan data workflow

Acquisition dan review memakai compatible Apple iPad dengan iOS 11.0 atau lebih baru. Model iPad menentukan screen size, storage, camera, GPS/GNSS, LiDAR, USB-C, dan kemampuan AR. Pastikan quotation menyatakan apakah iPad, protective case, tablet holder, dan LiDAR capability termasuk dalam package.

Pundit Pro license diperlukan untuk menggunakan fungsi Pundit Array app. Workspace menyediakan synchronization, share via URL, automatic logbook, raw-data export, HTML export, serta report generation. Kebutuhan site tanpa internet, pembatasan cloud, account ownership, retention period, user access, data handover, dan backup perlu disepakati sebelum mobilisasi. Encrypted Wi-Fi digunakan untuk komunikasi normal, sedangkan USB-C tersedia untuk lokasi yang membatasi Wi-Fi.

Pundit Vision mendukung post-processing dan penggabungan line atau stripe scan untuk visualization yang lebih luas. Informasi resmi menampilkan status komersial yang berbeda antara materi, sehingga entitlement, version, jumlah seat, masa license, feature set, dan dukungan update perlu ditulis eksplisit dalam quotation.

Pisahkan pulse echo imaging dari UPV

PD8050 menempatkan transmitter dan receiver pada permukaan yang sama untuk one-sided pulse echo imaging. Untuk classical ultrasonic pulse velocity melalui direct, semi-direct, atau indirect transmission dengan pasangan transducer, gunakan konfigurasi seperti Proceq Pundit 200. Kedua metode dapat berkaitan, tetapi arrangement, output, calibration, dan interpretation berbeda.

Reference yang dicantumkan untuk PD8050 meliputi EN 12504-4, EN 13791, ACI 228.2R-13, DGZfP Merkblatt B4, RI-ZFP-TU, dan ZTV-ING Teil 5 Tunnelbau. Tetapkan edition, clause, test objective, acceptance criteria, competency, verification opening atau core, dan reporting format yang berlaku pada proyek. Imaging mendukung keputusan engineering ketika indikasi dikorelasikan dengan drawing, material, inspection context, serta verifikasi proporsional terhadap risikonya.

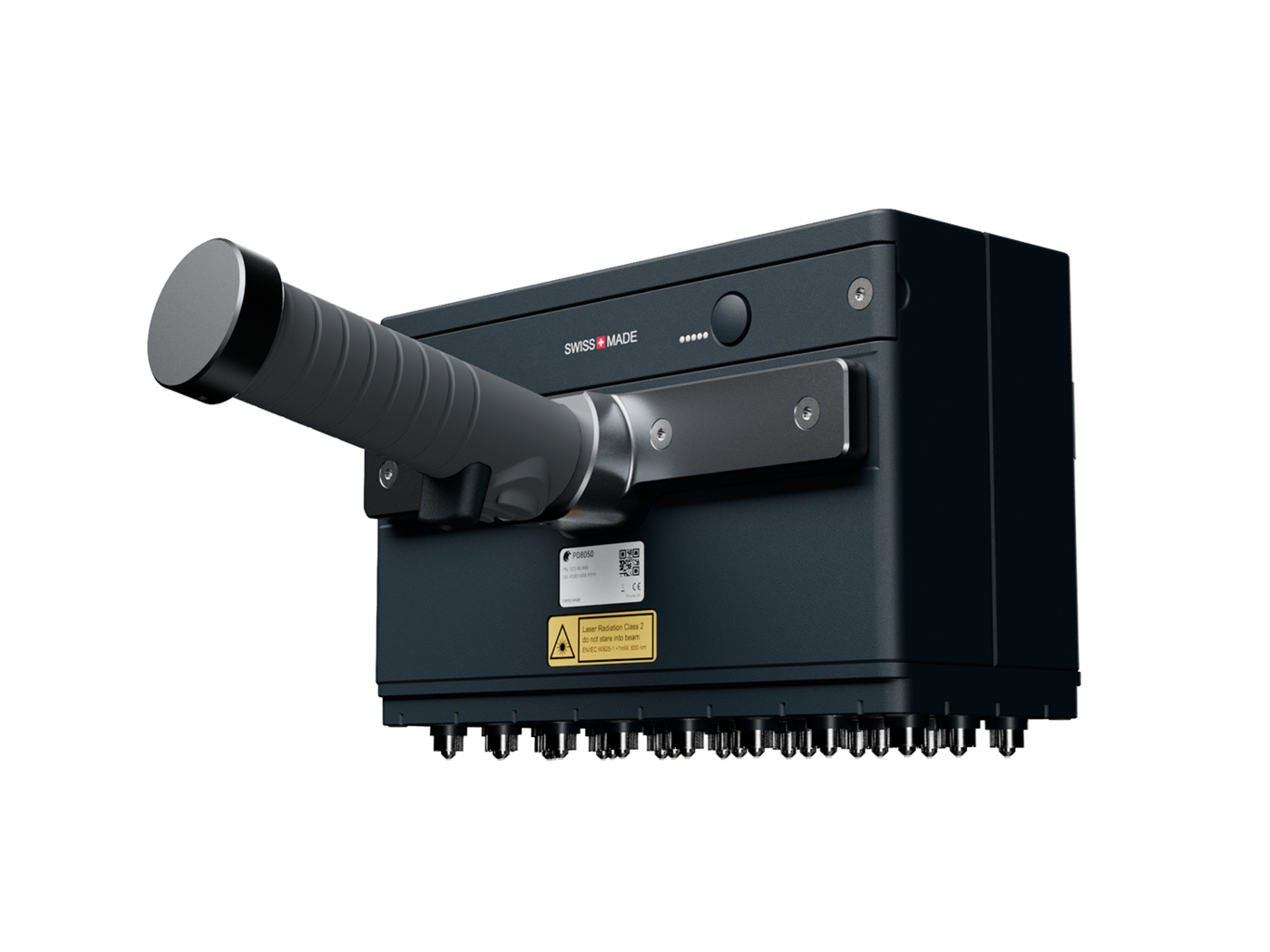

Lengkapi RFQ dengan elemen dan drawing, nominal thickness, reinforcement serta duct layout, target defect, surface condition, akses, area, grid, depth range, velocity calibration, 8 atau 16 channel, iPad, handle, battery, software, cloud policy, data export, standard, verification, training, jumlah unit, lokasi, dan jadwal. Tinjau brochure PD8050 (PDF), user manual revision 2.0 (PDF), serta quick-start guide dan product certificates (PDF) sebelum menetapkan package akhir.
