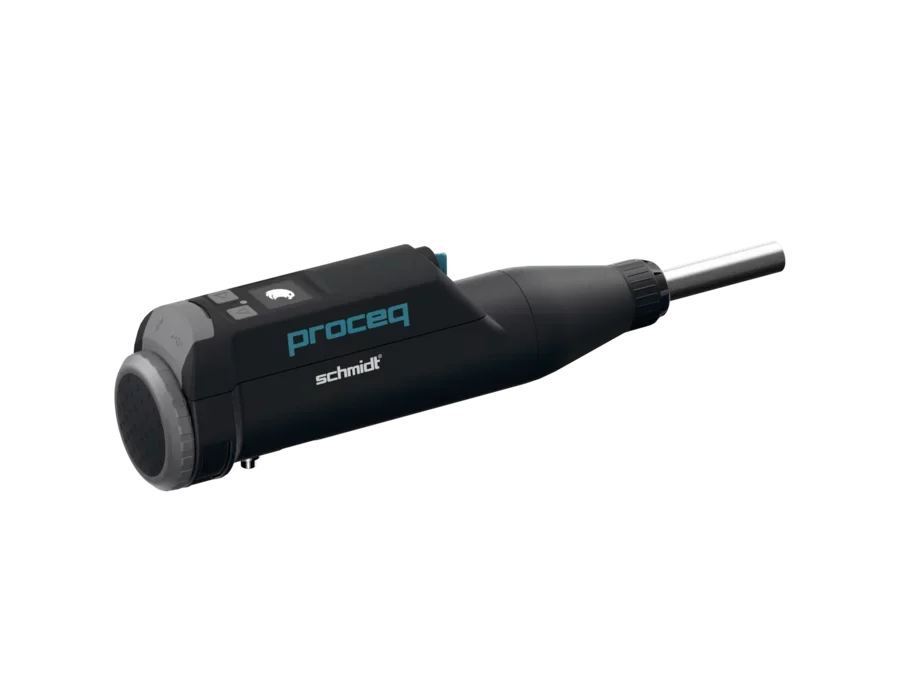

Proceq Original Schmidt OS8000 Digital Rebound Hammer

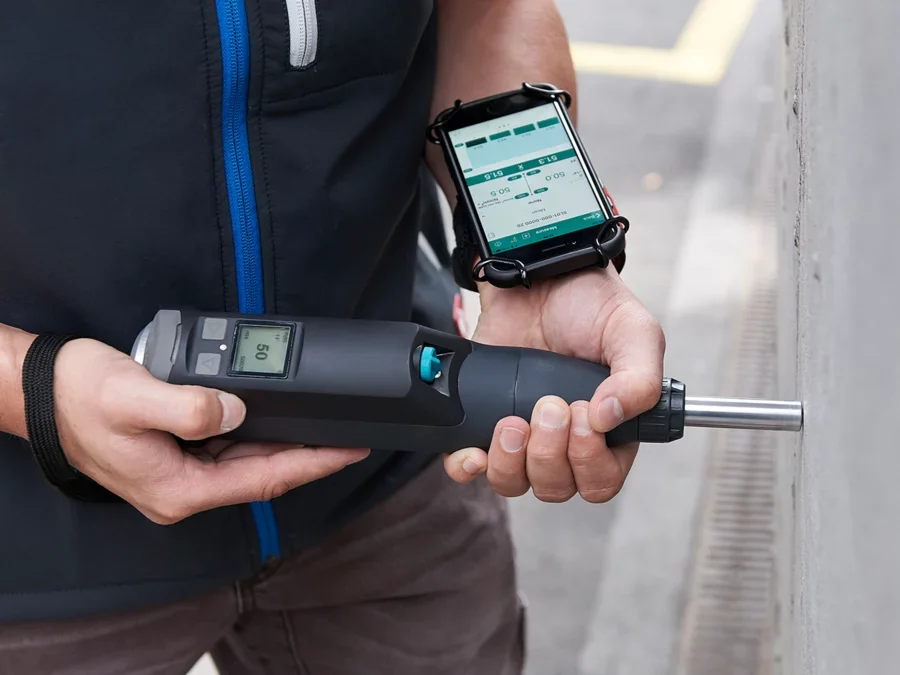

Proceq Original Schmidt OS8000 merekam rebound value atau R-value pada permukaan beton, menampilkan hasil pada analog scale dan backlit digital display, lalu menyimpan lebih dari 20.000 impact. Bluetooth menghubungkan instrument ke Schmidt App untuk mengatur series, menerapkan automatic impact-angle correction, memeriksa validitas, menambahkan field annotation, dan menghasilkan report. Workflow ini mengurangi pemindahan angka manual tanpa mengubah prinsip dasar rebound hammer: hasil tetap merepresentasikan respons lapisan permukaan pada kondisi pengujian tertentu.

Pilih Type N atau Type L dari procedure pengujian

OS8000 tersedia sebagai Type N dengan impact energy 2,207 Nm dan Type L dengan 0,735 Nm. Pemilihan type perlu mengikuti standard, dimensi dan stiffness elemen, expected rebound range, jarak ke edge, serta correlation data yang akan digunakan. Satu project tidak sebaiknya mencampur Type N dan L dalam comparison set tanpa procedure yang menjelaskan hubungan datanya.

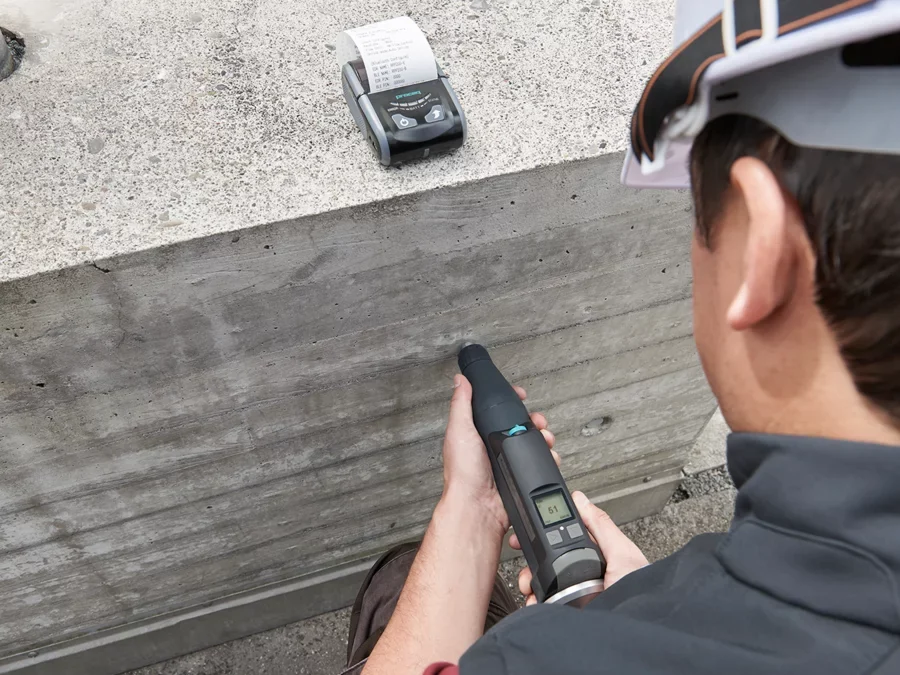

Instrument dapat bekerja sebagai standalone mechanical hammer, standalone digital hammer, terhubung penuh ke app, atau direct print pada Print configuration. Jika tim membutuhkan print langsung, konfirmasikan Print version dan Bluetooth printer set 34001067. Untuk digital handover, tentukan sejak RFQ apakah measurement tetap disimpan pada instrument, disinkronkan ke mobile device, dikirim ke Workspace, atau diekspor sebagai PDF/CSV.

Halaman produk dan brochure mencantumkan compressive-strength range 10 hingga lebih dari 100 N/mm². Namun, maximum imperial value pada sumber yang sama adalah 10.152 psi, yang setara sekitar 70 N/mm². Karena terdapat perbedaan ini, quotation perlu mengonfirmasi applicable range untuk Type N/L, firmware, selected curve, dan standard yang akan dipakai. Mushroom plunger juga tidak kompatibel dengan Original Schmidt OS8000; komponen tersebut ditujukan untuk Silver Schmidt OS8200 Type L.

Bedakan uniformity screening dari strength estimation

Rebound series dapat digunakan untuk membandingkan uniformity relatif antar-titik atau antar-test region ketika surface preparation, impact direction, spacing, concrete age, moisture, carbonation, formwork face, dan processing rule dijaga konsisten. Pola tersebut membantu memilih area yang memerlukan review, Core Drill, atau metode NDT tambahan.

Estimasi kuat tekan membutuhkan correlation yang mewakili concrete aktual. Pabrikan menegaskan bahwa setiap mix dapat memiliki hubungan berbeda dan manufacturer curve tidak berlaku universal. Custom curve dibangun dari pasangan rebound result dengan compressive-strength result pada core, cube, atau cylinder yang mewakili material, rentang strength, umur, dan kondisi proyek. Form factor, surface moisture, carbonation, aggregate, finishing, serta test direction perlu masuk ke procedure dan analysis.

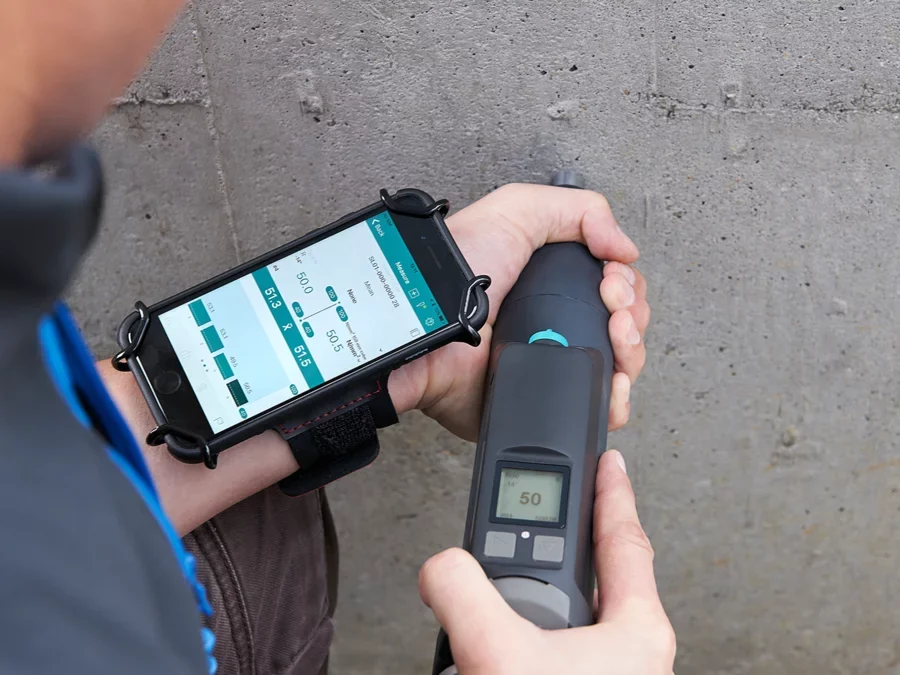

Schmidt App dapat memilih units, form factor, built-in correlation curve, atau custom curve database. Fungsi tersebut mempercepat calculation, tetapi validitas engineering tetap bergantung pada kualitas correlation set dan kesesuaian standard. Gunakan panduan membuat custom correlation curve (PDF) bersama test plan sebelum memasukkan persamaan ke instrument atau app.

Otomatiskan angle correction tanpa kehilangan traceability

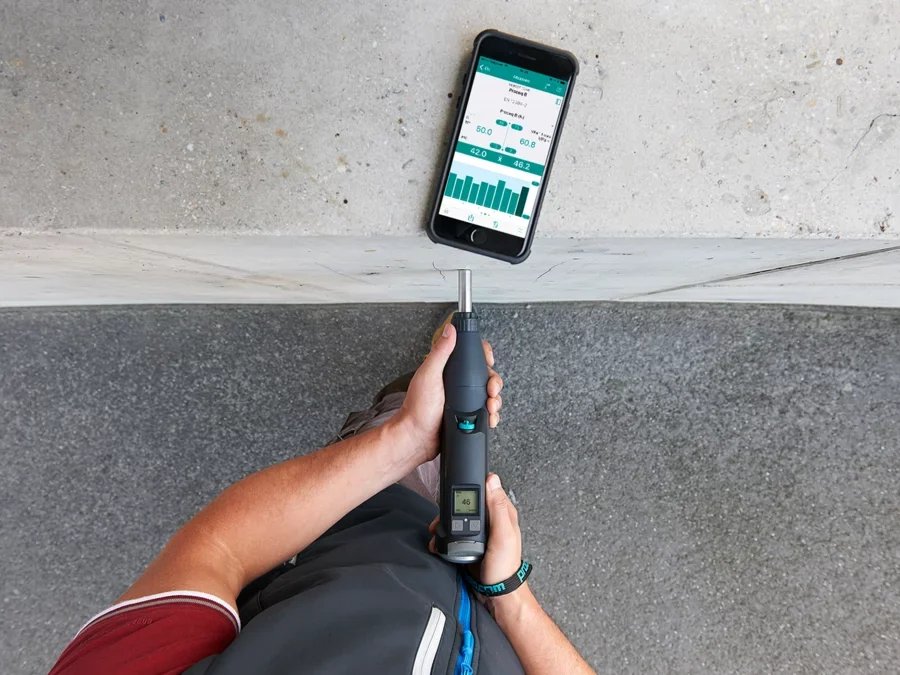

Classical R-value hammer memerlukan correction ketika impact tidak horizontal. OS8000 menerapkan impact-angle correction secara otomatis untuk arah yang digunakan, dan app memperlihatkan corrected serta uncorrected value. Fitur ini mengurangi pemilihan correction chart secara manual pada dinding, overhead surface, atau arah lain, sambil mempertahankan nilai awal untuk review.

Automatic series-validity check membantu operator mengenali rangkaian yang belum memenuhi rule pada standard terpilih. Seluruh series dapat ditinjau, impact terakhir atau data invalid dapat dihapus sesuai procedure, dan series baru dimulai dengan identitas terpisah. Geolocation, foto, audio, text note, concrete condition, element ID, grid, dan operator information memperkuat hubungan antara result dan lokasi fisiknya.

Report tersedia untuk single series, multiple series, uniformity, dan EN 13791 test region dalam PDF atau CSV. Voice read-out setiap impact tersedia pada iOS. Pastikan supported device, OS version, app version, storage, account, internet access, Workspace synchronization, company-logo template, raw-data retention, dan approval workflow sudah ditetapkan sebelum penggunaan lapangan.

Rencanakan anvil check dan kondisi alat

Verification check menunjukkan apakah response instrument pada reference anvil masih berada dalam batas yang ditetapkan. Schmidt App menyediakan reminder serta guided procedure untuk opsi EN 12504-2, manufacturer recommendation, atau JGJ-T23. Portable anvil 34001301 kompatibel dengan OS8000 N/L untuk field check; data sheet mencantumkan reference rebound 41 ±3 untuk N dan 58 ±3 untuk L.

Pabrikan juga merekomendasikan periodic check pada heavier EURO testing anvil 31009040 untuk OS8000 N/L. Portable check tidak otomatis menggantikan seluruh calibration, service, atau quality-system requirement. Catat instrument ID, anvil ID, reference value, result sebelum dan sesudah test region, tanggal, operator, serta tindakan ketika hasil verification berada di luar batas.

Instrument memakai standard AAA alkaline atau rechargeable battery dan mencantumkan lebih dari 20.000 impact antar-charge. Dimensi unit 6,1 × 8,4 × 27,5 cm; brochure mencantumkan berat 1,7 kg untuk Type N dan 1,4 kg untuk Type L termasuk battery pack. Operating temperature adalah 0 hingga +50 °C. Kondisi storage, transport, plunger, housing, battery, USB port, dan mechanical movement tetap perlu diperiksa sesuai quick-start serta maintenance procedure.

Tetapkan standard dan keluaran sejak RFQ

OS8000 mendukung pilihan perhitungan menurut EN 12504-2, ASTM C805, JGJ-T23, JSCE-G504, dan JIS A1155 pada quick-reference guide. Pabrikan juga mencantumkan EN 13791, ACI 228.1R, ISO 1920-7, dan GOST 22690-2015. Brochure memuat satu entri EN 12504-4, sedangkan bagian app verification dan quick-reference secara spesifik memakai EN 12504-2 untuk rebound value; gunakan EN 12504-2 dan konfirmasikan edition serta project specification sebelum pekerjaan.

Untuk alternatif mechanical hammer tanpa app workflow, bandingkan dengan Matest C380 Concrete Test Hammer. Jika assessment memerlukan pulse velocity sebagai data berbeda dari surface rebound, Pundit 200 menyediakan direct, semi-direct, dan indirect UPV measurement. Setiap metode perlu dipilih dari pertanyaan teknis dan evidence yang diperlukan, bukan sekadar dari hasil numerik yang tersedia.

Lengkapi RFQ dengan Type N/L, tujuan test, standard dan edition, concrete mix serta age, nominal strength, elemen, surface condition, moisture, carbonation, impact direction, test region, grid, jumlah impact, correlation reference, Core Drill/cube/cylinder data, anvil, verification interval, app, mobile device, Workspace, report, printer, training, certificate, service, jumlah unit, lokasi, dan jadwal. Tinjau brochure rebound hammers (PDF), quick-start guide dan product certificates (PDF), quick-reference guide (PDF), conversion-curve database (PDF), serta portable-anvil data sheet (PDF) sebelum menetapkan package akhir.
