Proceq Pundit PI8000 Pile Integrity & Impact Echo Tester

Proceq Pundit PI8000 menggabungkan low-strain Pile Integrity Test dan Impact Echo dalam satu wireless sensor. Untuk pondasi tiang, impact ringan menghasilkan compression wave yang merambat sepanjang pile dan memantul dari toe atau perubahan impedance. Untuk slab, wall, pavement, dan elemen beton plate-like, impactor menghasilkan stress wave yang dianalisis pada frequency domain untuk memperkirakan thickness atau menelusuri indikasi void dan delamination.

Pundit Impact App menerima data melalui Bluetooth Low Energy dan membantu operator memeriksa kualitas impact saat pengukuran. Hasil dapat dibandingkan, diberi status, dilengkapi posisi GPS, foto, text atau voice note, lalu disinkronkan ke Workspace untuk review dan report. Dua mode tersebut tetap membutuhkan persiapan, impact tool, calibration, pola pengambilan data, dan interpretation rule yang berbeda.

Gunakan PIT untuk screening integritas relatif pondasi tiang

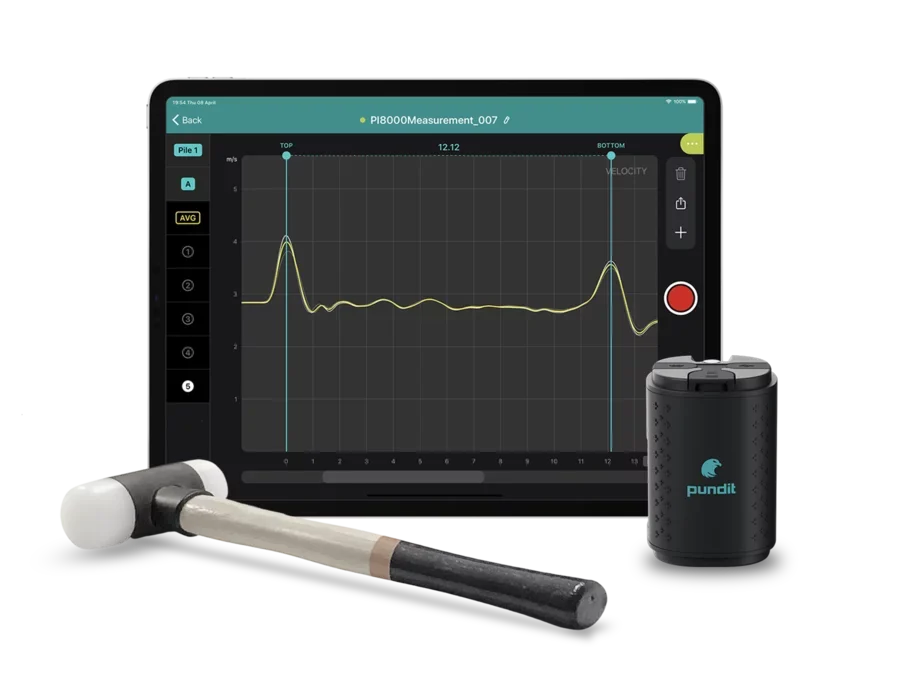

Pada Pile Integrity Test, sensor ditempelkan dengan coupling putty pada pile head yang kering, bersih, dan cukup halus. Operator memberikan beberapa impact ringan di dekat sensor; rekaman yang valid dirata-ratakan menjadi waveform. Marker top dan toe, pulse velocity, expected length, gain, time gain compensation, serta high-pass atau low-pass filter digunakan untuk meninjau length dan reflection yang menunjukkan perubahan impedance.

PI8000 mendukung cast-in-place dan driven pile, termasuk pile dengan free end, toe pada bedrock, atau geometri yang menghasilkan response akibat necking dan bulging. Nilai praktis utama datang dari perbandingan beberapa tiang bertipe sama pada lokasi serta kondisi tanah yang sama. App dapat menerapkan filter ke kelompok pile, membandingkan waveform untuk mencari outlier, menandai status, dan menyimpan logbook setiap test position.

Measuring range PIT dinyatakan sebagai rasio length/diameter sekitar 30–60, bergantung kondisi tanah. Skin friction yang tinggi meningkatkan attenuation, sedangkan toe pada material sangat kaku dapat menghasilkan reflection yang berbeda. Akses langsung ke pile head juga penting; pengukuran dari atas deck atau pile cap dapat didominasi response superstructure. Untuk kondisi existing, feasibility dan ekspektasi output perlu ditinjau sebelum memilih titik akses.

Estimasi length mengikuti pulse velocity yang digunakan. Known pile length dengan toe reflection yang jelas memberi dasar calibration yang lebih baik daripada nilai asumsi. Bila as-built length tidak tersedia, perbandingan waveform masih dapat membantu screening, sementara posisi indikasi dan total length membawa uncertainty lebih besar. PIT menilai continuity response; evaluasi axial capacity memerlukan metode pengujian pondasi dan engineering assessment yang sesuai.

Gunakan Impact Echo pada elemen concrete plate-like

Impact Echo menempatkan sensor dekat titik impact agar response didominasi P-wave yang berulang antara test surface dan backwall atau reflector. App mengubah time-domain waveform menjadi frequency domain dengan Fast Fourier Transform. Ketika pulse velocity dikalibrasi pada area dengan known thickness, dominant frequency dapat digunakan untuk menghitung thickness. Reflection dari void atau delamination memperpendek travel path dan menggeser peak ke frekuensi yang lebih tinggi.

Metode ini ditujukan untuk elemen plate-like, dengan rule of thumb minimum length lebih dari enam kali thickness. Backwall umumnya dapat dibaca hingga sekitar 60 cm dan pada kondisi tertentu mencapai 80 cm, bergantung concrete quality serta impactor. Slender column atau beam dapat menghasilkan response geometri yang menyulitkan pembacaan, sehingga dimensi lengkap elemen perlu disertakan dalam feasibility review.

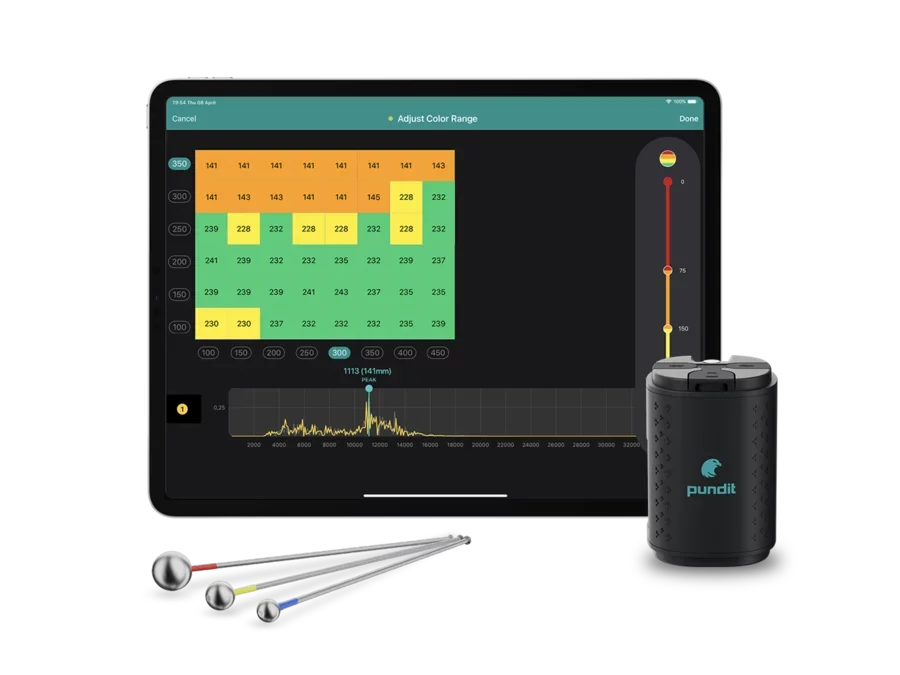

Tiga impactor memberi kompromi antara depth dan resolution. Diameter 7,5 mm menghasilkan typical maximum frequency 31 kHz dan minimum measurable depth sekitar 65 mm; 10 mm menghasilkan 23 kHz dan 86 mm; 15 mm menghasilkan 16 kHz dan 129 mm. Impactor besar menghasilkan frekuensi lebih rendah untuk target lebih dalam, sedangkan impactor kecil meningkatkan resolusi pada kedalaman lebih dangkal. Near-surface defect di atas minimum depth terkait tetap sulit dibaca.

Lebar indikasi juga memengaruhi detection: panduan pabrikan menyebut void atau defect lebih memungkinkan terdeteksi ketika width-to-depth ratio lebih dari satu. Heatmap menunjukkan variasi response, bukan foto langsung rongga. Reinforcement, joint, layer, geometry, moisture, contact, surface condition, dan pulse-velocity variation perlu masuk ke interpretation serta verification plan.

Bangun data yang dapat dibandingkan sejak di lapangan

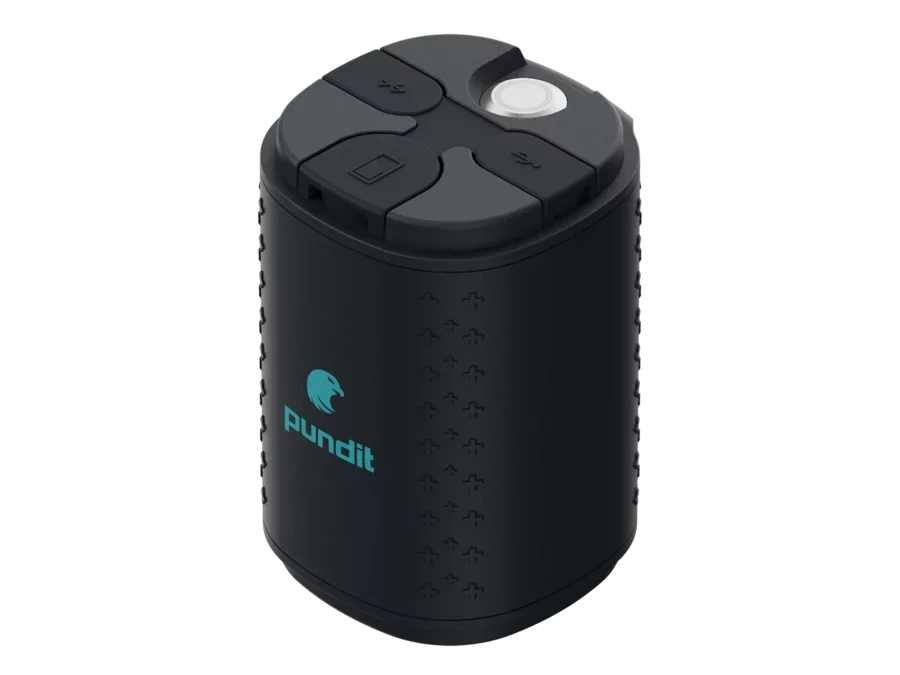

Impact Echo tersedia dalam spot dan grid mode. Grid size, cell spacing, acquisition direction, coordinate origin, color range, dan file naming perlu ditetapkan sebelum pengukuran. Automatic peak selection serta thickness detection mempercepat review, sementara impact monitoring, averaging, exclusion, dan delete function membantu menjaga hanya rekaman yang memenuhi quality check.

Permukaan harus kering, bersih, dan halus; grinding lokal mungkin diperlukan. Silicone coupling sticker mendukung dry-contact acquisition untuk Impact Echo, sedangkan putty dapat digunakan ketika contact belum stabil. Pabrikan merekomendasikan beberapa impact pada setiap spot; quick-reference guide memberi panduan minimum 5–10 impact. Tekanan sensor, posisi impact, arah tegak lurus, dan gaya impact dijaga konsisten agar perbedaan pada heatmap lebih merepresentasikan objek daripada variasi operator.

Untuk PIT, comparison set perlu memakai tipe pile, surface preparation, test location, soil context, pulse velocity, dan filter yang konsisten. Untuk Impact Echo, area known thickness menjadi reference calibration. Titik dengan signal meragukan diulang atau dipindah ke permukaan yang lebih baik sebelum tim meninggalkan lokasi.

Kunci iPad, license, dan data handover

PI8000 menggunakan compatible Apple iPad sebagai display dan processing unit. Halaman resmi mencantumkan iOS 11.0 atau lebih baru, tetapi model iPad, versi iOS, dan compatibility Pundit Impact App perlu diperiksa pada App Store saat pengadaan. Pastikan penawaran menjelaskan apakah iPad, protective case, holder, dan account setup termasuk dalam supply.

Pundit PI8000 Pro software license diperlukan untuk acquisition mode, review, processing, annotation, cloud storage, sharing, HTML report, dan raw-data export yang dicantumkan. Tetapkan masa subscription, jumlah user, app update, Workspace storage, internet availability, cloud policy, account ownership, retention, export format, serta prosedur serah-terima raw data sebelum mobilisasi.

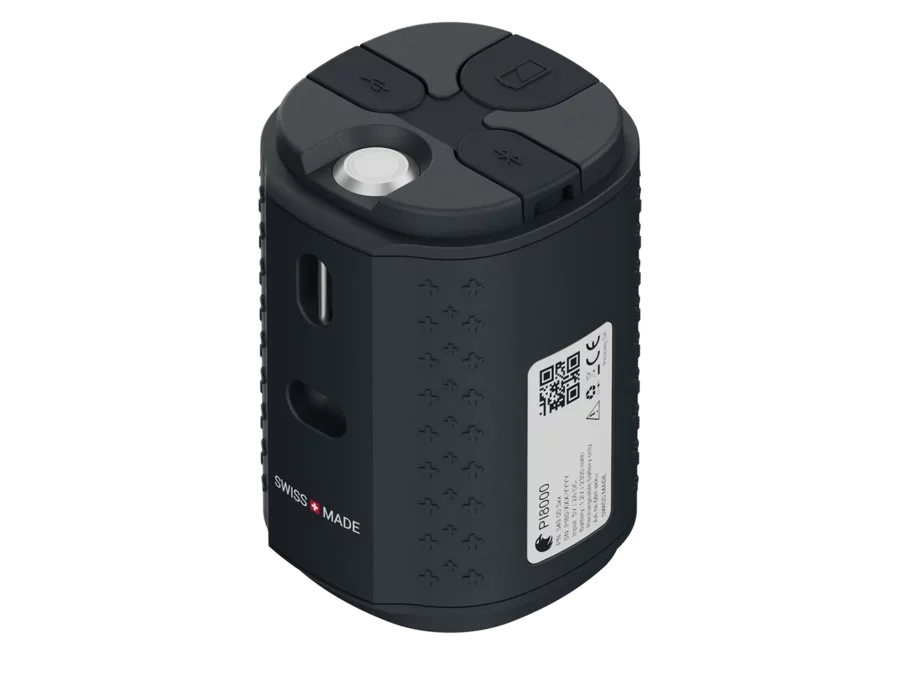

Sensor berukuran 85 × 56 × 59 mm dan berbobot 144 g termasuk battery. Satu removable AA NiMH rechargeable menyediakan sekitar delapan jam operasi dan membutuhkan sekitar 7,5 jam untuk full charge; AA non-rechargeable juga dapat digunakan tanpa mencoba mengisi ulang baterai tersebut. IP67 berlaku ketika closing caps terpasang. Temperatur operasi −10 hingga +50 °C dan humidity kurang dari 95% RH non-condensing perlu dicocokkan dengan lokasi kerja.

Tentukan standard, aksesori, dan batas keputusan

Pabrikan mencantumkan ASTM D5882 untuk low-strain PIT dan ASTM C1383 untuk Impact Echo, serta DGZfP Merkblatt B11 dan RI-ZFP-TU. Edition, project specification, test quantity, data acceptance, interpretation competency, report format, dan follow-up criteria tetap ditetapkan untuk pekerjaan aktual.

Official accessory list memuat coupling putty 1 kg 34900011, impactor 7,5 mm 34900013, 10 mm 34900014, 15 mm 34900015, dan UHA100 tablet holder 79330345. Quick-start guide juga memperlihatkan sensor, carrying case, USB cable, battery, wrist strap, PIT hammer, replacement head, coupling sticker, putty, impactors, dan cleaning pen. Minta daftar standard delivery serta optional items secara tertulis karena kebutuhan PIT dan Impact Echo tidak identik.

PI8000 sesuai untuk screening continuity pile dan Impact Echo spot/grid. Untuk concrete imaging satu sisi dengan multi-channel ultrasonic array, bandingkan dengan Pundit PD8050. Untuk mengukur pulse velocity melalui susunan direct, semi-direct, atau indirect, tinjau Pundit 200. Metode dapat dikombinasikan hanya ketika setiap output menjawab uncertainty yang sudah didefinisikan.

Lengkapi RFQ dengan data pile atau elemen beton, drawing, material, dimensi, expected length/thickness, soil atau reinforcement context, surface condition, jumlah titik atau luas grid, calibration reference, target indication, standard, report, iPad, license, Workspace, aksesori, training, jumlah unit, lokasi, dan jadwal. Pelajari user manual PI8000 (PDF), quick-start guide dan product certificates (PDF), serta quick-reference guide (PDF) sebelum menetapkan package dan workflow akhir.
